連接:追蹤力如何經螺栓(bolt) 、鋼板與焊縫(weld) 傳遞 只看 ★★★ 必考小節隱藏 ★★ 常考及 ★ 了解即可的小節;再按一次就全部顯示。
本頁目錄 螺栓等級和焊縫種類 ★★ 孔徑、孔距和邊距 ★ 螺栓連接的五種壞法 ★★★ 螺栓剪力:先數剪切面 ★★★ 承壓:螺栓和孔邊會不會被壓壞? ★★★ 螺栓受拉 ★★ 毛面積、淨面積和有效面積 ★★★ 塊狀剪切(block shear) ★ 角鋼只連接一肢時的抗拉 ★★★ 偏心螺栓群(在板面內) ★★ 托架螺栓:同時受剪和受拉 ★★ 長接頭和厚夾層 ★ 角焊縫:喉厚和每毫米承載力 ★★★ 例子:6 mm 焊縫每毫米能承受多少? ★★ 一毫米長焊縫條帶的喉部面積 喉部面積乘以設計強度(design strength) 焊縫有效長度和尺寸規定 ★★ 對接焊縫和檢查 ★ 偏心焊縫群:用「線」的性質 ★★★ 本章重點
連接(connection)就是把力由一件鋼「交」給另一件鋼。計算前先問:甚麼力穿過這個接口?同一個拉力可能同時令螺栓受剪、令鋼板受拉、令孔邊受壓——每一樣都要夠強,最弱的一樣決定整個連接。
考試的 Section B 連接題幾乎每年都是:(a) 螺栓四項驗算(剪力、承壓、板件承壓、抗拉);(b) 一組偏心焊縫或受偏心力的螺栓。想先看「怎樣答題」:連接速成 。目錄旁的星號表示考試重要程度:★★★ 必考、★★ 常考、★ 了解即可。
螺栓等級和焊縫種類★★☆ 常考 白話重點
考試用的幾乎都是 8.8 級普通螺栓 (靠螺桿頂住孔壁傳力)和角焊縫 (三角形截面)。記住 8.8 級的三個設計強度就夠:p s = 375 p_s=375 p s = 375 (剪)、p b b = 1000 p_{bb}=1000 p bb = 1000 (承壓)、p t = 560 N/mm 2 p_t=560\text{ N/mm}^2 p t = 560 N/mm 2 (拉)。
來源:Chapter 2 第 2–3 及 6–7 頁。 普通螺栓:螺桿和孔之間有少許空隙,受力後螺桿頂住孔壁傳力。摩擦型(HSFG)螺栓則靠夾緊產生摩擦力,要用另一套計算。課程表中 8.8 級的設計強度:p s = 375 p_s=375 p s = 375 、p b b = 1000 p_{bb}=1000 p bb = 1000 、p t = 560 N/mm 2 p_t=560\text{ N/mm}^2 p t = 560 N/mm 2 。另一個數 U b = 800 U_b=800 U b = 800 是螺栓的極限抗拉強度,只用在板件承壓的上限公式。
「8.8」的意思:第一個 8 → 極限強度 800 N/mm²;第二個 8 → 屈服強度是極限的 0.8 倍,即 640 N/mm²。但計算承載力時要用上面的設計強度 ,不是這兩個數。(4.6 級:240 / 400;10.9 級:900 / 1000。)

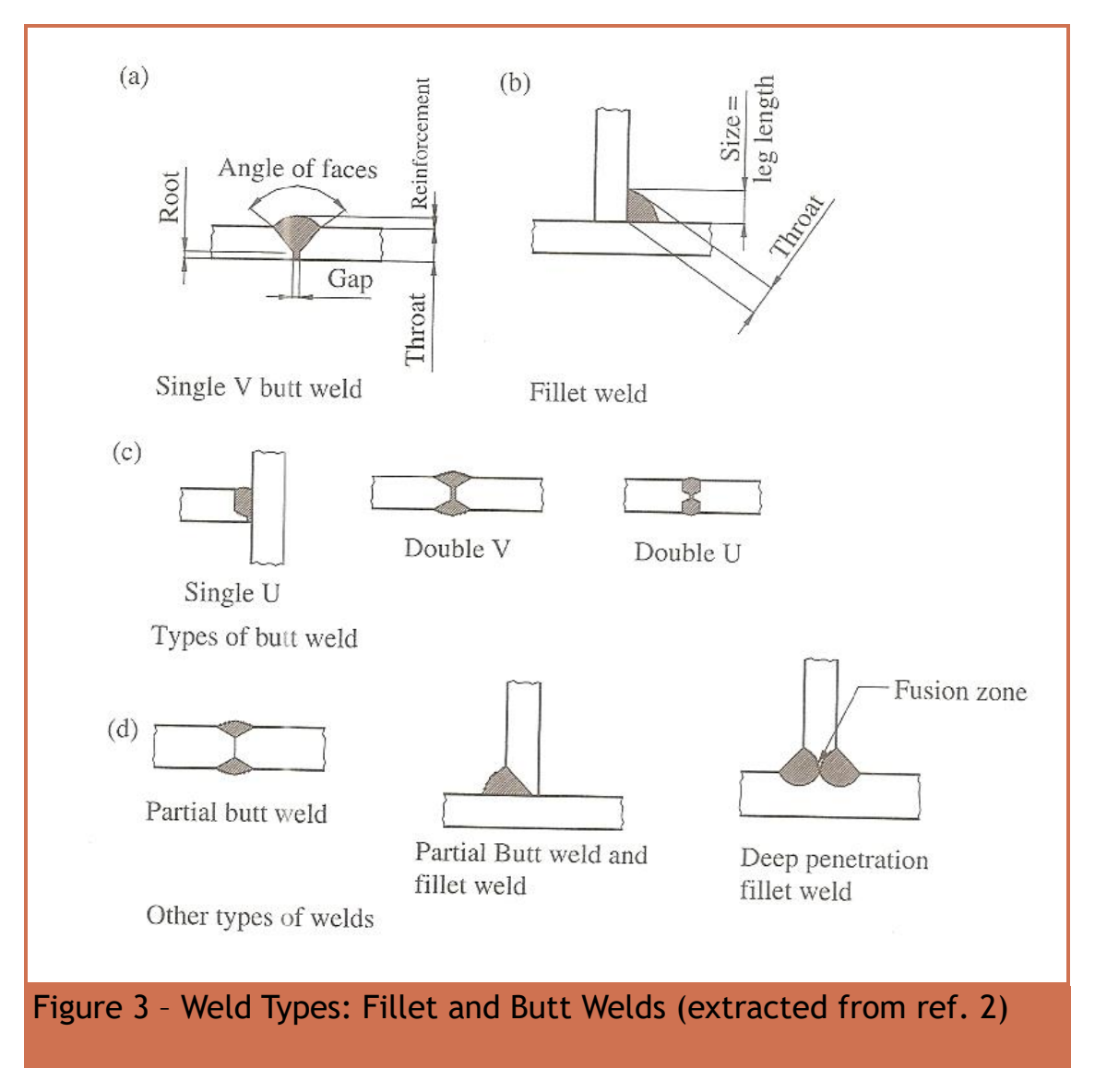

Chapter 2 第 7 頁,Figure 3: 焊腳(weld leg) 與喉厚(throat thickness) 是不同尺寸。原圖(source diagram) 對照:Single V butt weld=單 V 形對接焊縫(butt weld) ;Fillet weld=角焊縫;Single U/Double V/Double U=單 U/雙 V/雙 U 形坡口;Partial butt weld=部分熔透對接焊縫;Deep penetration fillet weld=深熔透角焊縫。局部標記:Root=根部;Angle of faces=坡口面夾角;Reinforcement=焊縫餘高;Gap=根部間隙;Throat=喉厚;Size = leg length Size = leg length =指定尺寸等於焊腳長度;Fusion zone=熔合區。圖 (d) 中間是部分熔透對接焊縫配角焊縫。開啟原尺寸圖片 角焊縫截面是三角形;說「6 mm 焊縫」是指焊腳 s s s ,不是喉厚。對接焊縫(butt weld)把預先切角(V 形、U 形)的板邊焊在一起。檢查焊縫:目視、滲透液、磁粉檢查表面缺陷;超聲波、X 光檢查內部缺陷。
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 3 個概念 · 5 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 孔徑、孔距和邊距★☆☆ 了解即可 淺白解說(Simple explanation) :螺栓夠強,板仍可能壞強螺栓也可能把較弱的孔邊壓壞或撕開。
示意圖,非按比例;尺寸以原題為準。 螺栓與各連接板的承壓(Bearing)界限都要檢查。 承壓用標稱螺栓直徑;扣孔材料用孔徑(Hole diameter)。 適用抗力中最小的一項控制。 注意(Remember): 端距(End distance)太短時,即使抗剪通過,接頭仍可能不合格。
相關概念與完整方法(Full method)
來源:Chapter 2 第 3–4 頁。 d d d 是螺栓的標稱直徑;孔徑 d 0 d_0 d 0 較大:M24 或以下 d + 2 mm d+2\text{ mm} d + 2 mm ,更大的普通螺栓 d + 3 mm d+3\text{ mm} d + 3 mm 。承壓面積和孔距規定用 d d d ;計算被孔挖走的鋼材用 d 0 d_0 d 0 。

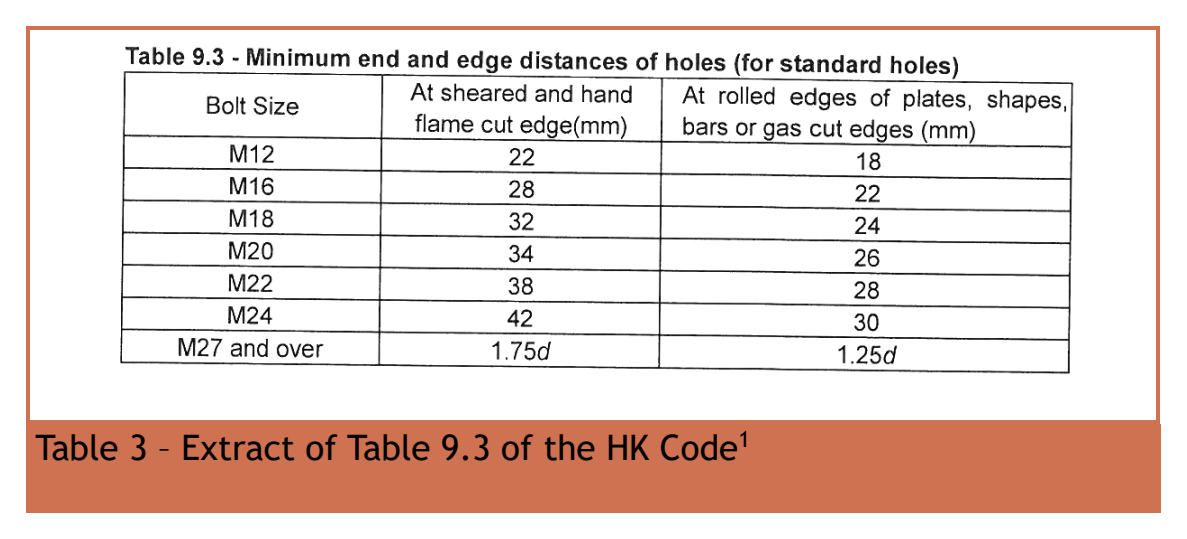

Chapter 2 第 4 頁,Table 9.3 摘錄:標準孔的最小端距及邊距。每對數值依次為剪切/手工火焰切割邊,以及軋製板、型鋼、棒材邊或氣割邊;單位為 mm mm 。原表逐行:M12:22 22 /18 18 ;M16:28 28 /22 22 ;M18:32 32 /24 24 ;M20:34 34 /26 26 ;M22:38 38 /28 28 ;M24:42 42 /30 30 ;M27 及以上:1.75 d 1.75 d /1.25 d 1.25 d 。先選螺栓尺寸行,再核對邊緣加工方式。開啟原尺寸圖片 沿荷載方向的最小縱距:
2.5 d 2.5 d 。
橫跨荷載方向的一般最小橫距:
3 d 3 d 。
最大縱距/橫距:
min ( 12 t , 150 mm ) min ( 12 t , 150 mm ) ,其中
t t 是較薄連接板的厚度。
最大邊距:
11 t ε 11 tε ;
ε = 275 p y ε = p y 275 。
端距(end distance):孔中心到板端,沿受力方向量;邊距(edge distance):孔中心到旁邊的板邊。最小值要看板邊是怎樣切的:M20 剪切/手動火焰切割邊 34 mm,軋製/機器切割邊 26 mm。端距也會影響板件承壓(見「承壓」一節的 B 2 B_2 B 2 )。
動畫解說(Animation lab) 螺栓中心、孔及邊距(Bolt layout) 1 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
孔徑 d₀ 與螺栓名義直徑 d 不同;淨截面扣減須用指定孔徑。 縱距(pitch)沿荷載方向量度,橫距(gauge)則為栓列之間的間距。 端距及邊距由孔中心量至板邊;剩餘韌帶(ligament)則由孔邊緣起計。 最小間距、邊距、夾持長度及板厚限制應按指定規則,不能從本示意圖按比例推定。 螺栓連接的五種壞法★★★ 必考 來源:Chapter 2 第 8 頁。 可能的破壞:(1) 螺栓沿截面被剪斷;(2) 螺栓或孔邊被局部壓壞(承壓);(3) 鋼板在孔的位置被拉斷(淨截面);(4) 板端太短被撕開;(5) 一塊由剪切面和受拉面圍成的鋼被拉出(塊狀剪切)。換大螺栓不一定有用:孔也變大,挖走更多鋼板。
沿着力的路徑檢查:主板 → 螺栓或焊縫 → 蓋板/節點板 → 另一構件。前後「串聯」的部分,取最小;並排「並聯」分擔的部分(例如兩塊相同的蓋板),可以相加。拼接兩邊的螺栓群是串聯的:每一邊都要能傳遞全部的力。
理解地圖:螺栓連接:四條路,最後取最弱的一環 理解地圖(Understanding map)
螺栓連接:四條路,最後取最弱的一環
四項驗算(螺栓剪力、螺栓承壓、角鋼承壓、角鋼抗拉)各自是一條路,最後匯合成「最弱一環」。留意上方「數清楚」的格子:螺栓數、剪切面、板厚會流進幾乎每一條路。格內數字是 2024 年 BQ2(a)。
▶ 逐步導覽(Guided tour) 隱藏數字(自我測驗) 重設
F F F = 350 設計拉力 n n n , n s n_s n s = 3, 2 螺栓數、剪切面數 ! 常見失分位 t p t_p t p = 12 / 8+8 板厚 ! 常見失分位 p p p , e e e = 80 / 50 孔距、端距 A × B × t A\times B\times t A × B × t = 125×75×8 角鋼尺寸 d d d , d 0 d_0 d 0 , A s A_s A s M20 8.8 級螺栓 ! 常見失分位 p y p_y p y , p b s p_{bs} p b s , U s U_s U s S355 角鋼數據 k k k = 0.25 另一肢扣減系數 ! 常見失分位 n n s P s n\,n_sP_s n n s P s = 551.3 ① 螺栓剪力 n P b b n\,P_{bb} n P bb = 720 ② 螺栓承壓 l c l_c l c = 58 孔與孔淨距 B min B_{\min} B m i n = 88 → 528 ③ 角鋼承壓 a 1 a_1 a 1 , a 2 a_2 a 2 = 968 / 568 兩肢面積 A e A_e A e = 1439.2 有效面積 ! 常見失分位 P t P_t P t = 921.0 ④ 角鋼抗拉 min ≥ F \min\ge F min ≥ F 528 > 350 ✓ 最弱一環
文字版(按計算次序)
題目給的
A × B × t A\times B\times t A × B × t 角鋼尺寸 (Angle size)
125 mm 長肢連接在 UC 腹板(連接肢);75 mm 短肢伸出(另一肢)。
需要(上游) —(起點)
用於(下游) a 1 a_1 a 1 , a 2 a_2 a 2 兩肢面積
題目給的
p p p , e e e 孔距、端距 (Pitch, end distance)
孔距 80 mm(孔中心之間);端距 50 mm(孔中心到角鋼端,沿受力方向)。
需要(上游) —(起點)
用於(下游) l c l_c l c 孔與孔淨距 B min B_{\min} B m i n ③ 角鋼承壓
查表 常見失分位
d d d , d 0 d_0 d 0 , A s A_s A s M20 8.8 級螺栓 (M20 Grade 8.8 bolt)
直徑 d d d 用在承壓;孔徑 d 0 d_0 d 0 用在淨面積和孔距;A s A_s A s 用在剪力。
2024 年 BQ2(a)
d = 20 , d 0 = 22 , A s = 245 mm 2 ; p s = 375 , p b b = 1000 , U b = 800 d=20,\;d_0=22,\;A_s=245\text{ mm}^2;\;p_s=375,\;p_{bb}=1000,\;U_b=800 d = 20 , d 0 = 22 , A s = 245 mm 2 ; p s = 375 , p bb = 1000 , U b = 800 從哪裏來: Data File p.4。
需要(上游) —(起點)
用於(下游) n n s P s n\,n_sP_s n n s P s ① 螺栓剪力 n P b b n\,P_{bb} n P bb ② 螺栓承壓 l c l_c l c 孔與孔淨距 B min B_{\min} B m i n ③ 角鋼承壓 A e A_e A e 有效面積
查表
p y p_y p y , p b s p_{bs} p b s , U s U_s U s S355 角鋼數據 (S355 angle data)
角鋼材料的強度:抗拉用 p y p_y p y ,承壓用 p b s p_{bs} p b s 和 U s U_s U s 。
2024 年 BQ2(a)
p y = 355 , p b s = 550 , U s = 510 , K e = 1.1 p_y=355,\;p_{bs}=550,\;U_s=510,\;K_e=1.1 p y = 355 , p b s = 550 , U s = 510 , K e = 1.1 需要(上游) —(起點)
用於(下游) B min B_{\min} B m i n ③ 角鋼承壓 A e A_e A e 有效面積 P t P_t P t ④ 角鋼抗拉
中間數
a 1 a_1 a 1 , a 2 a_2 a 2 兩肢面積 (Leg areas)
把肢與肢相交的角位各分一半:每肢長度減 t / 2 t/2 t /2 再乘 t t t 。
公式
a 1 = ( A − t 2 ) t a 2 = ( B − t 2 ) t a_1=\left(A-\tfrac t2\right)t\qquad a_2=\left(B-\tfrac t2\right)t a 1 = ( A − 2 t ) t a 2 = ( B − 2 t ) t 2024 年 BQ2(a)
( 125 − 4 ) × 8 = 968 ( 75 − 4 ) × 8 = 568 mm 2 (125-4)\times8=968\qquad(75-4)\times8=568\text{ mm}^2 ( 125 − 4 ) × 8 = 968 ( 75 − 4 ) × 8 = 568 mm 2 需要(上游) A × B × t A\times B\times t A × B × t 角鋼尺寸
用於(下游) A e A_e A e 有效面積 P t P_t P t ④ 角鋼抗拉
題目給的 常見失分位
n n n , n s n_s n s 螺栓數、剪切面數 (Bolts, shear planes)
3 顆螺栓;看側面圖數剪切面:角鋼/UC 腹板/角鋼 → 2 個(雙剪)。
需要(上游) —(起點)
用於(下游) n n s P s n\,n_sP_s n n s P s ① 螺栓剪力 n P b b n\,P_{bb} n P bb ② 螺栓承壓 B min B_{\min} B m i n ③ 角鋼承壓
題目給的 常見失分位
t p t_p t p 板厚 (Plate thicknesses)
中間的 UC 腹板 12 mm;兩邊角鋼各 8 mm。
需要(上游) —(起點)
用於(下游) n P b b n\,P_{bb} n P bb ② 螺栓承壓 B min B_{\min} B m i n ③ 角鋼承壓
查表 常見失分位
k k k 另一肢扣減系數 (Outstanding-leg factor)
角鋼只連接一肢,另一肢不能完全發揮。雙角鋼(節點板兩邊)、螺栓連接 → 0.25。
從哪裏來: 單角鋼 0.5/0.3;雙角鋼 0.25/0.15(螺栓/焊接)。
需要(上游) —(起點)
用於(下游) P t P_t P t ④ 角鋼抗拉
中間數
l c l_c l c 孔與孔淨距 (Clear gap between holes)
兩孔之間實際剩下的鋼材長度。
公式
l c = p − d 0 l_c=p-d_0 l c = p − d 0 2024 年 BQ2(a)
80 − 22 = 58 mm 80-22=58\text{ mm} 80 − 22 = 58 mm 需要(上游) p p p , e e e 孔距、端距 d d d , d 0 d_0 d 0 , A s A_s A s M20 8.8 級螺栓
用於(下游) B min B_{\min} B m i n ③ 角鋼承壓
中間數 常見失分位
A e A_e A e 有效面積 (Effective area)
連接肢扣去一條橫切線上的孔,乘 K e K_e K e (不可超過原面積),再加另一肢。
公式
a n 1 = a 1 − n d 0 t a e 1 = min ( K e a n 1 , a 1 ) A e = a e 1 + a 2 a_{n1}=a_1-n\,d_0\,t\qquad a_{e1}=\min(K_ea_{n1},\;a_1)\qquad A_e=a_{e1}+a_2 a n 1 = a 1 − n d 0 t a e 1 = min ( K e a n 1 , a 1 ) A e = a e 1 + a 2 2024 年 BQ2(a)
a n 1 = 968 − 22 × 8 = 792 a e 1 = min ( 871.2 , 968 ) = 871.2 A e = 1439.2 mm 2 a_{n1}=968-22\times8=792\qquad a_{e1}=\min(871.2,\,968)=871.2\qquad A_e=1439.2\text{ mm}^2 a n 1 = 968 − 22 × 8 = 792 a e 1 = min ( 871.2 , 968 ) = 871.2 A e = 1439.2 mm 2 需要(上游) a 1 a_1 a 1 , a 2 a_2 a 2 兩肢面積 d d d , d 0 d_0 d 0 , A s A_s A s M20 8.8 級螺栓 p y p_y p y , p b s p_{bs} p b s , U s U_s U s S355 角鋼數據
用於(下游) P t P_t P t ④ 角鋼抗拉
題目給的
F F F 設計拉力 (Design tension)
已乘系數的設計拉力(kN)。兩條角鋼平分,每條 175 kN。
需要(上游) —(起點)
用於(下游) min ≥ F \min\ge F min ≥ F 最弱一環
承載力
n n s P s n\,n_sP_s n n s P s ① 螺栓剪力 (① Bolt shear)
螺栓會不會被剪斷:每個剪切面一份 P s P_s P s 。
公式
P s = p s A s 1000 per plane total = n n s P s P_s=\frac{p_sA_s}{1000}\;\text{per plane}\qquad\text{total}=n\,n_s\,P_s P s = 1000 p s A s per plane total = n n s P s 2024 年 BQ2(a)
P s = 375 × 245 1000 = 91.875 3 × 2 × 91.875 = 551.25 kN P_s=\frac{375\times245}{1000}=91.875\qquad3\times2\times91.875=551.25\text{ kN} P s = 1000 375 × 245 = 91.875 3 × 2 × 91.875 = 551.25 kN 需要(上游) d d d , d 0 d_0 d 0 , A s A_s A s M20 8.8 級螺栓 n n n , n s n_s n s 螺栓數、剪切面數
用於(下游) min ≥ F \min\ge F min ≥ F 最弱一環
承載力
n P b b n\,P_{bb} n P bb ② 螺栓承壓 (② Bolt bearing)
螺栓本身會不會被孔邊壓壞。t p t_p t p 用最弱的一邊:中間板 vs 兩塊外板之和,取較小者。
公式
P b b = d t p p b b 1000 P_{bb}=\frac{d\,t_p\,p_{bb}}{1000} P bb = 1000 d t p p bb 2024 年 BQ2(a)
t p = min ( 12 , 8 + 8 ) = 12 P b b = 20 × 12 × 1000 1000 = 240 3 × 240 = 720 kN t_p=\min(12,\;8+8)=12\qquad P_{bb}=\frac{20\times12\times1000}{1000}=240\qquad3\times240=720\text{ kN} t p = min ( 12 , 8 + 8 ) = 12 P bb = 1000 20 × 12 × 1000 = 240 3 × 240 = 720 kN 需要(上游) d d d , d 0 d_0 d 0 , A s A_s A s M20 8.8 級螺栓 t p t_p t p 板厚 n n n , n s n_s n s 螺栓數、剪切面數
用於(下游) min ≥ F \min\ge F min ≥ F 最弱一環
承載力
B min B_{\min} B m i n ③ 角鋼承壓 (③ Angle bearing)
孔邊的角鋼會不會被壓壞或撕開。三個數都寫出來,取最小;每條角鋼 t p = 8 t_p=8 t p = 8 。
公式
B 1 = d t p p b s 1000 B 2 = 0.5 e t p p b s 1000 B 3 = min ( 1.5 l c t p U s , 2 d t p U b ) 1000 B_1=\frac{dt_pp_{bs}}{1000}\quad B_2=\frac{0.5\,e\,t_pp_{bs}}{1000}\quad B_3=\frac{\min(1.5l_ct_pU_s,\;2dt_pU_b)}{1000} B 1 = 1000 d t p p b s B 2 = 1000 0.5 e t p p b s B 3 = 1000 min ( 1.5 l c t p U s , 2 d t p U b ) 2024 年 BQ2(a)
B 1 = 88 , B 2 = 110 , B 3 = min ( 354.96 , 256 ) = 256 ⇒ 88 kN/bolt ; 2 × 3 × 88 = 528 kN B_1=88,\;B_2=110,\;B_3=\min(354.96,\,256)=256\;\Rightarrow\;88\text{ kN/bolt};\;2\times3\times88=528\text{ kN} B 1 = 88 , B 2 = 110 , B 3 = min ( 354.96 , 256 ) = 256 ⇒ 88 kN/bolt ; 2 × 3 × 88 = 528 kN 需要(上游) d d d , d 0 d_0 d 0 , A s A_s A s M20 8.8 級螺栓 p y p_y p y , p b s p_{bs} p b s , U s U_s U s S355 角鋼數據 t p t_p t p 板厚 p p p , e e e 孔距、端距 l c l_c l c 孔與孔淨距 n n n , n s n_s n s 螺栓數、剪切面數
用於(下游) min ≥ F \min\ge F min ≥ F 最弱一環
承載力
P t P_t P t ④ 角鋼抗拉 (④ Angle tension)
角鋼會不會在孔的位置被拉斷;伸出的另一肢要扣減 k a 2 k\,a_2 k a 2 。
公式
P t = p y ( A e − k a 2 ) 1000 P_t=\frac{p_y\,(A_e-k\,a_2)}{1000} P t = 1000 p y ( A e − k a 2 ) 2024 年 BQ2(a)
355 × ( 1439.2 − 0.25 × 568 ) 1000 = 460.5 kN per angle ; 2 × 460.5 = 921.0 kN \frac{355\times(1439.2-0.25\times568)}{1000}=460.5\text{ kN per angle};\;2\times460.5=921.0\text{ kN} 1000 355 × ( 1439.2 − 0.25 × 568 ) = 460.5 kN per angle ; 2 × 460.5 = 921.0 kN 需要(上游) A e A_e A e 有效面積 k k k 另一肢扣減系數 a 1 a_1 a 1 , a 2 a_2 a 2 兩肢面積 p y p_y p y , p b s p_{bs} p b s , U s U_s U s S355 角鋼數據
用於(下游) min ≥ F \min\ge F min ≥ F 最弱一環
驗算
min ≥ F \min\ge F min ≥ F 最弱一環 (Weakest link)
四項各自都要大於設計拉力;整個連接有多強,由最弱的一項決定——這裏是角鋼承壓。
2024 年 BQ2(a)
min ( 551.25 , 720 , 528 , 921.0 ) = 528 kN > 350 ✓ \min(551.25,\;720,\;528,\;921.0)=528\text{ kN}>350\;\checkmark min ( 551.25 , 720 , 528 , 921.0 ) = 528 kN > 350 ✓ 需要(上游) F F F 設計拉力 n n s P s n\,n_sP_s n n s P s ① 螺栓剪力 n P b b n\,P_{bb} n P bb ② 螺栓承壓 B min B_{\min} B m i n ③ 角鋼承壓 P t P_t P t ④ 角鋼抗拉
用於(下游) —(最後結論)
導覽步驟
1. 先數清楚
連接題的分數多數輸在「數錯」:螺栓數、剪切面、哪塊板最薄、孔距端距。
這一步用到 F F F 設計拉力 n n n , n s n_s n s 螺栓數、剪切面數 t p t_p t p 板厚 p p p , e e e 孔距、端距 A × B × t A\times B\times t A × B × t 角鋼尺寸
2. 查表
螺栓數據(d , d 0 , A s , p s , p b b d,d_0,A_s,p_s,p_{bb} d , d 0 , A s , p s , p bb )和角鋼數據(p y , p b s , U s , K e p_y,p_{bs},U_s,K_e p y , p b s , U s , K e )分開抄。
這一步用到 d d d , d 0 d_0 d 0 , A s A_s A s M20 8.8 級螺栓 p y p_y p y , p b s p_{bs} p b s , U s U_s U s S355 角鋼數據
3. ① 螺栓剪力
螺栓數 × 剪切面數 × P s P_s P s 。
這一步用到 n n s P s n\,n_sP_s n n s P s ① 螺栓剪力
4. ② 螺栓承壓
t p t_p t p 取中間板和兩外板之和的較小者(12 mm)。
這一步用到 n P b b n\,P_{bb} n P bb ② 螺栓承壓
5. ③ 角鋼承壓:三個數取最小
先計淨距 l c l_c l c ,再寫 B 1 , B 2 , B 3 B_1,B_2,B_3 B 1 , B 2 , B 3 ,取最小 88 kN/顆。
這一步用到 l c l_c l c 孔與孔淨距 B min B_{\min} B m i n ③ 角鋼承壓
6. ④ 角鋼抗拉
兩肢面積 → 有效面積 → 扣減伸出肢 → P t P_t P t 。
這一步用到 a 1 a_1 a 1 , a 2 a_2 a 2 兩肢面積 A e A_e A e 有效面積 k k k 另一肢扣減系數 P t P_t P t ④ 角鋼抗拉
7. 最弱一環
四條路在這裏匯合:528 kN(角鋼承壓)最小,仍大於 350 kN → 合格。
這一步用到 min ≥ F \min\ge F min ≥ F 最弱一環
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 4 個概念 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 螺栓剪力:先數剪切面★★★ 必考 淺白解說(Simple explanation) :螺栓在哪裏被剪?(Bolt shear)板件交界面像剪刀,想橫向剪過螺栓。
示意圖,非按比例;尺寸以原題為準。 數實際傳力的剪切面(Shear planes),不只數畫了幾塊板。 按該剪切面選光身或螺紋面積(Shank / threaded area)。 螺栓組抗力要與這一組實際傳遞的力比較。 注意(Remember): 拼接(Splice)兩側的螺栓,不是全部並排共同承受同一半荷載。
相關概念與完整方法(Full method)

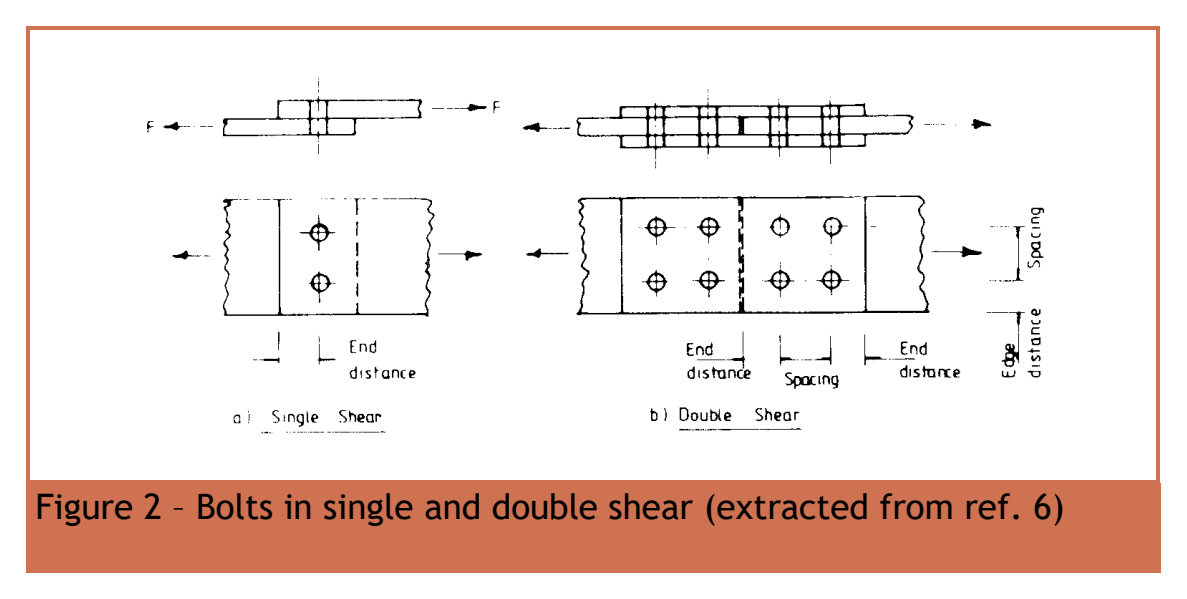

Chapter 2 第 3 頁,Figure 2: 左圖為單剪(Single shear),右圖為雙剪(Double shear)。上方側視圖顯示板件層次,下面平面圖顯示孔位。End distance=端距;Edge distance=邊距;Spacing=中心間距;F F 及荷載箭嘴表示拉開接頭的力。主板夾在兩塊蓋板之間形成兩個剪切界面,不是因為平面圖有兩排孔才叫雙剪。開啟原尺寸圖片 螺紋可能落在剪切面上,所以用拉應力面積 A s A_s A s (較小、較安全);只有確定剪切面沒有螺紋才用螺桿全面積。常用:M16 157、M20 245、M24 353、M30 561 mm²。
一個剪切面:P s = p s A s 1,000 kN P s = 1 , 000 p s A s kN 兩個相同剪切面:P s , total = 2 p s A s 1,000 kN P s , total = 1 , 000 2 p s A s kN
「÷1000」是把 N 變 kN:N/mm 2 × mm 2 = N \text{N/mm}^2\times\text{mm}^2=\text{N} N/mm 2 × mm 2 = N 。螺栓群受力通過形心時,每顆螺栓分到 P / n P/n P / n 。如果力偏離形心,還有扭轉,要另外計算(見「偏心螺栓群」一節),只用 P / n P/n P / n 會低估。
自己試一試。 一顆 8.8 級 M20 螺栓,兩個剪切面均穿過螺紋。求其抗剪承載力。
顯示答案及解釋 2 × 375 × 245 1,000 = 183.75 kN 1 , 000 2 × 375 × 245 = 183.75 kN 。單剪(single shear) 承載力(resistance) 為 91.875 kN 91.875 kN 。 雙剪(double shear) 是接頭的幾何條件,不是 8.8 級螺栓本身的特性。
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 考試貼士
寫法:「Double shear: P s = 2 × 375 × 245 / 1000 = 183.75 kN P_s=2\times375\times245/1000=183.75\text{ kN} P s = 2 × 375 × 245/1000 = 183.75 kN per bolt」——寫明「double shear」有分。
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 承壓:螺栓和孔邊會不會被壓壞?★★★ 必考 淺白解說(Simple explanation) :螺栓夠強,板仍可能壞強螺栓也可能把較弱的孔邊壓壞或撕開。
示意圖,非按比例;尺寸以原題為準。 螺栓與各連接板的承壓(Bearing)界限都要檢查。 承壓用標稱螺栓直徑;扣孔材料用孔徑(Hole diameter)。 適用抗力中最小的一項控制。 注意(Remember): 端距(End distance)太短時,即使抗剪通過,接頭仍可能不合格。
相關概念與完整方法(Full method)
來源:Chapter 2 第 9–10 頁。 承壓是螺栓頂住孔壁時的局部壓壞。受壓面積是 d × t p d\times t_p d × t p (投影面積),不是圓面積 π d 2 / 4 \pi d^2/4 π d 2 /4 。雙蓋板拼接:比較中間主板厚度和兩塊蓋板厚度之和,取較小者;或者主板用全力、每塊蓋板用一半力分別檢查。
螺栓承壓:P bb = d t p p bb 1,000 P bb = 1 , 000 d t p p bb 每顆螺栓對應的連接板承載力為 min ( B 1 , B 2 , B 3 ) min ( B 1 , B 2 , B 3 ) ,其中:B 1 = k bs d t p p bs 1,000 B 1 = 1 , 000 k bs d t p p bs B 2 = 0.5 k bs e t p p bs 1,000 B 2 = 1 , 000 0.5 k bs e t p p bs B 3 = min ( 1.5 l c t p U s , 2 d t p U b ) 1,000 B 3 = 1 , 000 min ( 1.5 l c t p U s , 2 d t p U b )
d , t p , e , l c d,\,t_p,\,e,\,l_c d , t p , e , l c 都用 mm。e e e = 端距(沿受力方向);l c l_c l c = 相鄰兩孔之間的淨距 = 孔距 − d 0 d_0 d 0 (注意 l c l_c l c 是長度,不是慣性矩 I c I_c I c )。標準孔 k b s = 1 k_{bs}=1 k b s = 1 。S355:p b s = 550 p_{bs}=550 p b s = 550 、U s = 510 U_s=510 U s = 510 ;8.8 級螺栓 U b = 800 N/mm 2 U_b=800\text{ N/mm}^2 U b = 800 N/mm 2 。
三個數各自代表一種壞法:B 1 B_1 B 1 孔邊被壓壞;B 2 B_2 B 2 端距太短,板端被撕開;B 3 B_3 B 3 兩孔之間的鋼被撕開(另有上限)。三個都寫出來,取最小 的。
考試貼士

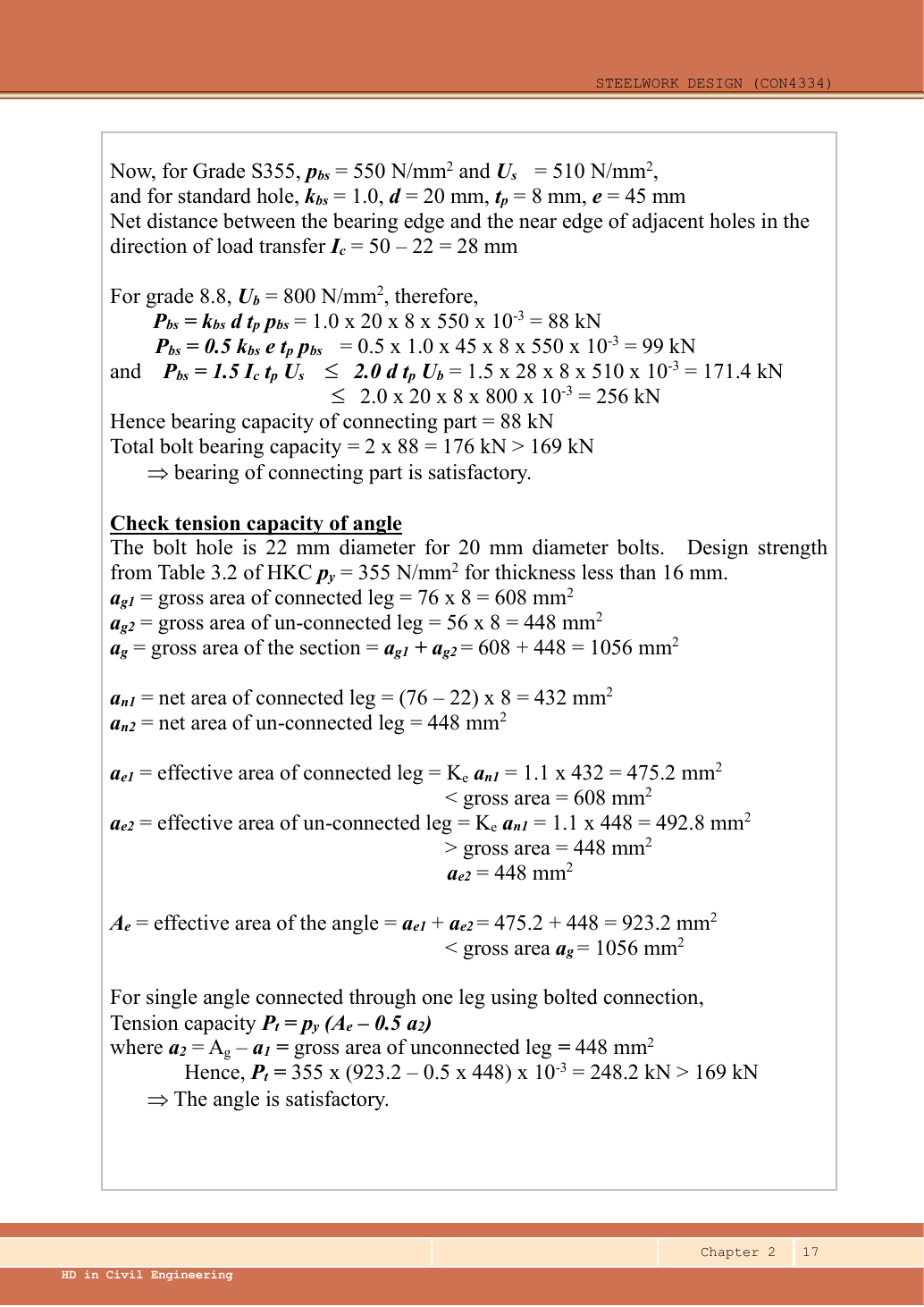

2024 年角鋼承壓(6 分):B 1 = 88 B_1=88 B 1 = 88 、B 2 = 110 B_2=110 B 2 = 110 、B 3 = 256 B_3=256 B 3 = 256 → 取 88 kN/顆。三個數都寫出來才有齊分。
動畫解說(Animation lab) 承壓與剩餘韌帶(Bearing / tear-out) 1 個概念 · 5 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載藉螺栓與連接板孔壁的接觸傳遞。 孔周鋼板承受局部承壓應力;螺栓承壓與鋼板承壓須分開驗算。 較短韌帶可能向端部撕裂;荷載方向決定應檢查哪一邊。 對每層板件計算所有指定承壓及韌帶限值,採用最小的適用承載力。 螺栓受拉★★☆ 常考 淺白解說(Simple explanation) :為何最上排螺栓拉力最大?托架想繞假定接觸線,把自己從支承面掀開。
示意圖,非按比例;尺寸以原題為準。 先採用課程模型指定的轉動/接觸線(Pivot / contact line)。 量各排螺栓至該線的距離。 驗算最大拉力(Tension)、直接剪力及共同作用(Interaction)。 注意(Remember): 位於轉動線的螺栓,仍可承受直接剪力。
相關概念與完整方法(Full method)

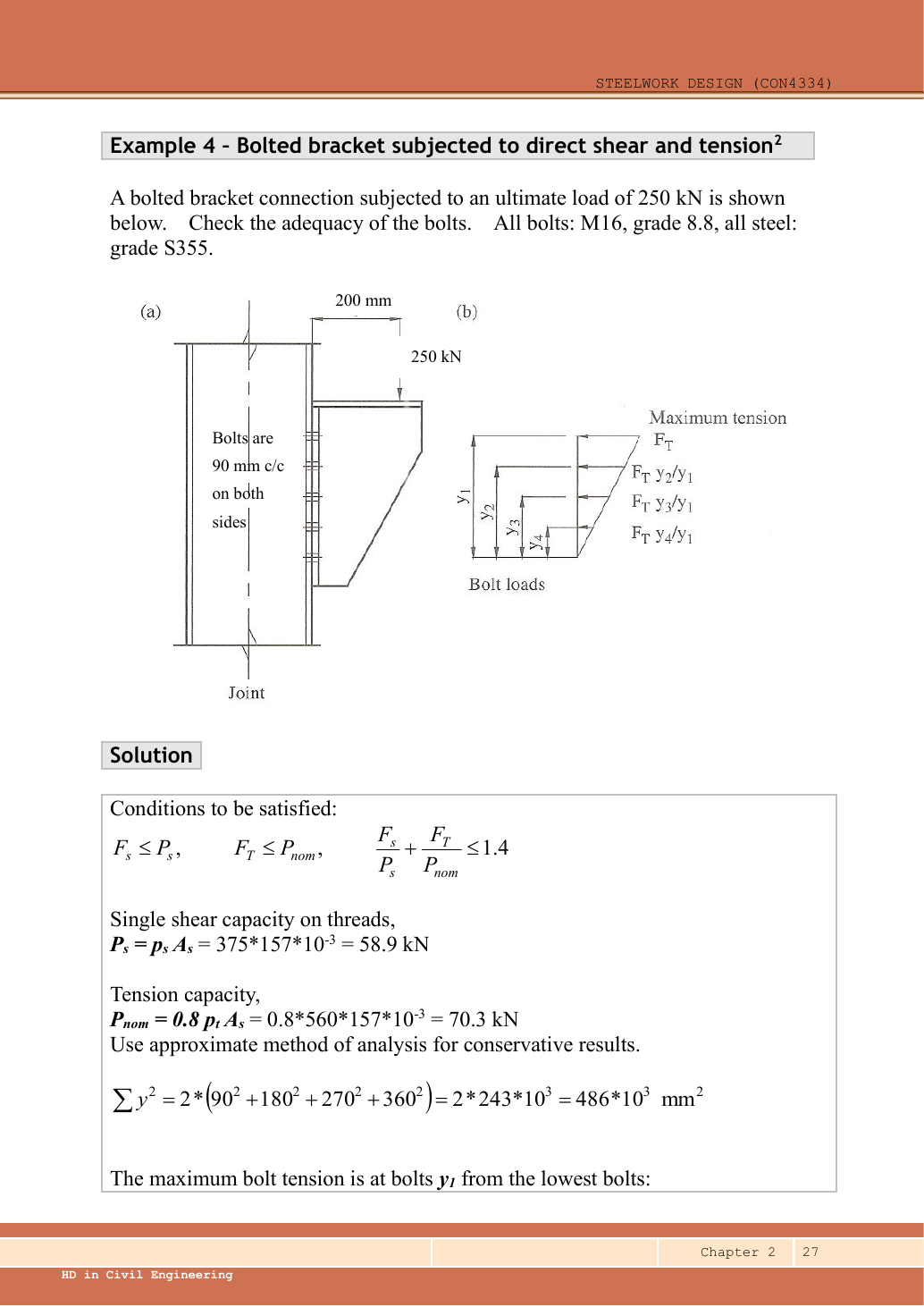

來源:Chapter 2 第 10–11 頁。 螺栓受拉時沿軸線受力,想把接觸面拉開。直接受拉承載力 P t = A s p t P_t=A_sp_t P t = A s p t ;課程的簡化方法(不另計撬力)用 P n o m = 0.8 A s p t P_{nom}=0.8A_sp_t P n o m = 0.8 A s p t 。
M20、8.8 級:P t = 245 × 560 1,000 = 137.2 kN P t = 1 , 000 245 × 560 = 137.2 kN P nom = 0.8 × 137.2 = 109.76 kN P nom = 0.8 × 137.2 = 109.76 kN
講義條文另外限制翼緣上的螺栓橫距 G ≤ 0.55 B G\le0.55B G ≤ 0.55 B 。乘 0.8 只是簡化,不保證每塊柔軟的端板都沒有撬力。題目沒有給足尺寸時,寫一句「採用簡化方法」即可,不需要自己設計整個接頭。
考試貼士
M20 8.8 級:P t = 137.2 kN P_t=137.2\text{ kN} P t = 137.2 kN ,P n o m = 109.76 kN P_{nom}=109.76\text{ kN} P n o m = 109.76 kN 。兩個都寫出,並說明哪個用在互制公式(P n o m P_{nom} P n o m )。

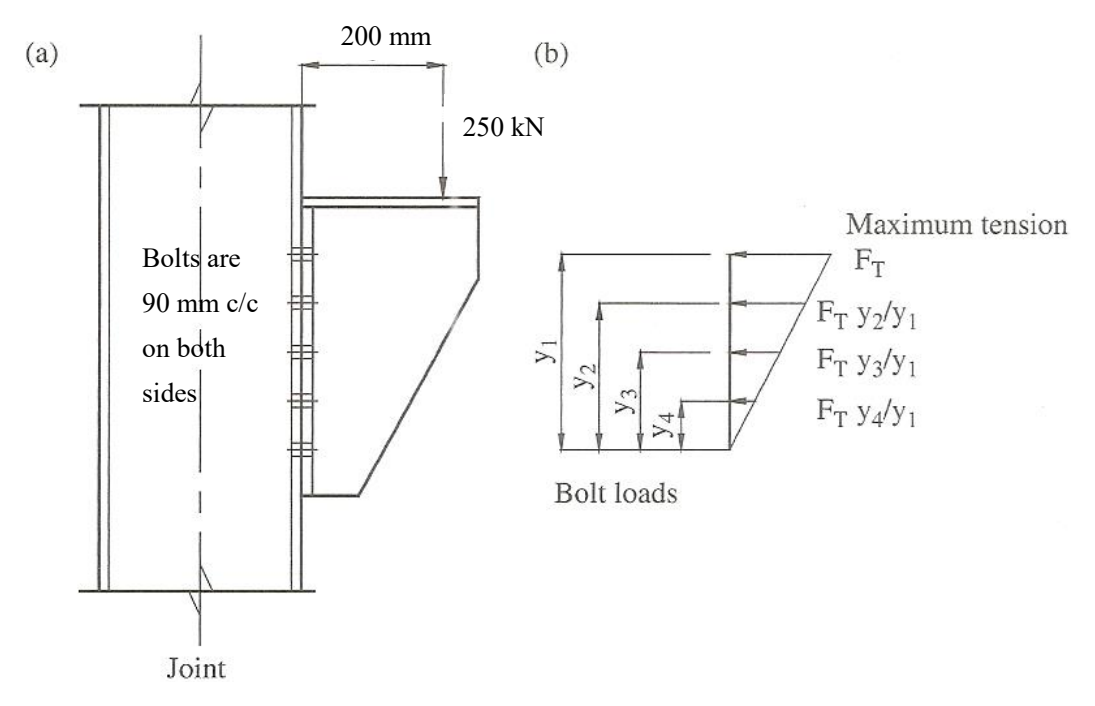

動畫解說(Animation lab) 面外螺栓拉力與撬力(Prying) 1 個概念 · 4 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
托架彎矩可在板件接觸處產生壓力,在螺栓列產生拉力。 每列距離須相對原題假定的轉動/受壓線量度。 彈性栓列模型中,較遠受拉列承受較大拉力,並可能同時承受直接剪力。 柔性板件可產生額外撬力;名義拉力及相互作用規則須按課程要求使用。 毛面積、淨面積和有效面積★★★ 必考 淺白解說(Simple explanation) :有孔後,力從哪裏走?(Net area)拉力只能通過孔旁仍然留下的鋼材。
示意圖,非按比例;尺寸以原題為準。 先畫一條可能橫過構件的斷裂線(Fracture line)。 只用孔徑扣除該線穿過的孔。 再套有效面積(Effective area)規則及毛面積上限。 注意(Remember): 不是把整個接頭所有孔都一律扣掉。
相關概念與完整方法(Full method)
來源:Chapter 2 第 11–12 頁。 毛面積(gross area)= 原本的鋼板面積;淨面積(net area)= 沿一條垂直於受力方向的斷裂線,扣除孔的面積;有效面積 = K e × K_e\times K e × 淨面積,但不超過毛面積。
鋼板:A g = b t ; A n = ( b − n d 0 ) t ; A e = min ( K e A n , A g ) A g = b t ; A n = ( b − n d 0 ) t ; A e = min ( K e A n , A g ) K e = 1.2 K e = 1.2 (S275)、1.1 1.1 (S355)、1.0 1.0 (S460)。
n n n 是一條斷裂線 穿過的孔數,不是整個連接的螺栓總數。例如兩行螺栓的拼接,一條橫切線只穿過 2 個孔,即使沿長度方向有很多顆螺栓。

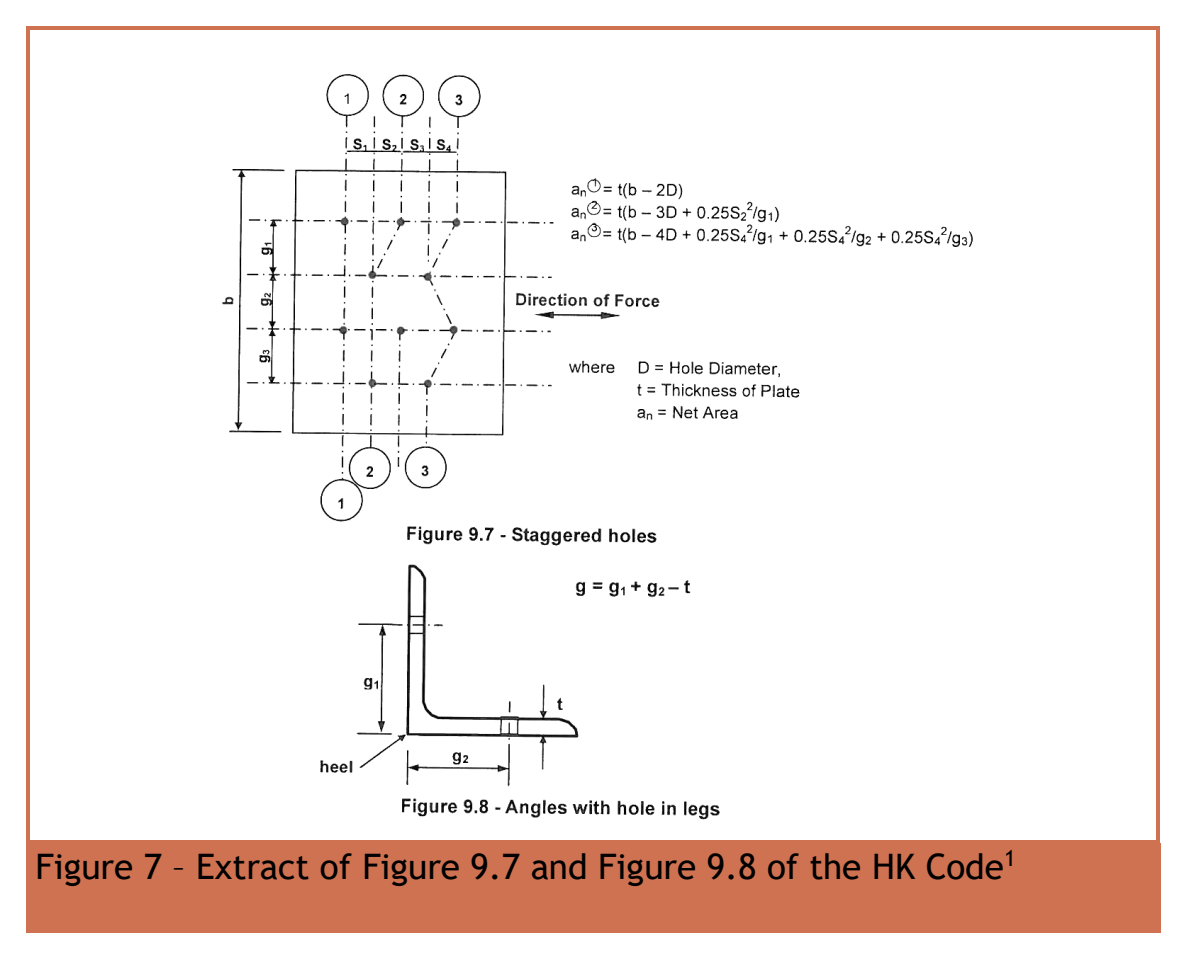

Chapter 2 第 12 頁,Figures 9.7–9.8。 圖 9.7:Direction of Force=力的方向;D D =孔徑(hole diameter) ;t t =板厚;a n a n =淨面積;b b =板寬;大寫 S 1 S 1 至 S 4 S 4 標示縱向錯距,g 1 g 1 至 g 3 g 3 標示橫距(gauge) 。原圖(source diagram) 三條路徑的公式依序為: ① a n = t ( b − 2 D ) a n = t ( b − 2 D ) ; ② a n = t ( b − 3 D + 0.25 S 2 2 g 1 ) a n = t ( b − 3 D + g 1 0.25 S 2 2 ) ; ③ a n = t ( b − 4 D + 0.25 S 4 2 g 1 + 0.25 S 4 2 g 2 + 0.25 S 4 2 g 3 ) a n = t ( b − 4 D + g 1 0.25 S 4 2 + g 2 0.25 S 4 2 + g 3 0.25 S 4 2 ) 。 圖 9.8:heel=角鋼(angle section) 根部;兩肢橫距展開後為 g = g 1 + g 2 − t g = g 1 + g 2 − t 。所有尺寸位置均按原圖,不以圖面比例猜數值。開啟原尺寸圖片 (較少考)孔錯開排列時,要比較直線和鋸齒形的斷裂線。每一段斜線可以「加回」s 2 t / 4 g s^2t/4g s 2 t /4 g (s s s 沿受力方向的錯距,g g g 橫向距離):A n = A g − ∑ d 0 t + ∑ s 2 t / 4 g A_n=A_g-\sum d_0t+\sum s^2t/4g A n = A g − ∑ d 0 t + ∑ s 2 t /4 g ,取最小的淨面積。角鋼兩肢都有孔時,展開後的距離 g = g 1 + g 2 − t g=g_1+g_2-t g = g 1 + g 2 − t 。
(較少考)剪切面積有孔時:只要 A v , net ≥ 0.85 A v / K e A_{v,\text{net}}\ge0.85A_v/K_e A v , net ≥ 0.85 A v / K e 就可以不理孔;否則用 0.7 p y K e A v , net 0.7p_yK_eA_{v,\text{net}} 0.7 p y K e A v , net 。
考試貼士
K e K_e K e :S275 用 1.2、S355 用 1.1、S460 用 1.0。寫 A e = min ( K e A n , A g ) A_e=\min(K_eA_n,\,A_g) A e = min ( K e A n , A g ) 時兩個數都要寫。
連接例題 2:設計受拉螺栓(bolt)拼接 單獨開啟本例(Open example page)
設計雙蓋板拼接,承受已屬極限值的 700 kN 700 kN 拉力(tensile force) 。 主板寬 150 mm 150 mm 、厚 20 mm 20 mm ; 兩塊 S355 蓋板各厚 12 mm 12 mm 。 採用 8.8 級 M20 螺栓,孔徑 22 mm 22 mm 、縱距(pitch) 50 mm 50 mm 、端距(end distance) 40 mm 40 mm 。

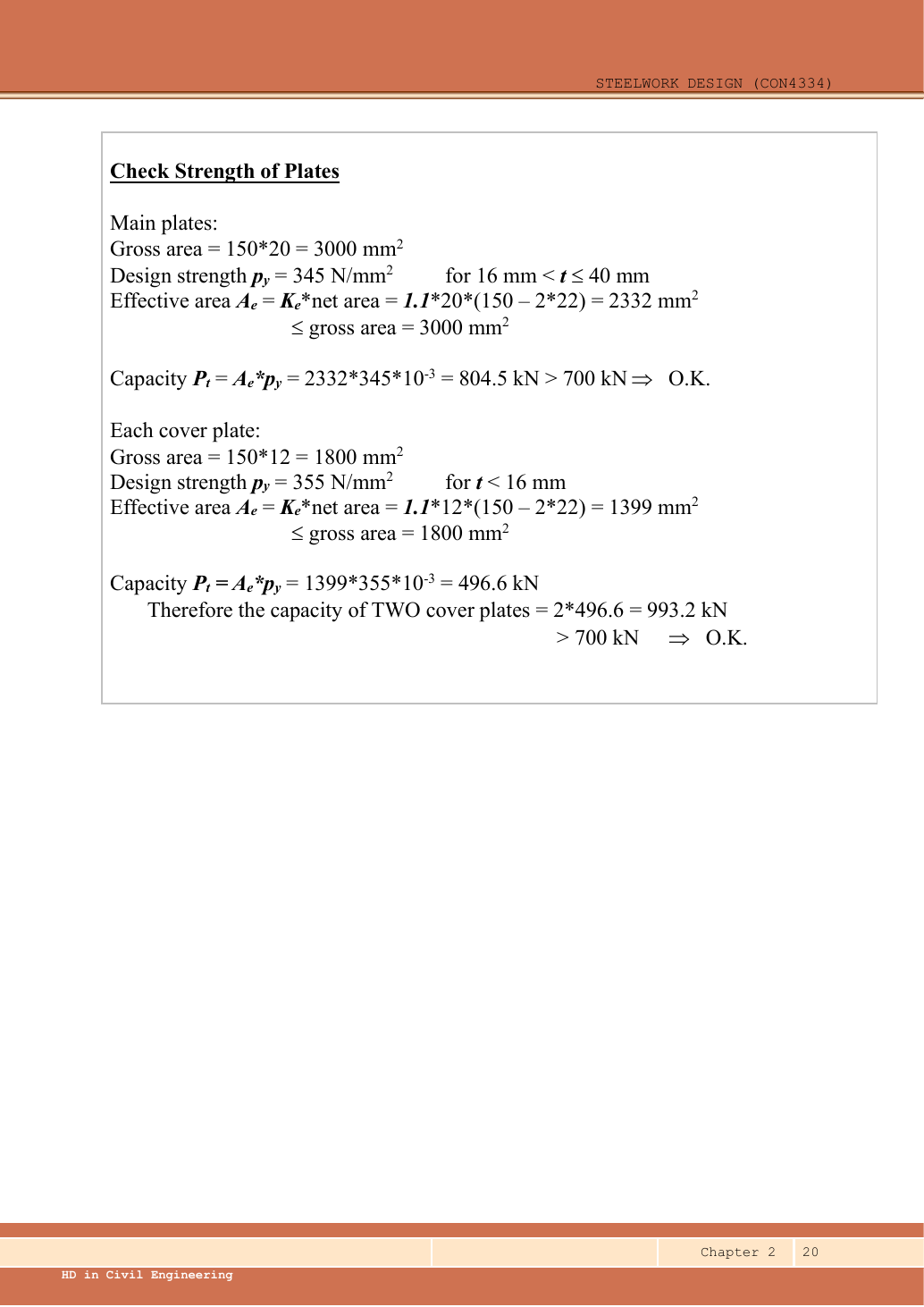

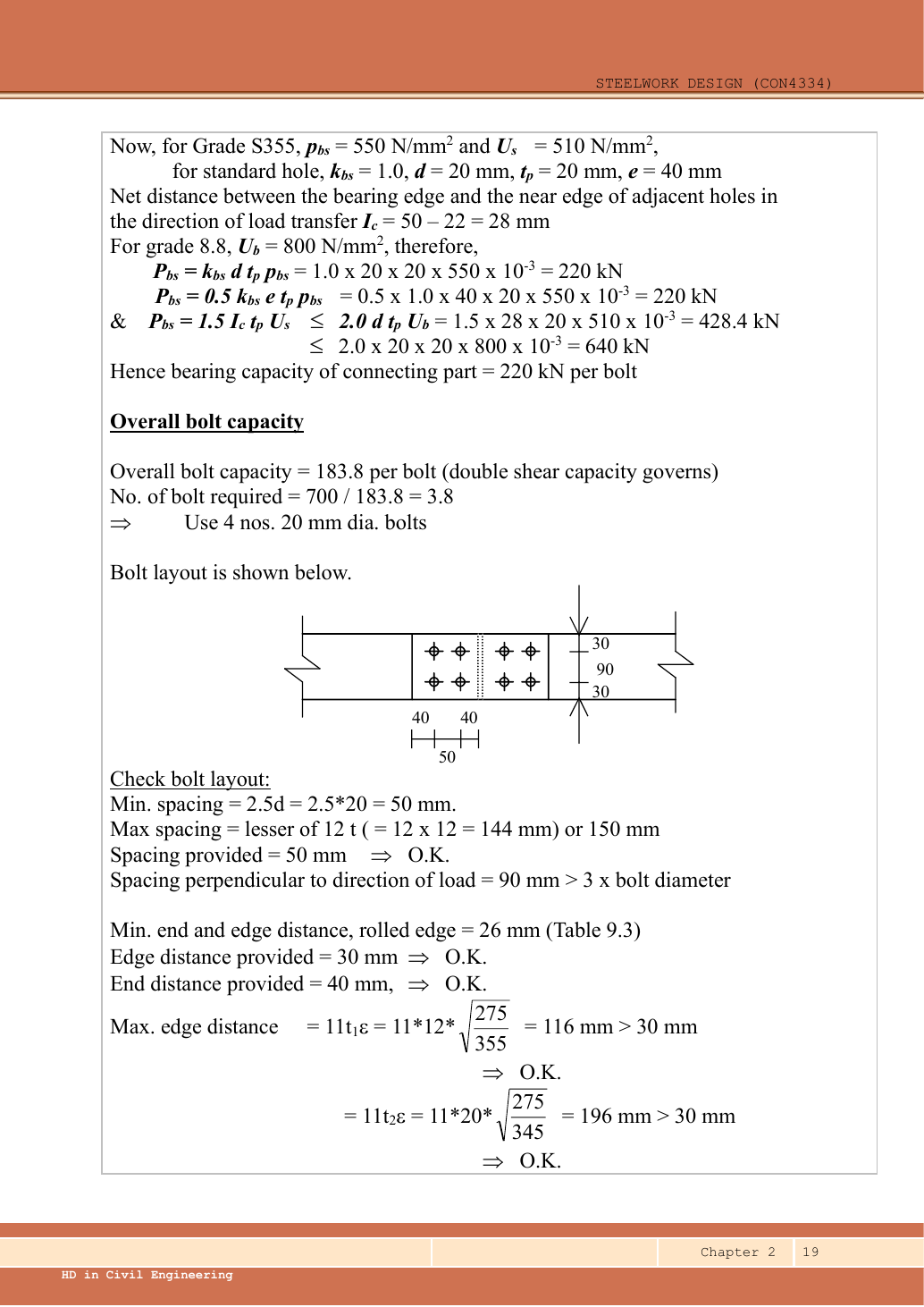

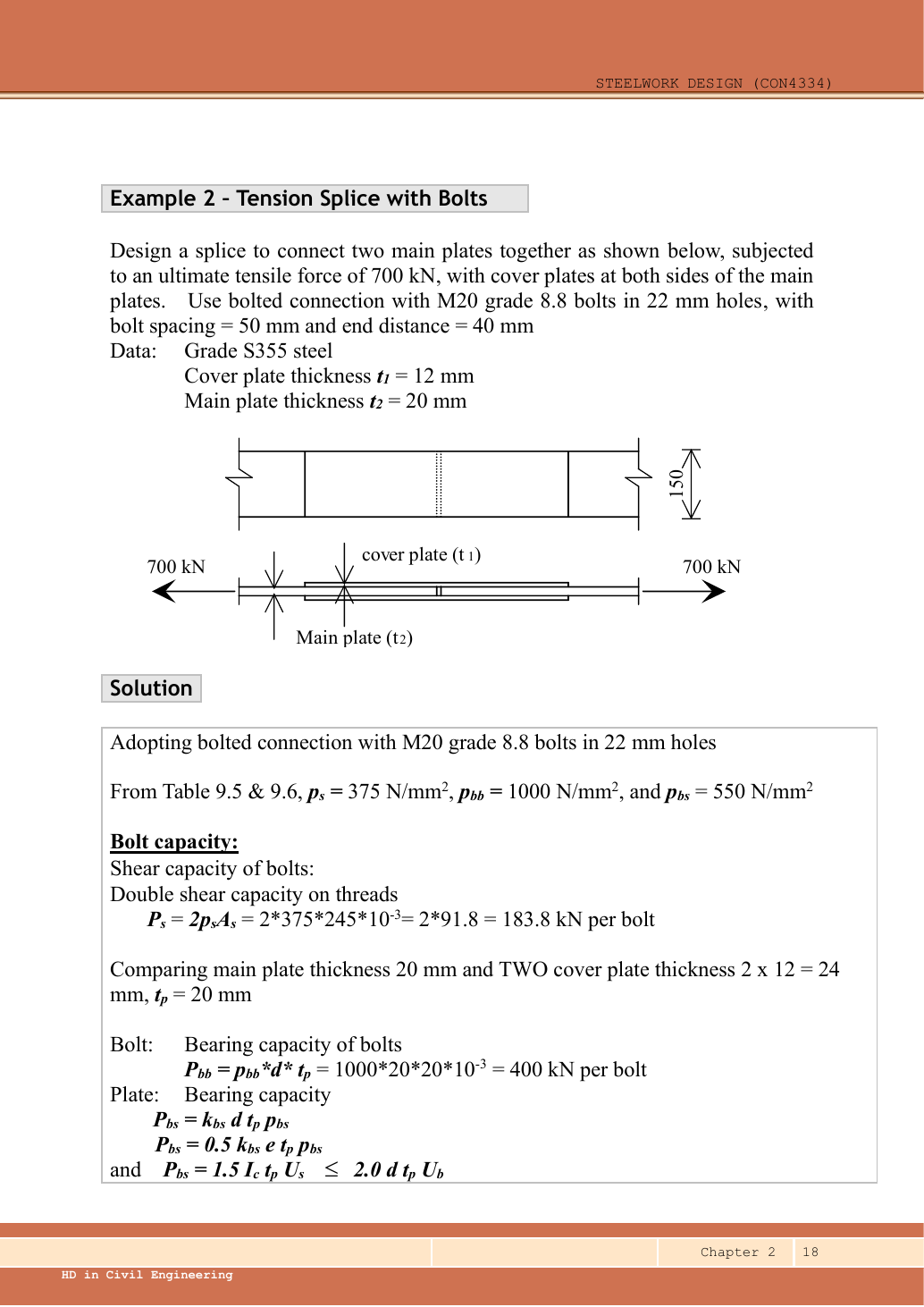

原始來源:LectureNotes/Ch 2_Connection.pdf — 第 18 頁 、第 19 頁 、第 20 頁 。 標為已知(given) 的值來自題目或圖; 查表(lookup) 值來自指定表格;計算(calculated) 值由以下步驟求得;假設(assumptions) 均會明確說明。

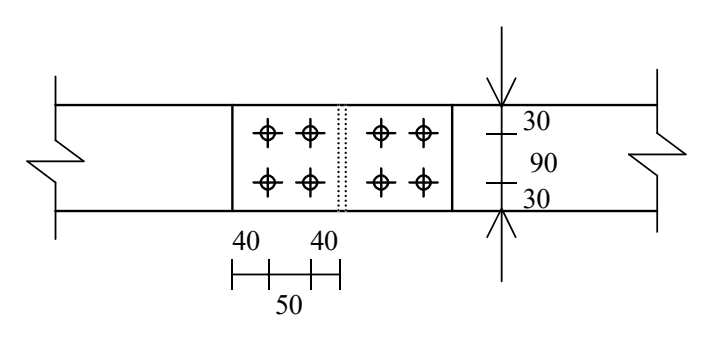

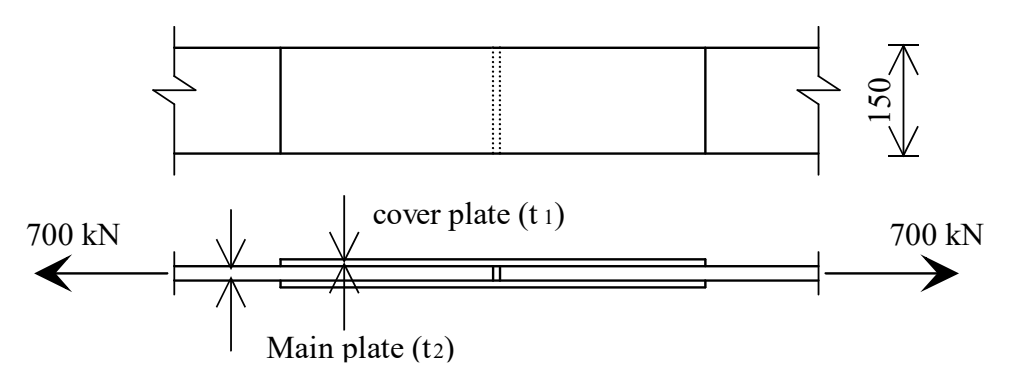

Chapter 2 第 18 頁: 兩塊蓋板(cover plates)夾住主板(main plate),使每顆螺栓有兩個剪切界面。150 mm 150 mm 是垂直拉力方向的板寬。原圖下方側視圖以 t 1 t 1 標蓋板厚度(thickness) 、t 2 t 2 標主板厚度;相反方向的 700 kN 700 kN 箭嘴表示接頭受拉。講師所選兩排螺栓佈置另圖顯示。開啟原尺寸圖片 Chapter 2 第 19 頁所選佈置:150 mm 150 mm 板寬分成 30 30 –90 90 –30 30 ,中央對接(butt joint) 縫每側四顆螺栓。圖上橫向尺寸為上下邊距(edge distance) 30 mm 30 mm 、中間橫距 90 mm 90 mm ;縱向標出端距 40 mm 40 mm 及孔中心間距 50 mm 50 mm 。原圖上方先把每顆雙剪(double shear) 承載力(resistance) 捨入至 183.8 183.8 ,再寫 700 183.8 = 3.8 183.8 700 = 3.8 ,並選四顆;此等號使用了取捨數值,下方詳解保留較多有效數字(significant figures) 後才向上取整。開啟原尺寸圖片 讀圖並整理已知資料(given data) 輸入資料 數值來源 已知荷載需求 700 kN 700 kN 已是極限荷載(ultimate load) ,不再乘分項系數。已知厚度(thickness) 主板 t 2 = 20 mm t 2 = 20 mm ,每塊蓋板 t 1 = 12 mm t 1 = 12 mm ;側視圖逐層標示。 已知孔徑(hole diameter) /縱距(pitch) /端距(end distance) M20 對應 d = 20 d = 20 ;指定孔徑 d 0 = 22 d 0 = 22 ,縱距 50 50 、端距 40 mm 40 mm 。 選定佈置 第 19 頁圖:兩排,橫距(gauge) 90 mm 90 mm ,側邊距(edge distance) 30 mm 30 mm ,每個半接頭有兩列螺栓(bolt) 。 查表(table lookup) A s = 245 mm 2 A s = 245 mm 2 、p s = 375 p s = 375 、p bb = 1,000 p bb = 1 , 000 ;S355 的 p bs = 550 p bs = 550 、U s = 510 U s = 510 、K e = 1.1 K e = 1.1 。主板厚 20 mm 20 mm 用 p y = 345 p y = 345 ;蓋板厚 12 mm 12 mm 用 p y = 355 p y = 355 。所有應力(stress) 單位均為 N mm 2 mm 2 N 。
計算前:辨認題型與選擇策略 每個半接頭都須把全部 700 kN 700 kN 由一塊主板傳入蓋板,兩塊蓋板各承受一半。 螺栓(bolt) 有兩個剪切面(shear plane) ; 承壓(bearing) 路徑比較主板厚 20 20 與蓋板總厚 24 24 。 按每顆螺栓最弱的破壞模式(failure mode) 選數量,向上取整,安排孔位,再驗算(check) 被這些孔切過的板件。
1. 求單顆螺栓(bolt) 及其承壓(bearing) 路徑的承載力(resistance) 淺白解說(Simple explanation) :螺栓在哪裏被剪?(Bolt shear)板件交界面像剪刀,想橫向剪過螺栓。
示意圖,非按比例;尺寸以原題為準。 數實際傳力的剪切面(Shear planes),不只數畫了幾塊板。 按該剪切面選光身或螺紋面積(Shank / threaded area)。 螺栓組抗力要與這一組實際傳遞的力比較。 注意(Remember): 拼接(Splice)兩側的螺栓,不是全部並排共同承受同一半荷載。
相關概念與完整方法(Full method)
雙剪:P s = 2 × 375 × 245 1,000 = 183.75 kN P s = 1 , 000 2 × 375 × 245 = 183.75 kN t p = min ( 20 , 2 × 12 ) = 20 mm t p = min ( 20 , 2 × 12 ) = 20 mm 螺栓承壓:P bb = 20 × 20 × 1,000 1,000 = 400 kN P bb = 1 , 000 20 × 20 × 1 , 000 = 400 kN l c = 縱距 − 孔徑 = 50 − 22 = 28 mm l c = 縱距 − 孔徑 = 50 − 22 = 28 mm B 1 = 1 × 20 × 20 × 550 1,000 = 220 kN B 1 = 1 , 000 1 × 20 × 20 × 550 = 220 kN B 2 = 0.5 × 1 × 40 × 20 × 550 1,000 = 220 kN B 2 = 1 , 000 0.5 × 1 × 40 × 20 × 550 = 220 kN 孔間淨距項:1.5 × 28 × 20 × 510 1,000 = 428.4 kN 1 , 000 1.5 × 28 × 20 × 510 = 428.4 kN 上限:2 × 20 × 20 × 800 1,000 = 640 kN 1 , 000 2 × 20 × 20 × 800 = 640 kN 連接板承載力:min ( 220 , 220 , 428.4 , 640 ) = 220 kN min ( 220 , 220 , 428.4 , 640 ) = 220 kN 每顆螺栓控制承載力:min ( 183.75 , 400 , 220 ) = 183.75 kN min ( 183.75 , 400 , 220 ) = 183.75 kN
此處可採用蓋板總厚 24 24 ,因為兩塊相同蓋板對稱分擔荷載(tributary load) 。 不等厚或不對稱蓋板佈置,須另行驗算(check) 荷載分配。
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 4 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 2. 選擇接頭每側的螺栓(bolt) 數量 n ≥ 700 183.75 = 3.80952 n ≥ 183.75 700 = 3.80952 → 每個半接頭選 4 4 顆螺栓。每半承載力:4 × 183.75 = 735 kN > 700 kN 4 × 183.75 = 735 kN > 700 kN 每顆荷載需求:700 4 = 175 kN < 183.75 kN 4 700 = 175 kN < 183.75 kN
左側四顆、右側四顆,實際共有八顆。不能把八顆合起來說接頭可傳遞「1,470 kN 1 , 470 kN 」,因為左右兩群串聯傳遞的是同一個力。
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 3. 驗證選定佈置 兩排螺栓(bolt) 的橫向間距為 90 mm 90 mm ; 板寬核對:30 + 90 + 30 = 150 mm 30 + 90 + 30 = 150 mm 。 縱距(pitch) 50 50 及端距(end distance) 40 40 為指定值。 按來源的軋製邊條件,查 Table 9.3 的 M20 行,最小值為 26 mm 26 mm 。
最小縱距:
2.5 × 20 = 50 mm ≤ 所設 50 2.5 × 20 = 50 mm ≤ 所設 50 最大縱距/橫距:
min ( 12 × 12 , 150 ) = 144 mm min ( 12 × 12 , 150 ) = 144 mm 50 50 及
90 ≤ 144 90 ≤ 144 。一般最小橫距:
3 × 20 = 60 mm < 90 3 × 20 = 60 mm < 90 最小端距/邊距要求為
26 mm 26 mm 。所設端距及邊距分別通過:
26 mm < 40 mm 26 mm < 40 mm 26 mm < 30 mm 26 mm < 30 mm 蓋板最大邊距:
11 × 12 × 275 355 = 116.18 mm > 30 11 × 12 × 355 275 = 116.18 mm > 30 主板最大邊距:
11 × 20 × 275 345 = 196.42 mm > 30 11 × 20 × 345 275 = 196.42 mm > 30 來源核對。 第 19 頁主板邊距(edge distance) 一行的排版不一致;應用實際厚度(thickness) 20 mm 20 mm 及 p y = 345 p y = 345 ,不影響合格結論。 若板邊改為剪切邊,M20 最小值 34 mm 34 mm 便會使 30 mm 30 mm 側邊距不足,因此軋製邊假設(assumption) 很重要。
動畫解說(Animation lab) 螺栓中心、孔及邊距(Bolt layout) 1 個概念 · 3 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
孔徑 d₀ 與螺栓名義直徑 d 不同;淨截面扣減須用指定孔徑。 縱距(pitch)沿荷載方向量度,橫距(gauge)則為栓列之間的間距。 端距及邊距由孔中心量至板邊;剩餘韌帶(ligament)則由孔邊緣起計。 最小間距、邊距、夾持長度及板厚限制應按指定規則,不能從本示意圖按比例推定。 4. 驗算(check) 穿過兩孔的主板拉力(tensile force) 淺白解說(Simple explanation) :有孔後,力從哪裏走?(Net area)拉力只能通過孔旁仍然留下的鋼材。
示意圖,非按比例;尺寸以原題為準。 先畫一條可能橫過構件的斷裂線(Fracture line)。 只用孔徑扣除該線穿過的孔。 再套有效面積(Effective area)規則及毛面積上限。 注意(Remember): 不是把整個接頭所有孔都一律扣掉。
相關概念與完整方法(Full method)
臨界橫向直線每排穿過一孔,共兩個 22 mm 22 mm 孔。 不要把半接頭縱向的四個孔全扣掉。 厚度(thickness) 20 mm 20 mm 對應 p y = 345 N mm 2 p y = 345 mm 2 N 。
A g = 150 × 20 = 3,000 mm 2 A g = 150 × 20 = 3 , 000 mm 2 A n = ( 150 − 2 × 22 ) × 20 = 106 × 20 = 2,120 mm 2 A n = ( 150 − 2 × 22 ) × 20 = 106 × 20 = 2 , 120 mm 2 A e = min ( 1.1 × 2,120 , 3,000 ) = 2,332 mm 2 A e = min ( 1.1 × 2 , 120 , 3 , 000 ) = 2 , 332 mm 2 P t = 2,332 × 345 1,000 = 804.54 kN > 700 P t = 1 , 000 2 , 332 × 345 = 804.54 kN > 700 通過。
動畫解說(Animation lab) 沿破壞路徑扣除孔洞(Net area) 1 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
毛面積(gross area)包含整個板寬及板厚。 標示的橫向路徑穿過螺栓孔。 直線示意路徑:A n = ( b − n d 0 ) t ; 交錯栓孔路徑須按原規則加入修正。 淨面積不一定等於有效面積;適用時須加入課程的強度比例或剪力滯後規則。 5. 驗算(check) 兩塊蓋板並作結論 每塊蓋板:A g = 150 × 12 = 1,800 mm 2 A g = 150 × 12 = 1 , 800 mm 2 A n = ( 150 − 44 ) × 12 = 1,272 mm 2 A n = ( 150 − 44 ) × 12 = 1 , 272 mm 2 A e = min ( 1.1 × 1,272 , 1,800 ) = 1,399.2 mm 2 A e = min ( 1.1 × 1 , 272 , 1 , 800 ) = 1 , 399.2 mm 2 P t = 1,399.2 × 355 1,000 = 496.716 kN > 350 kN P t = 1 , 000 1 , 399.2 × 355 = 496.716 kN > 350 kN 兩塊合計:P t = 2 × 496.716 = 993.432 kN > 700 kN P t = 2 × 496.716 = 993.432 kN > 700 kN
在指定軋製邊佈置下,所有要求的驗算均通過。 最弱傳力路徑為螺栓(bolt) 剪切,承載力(resistance) 735 kN 735 kN 。 來源在中間步驟捨入後,兩塊蓋板約為 993.2 kN 993.2 kN ; 保留完整精度則為 993.43 kN 993.43 kN 。
動畫解說(Animation lab) 沿破壞路徑扣除孔洞(Net area) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
毛面積(gross area)包含整個板寬及板厚。 標示的橫向路徑穿過螺栓孔。 直線示意路徑:A n = ( b − n d 0 ) t ; 交錯栓孔路徑須按原規則加入修正。 淨面積不一定等於有效面積;適用時須加入課程的強度比例或剪力滯後規則。 精簡考試答案(exam answer) 每側四顆 8.8 級 M20 螺栓(bolt) ,共八顆。 兩排橫距(gauge) 90 mm 90 mm ,縱距(pitch) 50 mm 50 mm ,端距(end distance) 40 mm 40 mm ,軋製側邊距(edge distance) 30 mm 30 mm 。 每半接頭雙剪(double shear) 承載力(resistance) 735 kN 735 kN ,承壓(bearing) 高於此值。 主板抗拉 804.54 kN 804.54 kN ,兩蓋板抗拉合計 993.43 kN 993.43 kN ,均超過 700 kN 700 kN 。 按來源軋製邊假設(assumption) ,佈置合格。
應避免的錯誤 700 kN 700 kN 已是極限荷載(ultimate load) ,不要再乘分項系數。主板對接(butt joint) 縫每側都需要四顆螺栓(bolt) 。 雙剪(double shear) 使螺栓抗剪承載力(shear resistance) 加倍,不會使主板厚度(thickness) 加倍。 橫向淨截面(net section) 穿過兩孔,不是四孔。 處理陌生變式的程序 追蹤一個半接頭的全荷載,以及每塊蓋板分擔的份額。 計算每顆螺栓(bolt) 的剪切/承壓(bearing) 承載力(resistance) ,取最小值。 螺栓數向上取整,畫出可行佈置。 按較薄板層及正確板邊加工方式,檢查每項間距/邊距(edge distance) 規則。 主板及蓋板的有效受拉面積分(integration) 別驗算(check) 。 獨立自我測試 自己試一試。 所需極限力提高至 760 kN 760 kN ,但拼接不變,哪項已計算承載力(resistance) 最先不合格?
提示(hint) 把 760 760 與完整螺栓群(bolt group) 承載力比較,不要只比較單顆。
顯示答案及解釋 螺栓(bolt) 抗剪 735 kN 735 kN 不足。 主板抗拉 804.54 kN 804.54 kN 及蓋板組抗拉 993.43 kN 993.43 kN 仍大於 760 760 。 增加螺栓會改變佈置,也可能改變斷裂路徑,所以須重做佈置及淨面積驗算(check) 。
動畫解說(Animation lab) 沿破壞路徑扣除孔洞(Net area) 1 個概念 · 7 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
毛面積(gross area)包含整個板寬及板厚。 標示的橫向路徑穿過螺栓孔。 直線示意路徑:A n = ( b − n d 0 ) t ; 交錯栓孔路徑須按原規則加入修正。 淨面積不一定等於有效面積;適用時須加入課程的強度比例或剪力滯後規則。 塊狀剪切(block shear)★☆☆ 了解即可 淺白解說(Simple explanation) :整塊材料也可能被拉出(Block shear)像從紙張撕出一塊小片:裂口沿幾條相連的邊走。

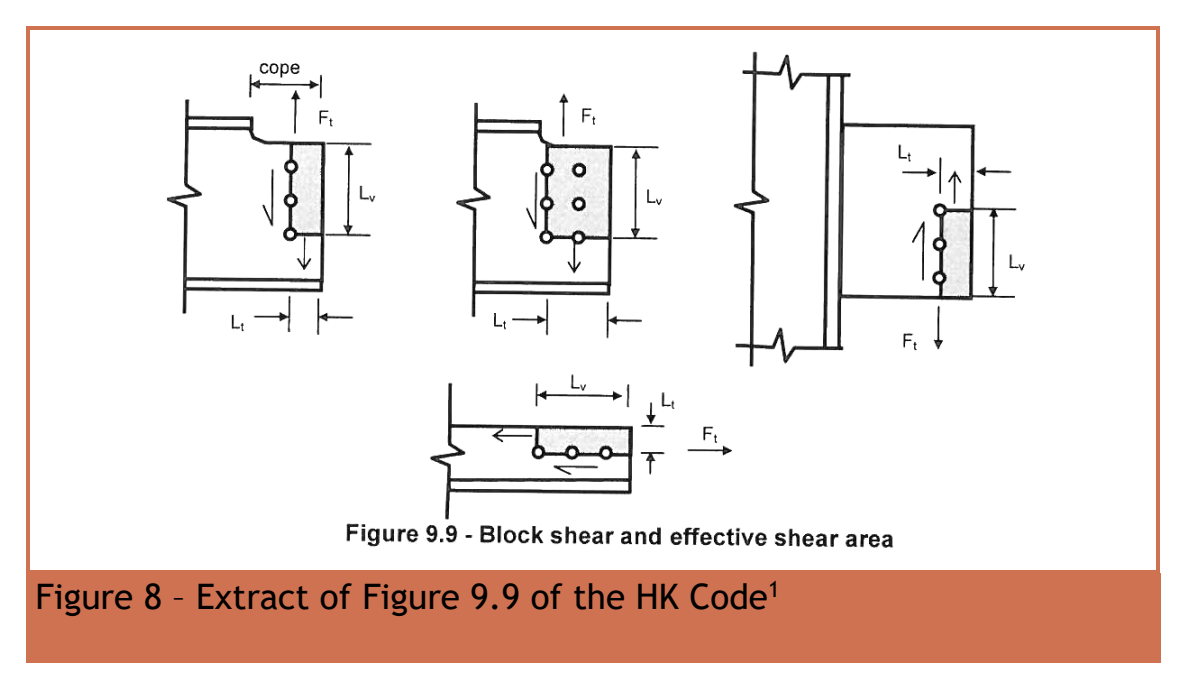

示意圖,非按比例;尺寸以原題為準。 沿螺栓組周圍畫出整條塊狀破壞路徑。 分清剪切邊(Shear path)與受拉邊(Tension path)。 只在適用路徑穿孔之處扣除孔洞。 注意(Remember): 單一直線的淨截面(Net section)驗算,不能代替塊狀剪切。
相關概念與完整方法(Full method)
Chapter 2 第 13 頁,Figure 9.9: 塊狀剪切(block shear) 及有效剪切面積(Block shear and effective shear area)。圖中 F t F t 為外加拉力(tensile force) ;L v L v 沿候選剪切面(shear plane) 量度,L t L t 橫跨受拉面量度;cope=樑端切口。箭嘴指出材料塊與其餘構件互相作用的方向。不同細部的路徑方向不同,不能以整塊板的周長代替。開啟原尺寸圖片 按原圖:L v L_v L v 沿剪切面量,L t L_t L t 沿受拉面量。有效面積 A v , eff = t [ L v + K e ( L t − k D t ) ] A_{v,\text{eff}}=t\,[L_v+K_e(L_t-kD_t)] A v , eff = t [ L v + K e ( L t − k D t )] ,承載力 P r = 0.6 p y A v , eff P_r=0.6p_yA_{v,\text{eff}} P r = 0.6 p y A v , eff 。D t D_t D t 是受拉面上的孔徑;k = 0.5 k=0.5 k = 0.5 (一行螺栓)或 2.5(兩行)。講義沒有完整的數值例題,近年試卷也沒有考。
動畫解說(Animation lab) 分辨塊狀剪切路徑(Block shear) 1 個概念 · 3 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
包含連接區的板塊可能從周圍鋼板脫離。 與外力平行的路徑承受剪切。 連接兩條剪切路徑的橫向末端承受拉力。 按指定毛/淨面積扣減及承載力公式計算;它不同於單一橫向淨截面拉斷。 角鋼只連接一肢時的抗拉★★★ 必考 淺白解說(Simple explanation) :只接一條角鋼肢,為何要折減?拉力先進入連接肢,另一條肢要經角鋼本身才接收到力。
示意圖,非按比例;尺寸以原題為準。 從圖找連接肢(Connected leg)與外伸肢(Outstanding leg)。 分清螺栓或焊接,選對角鋼(Angle)公式。 角位重疊面積的計法要與講義一致。 注意(Remember): 螺栓(Bolted)與焊接(Welded)的折減式不能混用。
相關概念與完整方法(Full method)
來源:Chapter 2 第 14–15 頁。 a 2 a_2 a 2 = 未連接那一肢的毛面積;A e A_e A e = 各肢有效面積之和。兩肢在角位重疊,不要重複計算:講義的做法是把厚度的一半分給每一肢,即連接肢 ( A − t / 2 ) t (A-t/2)\,t ( A − t /2 ) t 、另一肢 ( B − t / 2 ) t (B-t/2)\,t ( B − t /2 ) t 。
連接方式 承載力(Capacity) 單角鋼,螺栓連接(bolted connection) P t = p y ( A e − 0.5 a 2 ) P t = p y ( A e − 0.5 a 2 ) 單角鋼,焊接 P t = p y ( A e − 0.3 a 2 ) P t = p y ( A e − 0.3 a 2 ) 雙角鋼分置節點板兩側、互相連繫,螺栓連接 P t = p y ( A e − 0.25 a 2 ) P t = p y ( A e − 0.25 a 2 ) 相同雙角鋼佈置,焊接 P t = p y ( A e − 0.15 a 2 ) P t = p y ( A e − 0.15 a 2 )
兩條角鋼:可以用兩條的總面積一次計,或者計一條(用一半的力)再乘 2——但不要用總面積計完再乘 2。表中的扣減已經考慮了連接偏心,不需要另外加彎矩。
概念地圖:淨面積和角鋼只連一肢:拉力為甚麼不能用全部面積? 概念地圖(Concept map)
淨面積和角鋼只連一肢:拉力為甚麼不能用全部面積?
近年每份試卷的連接題 (a) 部分都有 7 分考角鋼抗拉。兩個原因令可用面積變小:孔挖走了鋼材;只連一肢時,另一肢不能完全受力。圖中兩條路最後在 P t P_t P t 匯合。
▶ 逐步導覽(Guided tour) 重設
拉力穿過有孔的板 A n A_n A n 淨面積:沿一條斷裂線扣孔 ! 常見失分位 d 0 d_0 d 0 用孔徑,不是螺栓直徑 A e A_e A e 有效面積:乘 K_e,但不超過毛面積 ! 常見失分位 角鋼只用一肢連接 未連接肢「慢一步」受力 a 1 a_1 a 1 , a 2 a_2 a 2 兩肢各分一半角位 k a 2 k\,a_2 k a 2 扣減未連接肢 k·a₂ ! 常見失分位 P t P_t P t 角鋼抗拉承載力 考試:逐行寫出面積
起因 關鍵概念 後果 影響因素 設計做法 考試答法! 常見失分位文字版(由起因到結果)
起因
拉力穿過有孔的板 (Tension through a plate with holes)
螺栓孔挖走了一部分鋼板,拉力只能從孔旁邊「擠過去」。
起因(上游) —(起點)
導致(下游) A n A_n A n 淨面積:沿一條斷裂線扣孔
起因
角鋼只用一肢連接 (An angle connected through one leg)
螺栓(或焊縫)只連着角鋼其中一肢(連接肢),另一肢伸出去(未連接肢)。
起因(上游) —(起點)
導致(下游) 未連接肢「慢一步」受力 a 1 a_1 a 1 , a 2 a_2 a 2 兩肢各分一半角位
關鍵概念 常見失分位
A n A_n A n 淨面積:沿一條斷裂線扣孔 (Net area: deduct holes on one fracture line)
沿一條垂直於受力方向的斷裂線,扣除穿過的孔:A n = ( b − n d 0 ) t A_n=(b-n\,d_0)\,t A n = ( b − n d 0 ) t 。
起因(上游) 拉力穿過有孔的板
導致(下游) A e A_e A e 有效面積:乘 K_e,但不超過毛面積
影響因素
d 0 d_0 d 0 用孔徑,不是螺栓直徑 (Use the hole, not the bolt)
孔比螺栓大(M20 → 22 mm)。淨面積扣孔徑 d 0 d_0 d 0 ;承壓才用螺栓直徑 d d d 。
起因(上游) —(起點)
導致(下游) A e A_e A e 有效面積:乘 K_e,但不超過毛面積
關鍵概念
未連接肢「慢一步」受力 (The outstanding leg joins in late)
拉力先進入連接肢,要經過角位才傳到未連接肢,所以未連接肢不能完全發揮。這是「剪力滯後」(shear lag)的概念。
起因(上游) 角鋼只用一肢連接
導致(下游) k a 2 k\,a_2 k a 2 扣減未連接肢 k·a₂
影響因素
a 1 a_1 a 1 , a 2 a_2 a 2 兩肢各分一半角位 (Share the corner between the legs)
兩肢在角位重疊,不要重複計:連接肢 a 1 = ( A − t / 2 ) t a_1=(A-t/2)\,t a 1 = ( A − t /2 ) t ,未連接肢 a 2 = ( B − t / 2 ) t a_2=(B-t/2)\,t a 2 = ( B − t /2 ) t 。
起因(上游) 角鋼只用一肢連接
導致(下游) k a 2 k\,a_2 k a 2 扣減未連接肢 k·a₂
設計做法 常見失分位
A e A_e A e 有效面積:乘 K_e,但不超過毛面積 (Effective area: × K_e, but not above the gross area)
孔位只是很短的一段,那裏的鋼材要到抗拉強度 U s U_s U s 才斷,而不是屈服強度,所以課程容許把淨面積乘 K e K_e K e 。鋼材越強,U s U_s U s 和 p y p_y p y 越接近,K e K_e K e 越小:S275 → 1.2、S355 → 1.1、S460 → 1.0。
公式
A e = min ( K e A n , A g ) A_e=\min(K_eA_n,\;A_g) A e = min ( K e A n , A g ) 起因(上游) A n A_n A n 淨面積:沿一條斷裂線扣孔 d 0 d_0 d 0 用孔徑,不是螺栓直徑
導致(下游) P t P_t P t 角鋼抗拉承載力
設計做法 常見失分位
k a 2 k\,a_2 k a 2 扣減未連接肢 k·a₂ (Deduct k·a₂ for the outstanding leg)
單角鋼:螺栓 0.5、焊接 0.3;雙角鋼(節點板兩邊):螺栓 0.25、焊接 0.15。表中扣減已考慮連接偏心,不用另外加彎矩。
常見失分位
雙角鋼用了單角鋼的 0.5(應該是 0.25)。
起因(上游) 未連接肢「慢一步」受力 a 1 a_1 a 1 , a 2 a_2 a 2 兩肢各分一半角位
導致(下游) P t P_t P t 角鋼抗拉承載力
後果
P t P_t P t 角鋼抗拉承載力 (Angle tension capacity)
連接肢用有效面積,加上未連接肢,再扣 k a 2 k\,a_2 k a 2 ,乘 p y p_y p y 。數字例子見螺栓計算地圖 。
公式
P t = p y ( A e − k a 2 ) 1000 P_t=\frac{p_y\,(A_e-k\,a_2)}{1000} P t = 1000 p y ( A e − k a 2 ) 起因(上游) A e A_e A e 有效面積:乘 K_e,但不超過毛面積 k a 2 k\,a_2 k a 2 扣減未連接肢 k·a₂
導致(下游) 考試:逐行寫出面積
考試答法
考試:逐行寫出面積 (Exam: write every area on its own line)
寫 a 1 , a 2 , a n 1 , a e 1 , A e a_1,a_2,a_{n1},a_{e1},A_e a 1 , a 2 , a n 1 , a e 1 , A e 和 P t P_t P t ,每一行都有分。兩條角鋼:用總面積計一次,或計一條(一半的力)再乘 2——不要兩樣都做。
起因(上游) P t P_t P t 角鋼抗拉承載力
導致(下游) —(最後一步)
導覽步驟
1. 孔令截面變小
沿一條斷裂線扣孔,用孔徑 d 0 d_0 d 0 。
這一步用到 拉力穿過有孔的板 A n A_n A n 淨面積:沿一條斷裂線扣孔 d 0 d_0 d 0 用孔徑,不是螺栓直徑
2. 有效面積
A e = min ( K e A n , A g ) A_e=\min(K_eA_n,\,A_g) A e = min ( K e A n , A g ) 。
這一步用到 A e A_e A e 有效面積:乘 K_e,但不超過毛面積
3. 角鋼只連一肢
拉力先進入連接肢,未連接肢慢一步;兩肢各分一半角位。
這一步用到 角鋼只用一肢連接 未連接肢「慢一步」受力 a 1 a_1 a 1 , a 2 a_2 a 2 兩肢各分一半角位
4. 扣減 k a 2 k\,a_2 k a 2
單角鋼 0.5/0.3,雙角鋼 0.25/0.15(螺栓/焊接)。
這一步用到 k a 2 k\,a_2 k a 2 扣減未連接肢 k·a₂
5. 兩條路匯合
P t = p y ( A e − k a 2 ) P_t=p_y(A_e-k\,a_2) P t = p y ( A e − k a 2 ) ,並逐行寫出每個面積。
這一步用到 P t P_t P t 角鋼抗拉承載力 考試:逐行寫出面積

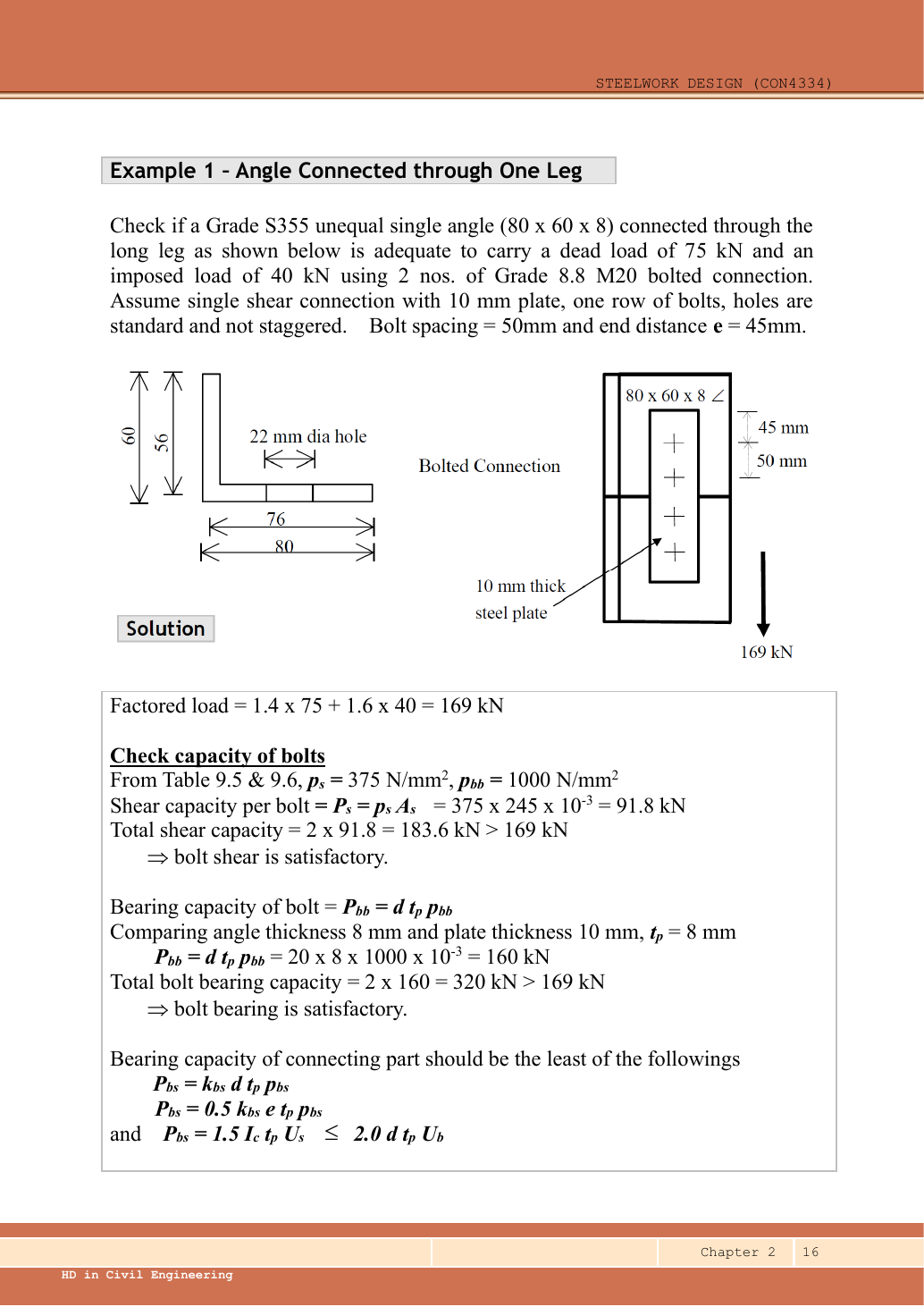

連接例題 1:螺栓連接(bolted connection)的單根不等邊角鋼(angle section) 單獨開啟本例(Open example page)
驗算一根 S355、80 × 60 × 8 mm 80 × 60 × 8 mm 角鋼,長肢以題目指定的兩顆 8.8 級 M20 螺栓(bolt) 連至 10 mm 10 mm 鋼板。 恆載(dead load) 拉力(tensile force) 75 kN 75 kN ,外加拉力 40 kN 40 kN 。 驗算螺栓受剪、螺栓/板件承壓(bearing) ,以及角鋼受拉。
原始來源:LectureNotes/Ch 2_Connection.pdf — 第 16 頁 、第 17 頁 。 標為已知(given) 的值來自題目或圖; 查表(lookup) 值來自指定表格;計算(calculated) 值由以下步驟求得;假設(assumptions) 均會明確說明。

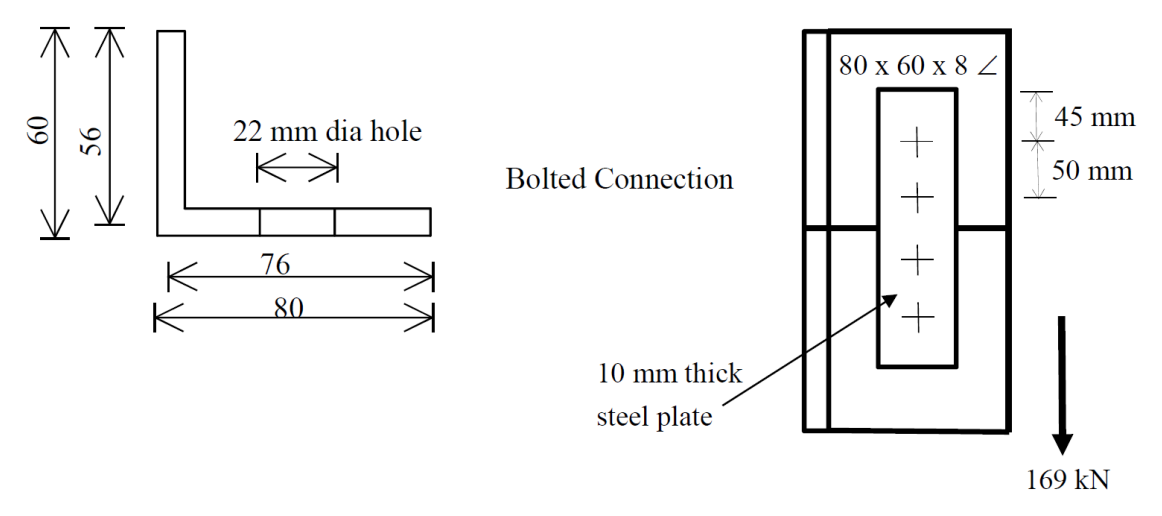

Chapter 2 第 16 頁。 左邊截面圖:連接長肢 80 mm 80 mm ,外伸短肢 60 mm 60 mm ,孔徑(dia hole)22 mm 22 mm 。右邊接頭圖:縱距(pitch) 50 mm 50 mm ,端距(end distance) 45 mm 45 mm ;Bolted Connection=螺栓連接,steel plate=鋼板。箭嘴的 169 kN 169 kN 是下文算出的設計拉力。圖與文字的螺栓數不一致,詳見來源核對。開啟原尺寸圖片 讀圖並整理已知資料(given data) 輸入資料 數值與確切來源 已知荷載 題目文字給出恆載(dead load) 75 kN 75 kN 及外加荷載(imposed load) 40 kN 40 kN ;向下箭嘴表示合成後拉力(tensile force) 方向。 已知幾何 長肢 80 mm 80 mm ,短肢 60 mm 60 mm ,t = 8 mm t = 8 mm 。圖中分拆尺寸 76 76 及 56 56 ,把根部厚度(thickness) 的一半分配給每一肢。 已知緊固件 文字指定兩顆 8.8 級 M20 螺栓(bolt) ;標準孔徑(hole diameter) 22 mm 22 mm ,縱距(pitch) 50 mm 50 mm ,端距(end distance) 45 mm 45 mm 。 已知板件/模型 支承鋼板厚 10 mm 10 mm ;題目明確指定只有一個剪切面(shear plane) 。 查表(table lookup) Ch 2 第 3 頁:M20 拉應力(stress) 面積 A s = 245 mm 2 A s = 245 mm 2 。Ch 2 第 9–10 頁:8.8 級 p s = 375 p s = 375 、p bb = 1,000 p bb = 1 , 000 、U b = 800 N mm 2 U b = 800 mm 2 N 。S355:p bs = 550 p bs = 550 、U s = 510 U s = 510 、K e = 1.1 K e = 1.1 。Data File 第 1 頁,厚度 ≤ 16 mm ≤ 16 mm :p y = 355 p y = 355 。
來源核對。 原圖(source diagram) 有四個螺栓中心十字記號,但題目文字及講師計算均使用兩顆螺栓。因此主解答(solution) 按明確指定的兩螺栓模型進行,不可默默改數成四顆。 若真的改成四顆,須先有完整的修訂佈置資料。
計算前:辨認題型與選擇策略 這是經角鋼(angle section) 一肢連接的同心(concentric) 受拉題。 荷載穿過角鋼與板之間的界面時使螺栓(bolt) 受剪,壓向孔壁時形成承壓(bearing) ,而在角鋼內仍是拉力(tensile force) 。 先求已乘分項系數的力,依次驗算(check) 各緊固件破壞模式(failure mode) ,再驗算折減後的角鋼抗拉承載力(tension resistance) 。 所需基礎:應力(stress) 乘面積等於力; 淨面積須扣孔; 單肢連接須使用指定的未連接角肢折減。
1. 把特徵荷載(characteristic load) 轉成一個設計力 P P 是 ULS 拉力(tensile force) 需求,單位 kN kN 。所給是特徵荷載,尚未是極限荷載(ultimate load) ,所以課程重力荷載分項系數(partial load factor) 只乘一次。
P = 1.4 G + 1.6 Q = 1.4 × 75 + 1.6 × 40 = 105 + 64 = 169 kN P = 1.4 G + 1.6 Q = 1.4 × 75 + 1.6 × 40 = 105 + 64 = 169 kN 每顆螺栓的荷載需求:P n = 169 2 = 84.5 kN n P = 2 169 = 84.5 kN
動畫解說(Animation lab) 從特徵荷載到設計荷載(Load factors) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
G 是永久荷載,Q 是外加荷載;面荷載與線荷載的單位也不同。 本示意使用課程重力組合 1.4 G + 1.6 Q ; 原文其他荷載組合仍使用各自的係數。 示意取 G = 5 m 2 kN ; 調整 Q,觀察兩種荷載各自的貢獻。 不可直接把此極限狀態(ULS)總荷載代入撓度公式;須遵從指定的正常使用狀態(SLS)荷載。 2. 驗算(check) 單一界面的螺栓(bolt) 剪切 淺白解說(Simple explanation) :螺栓在哪裏被剪?(Bolt shear)板件交界面像剪刀,想橫向剪過螺栓。
示意圖,非按比例;尺寸以原題為準。 數實際傳力的剪切面(Shear planes),不只數畫了幾塊板。 按該剪切面選光身或螺紋面積(Shank / threaded area)。 螺栓組抗力要與這一組實際傳遞的力比較。 注意(Remember): 拼接(Splice)兩側的螺栓,不是全部並排共同承受同一半荷載。
相關概念與完整方法(Full method)
因為沒有保證剪切面(shear plane) 避開螺紋(thread) ,A s A s 應採拉應力(stress) 面積。 角鋼(angle section) 肢與支承板之間只有一個界面,因此沒有雙剪(double shear) 所用的乘 2 2 系數。
P s , one = p s A s 1,000 = 375 N mm 2 × 245 mm 2 1,000 = 91.875 kN P s , one = 1 , 000 p s A s = 1 , 000 375 mm 2 N × 245 mm 2 = 91.875 kN P s , group = 2 × 91.875 = 183.750 kN > 169 kN P s , group = 2 × 91.875 = 183.750 kN > 169 kN 通過。
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 3. 驗算(check) 螺栓(bolt) 承壓(bearing) 淺白解說(Simple explanation) :螺栓夠強,板仍可能壞強螺栓也可能把較弱的孔邊壓壞或撕開。
示意圖,非按比例;尺寸以原題為準。 螺栓與各連接板的承壓(Bearing)界限都要檢查。 承壓用標稱螺栓直徑;扣孔材料用孔徑(Hole diameter)。 適用抗力中最小的一項控制。 注意(Remember): 端距(End distance)太短時,即使抗剪通過,接頭仍可能不合格。
相關概念與完整方法(Full method)
採用較薄連接厚度(thickness) t p = min ( 8 , 10 ) = 8 mm t p = min ( 8 , 10 ) = 8 mm ,由角鋼(angle section) 肢控制。 d = 20 mm d = 20 mm 是螺栓直徑,不是 22 mm 22 mm 孔徑(hole diameter) 。
P bb , one = d t p p bb 1,000 = 20 × 8 × 1,000 1,000 = 160 kN P bb , one = 1 , 000 d t p p bb = 1 , 000 20 × 8 × 1 , 000 = 160 kN 螺栓群承載力:2 × 160 = 320 kN > 169 kN 2 × 160 = 320 kN > 169 kN 通過。
動畫解說(Animation lab) 承壓與剩餘韌帶(Bearing / tear-out) 1 個概念 · 3 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載藉螺栓與連接板孔壁的接觸傳遞。 孔周鋼板承受局部承壓應力;螺栓承壓與鋼板承壓須分開驗算。 較短韌帶可能向端部撕裂;荷載方向決定應檢查哪一邊。 對每層板件計算所有指定承壓及韌帶限值,採用最小的適用承載力。 4. 驗算(check) 角鋼(angle section) 肢承壓(bearing) 及孔間淨距 50 mm 50 mm 是沿拉力(tensile force) 方向、由中心量至中心的縱距(pitch) 。扣除一個完整孔徑(hole diameter) ,才得到孔邊之間的淨距 l c l c 。 45 mm 45 mm 則是由端部量至最近螺栓(bolt) 中心的端距(end distance) 。
l c = 50 − 22 = 28 mm ; e = 45 mm ; k bs = 1 l c = 50 − 22 = 28 mm ; e = 45 mm ; k bs = 1 B 1 = 1 × 20 × 8 × 550 1,000 = 88 kN B 1 = 1 , 000 1 × 20 × 8 × 550 = 88 kN B 2 = 0.5 × 1 × 45 × 8 × 550 1,000 = 99 kN B 2 = 1 , 000 0.5 × 1 × 45 × 8 × 550 = 99 kN 孔間淨距項:1.5 × 28 × 8 × 510 1,000 = 171.36 kN 1 , 000 1.5 × 28 × 8 × 510 = 171.36 kN 上限:2 × 20 × 8 × 800 1,000 = 256 kN 1 , 000 2 × 20 × 8 × 800 = 256 kN B 3 = min ( 171.36 , 256 ) = 171.36 kN B 3 = min ( 171.36 , 256 ) = 171.36 kN P bs , one = min ( 88 , 99 , 171.36 ) = 88 kN P bs , one = min ( 88 , 99 , 171.36 ) = 88 kN 兩顆合計:2 × 88 = 176 kN > 169 kN 2 × 88 = 176 kN > 169 kN 通過。
板件承壓比螺栓剪切更接近限值,利用率(utilisation ratio) 為 169 176 = 0.9602 176 169 = 0.9602 。 因此,較大的螺栓承壓值 320 kN 320 kN 不能當作控制接頭的承載力(resistance) 。
動畫解說(Animation lab) 承壓與剩餘韌帶(Bearing / tear-out) 1 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載藉螺栓與連接板孔壁的接觸傳遞。 孔周鋼板承受局部承壓應力;螺栓承壓與鋼板承壓須分開驗算。 較短韌帶可能向端部撕裂;荷載方向決定應檢查哪一邊。 對每層板件計算所有指定承壓及韌帶限值,採用最小的適用承載力。 5. 求角鋼(angle section) 有效面積(effective area) 及單肢連接折減 淺白解說(Simple explanation) :只接一條角鋼肢,為何要折減?拉力先進入連接肢,另一條肢要經角鋼本身才接收到力。
示意圖,非按比例;尺寸以原題為準。 從圖找連接肢(Connected leg)與外伸肢(Outstanding leg)。 分清螺栓或焊接,選對角鋼(Angle)公式。 角位重疊面積的計法要與講義一致。 注意(Remember): 螺栓(Bolted)與焊接(Welded)的折減式不能混用。
相關概念與完整方法(Full method)
使用講師的矩形角肢面積近似法。 根部平均分配:連接肢寬 80 − 8 2 = 76 mm 80 − 2 8 = 76 mm ,未連接肢寬 60 − 8 2 = 56 mm 60 − 2 8 = 56 mm 。 橫向斷裂線只穿過一個孔,不是穿過沿構件排列的兩顆螺栓(bolt) 。 每一肢分別使用 K e K e ,並各自以本身毛面積為上限。
a g 1 = 76 × 8 = 608 mm 2 ; a 2 = a g 2 = 56 × 8 = 448 mm 2 a g 1 = 76 × 8 = 608 mm 2 ; a 2 = a g 2 = 56 × 8 = 448 mm 2 A g = 608 + 448 = 1,056 mm 2 A g = 608 + 448 = 1 , 056 mm 2 a n 1 = ( 76 − 22 ) × 8 = 54 × 8 = 432 mm 2 a n 1 = ( 76 − 22 ) × 8 = 54 × 8 = 432 mm 2 a n 2 = 448 mm 2 a n 2 = 448 mm 2 外伸角肢沒有孔。a e 1 = min ( 1.1 × 432 , 608 ) = 475.2 mm 2 a e 1 = min ( 1.1 × 432 , 608 ) = 475.2 mm 2 a e 2 = min ( 1.1 × 448 , 448 ) = min ( 492.8 , 448 ) = 448 mm 2 a e 2 = min ( 1.1 × 448 , 448 ) = min ( 492.8 , 448 ) = 448 mm 2 A e = 475.2 + 448 = 923.2 mm 2 A e = 475.2 + 448 = 923.2 mm 2 P t = p y ( A e − 0.5 a 2 ) 1,000 P t = 1 , 000 p y ( A e − 0.5 a 2 ) = 355 × ( 923.2 − 0.5 × 448 ) 1,000 = 1 , 000 355 × ( 923.2 − 0.5 × 448 ) = 355 × 699.2 1,000 = 248.216 kN > 169 kN = 1 , 000 355 × 699.2 = 248.216 kN > 169 kN 通過。
系數 0.5 0.5 專用於經一肢以螺栓連接(bolted connection) 的單角鋼(Ch 2 第 14 頁),並非所有受拉構件(tension member) 的通用折減系數。
動畫解說(Animation lab) 角鋼連接肢的影響(Shear lag) 1 個概念 · 3 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
查表前先找連接肢、外伸肢及形心位置。 緊固件的力首先傳入被連接的一肢。 外伸肢在同一截面不一定全部同樣有效,因此需要有效面積規則。 螺栓、焊接、單角鋼及雙角鋼的規則可能不同,須保留原題對應公式。 6. 說明控制結果及驗算(check) 範圍 在題目要求的承載力(resistance) 驗算中,最小值為板件承壓(bearing) 176 kN 176 kN ,高於 169 kN 169 kN 。 角鋼(angle section) 受拉也通過。 單位一致:應力(stress) 乘 mm 2 mm 2 先得到 N N ,再除以 1,000 1 , 000 。
縱距(pitch) 50 mm 50 mm 等於 2.5 × 20 = 50 mm 2.5 × 20 = 50 mm ,並小於 min ( 12 × 8 , 150 ) = 96 mm min ( 12 × 8 , 150 ) = 96 mm 。 端距(end distance) 45 mm 45 mm 超過所提供兩種 M20 最小值(34 34 或 26 mm 26 mm )。 本例的橫向邊距(edge distance) 沒有完整標明,因此這些觀察不能證明整個佈置已獲全面驗證。
動畫解說(Animation lab) 跟隨計算程序(Calculation sequence) 5 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
找出荷載、支承、連接幾何及題目明示的假設。 分清已知值、查表值及計算值,並統一單位。 原式播放器按原有次序逐步顯示計算式。 比較需求與承載力或相關限值;明確保留缺少資料及條件式結論。 精簡考試答案(exam answer) P = 169 kN P = 169 kN 。兩顆螺栓(bolt) 、單剪(single shear) :P s = 183.75 kN P s = 183.75 kN ; 螺栓承壓(bearing) = 320 kN = 320 kN ; 角鋼(angle section) 承壓 = min ( 176 , 198 , 342.72 ) = 176 kN = min ( 176 , 198 , 342.72 ) = 176 kN 。 A e = 923.2 mm 2 A e = 923.2 mm 2 ;單角鋼 P t = 355 ( 923.2 − 0.5 × 448 ) 1,000 = 248.22 kN P t = 1 , 000 355 ( 923.2 − 0.5 × 448 ) = 248.22 kN 。 所有要求的承載力(resistance) 均大於荷載需求,由板件承壓控制; 按題目指定兩顆螺栓模型。
應避免的錯誤 不要因剪切面(shear plane) 而乘二;題目指定為單剪(single shear) 。 扣孔使用 22 mm 22 mm ,承壓(bearing) 使用 20 mm 20 mm 。 未連接角肢毛面積乘 1.1 1.1 後,不能省略毛面積上限。 不要因原圖(source diagram) 不一致,便默默把文字的兩顆螺栓(bolt) 改成四顆。 處理陌生變式的程序 讀取文字指定的螺栓(bolt) 數及界面幾何,處理兩者的任何差異。 對特徵荷載(characteristic load) 乘分項系數,並把同心(concentric) 荷載分配給螺栓。 驗算(check) 剪切、螺栓承壓(bearing) 及所有連接板承載力(resistance) 界限。 計算各肢毛面積、淨面積及有效面積(effective area) ,並採用正確的單/雙角鋼(angle section) 連接折減。 把每條完整傳力路徑與同一荷載需求比較,指出控制項。 獨立自我測試 自己試一試。 幾何不變,把外加荷載(imposed load) 提高至 50 kN 50 kN 。接頭仍能通過上述強度驗算(check) 嗎?
提示(hint) 只須重算荷載需求;幾何及材料不變,承載力(resistance) 也不變。
顯示答案及解釋 新 P = 1.4 × 75 + 1.6 × 50 = 185 kN P = 1.4 × 75 + 1.6 × 50 = 185 kN 。 板件承壓(bearing) 176 kN 176 kN 及螺栓(bolt) 抗剪 183.75 kN 183.75 kN 均不足; 角鋼(angle section) 受拉仍通過。 只加強角鋼,不能補救緊固件傳力路徑的不足。
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 4 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 動畫解說(Animation lab) 角鋼連接肢的影響(Shear lag) 2 個概念 · 5 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
查表前先找連接肢、外伸肢及形心位置。 緊固件的力首先傳入被連接的一肢。 外伸肢在同一截面不一定全部同樣有效,因此需要有效面積規則。 螺栓、焊接、單角鋼及雙角鋼的規則可能不同,須保留原題對應公式。 偏心螺栓群(在板面內)★★☆ 常考 淺白解說(Simple explanation) :偏心力=直推,再加扭轉施力線沒有經過中心,除了推動,也會想把整組轉動。
示意圖,非按比例;尺寸以原題為準。 求直接剪力及繞螺栓組形心(Centroid)的力矩。 扭轉分力(Torsional force)沿切線;離中心較遠的螺栓分力較大。 先分別加水平、豎向分量,再求合力(Resultant)。 注意(Remember): 不同方向的力,不能只把兩個大小直接相加。
相關概念與完整方法(Full method)
來源:Chapter 2 第 21–22 頁。 假設:鋼板是剛體、每顆螺栓相同、轉動力和離中心距離成正比、直接剪力平均分配。把原點放在螺栓群形心,每顆螺栓的座標 x i , y i x_i,y_i x i , y i (mm),r i 2 = x i 2 + y i 2 r_i^2=x_i^2+y_i^2 r i 2 = x i 2 + y i 2 。
J bolts = Σ r i 2 = Σ x i 2 + Σ y i 2 J bolts = ∑ r i 2 = ∑ x i 2 + ∑ y i 2 單位:mm 2 mm 2 。M = P e M = P e 單位:kN · mm kN ⋅ mm 。F T , i = M r i J bolts ; F s = P n F T , i = J bolts M r i ; F s = n P 兩者單位均為 kN kN 。
原理:每顆螺栓的轉動力 = C r i C\,r_i C r i ,抵抗彎矩 = C r i 2 C\,r_i^2 C r i 2 ;全部相加等於 M M M ,所以 C = M / J C=M/J C = M / J 。轉動力的方向和半徑垂直(沿圓周切線)。荷載豎直時,角位螺栓的豎向分量 M x / J Mx/J M x / J 、橫向分量 M y / J My/J M y / J 。選豎向分量和直接剪力同方向的那個角。
F R = ( P n + M | x | J ) 2 + ( M | y | J ) 2 F R = ( n P + J M ∣ x ∣ ) 2 + ( J M ∣ y ∣ ) 2 這和講義的向量公式 F s 2 + F T 2 + 2 F s F T cos φ \sqrt{F_s^2+F_T^2+2F_sF_T\cos\varphi} F s 2 + F T 2 + 2 F s F T cos φ 完全相同(豎向荷載時 cos φ = ∣ x ∣ / r \cos\varphi=|x|/r cos φ = ∣ x ∣/ r )。用上面分量的寫法較少出錯。
考試貼士
先列一個表:每顆螺栓的 x , y , x 2 , y 2 x,\,y,\,x^2,\,y^2 x , y , x 2 , y 2 ,再相加得 J J J 。表格清楚,改卷容易給分。

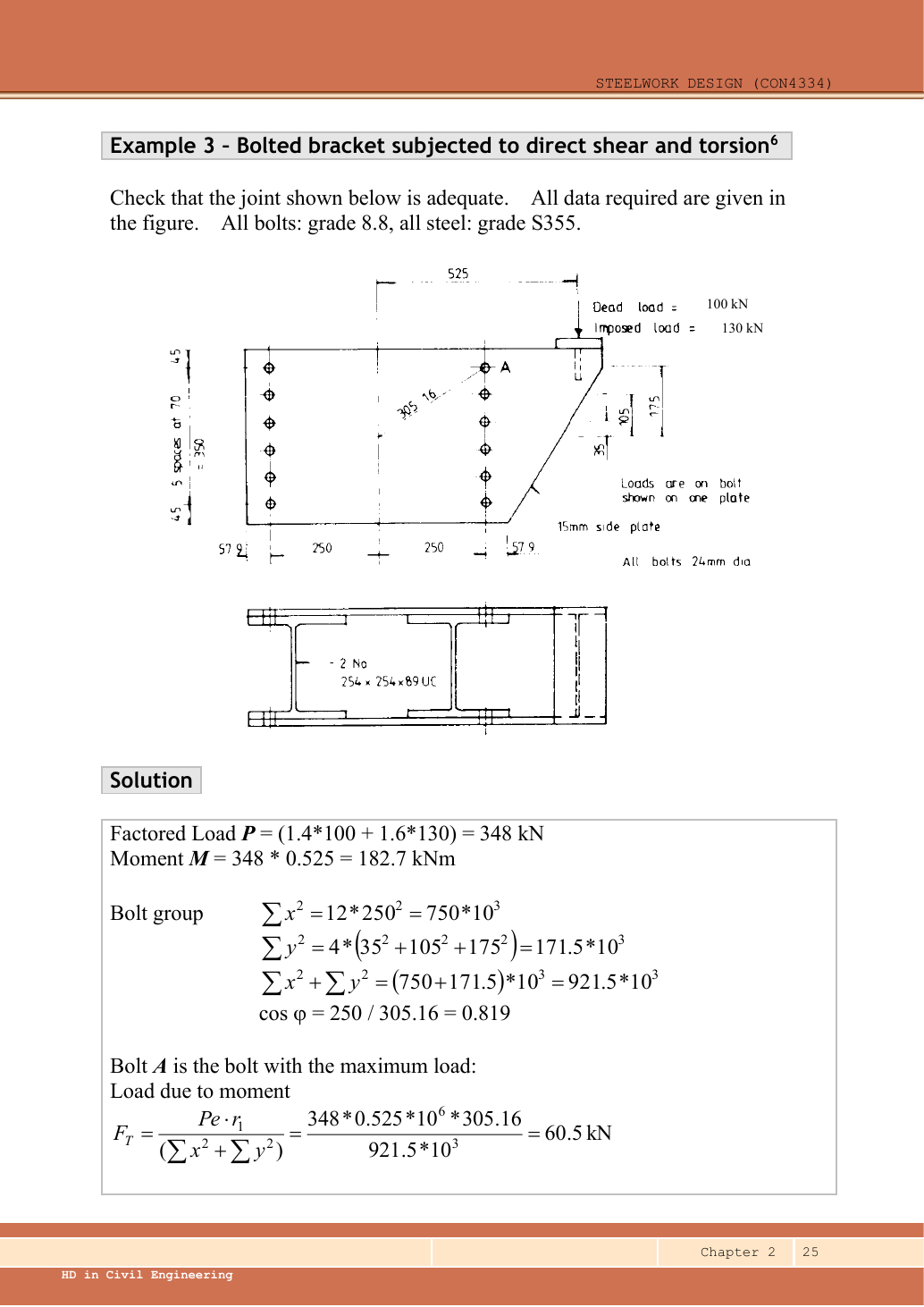

連接例題 3:板平面內的偏心(eccentricity)螺栓群(bolt group) 單獨開啟本例(Open example page)
驗算(check) 8.8 級 M24 螺栓群,承受恆載(dead load) 100 kN 100 kN 加外加荷載(imposed load) 130 kN 130 kN ,偏心距(eccentricity) 525 mm 525 mm 。 鋼材為 S355,使用講師的單側板荷載模型。

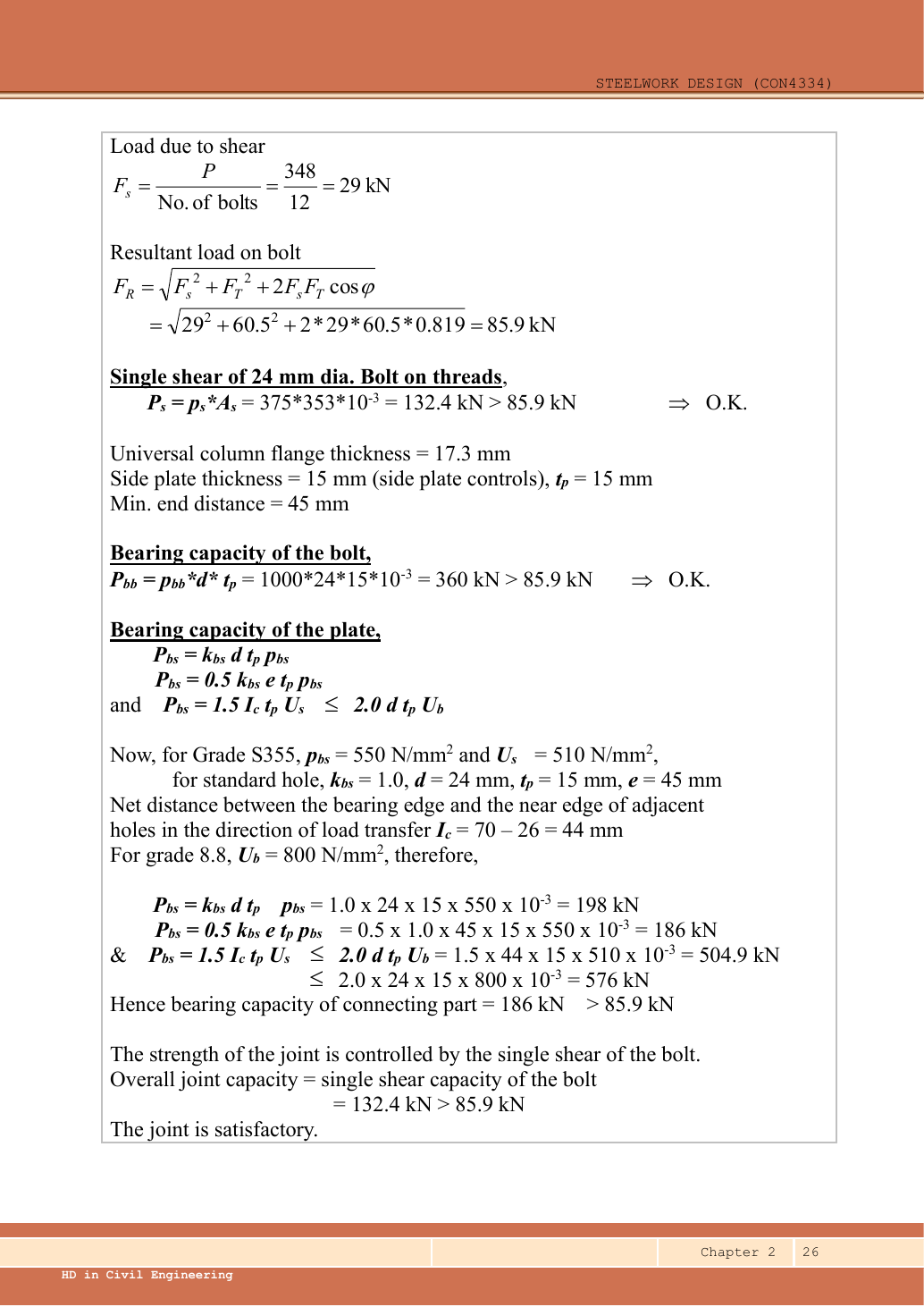

原始來源:LectureNotes/Ch 2_Connection.pdf — 第 25 頁 、第 26 頁 。 標為已知(given) 的值來自題目或圖; 查表(lookup) 值來自指定表格;計算(calculated) 值由以下步驟求得;假設(assumptions) 均會明確說明。

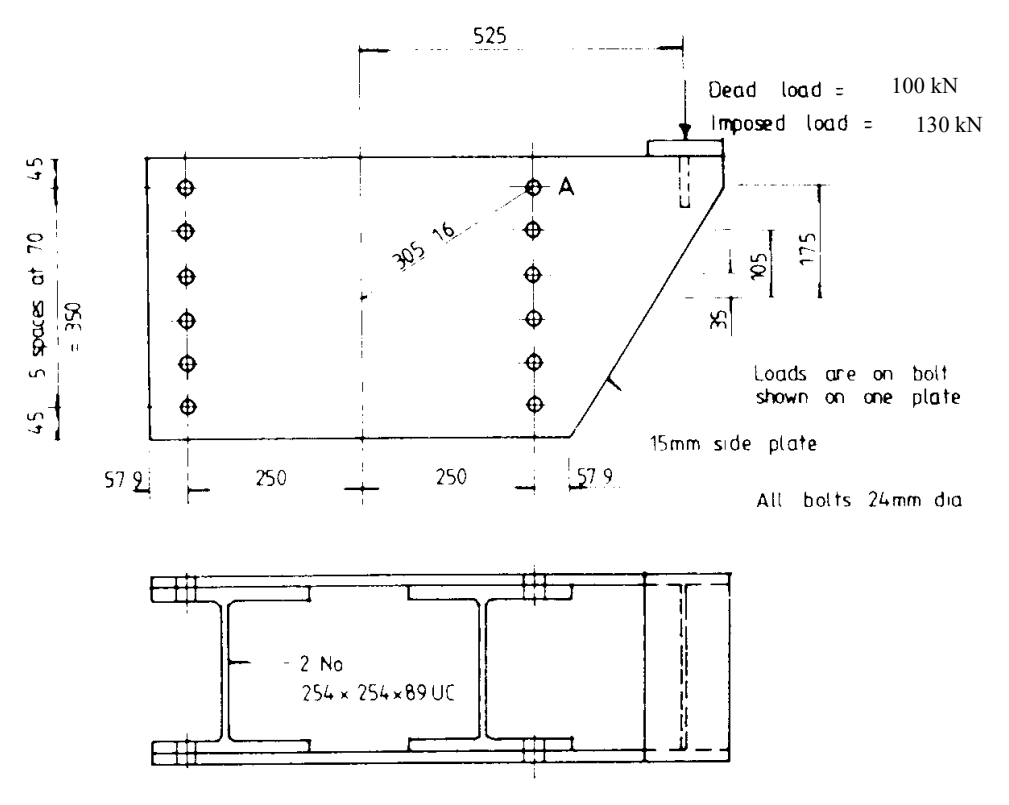

Chapter 2 第 25 頁: 兩列螺栓相距 500 mm 500 mm ,每列六顆、縱距(pitch) 70 mm 70 mm ,五個間距共 350 mm 350 mm 。形心在兩列中央及中間兩排之間。原圖(source diagram) 對照:Dead load=恆載,Imposed load=外加荷載;side plate=側板;all bolts 24 mm dia=全部螺栓直徑 24 mm 24 mm ;“Loads are on bolt shown on one plate” 說明荷載對應圖示一側板。右上角螺栓標為 A;斜線 305.16 305.16 是圖示形心至 A 的距離,下面用完整計算精度求值。兩列外側的水平邊距(edge distance) 各標 57.9 mm 57.9 mm ;它們不是上、下端的 45 mm 45 mm 端距(end distance) ,也不是荷載偏心距。下方平面圖標示兩支 254 × 254 × 89 254 × 254 × 89 UC;這個構件數目不改變題目明示的一側板荷載模型。開啟原尺寸圖片 讀圖並整理已知資料(given data) 輸入資料 數值來源 已知荷載/模型 恆載(dead load) 100 kN 100 kN 加外加荷載(imposed load) 130 kN 130 kN 。圖說明螺栓(bolt) 荷載對應一側板,不可再把指定力除以二。 已知 e e 上方尺寸 525 mm 525 mm 是由螺栓群(bolt group) 虛線中心線至豎向荷載作用線的水平距離。 座標 兩個 250 250 尺寸給出 x = ± 250 mm x = ± 250 mm 。按 70 mm 70 mm 縱距(pitch) 及對稱六排排列,得 y = ± 35 , ± 105 , ± 175 mm y = ± 35 , ± 105 , ± 175 mm 。 厚度(thickness) 與端距(end distance) 側板厚 15 mm 15 mm ;第 26 頁給出 UC 翼緣(flange) 厚 17.3 mm 17.3 mm ,所以 t p = 15 t p = 15 。豎向端距 45 mm 45 mm ,縱距 70 70 ,孔徑(hole diameter) 26 mm 26 mm 。 查表(table lookup) M24 的 A s = 353 mm 2 A s = 353 mm 2 ;p s = 375 p s = 375 、p bb = 1,000 p bb = 1 , 000 、p bs = 550 p bs = 550 、U s = 510 U s = 510 、U b = 800 N mm 2 U b = 800 mm 2 N 。
計算前:辨認題型與選擇策略 荷載使板件在自身平面內轉動,因此每顆螺栓(bolt) 承受均勻直接剪力(direct shear) 加切向扭轉剪力(shear force) 。 這不是螺栓受拉題。 使用以形心(centroid) 為原點的座標,對全部 12 12 顆螺栓把距離平方相加,再把扭轉力分解為分量,才與直接剪力相加。 最右側角位的豎向扭轉力,與直接剪力方向相同。
1. 計算設計荷載(design load) 及彎矩(bending moment) P = 1.4 × 100 + 1.6 × 130 = 140 + 208 = 348 kN P = 1.4 × 100 + 1.6 × 130 = 140 + 208 = 348 kN M = P e = 348 kN × 525 mm = 182,700 kN · mm = 182.7 kN · m M = P e = 348 kN × 525 mm = 182 , 700 kN ⋅ mm = 182.7 kN ⋅ m
動畫解說(Animation lab) 從特徵荷載到設計荷載(Load factors) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
G 是永久荷載,Q 是外加荷載;面荷載與線荷載的單位也不同。 本示意使用課程重力組合 1.4 G + 1.6 Q ; 原文其他荷載組合仍使用各自的係數。 示意取 G = 5 m 2 kN ; 調整 Q,觀察兩種荷載各自的貢獻。 不可直接把此極限狀態(ULS)總荷載代入撓度公式;須遵從指定的正常使用狀態(SLS)荷載。 2. 螺栓群(bolt group) 極座標平方和及角位半徑 淺白解說(Simple explanation) :偏心力=直推,再加扭轉施力線沒有經過中心,除了推動,也會想把整組轉動。
示意圖,非按比例;尺寸以原題為準。 求直接剪力及繞螺栓組形心(Centroid)的力矩。 扭轉分力(Torsional force)沿切線;離中心較遠的螺栓分力較大。 先分別加水平、豎向分量,再求合力(Resultant)。 注意(Remember): 不同方向的力,不能只把兩個大小直接相加。
相關概念與完整方法(Full method)
每顆貢獻 x 2 + y 2 x 2 + y 2 。 共有 12 12 個相同的 | x | ∣ x ∣ 值; 每個絕對高度 35 35 、105 105 、175 mm 175 mm 都有四顆螺栓(bolt) ,即左右兩側乘以上下兩個正負位置。
Σ x 2 = 12 × 250 2 = 12 × 62,500 = 750,000 mm 2 ∑ x 2 = 12 × 250 2 = 12 × 62 , 500 = 750 , 000 mm 2 Σ y 2 = 4 ( 35 2 + 105 2 + 175 2 ) ∑ y 2 = 4 ( 35 2 + 105 2 + 175 2 ) = 4 ( 1,225 + 11,025 + 30,625 ) = 171,500 mm 2 = 4 ( 1 , 225 + 11 , 025 + 30 , 625 ) = 171 , 500 mm 2 J = 750,000 + 171,500 = 921,500 mm 2 J = 750 , 000 + 171 , 500 = 921 , 500 mm 2 r A = 250 2 + 175 2 = 93,125 = 305.164 mm r A = 250 2 + 175 2 = 93 , 125 = 305.164 mm cos φ = 250 305.164 = 0.819232 cos φ = 305.164 250 = 0.819232 動畫解說(Animation lab) 合併直接力與扭轉力(Eccentric bolts) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
以螺栓群形心為原點,為各螺栓指定帶正負號的座標。 等剛度螺栓的彈性模型中,每支螺栓直接力為 n P 。 彎矩大小為 P e , 正負號由荷載方向決定。採帶正負號的 M:F x = J − M y 、F y = J M x 、J = ∑ r 2 。 先在每支螺栓合併有正負號的 x、y 分量,再計合力;示意中最長箭頭表示最不利螺栓。 3. 直接力、扭轉力及最大合力(resultant force) 淺白解說(Simple explanation) :先加箭嘴,再算大小(Components)向東走和向北走,是兩個不同方向。
示意圖,非按比例;尺寸以原題為準。 先定水平、豎向分量的正負號。 同方向分量(Components)各自相加。 互相垂直的兩個總分量,用直角三角形求合力(Resultant)。 注意(Remember): 要找直接力與扭轉分力互相加強的控制角點。
相關概念與完整方法(Full method)
每顆螺栓的直接剪力:
F s = P 12 = 348 12 = 29 kN F s = 12 P = 12 348 = 29 kN F T , A = M r J = 182,700 × 305.164 921,500 = 60.503 kN F T , A = J M r = 921 , 500 182 , 700 × 305.164 = 60.503 kN 扭轉力豎向分量:
M × 250 J = 49.566 kN J M × 250 = 49.566 kN 扭轉力水平分量:
M × 175 J = 34.696 kN J M × 175 = 34.696 kN F R , A = ( 29 + 49.566 ) 2 + 34.696 2 = 85.886 kN F R , A = ( 29 + 49.566 ) 2 + 34.696 2 = 85.886 kN M r J J M r 的單位是 ( kN · mm ) × mm mm 2 = kN mm 2 ( kN ⋅ mm ) × mm = kN 。右側頂角及底角的合力大小相同。 其他排的水平扭轉分量較小; 左列的豎向扭轉分量抵消部分直接剪力(direct shear) ,因此較不危險。
動畫解說(Animation lab) 合併直接力與扭轉力(Eccentric bolts) 1 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
以螺栓群形心為原點,為各螺栓指定帶正負號的座標。 等剛度螺栓的彈性模型中,每支螺栓直接力為 n P 。 彎矩大小為 P e , 正負號由荷載方向決定。採帶正負號的 M:F x = J − M y 、F y = J M x 、J = ∑ r 2 。 先在每支螺栓合併有正負號的 x、y 分量,再計合力;示意中最長箭頭表示最不利螺栓。 4. 與螺栓(bolt) 單剪(single shear) 承載力(resistance) 比較 P s = 375 × 353 1,000 = 132.375 kN > 85.886 kN P s = 1 , 000 375 × 353 = 132.375 kN > 85.886 kN 通過。
來源驗算(check) 的是側板的一個剪切界面。 平面圖畫出兩側板,不代表可以保留一側的荷載模型,卻把承載力加倍。
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 5. 以同一合力(resultant force) 驗算(check) 螺栓(bolt) 承壓(bearing) t p = min ( 15 , 17.3 ) = 15 mm t p = min ( 15 , 17.3 ) = 15 mm P bb = 24 × 15 × 1,000 1,000 = 360 kN > 85.886 kN P bb = 1 , 000 24 × 15 × 1 , 000 = 360 kN > 85.886 kN 通過。
動畫解說(Animation lab) 承壓與剩餘韌帶(Bearing / tear-out) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載藉螺栓與連接板孔壁的接觸傳遞。 孔周鋼板承受局部承壓應力;螺栓承壓與鋼板承壓須分開驗算。 較短韌帶可能向端部撕裂;荷載方向決定應檢查哪一邊。 對每層板件計算所有指定承壓及韌帶限值,採用最小的適用承載力。 6. 連接板承載力(resistance) 界限與結論 淺白解說(Simple explanation) :螺栓夠強,板仍可能壞強螺栓也可能把較弱的孔邊壓壞或撕開。
示意圖,非按比例;尺寸以原題為準。 螺栓與各連接板的承壓(Bearing)界限都要檢查。 承壓用標稱螺栓直徑;扣孔材料用孔徑(Hole diameter)。 適用抗力中最小的一項控制。 注意(Remember): 端距(End distance)太短時,即使抗剪通過,接頭仍可能不合格。
相關概念與完整方法(Full method)
l c = 70 − 26 = 44 mm l c = 70 − 26 = 44 mm B 1 = 1 × 24 × 15 × 550 1,000 = 198 kN B 1 = 1 , 000 1 × 24 × 15 × 550 = 198 kN B 2 = 0.5 × 1 × 45 × 15 × 550 1,000 = 185.625 kN B 2 = 1 , 000 0.5 × 1 × 45 × 15 × 550 = 185.625 kN 孔間淨距項:1.5 × 44 × 15 × 510 1,000 = 504.9 kN 1 , 000 1.5 × 44 × 15 × 510 = 504.9 kN 上限:2 × 24 × 15 × 800 1,000 = 576 kN 1 , 000 2 × 24 × 15 × 800 = 576 kN P bs = min ( 198 , 185.625 , 504.9 , 576 ) = 185.625 kN > 85.886 P bs = min ( 198 , 185.625 , 504.9 , 576 ) = 185.625 kN > 85.886 通過。
對課程指定的連接驗算(check) ,每顆臨界螺栓(bolt) 由單剪(single shear) 承載力 132.375 kN 132.375 kN 控制; 比值 85.886 132.375 ≈ 0.649 132.375 85.886 ≈ 0.649 。 132.375 kN 132.375 kN 不是整個接頭可承受的總外力,它要與臨界螺栓 受力比較。
動畫解說(Animation lab) 承壓與剩餘韌帶(Bearing / tear-out) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載藉螺栓與連接板孔壁的接觸傳遞。 孔周鋼板承受局部承壓應力;螺栓承壓與鋼板承壓須分開驗算。 較短韌帶可能向端部撕裂;荷載方向決定應檢查哪一邊。 對每層板件計算所有指定承壓及韌帶限值,採用最小的適用承載力。 精簡考試答案(exam answer) P = 348 kN P = 348 kN ,M = 182.7 kN · m M = 182.7 kN ⋅ m 。J = 921,500 mm 2 J = 921 , 500 mm 2 ,r = 305.164 mm r = 305.164 mm 。F s = 29 kN F s = 29 kN ,F T = 60.503 kN F T = 60.503 kN ,F R , max = 85.886 kN F R , max = 85.886 kN 。每顆承載力(resistance) :剪切 132.375 kN 132.375 kN ,螺栓(bolt) 承壓(bearing) 360 kN 360 kN ,板件承壓 185.625 kN 185.625 kN 。 全部高於合力(resultant force) ,題目要求的驗算(check) 通過。
應避免的錯誤 不要把 P 12 12 P 當作完整螺栓(bolt) 荷載需求。 螺栓群(bolt group) 幾何平方和的單位是 mm 2 mm 2 ,與焊縫(weld) 線慣性矩(second moment of area) 的 mm 3 mm 3 不同。 偏心距(eccentricity) 525 mm 525 mm 從螺栓群形心(centroid) 量起,不是從右列螺栓量起。 要把力的分量相加;F s + F T F s + F T 並非實際合力(resultant force) 。 處理陌生變式的程序 找出形心(centroid) ,列出每顆螺栓(bolt) 的座標。 計算已乘分項系數的 P P 、相對形心的偏心距(eccentricity) e e 及 M M 。 把全部 r 2 r 2 相加,並把 M r J J M r 分解為分量。 找出扭轉力與直接剪力(direct shear) 同向相加的角位。 以該合力(resultant force) 比較剪切及所有承壓(bearing) 界限。 獨立自我測試 自己試一試。 幾何不變,兩項特徵荷載(characteristic load) 均增加 20 % 20 % ,臨界螺栓(bolt) 力如何改變?
顯示答案及解釋 P P 與 M M 均乘 1.2 1.2 ,每個直接/扭轉分量也一樣。因此 F R = 1.2 × 85.886 = 103.063 kN F R = 1.2 × 85.886 = 103.063 kN ,仍低於 132.375 kN 132.375 kN 。 承載力(resistance) 不變。
動畫解說(Animation lab) 合併直接力與扭轉力(Eccentric bolts) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
以螺栓群形心為原點,為各螺栓指定帶正負號的座標。 等剛度螺栓的彈性模型中,每支螺栓直接力為 n P 。 彎矩大小為 P e , 正負號由荷載方向決定。採帶正負號的 M:F x = J − M y 、F y = J M x 、J = ∑ r 2 。 先在每支螺栓合併有正負號的 x、y 分量,再計合力;示意中最長箭頭表示最不利螺栓。 動畫解說(Animation lab) 合併直接力與扭轉力(Eccentric bolts) 1 個概念 · 6 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
以螺栓群形心為原點,為各螺栓指定帶正負號的座標。 等剛度螺栓的彈性模型中,每支螺栓直接力為 n P 。 彎矩大小為 P e , 正負號由荷載方向決定。採帶正負號的 M:F x = J − M y 、F y = J M x 、J = ∑ r 2 。 先在每支螺栓合併有正負號的 x、y 分量,再計合力;示意中最長箭頭表示最不利螺栓。 托架螺栓:同時受剪和受拉★★☆ 常考 淺白解說(Simple explanation) :兩項各自通過,還要檢查甚麼?同一顆螺栓同時做兩份工作,還要看共同作用(Interaction)。

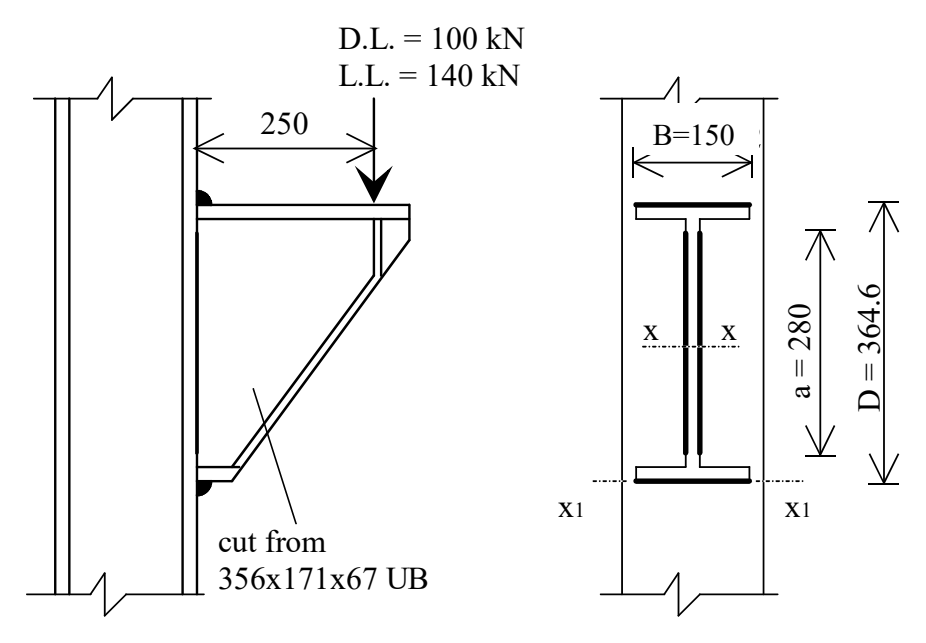

示意圖,非按比例;尺寸以原題為準。 先分別驗算剪力(Shear)及拉力(Tension)。 再計算課程指定的剪拉共同作用式。 用該式自己的界限,不能借用鋼柱的界限。 注意(Remember): 所給螺栓共同作用界限 1.4,不能取代個別剪力及拉力驗算。
相關概念與完整方法(Full method)
來源:Chapter 2 第 23–24 頁。 講義假設托架繞最底的接觸線(螺栓行)轉動。每一行螺栓的 y y y 由這條轉動線量起,所以底行 y = 0 y=0 y = 0 ,沒有拉力,但仍然分擔剪力。
J rows = Σ ( 所有螺栓的距離 y 2 ) J rows = ∑ ( 所有螺栓的距離 y 2 ) 單位:mm 2 mm 2 。F T , max = P e y max J rows F T , max = J rows P e y max F s = P n F s = n P 須同時驗算:F s ≤ P s ; F T , max ≤ P nom F s ≤ P s ; F T , max ≤ P nom F s P s + F T , max P nom ≤ 1.4 P s F s + P nom F T , max ≤ 1.4
兩行相同的螺栓:∑ y 2 \sum y^2 ∑ y 2 要計齊兩行(= 一行的 2 倍),但已經計齊就不要再乘 2。三個條件都要滿足:剪力 ≤ P s P_s P s 、拉力 ≤ P n o m P_{nom} P n o m 、互制 ≤ 1.4 。資料足夠時也要檢查承壓。
考試貼士

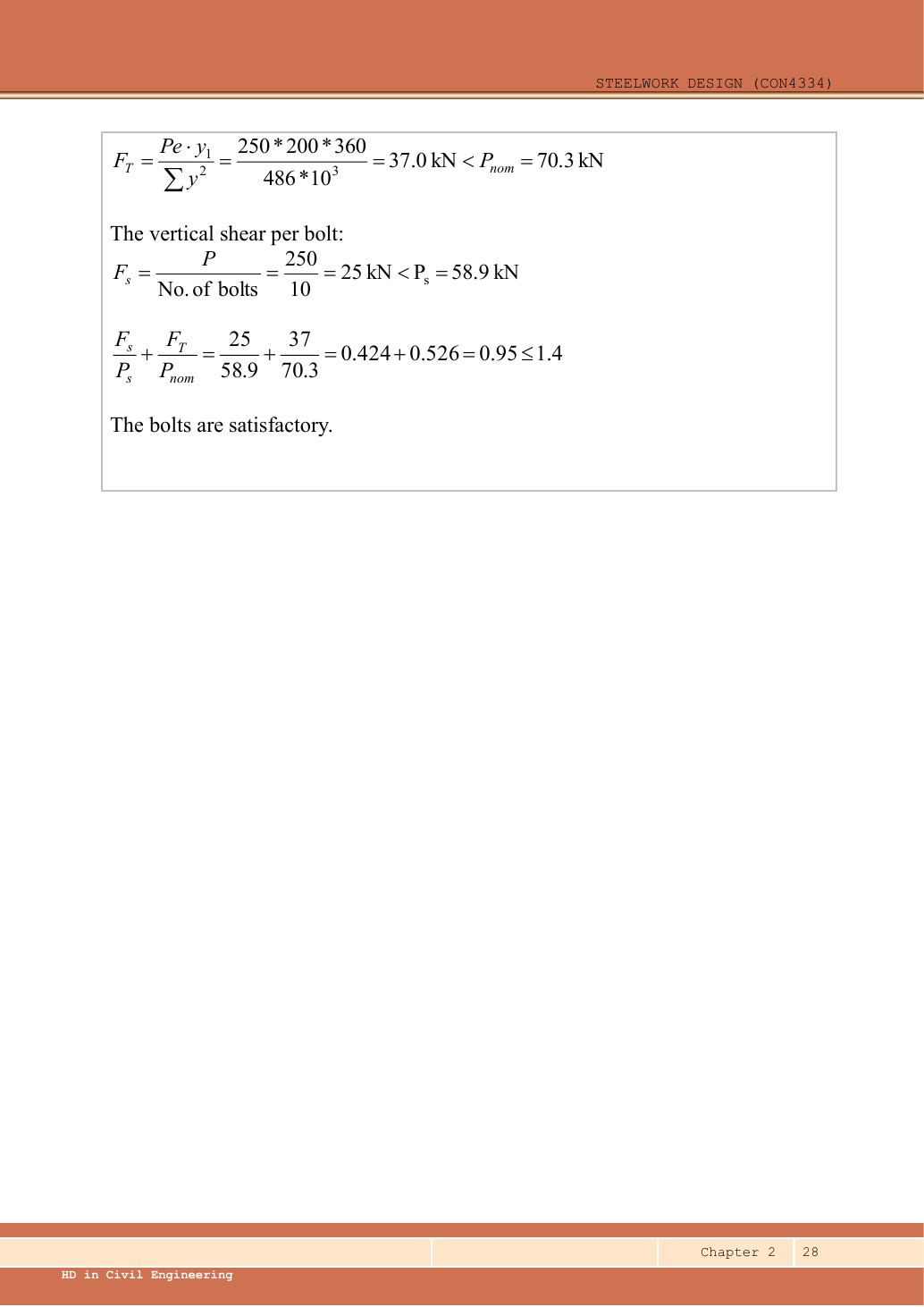

2023 PTE:F t = 100 < 109.76 F_t=100<109.76 F t = 100 < 109.76 、F s = 35 < 91.875 F_s=35<91.875 F s = 35 < 91.875 、0.381 + 0.911 = 1.292 < 1.4 0.381+0.911=1.292<1.4 0.381 + 0.911 = 1.292 < 1.4 ✓。三句結論缺一不可。
概念地圖:托架螺栓:為甚麼最頂一排拉力最大? 概念地圖(Concept map)
托架螺栓:為甚麼最頂一排拉力最大?
托架伸出支承面,荷載把它「撬開」。螺栓同時做兩件事:全部平均分擔剪力,上面幾排還要抵抗拉力。兩條路最後在三項驗算匯合——上限是 1.4,不是 1。
▶ 逐步導覽(Guided tour) 重設
P P P , e e e 荷載離開支承面 e M = P e M=P\,e M = P e 力矩把托架「撬開」 繞最底一排轉動 ! 常見失分位 ∑ y 2 \textstyle\sum y^2 ∑ y 2 整組螺栓抵抗撬開的能力 ! 常見失分位 F t F_t F t 拉力和距離成正比:頂排最大 F s F_s F s 剪力平均分 P s P_s P s , P n o m P_{nom} P n o m 每顆螺栓的承載力 三項都要滿足,上限 1.4 ! 常見失分位 考試:三句結論缺一不可
起因 關鍵概念 後果 影響因素 設計做法 考試答法! 常見失分位文字版(由起因到結果)
起因
P P P , e e e 荷載離開支承面 e (A load at distance e from the face)
荷載 P P P 作用在離螺栓所在支承面 e e e 的位置。
起因(上游) —(起點)
導致(下游) M = P e M=P\,e M = P e 力矩把托架「撬開」 F s F_s F s 剪力平均分
關鍵概念
M = P e M=P\,e M = P e 力矩把托架「撬開」 (The moment peels the bracket off)
荷載乘力臂 e e e 產生力矩,令托架的上部想離開支承面。
起因(上游) P P P , e e e 荷載離開支承面 e
導致(下游) 繞最底一排轉動 F t F_t F t 拉力和距離成正比:頂排最大
關鍵概念 常見失分位
繞最底一排轉動 (It pivots about the bottom row)
講義假設托架繞最底的接觸線(螺栓行)轉動,所以每行的 y y y 由這條線量起,底排 y = 0 y=0 y = 0 ,沒有拉力。
起因(上游) M = P e M=P\,e M = P e 力矩把托架「撬開」
導致(下游) ∑ y 2 \textstyle\sum y^2 ∑ y 2 整組螺栓抵抗撬開的能力 F t F_t F t 拉力和距離成正比:頂排最大
影響因素 常見失分位
∑ y 2 \textstyle\sum y^2 ∑ y 2 整組螺栓抵抗撬開的能力 (How well the group resists peeling)
螺栓離轉動線越遠越有效,所以用 ∑ y 2 \sum y^2 ∑ y 2 量度。兩行相同的螺栓要計齊兩行。
常見失分位
漏了另一行螺栓;或已計齊兩行,又再乘 2。
起因(上游) 繞最底一排轉動
導致(下游) F t F_t F t 拉力和距離成正比:頂排最大
後果
F t F_t F t 拉力和距離成正比:頂排最大 (Tension grows with distance: top row hardest)
每顆螺栓的拉力和它離轉動線的距離成正比,所以最頂一排(y max y_{\max} y m a x )受拉最大。
公式
F t = P e y max ∑ y 2 F_t=\frac{P\,e\,y_{\max}}{\sum y^2} F t = ∑ y 2 P e y m a x 起因(上游) M = P e M=P\,e M = P e 力矩把托架「撬開」 繞最底一排轉動 ∑ y 2 \textstyle\sum y^2 ∑ y 2 整組螺栓抵抗撬開的能力
導致(下游) 三項都要滿足,上限 1.4
後果
F s F_s F s 剪力平均分 (Shear shared equally)
所有螺栓平均分擔豎向剪力——包括底排:它沒有拉力,但仍然分擔剪力。
公式
F s = P n F_s=\frac{P}{n} F s = n P 起因(上游) P P P , e e e 荷載離開支承面 e
導致(下游) 三項都要滿足,上限 1.4
影響因素
P s P_s P s , P n o m P_{nom} P n o m 每顆螺栓的承載力 (Capacity of each bolt)
剪力 P s = p s A s P_s=p_sA_s P s = p s A s ;拉力 P n o m = 0.8 A s p t P_{nom}=0.8A_sp_t P n o m = 0.8 A s p t 。M20 8.8 級:91.875 kN 和 109.76 kN。
起因(上游) —(起點)
導致(下游) 三項都要滿足,上限 1.4
設計做法 常見失分位
三項都要滿足,上限 1.4 (All three must hold; the limit is 1.4)
F s ≤ P s F_s\le P_s F s ≤ P s ;F t ≤ P n o m F_t\le P_{nom} F t ≤ P n o m ;F s / P s + F t / P n o m ≤ 1.4 F_s/P_s+F_t/P_{nom}\le1.4 F s / P s + F t / P n o m ≤ 1.4 。資料足夠時也要檢查承壓。
起因(上游) F t F_t F t 拉力和距離成正比:頂排最大 F s F_s F s 剪力平均分 P s P_s P s , P n o m P_{nom} P n o m 每顆螺栓的承載力
導致(下游) 考試:三句結論缺一不可
考試答法
考試:三句結論缺一不可 (Exam: all three conclusions)
2023 PTE:F t = 100 < 109.76 F_t=100<109.76 F t = 100 < 109.76 、F s = 35 < 91.875 F_s=35<91.875 F s = 35 < 91.875 、0.381 + 0.911 = 1.292 < 1.4 0.381+0.911=1.292<1.4 0.381 + 0.911 = 1.292 < 1.4 ✓。詳解
起因(上游) 三項都要滿足,上限 1.4
導致(下游) —(最後一步)
導覽步驟
1. 荷載把托架撬開
荷載離開支承面 e e e ,產生力矩 P e Pe P e 。
這一步用到 P P P , e e e 荷載離開支承面 e M = P e M=P\,e M = P e 力矩把托架「撬開」
2. 繞底排轉動
y y y 由底排量起;∑ y 2 \sum y^2 ∑ y 2 量度整組螺栓的抵抗能力。
這一步用到 繞最底一排轉動 ∑ y 2 \textstyle\sum y^2 ∑ y 2 整組螺栓抵抗撬開的能力
3. 兩種力
拉力由力矩產生、頂排最大;剪力全部平均分。
這一步用到 F t F_t F t 拉力和距離成正比:頂排最大 F s F_s F s 剪力平均分
4. 三項驗算
剪力、拉力各自驗算,再加互制 ≤ 1.4。
這一步用到 P s P_s P s , P n o m P_{nom} P n o m 每顆螺栓的承載力 三項都要滿足,上限 1.4 考試:三句結論缺一不可
連接例題 4:托架螺栓(bolt)的剪力(shear force)與拉力(tensile force) 單獨開啟本例(Open example page)
驗算十顆 8.8 級 M16 螺栓,支承極限托架荷載 250 kN 250 kN ,偏心距(eccentricity) 200 mm 200 mm 。 每側豎向排列五顆,中心間距 90 mm 90 mm 。 鋼材為 S355。
原始來源:LectureNotes/Ch 2_Connection.pdf — 第 27 頁 、第 28 頁 。 標為已知(given) 的值來自題目或圖; 查表(lookup) 值來自指定表格;計算(calculated) 值由以下步驟求得;假設(assumptions) 均會明確說明。
Chapter 2 第 27 頁:200 mm 200 mm 是柱接頭外的荷載力臂(lever arm) 。三角形螺栓力圖繞最底螺栓線轉動,各距離從該線向上量。原圖(source diagram) 對照:Joint=接頭;Bolts are 90 mm c/c on both sides=兩側螺栓均為 90 mm 90 mm 中心間距;Bolt loads=螺栓受力;Maximum tension=最大拉力 F T F T 。圖中其餘拉力依序為 F T y 2 y 1 y 1 F T y 2 、F T y 3 y 1 y 1 F T y 3 、F T y 4 y 1 y 1 F T y 4 ,y 1 y 1 為最上排距離。裁圖下緣的原條件(已對照完整第 27 頁)為:F s ≤ P s F s ≤ P s 、F T ≤ P nom F T ≤ P nom ,以及 F s P s + F T P nom ≤ 1.4 P s F s + P nom F T ≤ 1.4 。三項須同時滿足;下文分別代入(substitution) 剪力、拉力及相互作用驗算。開啟原尺寸圖片 讀圖並整理已知資料(given data) 輸入資料 數值來源 已知荷載 250 kN 250 kN 已是極限荷載(ultimate load) ;向下箭嘴位於連接平面外。已知螺栓(bolt) 排列 兩側各五顆,相鄰兩排間距 90 mm 90 mm ,合共 10 10 顆。 計算所得各排距離 每側由底部轉動線量起:0 , 90 , 180 , 270 , 360 mm 0 , 90 , 180 , 270 , 360 mm 。 查表(table lookup) M16 的 A s = 157 mm 2 A s = 157 mm 2 ;8.8 級 p s = 375 p s = 375 、p t = 560 N mm 2 p t = 560 mm 2 N (Ch 2 第 3、9–10 頁)。 模型假設(assumption) 按講師近似法,假設托架為剛體,拉力(tensile force) 相對底部螺栓線呈線性分佈;採用標稱抗拉承載力(tension resistance) 0.8 A s p t 0.8 A s p t 。
計算前:辨認題型與選擇策略 荷載沿軸線拉扯上部螺栓(bolt) ,同時所有螺栓均承受豎向剪力(shear force) 。 使用平面外轉動模型,不是以形心(centroid) 為原點的平面內扭轉公式。 剪切、拉力(tensile force) 及相互作用(interaction) 須分別驗算(check) 。 本題螺栓計算沒有提供足夠完整板件/橫距(gauge) 尺寸,不能據此完成整個接頭的撬力(prying force) 及承壓(bearing) 驗證。
1. 求螺栓(bolt) 抗剪及標稱抗拉承載力(tension resistance) P s = 375 × 157 1,000 = 58.875 kN P s = 1 , 000 375 × 157 = 58.875 kN P t = 560 × 157 1,000 = 87.92 kN P t = 1 , 000 560 × 157 = 87.92 kN P nom = 0.8 × 87.92 = 70.336 kN P nom = 0.8 × 87.92 = 70.336 kN
折減 0.8 0.8 屬採用簡化模型的一部分。 標稱拉力(tensile force) 相互作用(interaction) 分母不能改用 87.92 87.92 。
動畫解說(Animation lab) 面外螺栓拉力與撬力(Prying) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
托架彎矩可在板件接觸處產生壓力,在螺栓列產生拉力。 每列距離須相對原題假定的轉動/受壓線量度。 彈性栓列模型中,較遠受拉列承受較大拉力,並可能同時承受直接剪力。 柔性板件可產生額外撬力;名義拉力及相互作用規則須按課程要求使用。 2. 對底排螺栓(bolt) 線求距離平方和 兩條豎向螺栓列的距離相同。 最底排對彎矩(bending moment) 抵抗的貢獻為 0 2 0 2 ,但分配直接剪力(direct shear) 時仍須計入其螺栓數。
J rows = 2 ( 0 2 + 90 2 + 180 2 + 270 2 + 360 2 ) J rows = 2 ( 0 2 + 90 2 + 180 2 + 270 2 + 360 2 ) = 2 ( 0 + 8,100 + 32,400 + 72,900 + 129,600 ) = 2 ( 0 + 8 , 100 + 32 , 400 + 72 , 900 + 129 , 600 ) = 2 × 243,000 = 486,000 mm 2 = 2 × 243 , 000 = 486 , 000 mm 2 M = P e = 250 × 200 = 50,000 kN · mm M = P e = 250 × 200 = 50 , 000 kN ⋅ mm
動畫解說(Animation lab) 面外螺栓拉力與撬力(Prying) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
托架彎矩可在板件接觸處產生壓力,在螺栓列產生拉力。 每列距離須相對原題假定的轉動/受壓線量度。 彈性栓列模型中,較遠受拉列承受較大拉力,並可能同時承受直接剪力。 柔性板件可產生額外撬力;名義拉力及相互作用規則須按課程要求使用。 3. 最大拉力(tensile force) 位於最上排 淺白解說(Simple explanation) :為何最上排螺栓拉力最大?托架想繞假定接觸線,把自己從支承面掀開。
示意圖,非按比例;尺寸以原題為準。 先採用課程模型指定的轉動/接觸線(Pivot / contact line)。 量各排螺栓至該線的距離。 驗算最大拉力(Tension)、直接剪力及共同作用(Interaction)。 注意(Remember): 位於轉動線的螺栓,仍可承受直接剪力。
相關概念與完整方法(Full method)
拉力與距離 y y 成正比。 設 F i = C y i F i = C y i ,彎矩(bending moment) 平衡給出 M = C Σ y 2 M = C ∑ y 2 ,因此 C = M J C = J M 。 最上排螺栓(bolt) 位於 y = 360 mm y = 360 mm ,承受最大拉力。
F T , max = 50,000 × 360 486,000 = 37.037 kN F T , max = 486 , 000 50 , 000 × 360 = 37.037 kN 37.037 < 70.336 kN 37.037 < 70.336 kN ,個別拉力驗算通過。
動畫解說(Animation lab) 面外螺栓拉力與撬力(Prying) 1 個概念 · 5 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
托架彎矩可在板件接觸處產生壓力,在螺栓列產生拉力。 每列距離須相對原題假定的轉動/受壓線量度。 彈性栓列模型中,較遠受拉列承受較大拉力,並可能同時承受直接剪力。 柔性板件可產生額外撬力;名義拉力及相互作用規則須按課程要求使用。 4. 均勻分配的直接剪力(direct shear) F s = P n = 250 10 = 25 kN F s = n P = 10 250 = 25 kN 25 < 58.875 kN 25 < 58.875 kN ,個別剪切驗算通過。
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 5. 組合作用與結論 淺白解說(Simple explanation) :兩項各自通過,還要檢查甚麼?同一顆螺栓同時做兩份工作,還要看共同作用(Interaction)。
示意圖,非按比例;尺寸以原題為準。 先分別驗算剪力(Shear)及拉力(Tension)。 再計算課程指定的剪拉共同作用式。 用該式自己的界限,不能借用鋼柱的界限。 注意(Remember): 所給螺栓共同作用界限 1.4,不能取代個別剪力及拉力驗算。
相關概念與完整方法(Full method)
F s P s + F T P nom P s F s + P nom F T = 25 58.875 + 37.037 70.336 = 58.875 25 + 70.336 37.037 = 0.424628 + 0.526573 = 0.951201 ≤ 1.4 = 0.424628 + 0.526573 = 0.951201 ≤ 1.4 通過。
在講師近似模型下,螺栓(bolt) 滿足全部三項已計算的剪力(shear force) /拉力(tensile force) 條件,這就是題目要求的螺栓結果。 板厚、承壓(bearing) 邊緣細部及翼緣(flange) 螺栓橫距(gauge) 資料不足,無法確認所有其他接頭極限狀態(limit state) ; 不可宣稱那些項目已驗算(check) 。
動畫解說(Animation lab) 面外螺栓拉力與撬力(Prying) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
托架彎矩可在板件接觸處產生壓力,在螺栓列產生拉力。 每列距離須相對原題假定的轉動/受壓線量度。 彈性栓列模型中,較遠受拉列承受較大拉力,並可能同時承受直接剪力。 柔性板件可產生額外撬力;名義拉力及相互作用規則須按課程要求使用。 精簡考試答案(exam answer) P s = 58.875 kN P s = 58.875 kN ,P nom = 70.336 kN P nom = 70.336 kN 。對底部螺栓(bolt) 線,Σ y 2 = 486,000 mm 2 ∑ y 2 = 486 , 000 mm 2 。 F T , max = 250 × 200 × 360 486,000 = 37.037 kN F T , max = 486 , 000 250 × 200 × 360 = 37.037 kN ,F s = 25 kN F s = 25 kN 。個別上限通過,相互作用(interaction) = 0.9512 < 1.4 = 0.9512 < 1.4 。 螺栓在指定近似剪力(shear force) /拉力(tensile force) 模型下合格。
應避免的錯誤 不要把 250 kN 250 kN 再乘分項系數。 此模型繞底部轉動,不要從螺栓群(bolt group) 形心(centroid) 量 y y 。 分配直接剪力(direct shear) 時,不要漏掉底部螺栓(bolt) 。 通過 1.4 1.4 相互作用(interaction) 限值,不能代替個別剪切/拉力(tensile force) 上限。 處理陌生變式的程序 辨認平面外轉動及指定支點。 列出所有 y y 距離,把每顆實際螺栓(bolt) 都計入 Σ y 2 ∑ y 2 。 計算最大拉力(tensile force) 及均勻直接剪力(direct shear) 。 先驗算(check) 每項個別承載力(resistance) ,再驗算相互作用(interaction) 。 說明模型及欠缺的板件/撬力(prying force) 資料。 獨立自我測試 自己試一試。 把同一荷載移至偏心距(eccentricity) 400 mm 400 mm ,現有螺栓群(bolt group) 仍合格嗎?
顯示答案及解釋 拉力(tensile force) 加倍至 74.074 kN 74.074 kN ,超過 70.336 70.336 。 相互作用(interaction) 變為 25 58.875 + 74.074 70.336 ≈ 1.478 > 1.4 58.875 25 + 70.336 74.074 ≈ 1.478 > 1.4 。 拉力及相互作用均不合格,剪力(shear force) 仍為 25 kN 25 kN 。
動畫解說(Animation lab) 面外螺栓拉力與撬力(Prying) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
托架彎矩可在板件接觸處產生壓力,在螺栓列產生拉力。 每列距離須相對原題假定的轉動/受壓線量度。 彈性栓列模型中,較遠受拉列承受較大拉力,並可能同時承受直接剪力。 柔性板件可產生額外撬力;名義拉力及相互作用規則須按課程要求使用。 連接例題 5:分開承受彎矩(bending moment)及剪力(shear force)的螺栓群(bolt group) 單獨開啟本例(Open example page)

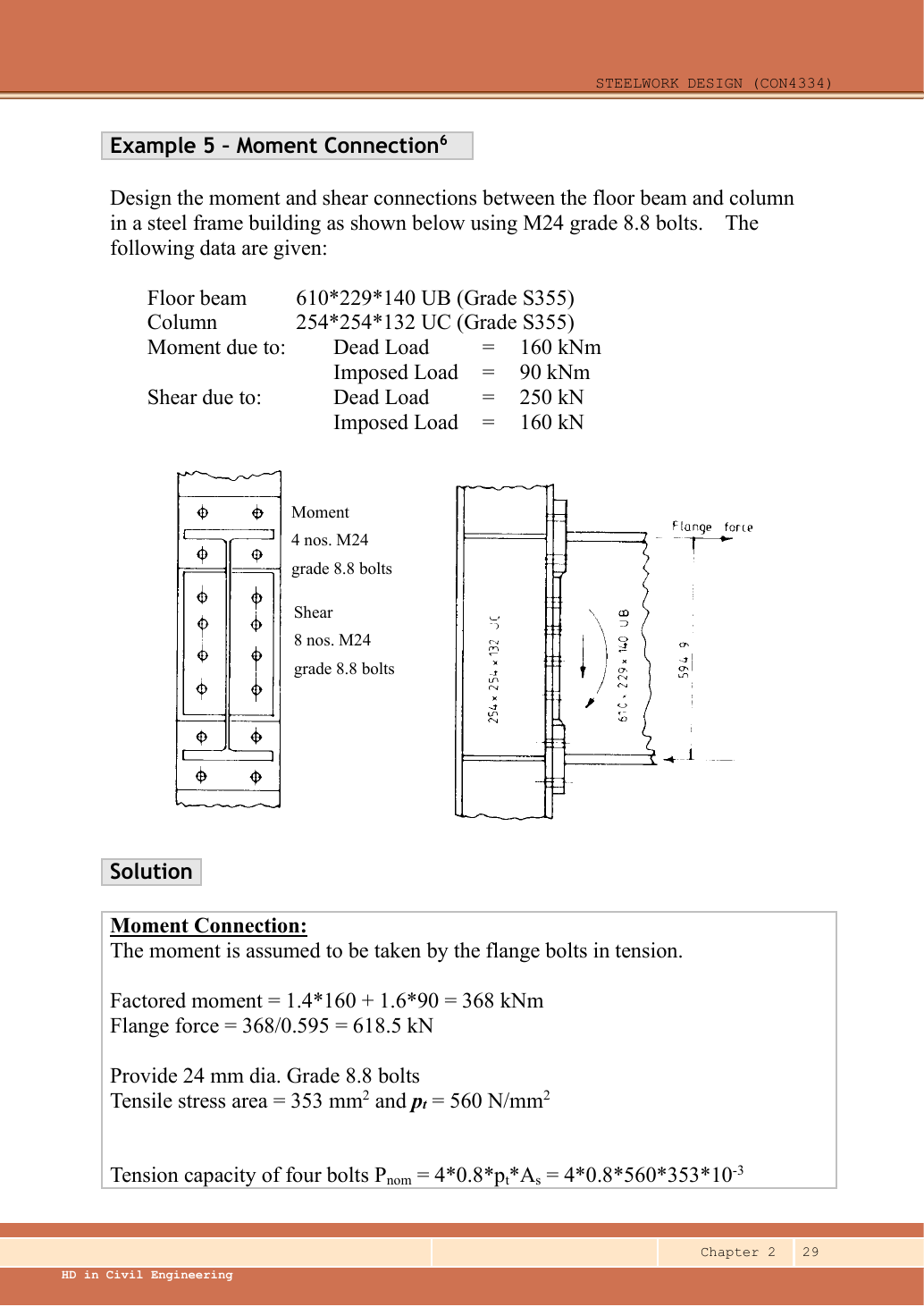

設計把 610 × 229 × 140 610 × 229 × 140 UB 樓面樑連至 254 × 254 × 132 254 × 254 × 132 UC 的螺栓群(bolt group) 。 鋼材為 S355,螺栓為 8.8 級 M24。 特徵彎矩為恆載(dead load) 160 kN · m 160 kN ⋅ m 、外加荷載(imposed load) 90 kN · m 90 kN ⋅ m ; 特徵剪力為恆載 250 kN 250 kN 、外加荷載 160 kN 160 kN 。

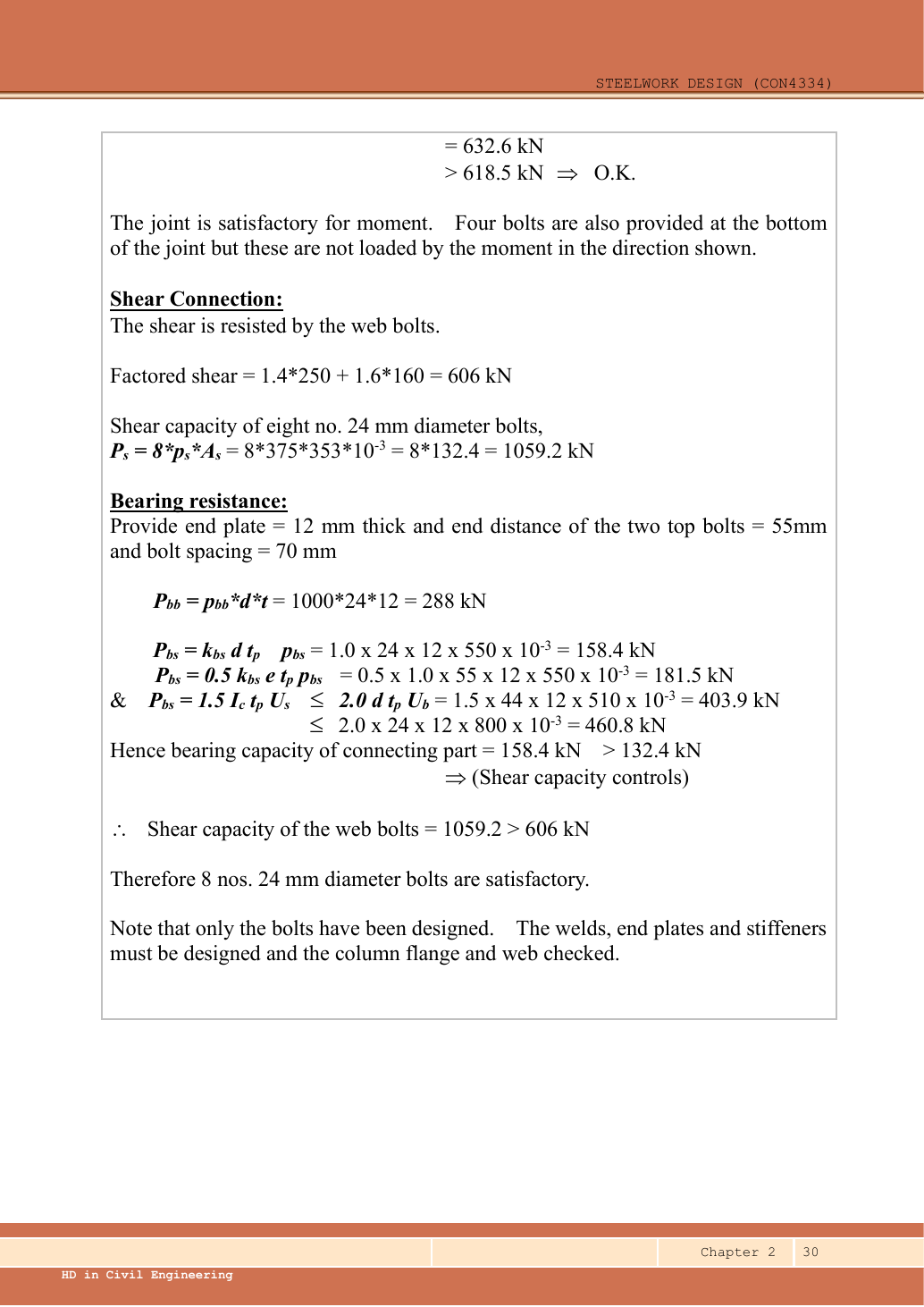

原始來源:LectureNotes/Ch 2_Connection.pdf — 第 29 頁 、第 30 頁 。 標為已知(given) 的值來自題目或圖; 查表(lookup) 值來自指定表格;計算(calculated) 值由以下步驟求得;假設(assumptions) 均會明確說明。

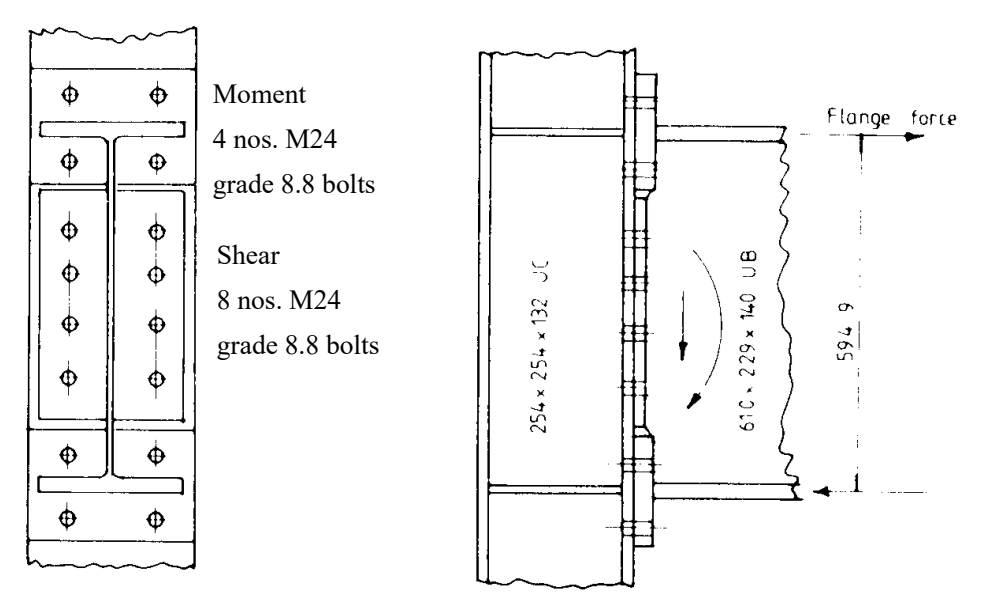

Chapter 2 第 29 頁: 上翼緣(flange) 四顆螺栓抵抗圖示彎矩的拉力,腹板(web) 八顆抵抗剪力,另有對應下方四顆。Moment=彎矩;Shear=剪力;Flange force=翼緣力;兩個相反的水平箭嘴形成力偶。圖上細字標 594.9 mm 594.9 mm ,講師解答(solution) 取約 595 mm 595 mm ,下文沿用該取整力臂。開啟原尺寸圖片 讀圖並整理已知資料(given data) 輸入資料 數值來源 已知作用 題目表格分列彎矩(bending moment) 及剪力(shear force) 的恆載(dead load) /外加分量,各自乘一次分項系數。 已知力偶臂 講師圖/解答(solution) 的翼緣(flange) 力作用線間距為 595 mm 595 mm ,不是標稱樑深 610 mm 610 mm 。 所選緊固件 上翼緣四顆,下翼緣另四顆供反向彎矩使用,腹板(web) 八顆;全部為 M24。 所選承壓(bearing) 細部 講師第 30 頁選用端板(end plate) 厚 12 mm 12 mm 、端距(end distance) 55 mm 55 mm 、縱距(pitch) 70 mm 70 mm 。這些是設計選擇,不是原題給定值。 查表(table lookup) M24 的 A s = 353 mm 2 A s = 353 mm 2 ;8.8 級 p t = 560 p t = 560 、p s = 375 p s = 375 、p bb = 1,000 p bb = 1 , 000 ;S355 的 p bs = 550 p bs = 550 、U s = 510 U s = 510 ;U b = 800 N mm 2 U b = 800 mm 2 N 。
計算前:辨認題型與選擇策略 使用來源的理想化模型:彎矩(bending moment) 由翼緣(flange) 的拉/壓力(compressive force) 偶抵抗,豎向剪力(shear force) 由另一組腹板(web) 螺栓(bolt) 承受。 彎矩除以垂直力偶臂,便是翼緣力。 兩群各有指定作用,所以不能把翼緣拉力(tensile force) 分配給腹板螺栓。
1. 設計受拉翼緣(tension flange) 螺栓群(bolt group) 淺白解說(Simple explanation) :兩個翼緣力怎樣形成彎矩?兩個相反方向的力形成力偶(Couple),像雙手轉方向盤。
示意圖,非按比例;尺寸以原題為準。 先找兩條真正力作用線之間的距離。 所需力 = 彎矩(Moment)÷ 該距離。 用這個力設計相應的翼緣螺栓/焊縫組。 注意(Remember): 兩條力線的距離,不一定就是截面總高度(Overall depth)。
相關概念與完整方法(Full method)
M = 1.4 × 160 + 1.6 × 90 = 224 + 144 = 368 kN · m M = 1.4 × 160 + 1.6 × 90 = 224 + 144 = 368 kN ⋅ m F flange = M z = 368 0.595 = 618.487 kN F flange = z M = 0.595 368 = 618.487 kN P nom , one = 0.8 × 560 × 353 1,000 = 158.144 kN P nom , one = 1 , 000 0.8 × 560 × 353 = 158.144 kN n ≥ 618.487 158.144 = 3.911 → 選 4 n ≥ 158.144 618.487 = 3.911 → 選 4 整群標稱抗拉承載力:P nom = 4 × 158.144 = 632.576 kN > 618.487 P nom = 4 × 158.144 = 632.576 kN > 618.487 通過。
圖示彎矩(bending moment) 方向下,下翼緣(flange) 區域提供壓力(compressive force) ,上方螺栓群受拉。 下方另四顆不能加進上群承載力(resistance) ; 它們供反向彎矩或對應細部使用。
動畫解說(Animation lab) 面外螺栓拉力與撬力(Prying) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
托架彎矩可在板件接觸處產生壓力,在螺栓列產生拉力。 每列距離須相對原題假定的轉動/受壓線量度。 彈性栓列模型中,較遠受拉列承受較大拉力,並可能同時承受直接剪力。 柔性板件可產生額外撬力;名義拉力及相互作用規則須按課程要求使用。 2. 設計剪力(shear force) 螺栓群(bolt group) 淺白解說(Simple explanation) :螺栓在哪裏被剪?(Bolt shear)板件交界面像剪刀,想橫向剪過螺栓。
示意圖,非按比例;尺寸以原題為準。 數實際傳力的剪切面(Shear planes),不只數畫了幾塊板。 按該剪切面選光身或螺紋面積(Shank / threaded area)。 螺栓組抗力要與這一組實際傳遞的力比較。 注意(Remember): 拼接(Splice)兩側的螺栓,不是全部並排共同承受同一半荷載。
相關概念與完整方法(Full method)
V = 1.4 × 250 + 1.6 × 160 = 350 + 256 = 606 kN V = 1.4 × 250 + 1.6 × 160 = 350 + 256 = 606 kN P s , one = 375 × 353 1,000 = 132.375 kN P s , one = 1 , 000 375 × 353 = 132.375 kN 對 8 8 顆腹板螺栓,每顆荷載需求:606 8 = 75.75 kN 8 606 = 75.75 kN P s , group = 8 × 132.375 = 1,059.0 kN > 606 P s , group = 8 × 132.375 = 1 , 059.0 kN > 606 通過。
來源核對。 來源把已捨入的 132.4 132.4 相乘後印成 1,059.2 kN 1 , 059.2 kN ;由表格輸入值保留精度相乘,應得 1,059.0 kN 1 , 059.0 kN ,結論不變。
動畫解說(Animation lab) 數清螺栓剪切面(Shear planes) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載須跨越被連接鋼板之間的界面。 搭接(lap joint)使每支螺栓有一個剪切面。 對稱雙蓋板接頭可提供兩個剪切面;應數實際傳力界面,不能只數看見的鋼板。 按原教材選螺栓面積及剪切強度,再分別檢查承壓、板件承載力及構造要求。 3. 驗算(check) 所選端板(end plate) 的承壓(bearing) 使用 d = 24 mm d = 24 mm 及標準孔 d 0 = 26 mm d 0 = 26 mm 。 所選板厚 12 mm 12 mm ,縱距(pitch) 70 mm 70 mm ,孔間淨距為 44 mm 44 mm ; 所選端距(end distance) 為 55 mm 55 mm 。
P bb = 24 × 12 × 1,000 1,000 = 288 kN P bb = 1 , 000 24 × 12 × 1 , 000 = 288 kN l c = 70 − 26 = 44 mm l c = 70 − 26 = 44 mm B 1 = 24 × 12 × 550 1,000 = 158.4 kN B 1 = 1 , 000 24 × 12 × 550 = 158.4 kN B 2 = 0.5 × 55 × 12 × 550 1,000 = 181.5 kN B 2 = 1 , 000 0.5 × 55 × 12 × 550 = 181.5 kN 孔間淨距項:1.5 × 44 × 12 × 510 1,000 = 403.92 kN 1 , 000 1.5 × 44 × 12 × 510 = 403.92 kN 上限:2 × 24 × 12 × 800 1,000 = 460.8 kN 1 , 000 2 × 24 × 12 × 800 = 460.8 kN P bs = min ( 158.4 , 181.5 , 403.92 , 460.8 ) = 158.4 kN P bs = min ( 158.4 , 181.5 , 403.92 , 460.8 ) = 158.4 kN
兩項承壓承載力(resistance) 均大於每顆荷載需求 75.75 kN 75.75 kN ,也高於抗剪承載力(shear resistance) 132.375 kN 132.375 kN ,所以腹板(web) 螺栓群(bolt group) 由剪切控制。
動畫解說(Animation lab) 承壓與剩餘韌帶(Bearing / tear-out) 1 個概念 · 3 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
荷載藉螺栓與連接板孔壁的接觸傳遞。 孔周鋼板承受局部承壓應力;螺栓承壓與鋼板承壓須分開驗算。 較短韌帶可能向端部撕裂;荷載方向決定應檢查哪一邊。 對每層板件計算所有指定承壓及韌帶限值,採用最小的適用承載力。 4. 清楚說明實際完成了甚麼設計 淺白解說(Simple explanation) :題目少了一個數,怎麼辦?計算機不能替圖紙補出從未給過的尺寸。
示意圖,非按比例;尺寸以原題為準。 分開已知值(Given)、查表值(Lookup)及計算值(Calculated)。 先完成資料足夠的驗算。 在有條件結果(Conditional result)旁列明欠缺輸入。 注意(Remember): 示範假設(Illustrative assumption)不可悄悄變成原題已知值。
相關概念與完整方法(Full method)
在來源力偶模型下,翼緣(flange) 螺栓(bolt) 拉力(tensile force) 及腹板(web) 螺栓剪力(shear force) /承壓(bearing) 驗算(check) 通過。 來源明確說明只設計了螺栓; 焊縫(weld) 、端板(end plate) 、加勁肋(stiffener) 、柱翼緣及柱腹板仍須另外設計。 12 mm 12 mm 端板的承壓計算,不等於完整的端板彎曲/撬力(prying force) 驗算。
動畫解說(Animation lab) 分開力偶與剪力(Moment connection) 5 個概念 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
簡化抗彎連接把不同作用分配到不同緊固件群。 相反翼緣力相隔 z,形成抵抗彎矩的力偶:F = z M 。 在此模型中,腹板螺栓或焊縫承擔指定垂直剪力。 翼緣力、腹板剪力、板件承壓及構造細節均須按要求驗算。 精簡考試答案(exam answer) ULS M = 368 kN · m M = 368 kN ⋅ m ,翼緣(flange) 力 = 618.487 kN = 618.487 kN 。 四顆 8.8 級 M24 翼緣螺栓(bolt) 的標稱抗拉承載力(tension resistance) 為 632.576 kN 632.576 kN 。 ULS V = 606 kN V = 606 kN ,八顆 M24 腹板(web) 螺栓抗剪承載力(shear resistance) 為 1,059.0 kN 1 , 059.0 kN 。 所選 12 mm 12 mm 板件,每顆螺栓承壓(bearing) 288 kN 288 kN ,板件承壓 158.4 kN 158.4 kN ,兩者均 > 75.75 kN > 75.75 kN 。 螺栓通過; 其他接頭部件不在來源計算範圍內。
應避免的錯誤 使用 595 mm 595 mm 力偶臂,不是標稱樑深 610 mm 610 mm 。 不要把下方受壓側螺栓(bolt) 加進上方受拉群。 只驗算(check) 承壓(bearing) 後,不可說端板(end plate) 已完成全面設計。 處理陌生變式的程序 彎矩(bending moment) 及剪力(shear force) 分量分別乘分項系數。 用指定力偶臂把彎矩換成翼緣(flange) 力。 按螺栓(bolt) 標稱抗拉承載力(tension resistance) 選擇受拉群數量。 把剪力分配給腹板(web) 群,並驗算(check) 其承壓(bearing) 路徑。 列明螺栓練習尚未包括哪些接頭部件。 獨立自我測試 自己試一試。 若極限彎矩(bending moment) 增至 400 kN · m 400 kN ⋅ m ,力偶臂仍為 595 mm 595 mm ,仍用四顆翼緣(flange) 螺栓(bolt) ,受拉群足夠嗎?
顯示答案及解釋 F = 400 0.595 = 672.269 kN > 632.576 kN F = 0.595 400 = 672.269 kN > 632.576 kN ,所以不足。所需數量 ≥ 672.269 158.144 = 4.251 ≥ 158.144 672.269 = 4.251 ; 只按強度至少需要 5 5 顆,但最終對稱佈置及板件/撬力(prying force) 設計亦須修訂。
動畫解說(Animation lab) 面外螺栓拉力與撬力(Prying) 1 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
托架彎矩可在板件接觸處產生壓力,在螺栓列產生拉力。 每列距離須相對原題假定的轉動/受壓線量度。 彈性栓列模型中,較遠受拉列承受較大拉力,並可能同時承受直接剪力。 柔性板件可產生額外撬力;名義拉力及相互作用規則須按課程要求使用。 動畫解說(Animation lab) 面外螺栓拉力與撬力(Prying) 2 個概念 · 3 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
托架彎矩可在板件接觸處產生壓力,在螺栓列產生拉力。 每列距離須相對原題假定的轉動/受壓線量度。 彈性栓列模型中,較遠受拉列承受較大拉力,並可能同時承受直接剪力。 柔性板件可產生額外撬力;名義拉力及相互作用規則須按課程要求使用。 長接頭和厚夾層★☆☆ 了解即可 來源:Chapter 2 第 24 頁。 超過兩顆螺栓而接頭長度超過 500 mm → 剪力承載力要按條文 9.3.6.1.4 折減;普通螺栓夾住的總厚度超過 5 倍螺栓直徑 → 按條文 9.3.6.1.5(large grip)折減。課程資料沒有這兩條的公式,所以只需說明「需要折減」,不要自己編系數。
動畫解說(Animation lab) 長接頭的荷載分配(Long joints) 1 個概念 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
多支螺栓共同傳力,但長接頭不一定能完全平均分配。 連接板件的變形相容性會影響端部螺栓所承受的力。 接頭長度沿傳力方向量度;夾持長度(grip)則穿過被連接板件厚度。 只在符合條件時採用長接頭或大夾持長度的折減;此圖箭頭只示意分配差異。 角焊縫:喉厚和每毫米承載力★★★ 必考 白話重點
角焊縫最容易斷的地方是三角形最窄處——喉厚(throat),約等於焊腳的 0.7 倍。所以每毫米焊縫能承受 0.7 s p w / 1000 kN 0.7\,s\,p_w/1000\text{ kN} 0.7 s p w /1000 kN 。
淺白解說(Simple explanation) :為何焊喉比焊腳小?(Weld throat)穿過焊縫的最短切面,比外側量到的焊腳薄。
示意圖,非按比例;尺寸以原題為準。 題述等腳 90° 角焊縫:喉厚(Throat)約為 0.7 × 焊腳(Leg)。 喉面積乘配對的焊縫設計強度(Weld design strength)。 求每毫米抗力時,想像只取長 1 mm 的小條焊縫。 注意(Remember): 查強度時要同時配對鋼級(Steel grade)與焊條級別(Electrode class)。
相關概念與完整方法(Full method)
來源:Chapter 2 第 31–33 頁。 兩焊腳相等(s s s )的 90° 角焊縫,有效喉厚 a ≈ 0.7 s a\approx0.7s a ≈ 0.7 s ,是穿過焊縫最短的切面。簡化方法:把每毫米焊縫受到的合力 q q q ,和每毫米喉部的承載力比較。
q capacity = a p w 1,000 = 0.7 s p w 1,000 q capacity = 1 , 000 a p w = 1 , 000 0.7 s p w 單位:kN mm mm kN 。所需焊腳:s = 1,000 q required 0.7 p w s = 0.7 p w 1 , 000 q required 單位:mm mm 。
p w p_w p w 要同時看母材和焊條:S355 配 42 級焊條 → 250 N/mm²(「42」不是 p w p_w p w );S275 → 220;S355 配 35 級 → 220;S460 配 50 級 → 280。
(只需認識)方向法把力分成沿焊縫方向 F L F_L F L 和橫向 F T F_T F T ,橫向承載力可以提高 K K K 倍,再用 ( F L / P L ) 2 + ( F T / P T ) 2 ≤ 1 (F_L/P_L)^2+(F_T/P_T)^2\le1 ( F L / P L ) 2 + ( F T / P T ) 2 ≤ 1 。課程的數值例題都用簡化方法,不要混用。
概念地圖:角焊縫怎樣受力:喉厚、每毫米承載力和有效長度 動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 1 個概念 · 6 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 例子:6 mm 焊縫每毫米能承受多少?★★☆ 常考 白話重點
跟着下面兩步做:先計喉厚的面積,再乘焊縫強度。
淺白解說(Simple explanation) :先統一單位(Units)換單位像換尺子,物件本身沒有改變。
示意圖,非按比例;尺寸以原題為準。 1 kN = 1,000 N 1 kN = 1 , 000 N ;1 m = 1,000 mm 1 m = 1 , 000 mm 。面積(Area)換兩次長度;慣性矩(Inertia)換四次。 先換單位,再代數值,最後核對結果單位。 注意(Remember): 1 kN · m = 1,000,000 N · mm 1 kN ⋅ m = 1 , 000 , 000 N ⋅ mm ,不是 1,000。
相關概念與完整方法(Full method)
來源:Chapter 2 第 31 頁及 L2 投影片 6。 要求:每毫米焊縫的承載力。已知焊腳 s = 6 mm s=6\text{ mm} s = 6 mm 、S355 配 42 級焊條 → 查 Table 9.2a 得 p w = 250 N/mm 2 p_w=250\text{ N/mm}^2 p w = 250 N/mm 2 。
一毫米長焊縫(weld) 條帶的喉部面積 一毫米長的條帶,其喉部面積是 a × 1 mm a × 1 mm 。 先求喉厚(throat thickness) ,這就是公式出現 0.7 0.7 的原因。
a = 0.7 × 6 = 4.2 mm a = 0.7 × 6 = 4.2 mm ;A strip = 4.2 mm × 1 mm = 4.2 mm 2 A strip = 4.2 mm × 1 mm = 4.2 mm 2 。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 喉部面積乘以設計強度(design strength) P strip = 4.2 mm 2 × 250 N mm 2 = 1,050 N = 1.05 kN P strip = 4.2 mm 2 × 250 mm 2 N = 1 , 050 N = 1.05 kN q = 1.05 kN 1 mm = 1.05 kN mm q = 1 mm 1.05 kN = 1.05 mm kN
精簡考試答案(exam answer) : q = 0.7 × 6 × 250 1,000 = 1.05 kN mm q = 1 , 000 0.7 × 6 × 250 = 1.05 mm kN 。這是每單位有效長度(effective length) 的承載力(resistance) ; 乘以有效焊縫(weld) 長度,才得到總承載力。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 2 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 自己試一試。 相同材料下,8 mm 8 mm 焊縫的對應承載力是多少?
顯示答案及解釋 a = 0.7 × 8 = 5.6 mm a = 0.7 × 8 = 5.6 mm 。q = 5.6 × 250 1,000 = 1.40 kN mm q = 1 , 000 5.6 × 250 = 1.40 mm kN 。材料不變時,承載力與焊腳尺寸(leg size) 成正比。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 1 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 考試貼士
一行寫完:q = 0.7 × 6 × 250 / 1000 = 1.05 kN/mm q=0.7\times6\times250/1000=1.05\text{ kN/mm} q = 0.7 × 6 × 250/1000 = 1.05 kN/mm 。總承載力 = q × q\times q × 有效長度。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 1 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 焊縫有效長度和尺寸規定★★☆ 常考 淺白解說(Simple explanation) :畫出來的長度,不全都算有效課程模型不把焊縫起點與終點全部算作有效傳力部分。
示意圖,非按比例;尺寸以原題為準。 先由強度求所需有效長度(Effective length)。 每一道獨立焊縫分別加回指定端部修正。 向上取整後,再查最小尺寸、間距及回焊(Returns)。 注意(Remember): 強度足夠,不代表構造細節(Detailing)已全部合格。
相關概念與完整方法(Full method)

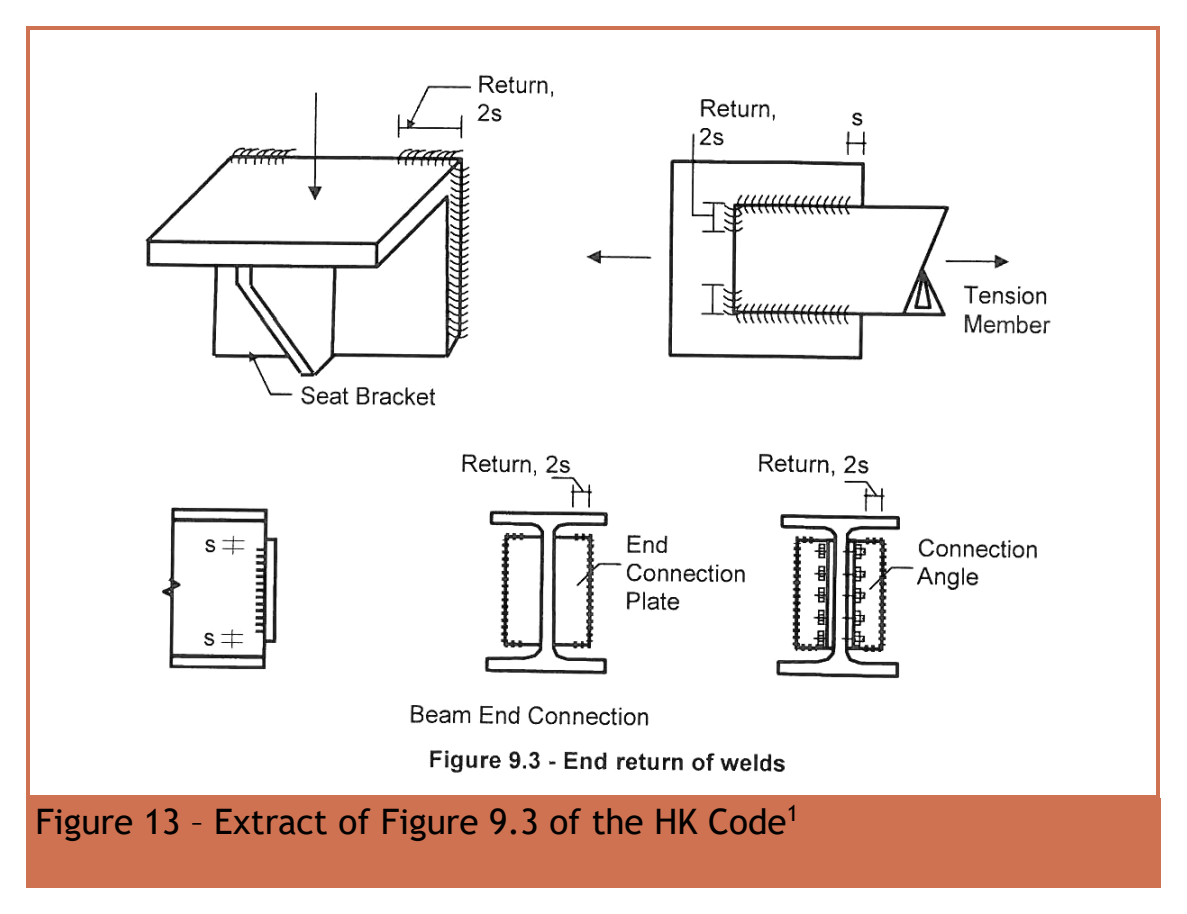

Chapter 2 第 34 頁,Figure 9.3: 端部回焊(end return)繞過轉角(rotation) 延續焊縫(weld) ,並非主要縱向傳力焊縫。原圖(source diagram) 標示 Return, 2 s 2 s =回焊長(weld length) 度 2 s 2 s ;s s 為焊腳(weld leg) 。Seat Bracket=承托托架;Tension Member=受拉構件;End Connection Plate=端部連接板;Connection Angle=連接角鋼(angle section) ;Beam End Connection=樑端連接。開啟原尺寸圖片 來源:Chapter 2 第 33–34 頁。 直線焊縫:有效長度 L eff = L 實際 − 2 s L_{\text{eff}}=L_{\text{實際}}-2s L eff = L 實際 − 2 s (扣除頭尾)。設計時倒過來:所需有效長度 + 2 s 2s 2 s ,再向上取整。每一段 焊縫都要扣,不是整個連接只扣一次。
最小有效長度:4 s 4s 4 s 和 40 mm 取較大。最小焊腳(按較厚的那塊板):≤6 mm 板 → 3 mm;7–13 mm → 5 mm;14–19 mm → 6 mm;>19 mm → 8 mm。沿板邊焊時的最大焊腳:板厚 < 6 mm → 板厚;≥ 6 mm → 板厚 − 2 mm。
轉角回焊(return)至少 2 s 2s 2 s ;搭接長度至少 max ( 5 t , 25 mm ) \max(5t,\,25\text{ mm}) max ( 5 t , 25 mm ) (t t t 取較薄的板)。端部連接的縱向焊縫長度,不可短於兩條焊縫之間的橫向距離。間斷焊縫不適用於疲勞情況。答題時除了強度,也要寫這些尺寸檢查。
連接例題 6:使兩條焊縫(weld)長度對荷載線平衡 單獨開啟本例(Open example page)

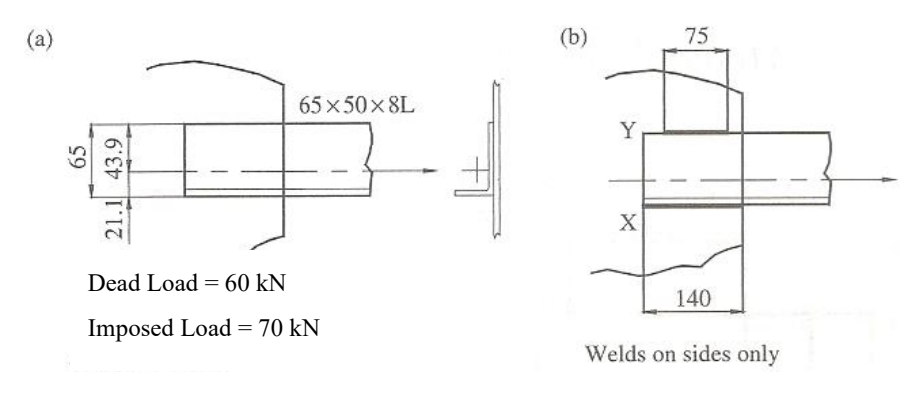

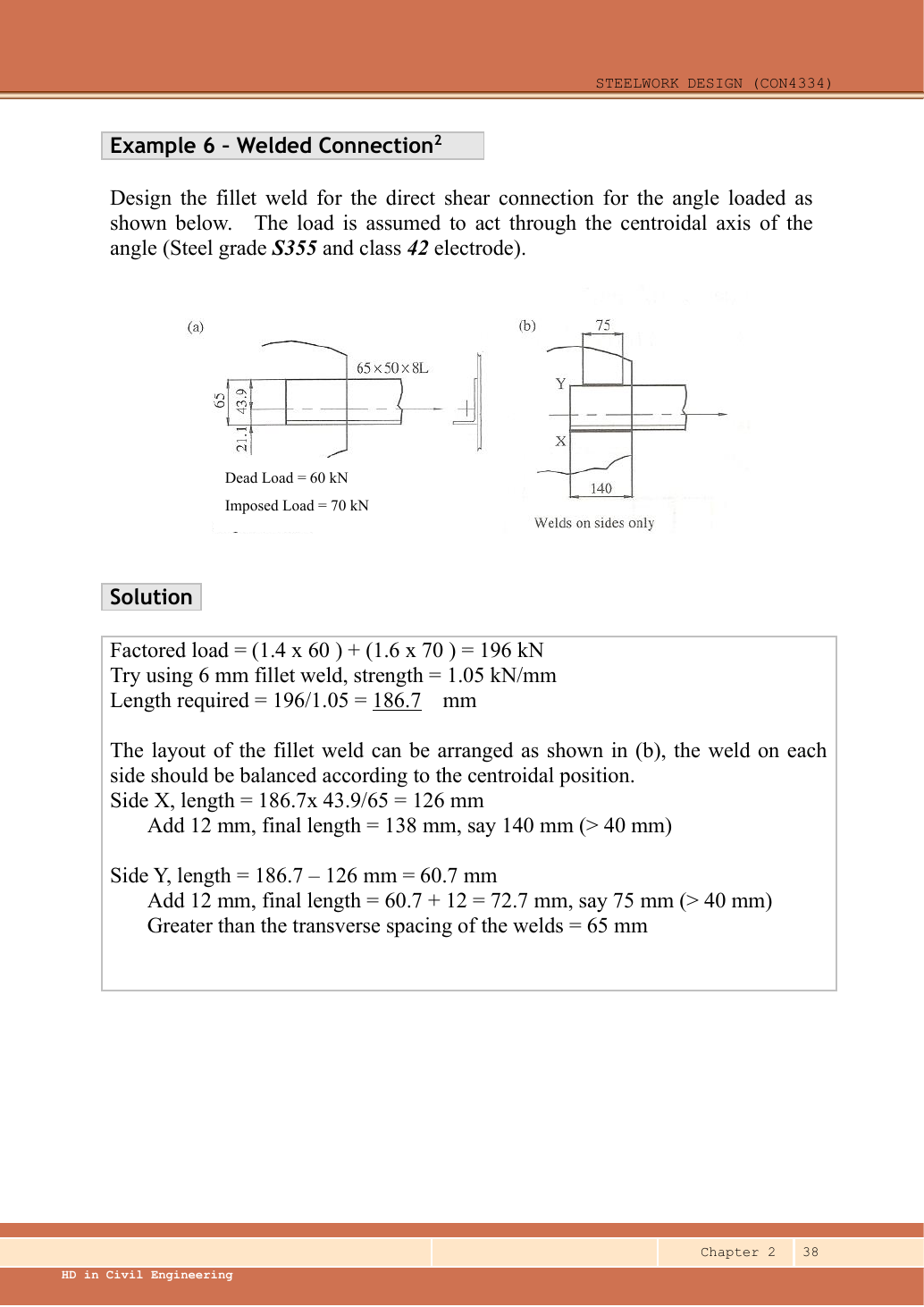

為 65 × 50 × 8 65 × 50 × 8 角鋼設計兩側角焊縫(fillet weld) 。 角鋼承受通過其形心(centroid) 的特徵拉力(tensile force) :恆載(dead load) 60 kN 60 kN 、外加荷載(imposed load) 70 kN 70 kN 。 鋼材為 S355,焊條為 Class 42。
原始來源:LectureNotes/Ch 2_Connection.pdf — 第 38 頁 。 標為已知(given) 的值來自題目或圖; 查表(lookup) 值來自指定表格;計算(calculated) 值由以下步驟求得;假設(assumptions) 均會明確說明。
Chapter 2 第 38 頁: 圖 (a) 的虛線為形心荷載線,距下方 X 側 21.1 mm 21.1 mm 、距上方 Y 側 43.9 mm 43.9 mm ,兩側相距 65 mm 65 mm ,兩個形心距離相加亦為 65 mm 65 mm 。Dead Load=恆載,Imposed Load=外加荷載。圖 (b) 的 X、Y 標示對應兩側焊縫;Welds on sides only=只在兩側施焊。開啟原尺寸圖片 讀圖並整理已知資料(given data) 輸入資料 數值來源 已知荷載 恆載(dead load) 60 kN 60 kN 、外加荷載(imposed load) 70 kN 70 kN ;箭嘴通過虛線形心(centroid) 軸。 已知幾何 左圖標示 65 × 50 × 8 65 × 50 × 8 L;連接角肢寬 65 mm 65 mm ,形心距為 21.1 21.1 及 43.9 mm 43.9 mm 。 設計選擇 講師試用 6 mm 6 mm 焊腳(weld leg) ,最終兩側實際長度(actual length) 為 X 側 140 mm 140 mm 、Y 側 75 mm 75 mm ,見右圖。 查表(table lookup) Table 9.2a,S355 列/Class 42 欄:p w = 250 N mm 2 p w = 250 mm 2 N 。喉厚(throat thickness) a = 0.7 s a = 0.7 s 。
計算前:辨認題型與選擇策略 較長的焊縫(weld) 須放在較接近荷載線的一側。 把相距 65 mm 65 mm 的兩條平行焊縫視為承受拉力(tensile force) 的兩個支承:力平衡給出 R X + R Y = P R X + R Y = P ; 對 X 側取矩,得 R Y × 65 = P × 21.1 R Y × 65 = P × 21.1 。 若兩條焊縫長度相同,連接的合力(resultant force) 線便會偏離角鋼(angle section) 形心(centroid) 。
1. 求已乘分項系數的拉力(tensile force) P = 1.4 × 60 + 1.6 × 70 = 84 + 112 = 196 kN P = 1.4 × 60 + 1.6 × 70 = 84 + 112 = 196 kN
動畫解說(Animation lab) 從特徵荷載到設計荷載(Load factors) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
G 是永久荷載,Q 是外加荷載;面荷載與線荷載的單位也不同。 本示意使用課程重力組合 1.4 G + 1.6 Q ; 原文其他荷載組合仍使用各自的係數。 示意取 G = 5 m 2 kN ; 調整 Q,觀察兩種荷載各自的貢獻。 不可直接把此極限狀態(ULS)總荷載代入撓度公式;須遵從指定的正常使用狀態(SLS)荷載。 2. 選擇試算焊腳(weld leg) ,求每單位長度承載力(resistance) 淺白解說(Simple explanation) :為何焊喉比焊腳小?(Weld throat)穿過焊縫的最短切面,比外側量到的焊腳薄。
示意圖,非按比例;尺寸以原題為準。 題述等腳 90° 角焊縫:喉厚(Throat)約為 0.7 × 焊腳(Leg)。 喉面積乘配對的焊縫設計強度(Weld design strength)。 求每毫米抗力時,想像只取長 1 mm 的小條焊縫。 注意(Remember): 查強度時要同時配對鋼級(Steel grade)與焊條級別(Electrode class)。
相關概念與完整方法(Full method)
s = 6 mm → a = 0.7 × 6 = 4.2 mm s = 6 mm → a = 0.7 × 6 = 4.2 mm q = a p w 1,000 = 4.2 × 250 1,000 = 1.05 kN mm q = 1 , 000 a p w = 1 , 000 4.2 × 250 = 1.05 mm kN 所需有效總長度:P q = 196 1.05 = 186.667 mm q P = 1.05 196 = 186.667 mm
角鋼(angle section) 邊緣厚 8 mm 8 mm ,按來源的邊緣焊縫(weld) 最大焊腳 8 − 2 = 6 mm 8 − 2 = 6 mm ,可採用這個選擇。 支承板厚度(thickness) 未提供; 它對最小焊縫尺寸規則的影響,仍是須滿足的細部條件。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 2 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 3. 分配兩側的作用力及有效長度(effective length) 淺白解說(Simple explanation) :兩邊焊縫為何不一樣長?兩側焊縫要圍繞真正的施力線共同保持平衡。
示意圖,非按比例;尺寸以原題為準。 找荷載作用線(Load line)及至各焊縫的力臂(Lever arm)。 除了力的總和,也要滿足力矩平衡(Moment equilibrium)。 把各側分到的力,分別換成所需焊長。 注意(Remember): 不能只看外形,就未經平衡計算而假定兩側受力相等。
相關概念與完整方法(Full method)
R Y = 196 × 21.1 65 = 63.6246 kN R Y = 65 196 × 21.1 = 63.6246 kN R X = 196 − 63.6246 = 132.3754 kN R X = 196 − 63.6246 = 132.3754 kN 亦可直接算 196 × 43.9 65 65 196 × 43.9 。L X , eff = 132.3754 1.05 = 126.0718 mm L X , eff = 1.05 132.3754 = 126.0718 mm L Y , eff = 63.6246 1.05 = 60.5949 mm L Y , eff = 1.05 63.6246 = 60.5949 mm
核對:兩力之和為 196 kN 196 kN ,所需長度之和為 186.6667 mm 186.6667 mm 。 較大的對側力臂(lever arm) 43.9 mm 43.9 mm ,使 X 側承受較大的力。
動畫解說(Animation lab) 平衡兩側焊縫力(Weld balance) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
角鋼形心/荷載作用線通常不在兩條焊縫正中央。 F 1 + F 2 = P ; 兩側焊縫共同承擔外力。F 1 × a = F 2 × b ; 較接近荷載線的一側須承擔較大力。若每單位長度喉部承載力相同,所需有效焊長按相同比例分配,最後再加入構造餘量。 4. 加回端部扣減長度、向上取整,再核對實際長度(actual length) 淺白解說(Simple explanation) :畫出來的長度,不全都算有效課程模型不把焊縫起點與終點全部算作有效傳力部分。
示意圖,非按比例;尺寸以原題為準。 先由強度求所需有效長度(Effective length)。 每一道獨立焊縫分別加回指定端部修正。 向上取整後,再查最小尺寸、間距及回焊(Returns)。 注意(Remember): 強度足夠,不代表構造細節(Detailing)已全部合格。
相關概念與完整方法(Full method)
X 側實際長度:≥ 126.0718 + 2 × 6 = 138.0718 mm → 140 mm ≥ 126.0718 + 2 × 6 = 138.0718 mm → 140 mm Y 側實際長度:≥ 60.5949 + 12 = 72.5949 mm → 75 mm ≥ 60.5949 + 12 = 72.5949 mm → 75 mm 所設有效長度:X = 140 − 12 = 128 mm ; Y = 75 − 12 = 63 mm X = 140 − 12 = 128 mm ; Y = 75 − 12 = 63 mm 承載力:X = 128 × 1.05 = 134.4 kN > 132.3754 X = 128 × 1.05 = 134.4 kN > 132.3754 Y = 63 × 1.05 = 66.15 kN > 63.6246 Y = 63 × 1.05 = 66.15 kN > 63.6246
每條有效長度(effective length) 均大於 max ( 4 × 6 , 40 ) = 40 mm max ( 4 × 6 , 40 ) = 40 mm 。 兩側實際長度 140 140 及 75 mm 75 mm 亦大於橫向間距 65 mm 65 mm ,符合來源的細部驗算(check) 。 向上取整增加可用承載力(resistance) ,實際作用力分配仍由平衡決定。 端部回焊及支承板細部未完整指定,因此已完成的是題目要求的兩側焊縫(weld) 強度/長度設計,尚不能視為完整製作細部。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 2 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 精簡考試答案(exam answer) P = 196 kN P = 196 kN 。用 6 mm 6 mm 焊腳(weld leg) ,q = 1.05 kN mm q = 1.05 mm kN 。 X/Y 側分力為 132.375 132.375 /63.625 kN 63.625 kN ; 所需有效長度(effective length) 126.072 126.072 /60.595 mm 60.595 mm 。 各加 12 mm 12 mm ,設 X 側 140 mm 140 mm 、Y 側 75 mm 75 mm ; 有效承載力(resistance) 134.4 134.4 /66.15 kN 66.15 kN 均超過各側作用力。
應避免的錯誤 看清角鋼(angle section) 標籤:原題厚度(thickness) 為 8 mm 8 mm ,不是 6 mm 6 mm 。 分配焊縫(weld) 作用力時,使用形心(centroid) 到對側焊縫的力臂(lever arm) 。 兩條焊縫各自加回 2 s 2 s 。 若其中一側太短,只驗算(check) 總承載力(resistance) 並不足夠。 處理陌生變式的程序 找出通過形心(centroid) 的荷載線及兩條焊縫(weld) 線。 把荷載乘分項系數,並選擇規則容許的試算焊腳(weld leg) 。 用力平衡及力矩平衡(moment equilibrium) 求兩側作用力。 每側作用力除以焊縫每單位長度承載力(resistance) 。 每條各自加回端部扣減長度,向上取整,再分別核對。 獨立自我測試 自己試一試。 若相同的 196 kN 196 kN 作用在兩條相距 65 mm 65 mm 焊縫(weld) 的正中間,採用 6 mm 6 mm 焊腳(weld leg) 時,每側須有多少實際長度(actual length) ?
顯示答案及解釋 每側承受 98 kN 98 kN 。 所需有效長度(effective length) = 98 1.05 = 93.333 mm = 1.05 98 = 93.333 mm ; 加 12 mm → 105.333 mm 12 mm → 105.333 mm ,各選 110 mm 110 mm 。 荷載置中,所以適宜採用相同長度。
動畫解說(Animation lab) 平衡兩側焊縫力(Weld balance) 2 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
角鋼形心/荷載作用線通常不在兩條焊縫正中央。 F 1 + F 2 = P ; 兩側焊縫共同承擔外力。F 1 × a = F 2 × b ; 較接近荷載線的一側須承擔較大力。若每單位長度喉部承載力相同,所需有效焊長按相同比例分配,最後再加入構造餘量。 連接例題 9:焊接單不等邊角鋼(angle section) 單獨開啟本例(Open example page)

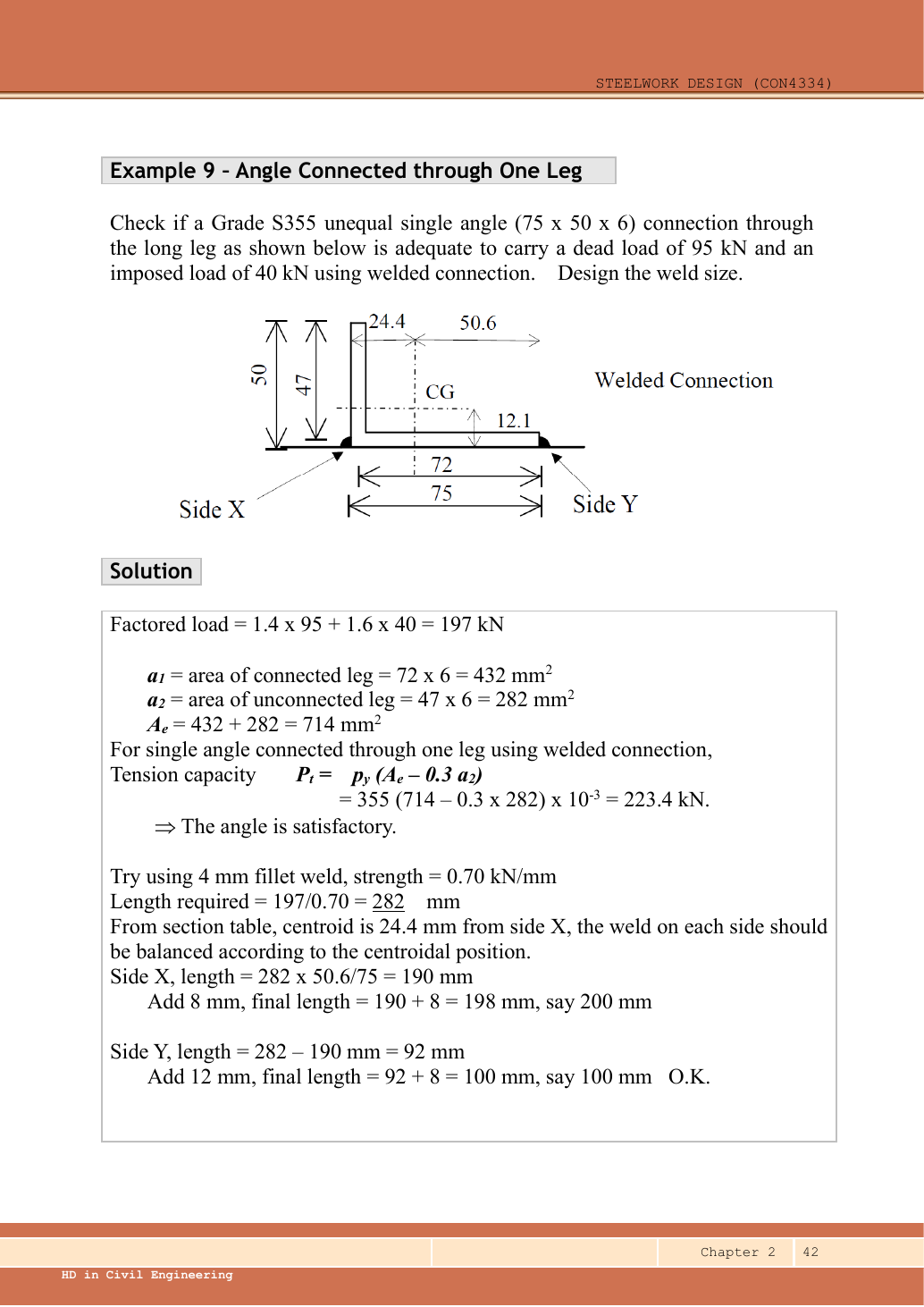

一支 75 × 50 × 6 75 × 50 × 6 S355 單角鋼以長肢連接,承受恆載 95 kN 95 kN 加外加荷載 40 kN 40 kN 的拉力。 驗算(check) 角鋼,並以 Class 42 焊條設計兩側焊縫。
原始來源:LectureNotes/Ch 2_Connection.pdf — 第 42 頁 。 標為已知(given) 的值來自題目或圖; 查表(lookup) 值來自指定表格;計算(calculated) 值由以下步驟求得;假設(assumptions) 均會明確說明。

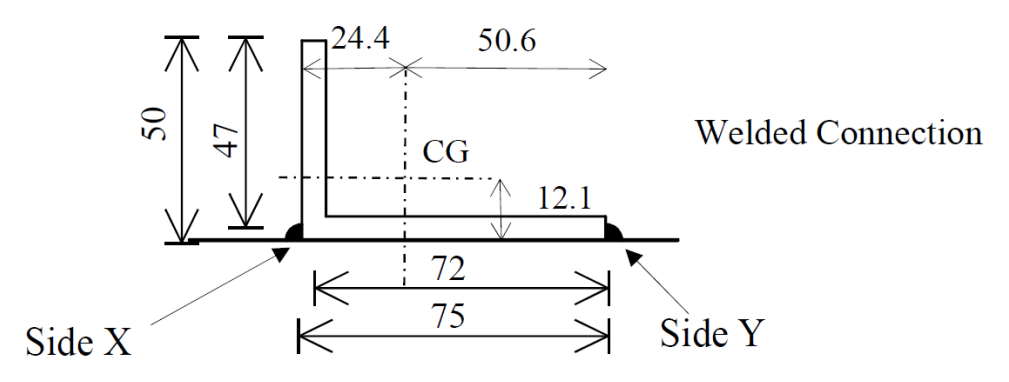

Chapter 2 第 42 頁: 連接角肢 75 mm 75 mm ,外伸角肢 50 mm 50 mm 。角部厚度各分一半後,計算面積用的矩形等效寬度為 72 72 及 47 mm 47 mm 。CG=形心;形心距左方 Side X(X 側)24.4 mm 24.4 mm 、距右方 Side Y(Y 側)50.6 mm 50.6 mm ,兩側焊縫間距為 75 mm 75 mm 。Welded Connection=焊接連接。開啟原尺寸圖片 讀圖並整理已知資料(given data) 輸入資料 數值來源 已知荷載 題目文字給出恆載(dead load) 95 kN 95 kN 及外加荷載(imposed load) 40 kN 40 kN 。 已知尺寸 75 × 50 × 6 75 × 50 × 6 角鋼(angle section) ;原圖(source diagram) 標示角部厚度(thickness) 各分一半後的寬度 72 72 及 47 mm 47 mm ,以及形心(centroid) 高度 12.1 mm 12.1 mm 。查表(table lookup) 形心位置 解答(solution) 說明由型鋼表取得距 X 側 24.4 mm 24.4 mm 的形心距,圖中亦有標示。對側力臂(lever arm) 75 − 24.4 = 50.6 mm 75 − 24.4 = 50.6 mm 。 查表強度 S355,厚 6 mm 6 mm :p y = 355 p y = 355 ;S355/Class 42:p w = 250 N mm 2 p w = 250 mm 2 N 。 設計選擇 講師解答選 4 mm 4 mm 焊腳(weld leg) ,實際長度(actual length) 為 X 側 200 mm 200 mm 、Y 側 100 mm 100 mm 。
計算前:辨認題型與選擇策略 先核對角鋼(angle section) 本身能否承受作用力:加強焊縫(weld) 不能補救角鋼承載力(resistance) 不足。 沒有螺栓(bolt) 孔時,有效面積(effective area) 等於毛截面面積(gross area) ,但單角鋼只焊接一肢,仍須扣減未連接角肢的 0.3 a 2 0.3 a 2 。 然後利用對側力臂(lever arm) ,使兩條平行焊縫的作用力對形心(centroid) 平衡。
1. 設計作用力及焊接角鋼(angle section) 承載力(resistance) 淺白解說(Simple explanation) :只接一條角鋼肢,為何要折減?拉力先進入連接肢,另一條肢要經角鋼本身才接收到力。
示意圖,非按比例;尺寸以原題為準。 從圖找連接肢(Connected leg)與外伸肢(Outstanding leg)。 分清螺栓或焊接,選對角鋼(Angle)公式。 角位重疊面積的計法要與講義一致。 注意(Remember): 螺栓(Bolted)與焊接(Welded)的折減式不能混用。
相關概念與完整方法(Full method)
P = 1.4 × 95 + 1.6 × 40 = 133 + 64 = 197 kN P = 1.4 × 95 + 1.6 × 40 = 133 + 64 = 197 kN a 1 = ( 75 − 6 2 ) × 6 = 72 × 6 = 432 mm 2 a 1 = ( 75 − 2 6 ) × 6 = 72 × 6 = 432 mm 2 a 2 = ( 50 − 6 2 ) × 6 = 47 × 6 = 282 mm 2 a 2 = ( 50 − 2 6 ) × 6 = 47 × 6 = 282 mm 2 A e = A g = 432 + 282 = 714 mm 2 A e = A g = 432 + 282 = 714 mm 2 沒有孔。P t = 355 ( 714 − 0.3 × 282 ) 1,000 P t = 1 , 000 355 ( 714 − 0.3 × 282 ) = 355 ( 714 − 84.6 ) 1,000 = 355 × 629.4 1,000 = 223.437 kN > 197 = 1 , 000 355 ( 714 − 84.6 ) = 1 , 000 355 × 629.4 = 223.437 kN > 197 通過。
0.3 0.3 系數來自 Ch 2 第 14 頁的單角鋼焊接 規則。螺栓連接(bolted connection) 的 0.5 0.5 屬另一種連接模型。
動畫解說(Animation lab) 角鋼連接肢的影響(Shear lag) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
查表前先找連接肢、外伸肢及形心位置。 緊固件的力首先傳入被連接的一肢。 外伸肢在同一截面不一定全部同樣有效,因此需要有效面積規則。 螺栓、焊接、單角鋼及雙角鋼的規則可能不同,須保留原題對應公式。 2. 試用 4 mm 4 mm 焊腳(weld leg) ,求平衡所需長度 淺白解說(Simple explanation) :兩邊焊縫為何不一樣長?兩側焊縫要圍繞真正的施力線共同保持平衡。
示意圖,非按比例;尺寸以原題為準。 找荷載作用線(Load line)及至各焊縫的力臂(Lever arm)。 除了力的總和,也要滿足力矩平衡(Moment equilibrium)。 把各側分到的力,分別換成所需焊長。 注意(Remember): 不能只看外形,就未經平衡計算而假定兩側受力相等。
相關概念與完整方法(Full method)
q = 0.7 × 4 × 250 1,000 = 0.70 kN mm q = 1 , 000 0.7 × 4 × 250 = 0.70 mm kN 有效總長度:L eff = 197 0.70 = 281.4286 mm L eff = 0.70 197 = 281.4286 mm R X = 197 × 50.6 75 = 132.9093 kN R X = 75 197 × 50.6 = 132.9093 kN R Y = 197 × 24.4 75 = 64.0907 kN R Y = 75 197 × 24.4 = 64.0907 kN L X , eff = 132.9093 0.70 = 189.8705 mm L X , eff = 0.70 132.9093 = 189.8705 mm L Y , eff = 64.0907 0.70 = 91.5581 mm L Y , eff = 0.70 64.0907 = 91.5581 mm
截面圖可見形心(centroid) 高度 12.1 mm 12.1 mm ,但它不是分配這兩側焊縫(weld) 作用力的橫向力臂(lever arm) 。 相關尺寸是兩側之間的 24.4 24.4 /50.6 mm 50.6 mm 。
動畫解說(Animation lab) 平衡兩側焊縫力(Weld balance) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
角鋼形心/荷載作用線通常不在兩條焊縫正中央。 F 1 + F 2 = P ; 兩側焊縫共同承擔外力。F 1 × a = F 2 × b ; 較接近荷載線的一側須承擔較大力。若每單位長度喉部承載力相同,所需有效焊長按相同比例分配,最後再加入構造餘量。 3. 最終長度、承載力(resistance) 及來源更正 淺白解說(Simple explanation) :畫出來的長度,不全都算有效課程模型不把焊縫起點與終點全部算作有效傳力部分。
示意圖,非按比例;尺寸以原題為準。 先由強度求所需有效長度(Effective length)。 每一道獨立焊縫分別加回指定端部修正。 向上取整後,再查最小尺寸、間距及回焊(Returns)。 注意(Remember): 強度足夠,不代表構造細節(Detailing)已全部合格。
相關概念與完整方法(Full method)
每條焊縫的端部預留長度 = 2 s = 8 mm = 2 s = 8 mm 。X 側實際長度:≥ 189.8705 + 8 = 197.8705 mm → 200 mm ≥ 189.8705 + 8 = 197.8705 mm → 200 mm Y 側實際長度:≥ 91.5581 + 8 = 99.5581 mm → 100 mm ≥ 91.5581 + 8 = 99.5581 mm → 100 mm 所設 X 側有效長度 = 200 − 8 = 192 mm = 200 − 8 = 192 mm ,承載力 134.4 kN > 132.9093 134.4 kN > 132.9093 。Y 側有效長度 = 100 − 8 = 92 mm = 100 − 8 = 92 mm ,承載力 64.4 kN > 64.0907 64.4 kN > 64.0907 。
兩條有效長度(effective length) 均超過 max ( 16 , 40 ) = 40 mm max ( 16 , 40 ) = 40 mm ,兩條實際長度(actual length) 亦超過側間距 75 mm 75 mm 。 角鋼(angle section) 邊緣厚 6 mm 6 mm ,最大焊腳(weld leg) 為 6 − 2 = 4 mm 6 − 2 = 4 mm ,與所選尺寸相符。 最小尺寸規則取決於未提供的支承板厚度(thickness) ; 不可從示意圖猜定。
來源核對。 來源 Y 側文字寫「Add 12 mm」(加 12 mm 12 mm ),隨後卻計算 92 + 8 = 100 mm 92 + 8 = 100 mm 。4 mm 4 mm 焊腳的正確預留長度是 8 mm 8 mm 。來源亦提早把有效總長度捨入為 282 mm 282 mm ; 保留完整精度後,仍得到相同的 200 200 /100 mm 100 mm 實際長度。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 3 個概念 · 4 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 精簡考試答案(exam answer) P = 197 kN P = 197 kN 。焊接單角鋼(angle section) 承載力(resistance) = 355 ( 714 − 0.3 × 282 ) 1,000 = 223.437 kN = 1 , 000 355 ( 714 − 0.3 × 282 ) = 223.437 kN 。 用 4 mm 4 mm 角焊縫(fillet weld) ,q = 0.70 kN mm q = 0.70 mm kN 。 所需 X/Y 側有效長度(effective length) 189.870 189.870 /91.558 mm 91.558 mm 。 設實際長度(actual length) 200 200 /100 mm 100 mm (有效長度 192 192 /92 mm 92 mm ),承載力 134.4 134.4 /64.4 kN 64.4 kN 對應需求 132.909 132.909 /64.091 kN 64.091 kN 。 角鋼及焊縫(weld) 強度均通過; 支承厚度(thickness) 細部未提供。
應避免的錯誤 沒有孔的焊接角鋼(angle section) ,不應扣除孔面積。 未連接角肢仍須按 0.3 0.3 系數扣減。 來源對 4 mm 4 mm 焊縫(weld) 寫「Add 12」(加 12 12 )是文字錯誤;應為 2 s = 8 2 s = 8 。 分配橫向相距 75 mm 75 mm 的焊縫作用力時,不要用形心(centroid) 高度 12.1 mm 12.1 mm 。 處理陌生變式的程序 核對角鋼(angle section) 面積及適用的單肢焊接承載力(resistance) 公式。 從來源/表格讀取形心(centroid) 位置。 選擇角鋼邊緣厚度(thickness) 容許的焊腳(weld leg) 。 平衡兩側作用力,求有效長度(effective length) ,再各加 2 s 2 s 。 驗算(check) 每側取整後的長度及細部條件。 獨立自我測試 自己試一試。 若外加荷載(imposed load) 增至 45 kN 45 kN ,現有 200 200 /100 mm 100 mm 焊縫(weld) 仍通過嗎?
顯示答案及解釋 P = 133 + 72 = 205 kN P = 133 + 72 = 205 kN 。X 側需求 = 205 × 50.6 75 = 138.307 kN > 134.4 = 75 205 × 50.6 = 138.307 kN > 134.4 ; Y 側 = 66.693 kN > 64.4 = 66.693 kN > 64.4 。 兩側焊縫均不通過,雖然角鋼(angle section) 承載力(resistance) 223.437 kN 223.437 kN 仍足夠。
動畫解說(Animation lab) 平衡兩側焊縫力(Weld balance) 3 個概念 · 3 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
角鋼形心/荷載作用線通常不在兩條焊縫正中央。 F 1 + F 2 = P ; 兩側焊縫共同承擔外力。F 1 × a = F 2 × b ; 較接近荷載線的一側須承擔較大力。若每單位長度喉部承載力相同,所需有效焊長按相同比例分配,最後再加入構造餘量。 連接例題 10:焊接拼接及最小尺寸差異 單獨開啟本例(Open example page)

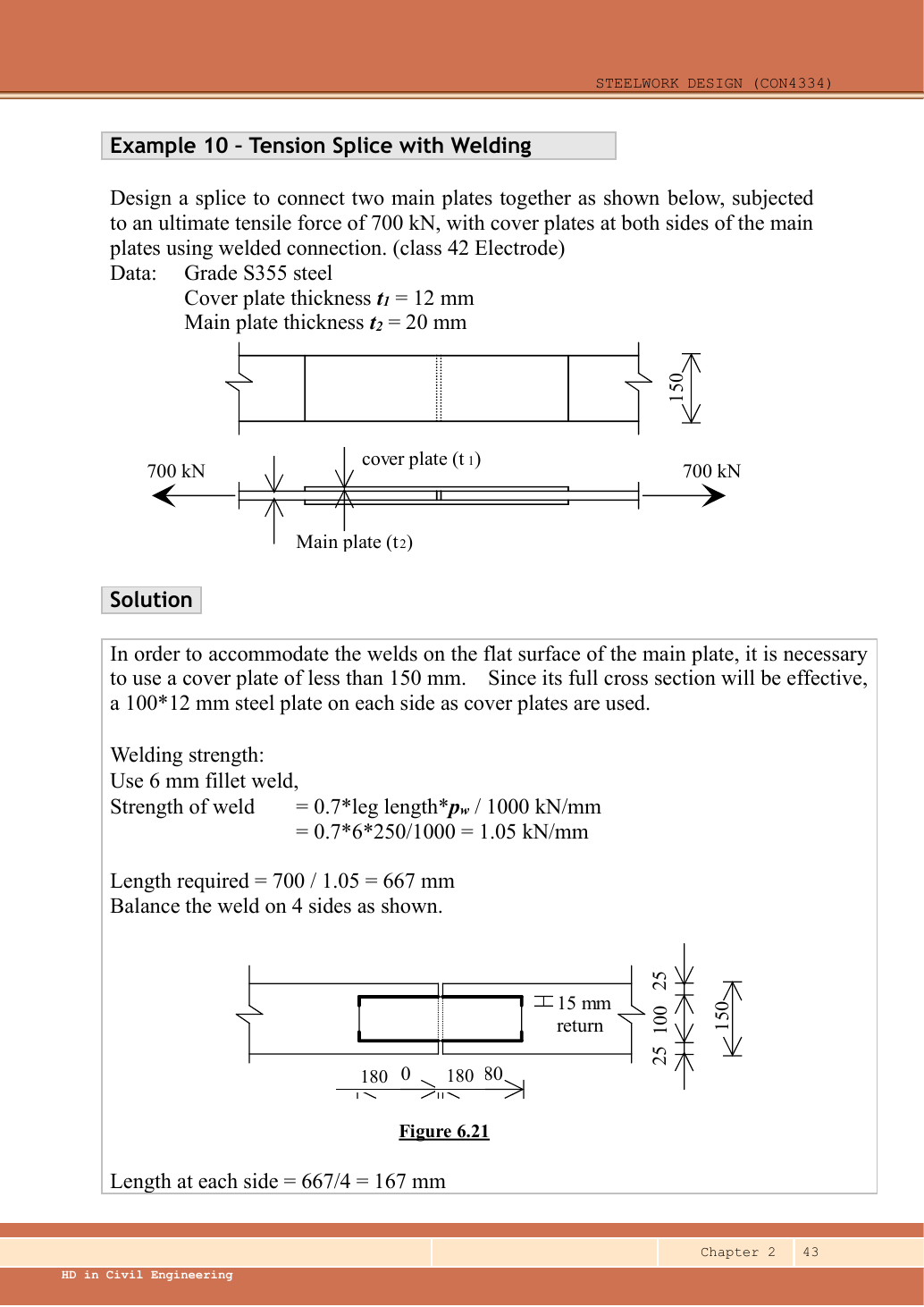

設計雙蓋板焊接拼接,把 700 kN 700 kN 極限拉力由一塊 150 × 20 mm 150 × 20 mm S355 主板傳至另一塊主板。 蓋板厚 12 mm 12 mm ,採用 Class 42 焊條。 先解釋講師的 6 mm 6 mm 焊縫解答(solution) ,再處理它與本章最小焊縫尺寸表之間的差異。

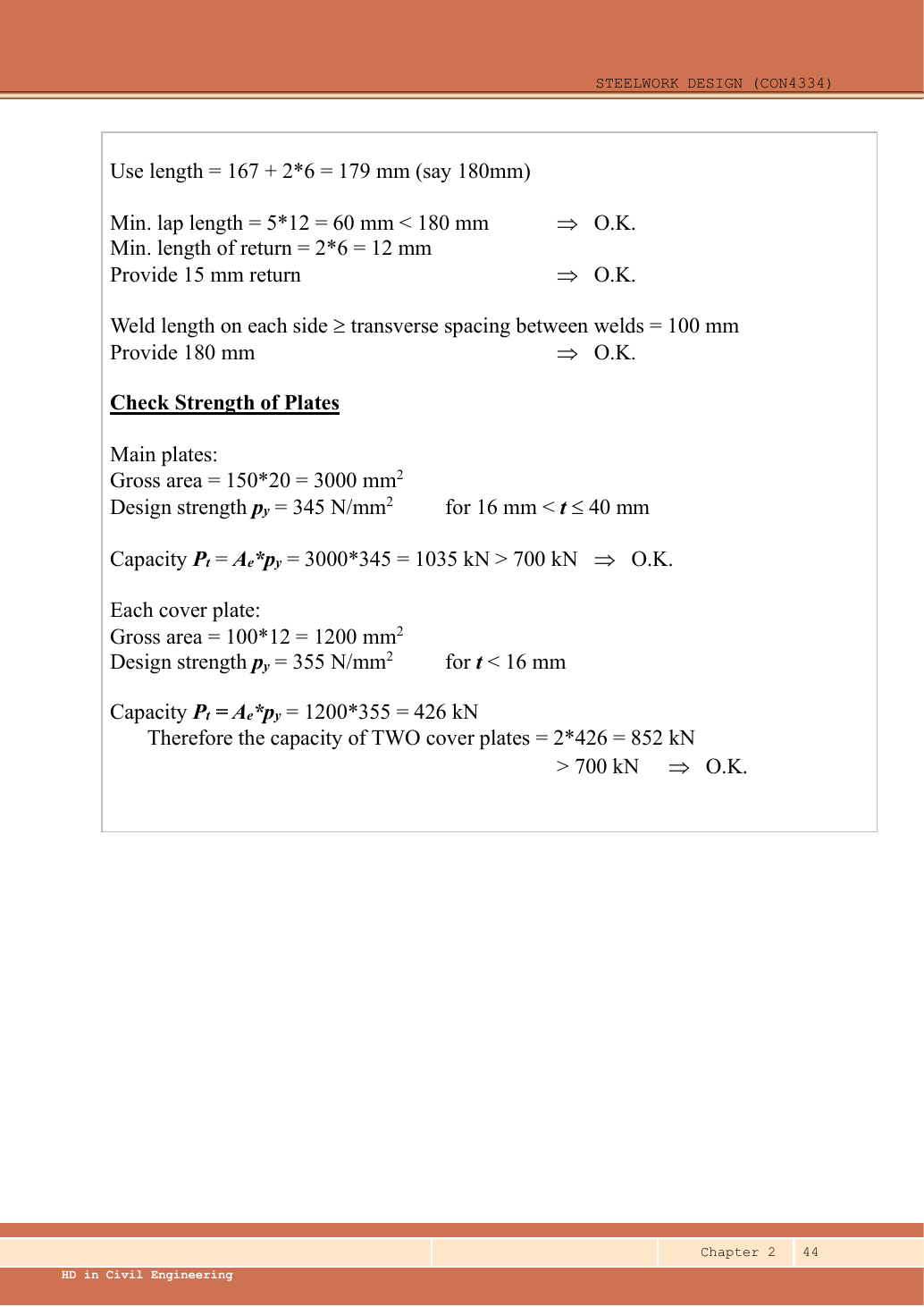

原始來源:LectureNotes/Ch 2_Connection.pdf — 第 43 頁 、第 44 頁 。 標為已知(given) 的值來自題目或圖; 查表(lookup) 值來自指定表格;計算(calculated) 值由以下步驟求得;假設(assumptions) 均會明確說明。

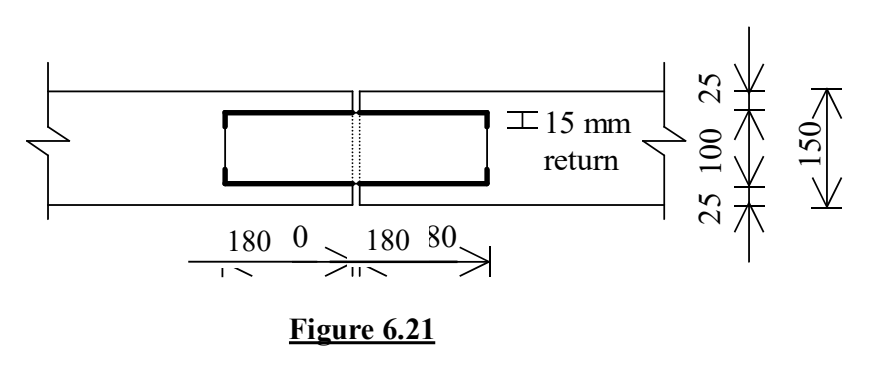

Chapter 2 第 43 頁: 主板兩面各有一塊蓋板;所選蓋板寬 100 mm 100 mm ,置於 150 mm 150 mm 寬主板內,每側留 25 mm 25 mm 。每半邊拼接有四條縱向焊縫,即兩塊蓋板各有兩條邊縫。Cover plate=蓋板,圖標厚度 t 1 = 12 mm t 1 = 12 mm ;Main plate=主板,圖標厚度 t 2 = 20 mm t 2 = 20 mm 。兩端向外箭嘴表示拉力。開啟原尺寸圖片 Chapter 2 第 43 頁講師佈置:蓋板寬 100 mm 100 mm ,縱向焊縫實際長 180 mm 180 mm ;return=端部回焊,圖示 15 mm 15 mm 。更正後的 8 mm 8 mm 細部在下方計算說明,沒有畫進這張原圖。圖中局部尺寸字樣有重疊,不能當作額外尺寸;本頁按可讀的標註及來源文字解答計算。圖上方的原算式為 0.7 × 6 × 250 1,000 = 1.05 kN mm 1 , 000 0.7 × 6 × 250 = 1.05 mm kN 、700 1.05 = 667 mm 1.05 700 = 667 mm ;圖下方再寫 667 4 = 167 mm 4 667 = 167 mm 。後兩個原等號包含取整,本頁詳解保留 666.6667 666.6667 及 166.6667 mm 166.6667 mm 後才加端部扣減並向上選長度。Figure 6.21 為原圖識別碼。開啟原尺寸圖片 讀圖並整理已知資料(given data) 輸入資料 數值來源 已知荷載需求 已是極限拉力(tensile force) 700 kN 700 kN ,不可再乘分項系數。 已知板件 主板寬 150 mm 150 mm 、厚 20 mm 20 mm ;兩塊蓋板各厚 12 mm 12 mm 。 所選蓋板寬度 講師選 100 mm 100 mm ,以留下平面位置供邊緣焊縫(weld) 施焊;這不是原題給定尺寸。 查表(table lookup) S355:20 mm 20 mm 主板的 p y = 345 p y = 345 ,12 mm 12 mm 蓋板的 p y = 355 p y = 355 。Class 42 的 p w = 250 N mm 2 p w = 250 mm 2 N 。 細部查表 Chapter 2 第 33 頁 Table 9.1:較厚連接件超過 19 mm 19 mm 時,最小焊腳(weld leg) 為 8 mm 8 mm 。本題較厚的主板為 20 mm 20 mm 。
計算前:辨認題型與選擇策略 作用力由主板進入半邊拼接,再平均分給兩塊蓋板。 每塊蓋板有兩條縱向焊縫(weld) ,所以對接(butt joint) 縫每一側 均有四條焊縫共同傳遞 700 kN 700 kN 。 用有效長度(effective length) 定焊縫尺寸,驗算(check) 搭接(lap joint) /回焊,並核對無孔板件的抗拉承載力(tension resistance) 。 講師的強度算式可以重現,但最終選擇亦須滿足所提供的最小尺寸規則。
1. 選擇蓋板,解讀其佈置 所選蓋板寬度 = 100 mm = 100 mm 。每側預留寬度:150 − 100 2 = 25 mm 2 150 − 100 = 25 mm
這是明確的設計選擇,目的是在主板上留下施焊空間。 兩塊 12 mm 12 mm 蓋板合計厚 24 mm 24 mm ,但各自按一半作用力 350 kN 350 kN 驗算(check) 。 來源採用焊接板件的完整面積,不扣螺栓(bolt) 孔。
動畫解說(Animation lab) 無孔鋼板的拉力(Plate tension) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
此無孔鋼板承受同心拉力,整個寬度及厚度形成承力截面,沒有螺栓孔需要扣減。 示意板寬 b = 100 mm ; 調整厚度 t,面積 A = b × t , 單位為 mm 2 。 示意取 p y = 275 mm 2 N ,P t = 1000 A p y , 單位為 kN;原題須採實際材料及厚度組別。 圖中蓋板移開以便觀察;對稱雙蓋板各承受一半拉力。主板、每塊蓋板及焊縫須分別驗算。 2. 重現講師的強度計算 淺白解說(Simple explanation) :畫出來的長度,不全都算有效課程模型不把焊縫起點與終點全部算作有效傳力部分。
示意圖,非按比例;尺寸以原題為準。 先由強度求所需有效長度(Effective length)。 每一道獨立焊縫分別加回指定端部修正。 向上取整後,再查最小尺寸、間距及回焊(Returns)。 注意(Remember): 強度足夠,不代表構造細節(Detailing)已全部合格。
相關概念與完整方法(Full method)
來源試用 s = 6 mm s = 6 mm :q = 0.7 × 6 × 250 1,000 = 1.05 kN mm q = 1 , 000 0.7 × 6 × 250 = 1.05 mm kN 每半邊所需有效總長度:700 1.05 = 666.6667 mm 1.05 700 = 666.6667 mm 4 4 條焊縫各需有效長度:666.6667 4 = 166.6667 mm 4 666.6667 = 166.6667 mm 每條實際長度:≥ 166.6667 + 2 × 6 = 178.6667 mm → 180 mm ≥ 166.6667 + 2 × 6 = 178.6667 mm → 180 mm 每條所設有效長度:180 − 12 = 168 mm 180 − 12 = 168 mm 半邊拼接承載力:4 × 168 × 1.05 = 705.6 kN > 700 kN 4 × 168 × 1.05 = 705.6 kN > 700 kN
對接(butt joint) 縫另一側的四條焊縫(weld) 串聯傳遞相同的 700 kN 700 kN 。 不可把兩半相加,宣稱拼接承載力(resistance) 為 1,411.2 kN 1 , 411.2 kN 。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 3. 對照最小尺寸表,提出更正細部 講師驗算(check) 搭接(lap joint) 長度 ≥ 5 × 12 = 60 mm ≥ 5 × 12 = 60 mm 、實際焊縫(weld) 長 180 ≥ 100 mm 180 ≥ 100 mm 橫向間距,以及回焊 15 ≥ 2 × 6 = 12 mm 15 ≥ 2 × 6 = 12 mm 。 但 20 mm 20 mm 主板按第 33 頁 Table 9.1 應採最小焊腳(weld leg) 8 mm 8 mm ; 所選 6 mm 6 mm 與該表不符。
選 s = 8 mm s = 8 mm :q = 0.7 × 8 × 250 1,000 = 1.40 kN mm q = 1 , 000 0.7 × 8 × 250 = 1.40 mm kN 每條所需有效長度:700 4 × 1.40 = 125 mm 4 × 1.40 700 = 125 mm 實際長度:≥ 125 + 2 × 8 = 141 mm → 選 145 mm ≥ 125 + 2 × 8 = 141 mm → 選 145 mm 所設有效長度:145 − 16 = 129 mm 145 − 16 = 129 mm 每半邊承載力:4 × 129 × 1.40 = 722.4 kN > 700 4 × 129 × 1.40 = 722.4 kN > 700 最小有效長度:max ( 4 × 8 , 40 ) = 40 mm < 129 max ( 4 × 8 , 40 ) = 40 mm < 129 搭接長度:145 mm ≥ max ( 5 × 12 , 25 ) = 60 mm 145 mm ≥ max ( 5 × 12 , 25 ) = 60 mm 實際焊縫長 145 mm ≥ 100 mm 145 mm ≥ 100 mm 橫向間距。設端部回焊 20 mm ≥ 2 × 8 = 16 mm 20 mm ≥ 2 × 8 = 16 mm 。12 mm 12 mm 蓋板邊緣最大焊腳 = 12 − 2 = 10 mm ≥ 8 mm = 12 − 2 = 10 mm ≥ 8 mm 。
更正細部採用 8 mm 8 mm 角焊縫(fillet weld) ,每塊蓋板每條邊在每半邊的縱向實際焊縫長為 145 mm 145 mm ,回焊長(weld length) 20 mm 20 mm 。 這是本網站提出的更正,與講師尺寸清楚區分。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 2 個概念 · 4 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 4. 驗算(check) 主板及蓋板的拉力(tensile force) 淺白解說(Simple explanation) :有孔後,力從哪裏走?(Net area)拉力只能通過孔旁仍然留下的鋼材。
示意圖,非按比例;尺寸以原題為準。 先畫一條可能橫過構件的斷裂線(Fracture line)。 只用孔徑扣除該線穿過的孔。 再套有效面積(Effective area)規則及毛面積上限。 注意(Remember): 不是把整個接頭所有孔都一律扣掉。
相關概念與完整方法(Full method)
主板:A = 150 × 20 = 3,000 mm 2 A = 150 × 20 = 3 , 000 mm 2 P t = 3,000 × 345 1,000 = 1,035 kN > 700 P t = 1 , 000 3 , 000 × 345 = 1 , 035 kN > 700 每塊蓋板:A = 100 × 12 = 1,200 mm 2 A = 100 × 12 = 1 , 200 mm 2 P t = 1,200 × 355 1,000 = 426 kN > 350 P t = 1 , 000 1 , 200 × 355 = 426 kN > 350 兩塊合計:P t = 2 × 426 = 852 kN > 700 P t = 2 × 426 = 852 kN > 700
更正後的焊接傳力路徑由焊縫(weld) 承載力(resistance) 722.4 kN 722.4 kN 控制,大於 700 kN 700 kN 。 主板及蓋板抗拉均通過。 板件全部無孔,所以在這個同心(concentric) 受力板件連接中,完整面積等於有效面積(effective area) 。
動畫解說(Animation lab) 無孔鋼板的拉力(Plate tension) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
此無孔鋼板承受同心拉力,整個寬度及厚度形成承力截面,沒有螺栓孔需要扣減。 示意板寬 b = 100 mm ; 調整厚度 t,面積 A = b × t , 單位為 mm 2 。 示意取 p y = 275 mm 2 N ,P t = 1000 A p y , 單位為 kN;原題須採實際材料及厚度組別。 圖中蓋板移開以便觀察;對稱雙蓋板各承受一半拉力。主板、每塊蓋板及焊縫須分別驗算。 精簡考試答案(exam answer) 來源計算:6 mm 6 mm 角焊縫(fillet weld) 、180 mm 180 mm 實際長度(actual length) ,每半邊承載力(resistance) 705.6 kN 705.6 kN ; 主板 1,035 kN 1 , 035 kN ,兩塊蓋板合計 852 kN 852 kN 。 但 Table 9.1 對 20 mm 20 mm 較厚連接件要求 8 mm 8 mm 焊腳(weld leg) 。 更正細部:8 mm 8 mm 角焊縫,每半邊四條各長 145 mm 145 mm ,回焊 20 mm 20 mm 。 每條有效長度(effective length) 129 mm 129 mm ,提供 722.4 kN 722.4 kN ; 搭接(lap joint) 、長度及邊緣焊腳上限均通過。
應避免的錯誤 每半邊拼接有四條並聯焊縫(weld) ;左右兩半則屬串聯。 所選蓋板寬為 100 mm 100 mm ,不是主板寬 150 mm 150 mm 。 強度足夠,仍須滿足所提供的最小焊縫尺寸表。 增加焊腳尺寸(leg size) ,會改變 2 s 2 s 長度扣減。 處理陌生變式的程序 選蓋板寬度,留下施焊空間,並驗算(check) 板件強度。 只數同一傳力側並聯的焊縫(weld) 條數。 求所需有效長度(effective length) ,加 2 s 2 s 後向上取整。 驗算最小/最大焊腳(weld leg) 、搭接(lap joint) 、回焊及橫向間距規則。 明確處理來源差異,並核實更正後細部。 獨立自我測試 自己試一試。 更正後採 8 mm 8 mm 焊腳(weld leg) ,若縱向焊縫(weld) 實際長度(actual length) 取 140 mm 140 mm ,足夠嗎?
提示(hint) 選好實際長度後,重新計算有效長度(effective length) 。
顯示答案及解釋 有效長度 140 − 16 = 124 mm 140 − 16 = 124 mm 。 承載力(resistance) = 4 × 124 × 1.40 = 694.4 kN < 700 kN = 4 × 124 × 1.40 = 694.4 kN < 700 kN ,所以不足。 把最小實際長度 141 mm 141 mm 向下取整至 140 mm 140 mm ,會損失所需承載力。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 1 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 2 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 對接焊縫和檢查★☆☆ 了解即可 來源:Chapter 2 第 34 頁。 焊材強度不低於母材時,全熔透對接焊縫可以當作和母材一樣強。要達到全熔透:焊完一面後在背面刨槽(back-gouging)再焊,或者用墊板(backing plate)。部分熔透的接頭不一定有母材的全部強度。畫草圖時要畫出預先切角的板邊,並分清全熔透和部分熔透。
動畫解說(Animation lab) 全熔透與部分熔透(Butt weld) 1 個概念 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊鋼板邊緣相接;此示意把坡口打開,顯示需要接合的板厚。 全熔透對接焊縫貫穿整個板厚;金色截面表示連續的焊接金屬。 部分熔透焊縫仍有部分板厚未接合;根部深色空隙不是承力的焊接金屬。 課程在全熔透且焊接金屬強度不低於母材時,可按母材強度處理;須核對熔透及檢查要求,不能自動把相同承載力套用於部分熔透接頭。 偏心焊縫群:用「線」的性質★★★ 必考 淺白解說(Simple explanation) :只把焊縫線算作焊縫想像鐵線圍成的矩形:中間空白不是額外鐵線。
示意圖,非按比例;尺寸以原題為準。 只計圖上真正存在的焊道(Weld runs)。 用焊道總長及線二次矩(Line second moments)。 在控制位置合成直接力與扭轉力。 注意(Remember): 線二次矩單位是 mm 3 mm 3 ;板面積的二次矩才是 mm 4 mm 4 。
相關概念與完整方法(Full method)
淺白解說(Simple explanation) :先加箭嘴,再算大小(Components)向東走和向北走,是兩個不同方向。
示意圖,非按比例;尺寸以原題為準。 先定水平、豎向分量的正負號。 同方向分量(Components)各自相加。 互相垂直的兩個總分量,用直角三角形求合力(Resultant)。 注意(Remember): 要找直接力與扭轉分力互相加強的控制角點。
相關概念與完整方法(Full method)
來源:Chapter 2 第 35–37 頁。 寬 b b b 、高 h h h 的封閉矩形焊縫:四條邊平均分擔直接剪力;中間的鋼板不是焊縫。因為每條焊縫的喉厚相同,計算「每毫米的力」時可以把喉厚約去,所以「線慣性矩」的單位是 mm³,不是 mm⁴。
L = 2 ( b + h ) L = 2 ( b + h ) I x , line = 2 ( h 3 12 ) + 2 b ( h 2 ) 2 = h 3 6 + b h 2 2 I x , line = 2 ( 12 h 3 ) + 2 b ( 2 h ) 2 = 6 h 3 + 2 b h 2 I y , line = 2 ( b 3 12 ) + 2 h ( b 2 ) 2 = b 3 6 + h b 2 2 I y , line = 2 ( 12 b 3 ) + 2 h ( 2 b ) 2 = 6 b 3 + 2 h b 2 I p , line = I x , line + I y , line I p , line = I x , line + I y , line
公式由來:兩條豎邊各貢獻 h 3 / 12 h^3/12 h 3 /12 ;兩條橫邊長 b b b 、離中心 h / 2 h/2 h /2 ,各貢獻 b ( h / 2 ) 2 b(h/2)^2 b ( h /2 ) 2 (平行軸定理)。I y I_y I y 把 b b b 、h h h 對調。角位座標 x = b / 2 x=b/2 x = b /2 、y = h / 2 y=h/2 y = h /2 。偏心距 e e e 由焊縫形心 量到荷載線,不一定由柱面量起。
q s = P L q s = L P q T = P e r I p , line q T = I p , line P er 兩者單位均為
kN mm mm kN 。
q max = ( P L + P e | x | I p , line ) 2 + ( P e | y | I p , line ) 2 q max = ( L P + I p , line P e ∣ x ∣ ) 2 + ( I p , line P e ∣ y ∣ ) 2 危險角位:扭轉的豎向分量和直接剪力同方向的那一邊。由 q max q_{\max} q m a x 和 p w p_w p w 求焊腳,再檢查尺寸規定。注意兩種不同情況:荷載在焊縫平面內 → 用這一節;托架荷載垂直於焊縫平面 → 用例題 8 的「翼緣受彎矩、腹板受剪」方法。三邊焊縫的形心、長度、慣性矩都不同,要重新計算。
考試貼士
2024 年 13 分:P = 590 P=590 P = 590 、e = 125 e=125 e = 125 、J = 15.19 × 10 6 J=15.19\times10^6 J = 15.19 × 1 0 6 、q R = 1.353 kN/mm q_R=1.353\text{ kN/mm} q R = 1.353 kN/mm → s ≥ 7.73 s\ge7.73 s ≥ 7.73 → 用 8 mm。逐步示範見連接速成 。
理解地圖:偏心焊縫:「直接向下」加「扭」,在最遠的角位合成 理解地圖(Understanding map)
偏心焊縫:「直接向下」加「扭」,在最遠的角位合成
荷載不在焊縫中心,所以焊縫同時受兩種力:平均分擔的直接剪力,以及扭矩在角位造成的額外力。圖中兩條路在 q R q_R q R 匯合,最後求焊腳尺寸。格內數字是 2024 年 BQ2(b)。
▶ 逐步導覽(Guided tour) 隱藏數字(自我測驗) 重設
G G G , Q Q Q = 250 / 150 恆載、活載 b × h b\times h b × h = 250 × 200 焊縫矩形 荷載線 \text{荷載線} 荷載線 荷載位置 p w p_w p w = 250 焊縫設計強度 ! 常見失分位 P P P = 590 設計荷載 ! 常見失分位 e e e = 125 mm 偏心距 ! 常見失分位 M = P e M=Pe M = P e = 73 750 扭矩 L L L = 900 mm 焊縫總長 J J J = 15.19 × 10 6 15.19\times10^6 15.19 × 1 0 6 焊縫「線」的極慣性矩 ! 常見失分位 x x x , y y y = 125 / 100 最遠角位 q s q_s q s = 0.6556 直接剪力(每 mm) M x J \tfrac{Mx}{J} J M x = 0.6070 扭力:豎向分量 M y J \tfrac{My}{J} J M y = 0.4856 扭力:橫向分量 q R q_R q R = 1.3527 合力(每 mm) ! 常見失分位 s req s_{\text{req}} s req = 7.73 mm 所需焊腳 s = 8 mm s=8\text{ mm} s = 8 mm 1.4 > 1.353 ✓ 選用焊縫 ! 常見失分位
文字版(按計算次序)
題目給的
G G G , Q Q Q 恆載、活載 (Dead, imposed load)
未乘系數的荷載(kN)。
需要(上游) —(起點)
用於(下游) P P P 設計荷載
題目給的
b × h b\times h b × h 焊縫矩形 (Weld rectangle)
四邊焊縫圍成寬 b b b 、高 h h h 的矩形(mm)。焊縫當作一條「線」,中間空的地方不是焊縫。
需要(上游) —(起點)
用於(下游) e e e 偏心距 L L L 焊縫總長 J J J 焊縫「線」的極慣性矩 x x x , y y y 最遠角位
題目給的
荷載線 \text{荷載線} 荷載線 荷載位置 (Load position)
荷載作用在右邊焊縫的豎線上。
需要(上游) —(起點)
用於(下游) e e e 偏心距
設計作用 常見失分位
P P P 設計荷載 (Design load)
恆載乘 1.4、活載乘 1.6。
公式
P = 1.4 G + 1.6 Q P=1.4G+1.6Q P = 1.4 G + 1.6 Q 2024 年 BQ2(b)
1.4 × 250 + 1.6 × 150 = 590 kN 1.4\times250+1.6\times150=590\text{ kN} 1.4 × 250 + 1.6 × 150 = 590 kN 需要(上游) G G G , Q Q Q 恆載、活載
用於(下游) M = P e M=Pe M = P e 扭矩 q s q_s q s 直接剪力(每 mm)
中間數 常見失分位
e e e 偏心距 (Eccentricity)
由焊縫形心 量到荷載線。矩形的形心在正中,所以 e = b / 2 e=b/2 e = b /2 。
2024 年 BQ2(b)
e = 250 2 = 125 mm e=\frac{250}{2}=125\text{ mm} e = 2 250 = 125 mm 需要(上游) b × h b\times h b × h 焊縫矩形 荷載線 \text{荷載線} 荷載線 荷載位置
用於(下游) M = P e M=Pe M = P e 扭矩
設計作用
M = P e M=Pe M = P e 扭矩 (Twisting moment)
荷載偏離中心,令整塊板想「轉」。就像扳手:手離螺絲越遠,扭力越大。
2024 年 BQ2(b)
590 × 125 = 73 750 kN⋅mm 590\times125=73\,750\text{ kN·mm} 590 × 125 = 73 750 kN⋅mm 需要(上游) P P P 設計荷載 e e e 偏心距
用於(下游) M x J \tfrac{Mx}{J} J M x 扭力:豎向分量 M y J \tfrac{My}{J} J M y 扭力:橫向分量
中間數
L L L 焊縫總長 (Total weld length)
四邊加起來。直接剪力平均分到每一毫米。
公式
2024 年 BQ2(b)
2 ( 250 + 200 ) = 900 mm 2(250+200)=900\text{ mm} 2 ( 250 + 200 ) = 900 mm 需要(上游) b × h b\times h b × h 焊縫矩形
用於(下游) q s q_s q s 直接剪力(每 mm)
中間數 常見失分位
J J J 焊縫「線」的極慣性矩 (Polar inertia of the weld line)
量度這圈焊縫抵抗扭轉的能力。焊縫當作線,所以單位是 mm³。
公式
I x = h 3 6 + b h 2 2 I y = b 3 6 + h b 2 2 J = I x + I y I_x=\frac{h^3}{6}+\frac{bh^2}{2}\qquad I_y=\frac{b^3}{6}+\frac{hb^2}{2}\qquad J=I_x+I_y I x = 6 h 3 + 2 b h 2 I y = 6 b 3 + 2 h b 2 J = I x + I y 2024 年 BQ2(b)
I x = 6.333 × 10 6 , I y = 8.854 × 10 6 , J = 15.1875 × 10 6 mm 3 I_x=6.333\times10^6,\;I_y=8.854\times10^6,\;J=15.1875\times10^6\text{ mm}^3 I x = 6.333 × 1 0 6 , I y = 8.854 × 1 0 6 , J = 15.1875 × 1 0 6 mm 3 常見失分位
單位寫成 mm⁴(焊縫是線,應是 mm³)。
需要(上游) b × h b\times h b × h 焊縫矩形
用於(下游) M x J \tfrac{Mx}{J} J M x 扭力:豎向分量 M y J \tfrac{My}{J} J M y 扭力:橫向分量
中間數
x x x , y y y 最遠角位 (Furthest corner)
離形心最遠的角位受扭最大:x = b / 2 x=b/2 x = b /2 、y = h / 2 y=h/2 y = h /2 。
需要(上游) b × h b\times h b × h 焊縫矩形
用於(下游) M x J \tfrac{Mx}{J} J M x 扭力:豎向分量 M y J \tfrac{My}{J} J M y 扭力:橫向分量
設計作用
q s q_s q s 直接剪力(每 mm) (Direct shear per mm)
荷載「直接向下拉」,平均分給整條焊縫。
公式
q s = P L ( kN/mm ) q_s=\frac{P}{L}\;(\text{kN/mm}) q s = L P ( kN/mm ) 2024 年 BQ2(b)
590 900 = 0.6556 kN/mm \frac{590}{900}=0.6556\text{ kN/mm} 900 590 = 0.6556 kN/mm 需要(上游) P P P 設計荷載 L L L 焊縫總長
用於(下游) q R q_R q R 合力(每 mm)
設計作用
M x J \tfrac{Mx}{J} J M x 扭力:豎向分量 (Twist: vertical part)
扭矩在角位造成的力,豎向那一份(用 x x x )。
2024 年 BQ2(b)
73 750 × 125 15.1875 × 10 6 = 0.6070 kN/mm \frac{73\,750\times125}{15.1875\times10^6}=0.6070\text{ kN/mm} 15.1875 × 1 0 6 73 750 × 125 = 0.6070 kN/mm 需要(上游) M = P e M=Pe M = P e 扭矩 x x x , y y y 最遠角位 J J J 焊縫「線」的極慣性矩
用於(下游) q R q_R q R 合力(每 mm)
設計作用
M y J \tfrac{My}{J} J M y 扭力:橫向分量 (Twist: horizontal part)
扭矩在角位造成的力,橫向那一份(用 y y y )。
2024 年 BQ2(b)
73 750 × 100 15.1875 × 10 6 = 0.4856 kN/mm \frac{73\,750\times100}{15.1875\times10^6}=0.4856\text{ kN/mm} 15.1875 × 1 0 6 73 750 × 100 = 0.4856 kN/mm 需要(上游) M = P e M=Pe M = P e 扭矩 x x x , y y y 最遠角位 J J J 焊縫「線」的極慣性矩
用於(下游) q R q_R q R 合力(每 mm)
查表 常見失分位
p w p_w p w 焊縫設計強度 (Weld design strength)
S355 配 42 或 50 級焊條 → 250 N/mm²;S275 → 220;S355 配 35 級焊條 → 220。
從哪裏來: Data File p.3。
常見失分位
S355 配 35 級焊條仍用 250。
需要(上游) —(起點)
用於(下游) s req s_{\text{req}} s req 所需焊腳 s = 8 mm s=8\text{ mm} s = 8 mm 選用焊縫
設計作用 常見失分位
q R q_R q R 合力(每 mm) (Resultant per mm)
在直接剪力和扭力豎向分量同方向的角位:先把豎向相加,再和橫向用勾股定理合成。
公式
q R = ( q s + M x J ) 2 + ( M y J ) 2 q_R=\sqrt{\left(q_s+\frac{Mx}{J}\right)^2+\left(\frac{My}{J}\right)^2} q R = ( q s + J M x ) 2 + ( J M y ) 2 2024 年 BQ2(b)
( 0.6556 + 0.6070 ) 2 + 0.4856 2 = 1.3527 kN/mm \sqrt{(0.6556+0.6070)^2+0.4856^2}=1.3527\text{ kN/mm} ( 0.6556 + 0.6070 ) 2 + 0.485 6 2 = 1.3527 kN/mm 需要(上游) q s q_s q s 直接剪力(每 mm) M x J \tfrac{Mx}{J} J M x 扭力:豎向分量 M y J \tfrac{My}{J} J M y 扭力:橫向分量
用於(下游) s req s_{\text{req}} s req 所需焊腳 s = 8 mm s=8\text{ mm} s = 8 mm 選用焊縫
中間數
s req s_{\text{req}} s req 所需焊腳 (Required leg size)
焊縫最窄的「喉厚」約是焊腳的 0.7 倍,每 mm 承載力 0.7 s p w / 1000 0.7sp_w/1000 0.7 s p w /1000 要不小於 q R q_R q R 。
公式
s ≥ 1000 q R 0.7 p w s\ge\frac{1000\,q_R}{0.7\,p_w} s ≥ 0.7 p w 1000 q R 2024 年 BQ2(b)
1000 × 1.3527 0.7 × 250 = 7.73 mm \frac{1000\times1.3527}{0.7\times250}=7.73\text{ mm} 0.7 × 250 1000 × 1.3527 = 7.73 mm 需要(上游) q R q_R q R 合力(每 mm) p w p_w p w 焊縫設計強度
用於(下游) s = 8 mm s=8\text{ mm} s = 8 mm 選用焊縫
驗算 常見失分位
s = 8 mm s=8\text{ mm} s = 8 mm 選用焊縫 (Weld chosen)
向上取常用尺寸(6、8、10 mm),再驗算一次。
2024 年 BQ2(b)
0.7 × 8 × 250 1000 = 1.4 > 1.3527 kN/mm ✓ \frac{0.7\times8\times250}{1000}=1.4>1.3527\text{ kN/mm}\;\checkmark 1000 0.7 × 8 × 250 = 1.4 > 1.3527 kN/mm ✓ 需要(上游) s req s_{\text{req}} s req 所需焊腳 q R q_R q R 合力(每 mm) p w p_w p w 焊縫設計強度
用於(下游) —(最後結論)
導覽步驟
1. 設計荷載
P = 1.4 G + 1.6 Q = 590 kN P=1.4G+1.6Q=590\text{ kN} P = 1.4 G + 1.6 Q = 590 kN 。
這一步用到 G G G , Q Q Q 恆載、活載 P P P 設計荷載
2. 偏心距和扭矩
由焊縫形心量到荷載線:e = 125 e=125 e = 125 ;扭矩 M = P e M=Pe M = P e 。
這一步用到 b × h b\times h b × h 焊縫矩形 荷載線 \text{荷載線} 荷載線 荷載位置 e e e 偏心距 M = P e M=Pe M = P e 扭矩
3. 把焊縫當作一條線
總長 L L L 給直接剪力用;J J J 和最遠角位 x , y x,y x , y 給扭力用。
這一步用到 L L L 焊縫總長 J J J 焊縫「線」的極慣性矩 x x x , y y y 最遠角位
4. 兩種力
直接剪力 q s = P / L q_s=P/L q s = P / L ;扭力分成豎向 M x / J Mx/J M x / J 和橫向 M y / J My/J M y / J 。
這一步用到 q s q_s q s 直接剪力(每 mm) M x J \tfrac{Mx}{J} J M x 扭力:豎向分量 M y J \tfrac{My}{J} J M y 扭力:橫向分量
5. 在角位合成
兩條路在這裏匯合:豎向相加,再用勾股定理。
這一步用到 q R q_R q R 合力(每 mm)
6. 求焊腳尺寸
s ≥ 1000 q R / ( 0.7 p w ) = 7.73 s\ge1000q_R/(0.7p_w)=7.73 s ≥ 1000 q R / ( 0.7 p w ) = 7.73 → 用 8 mm,並驗算 1.4 > 1.3527 kN/mm。
這一步用到 p w p_w p w 焊縫設計強度 s req s_{\text{req}} s req 所需焊腳 s = 8 mm s=8\text{ mm} s = 8 mm 選用焊縫

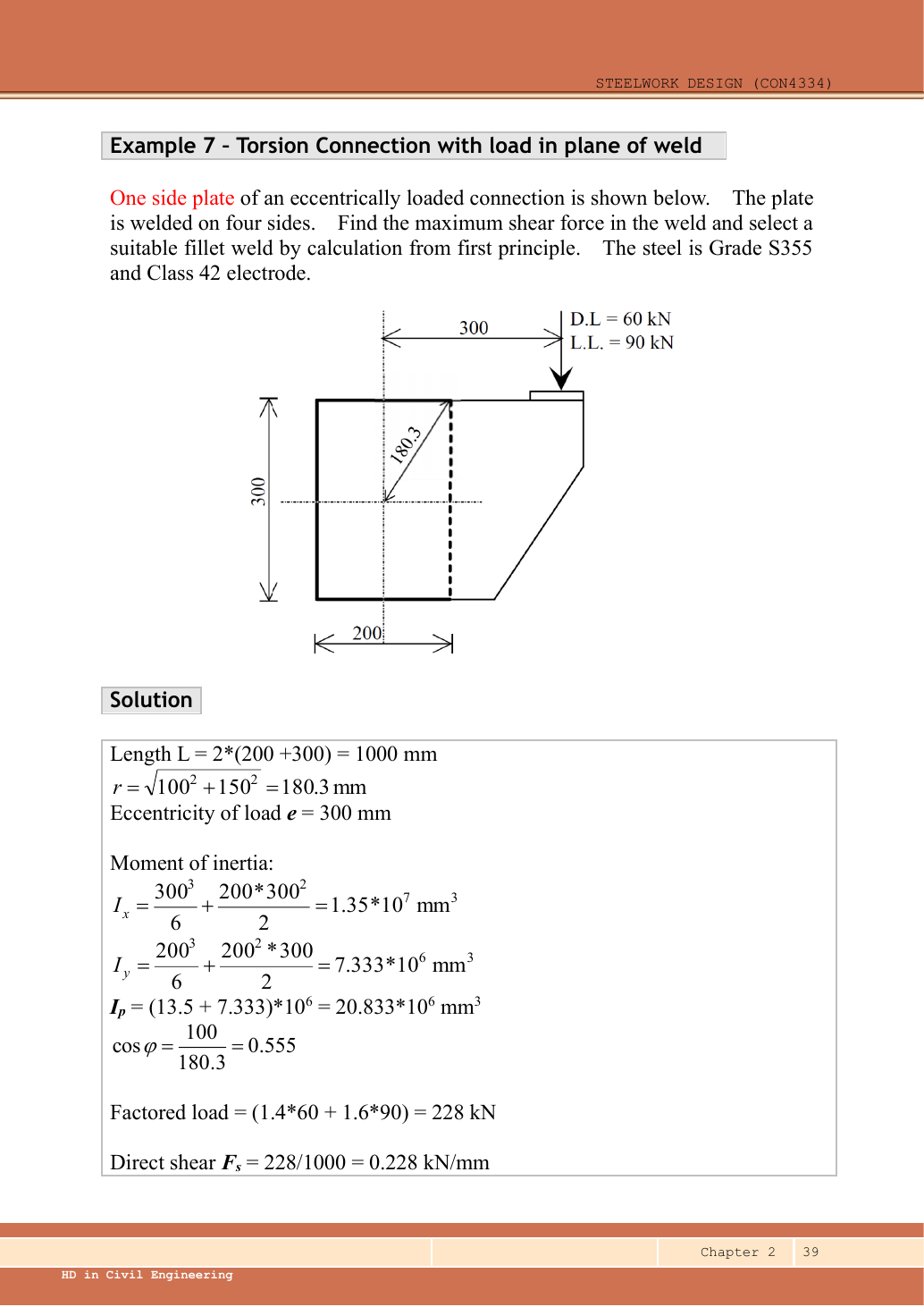

連接例題 7:由基本原理計算矩形焊縫群(weld group) 單獨開啟本例(Open example page)
一塊側板承受恆載(dead load) 60 kN 60 kN 加外加荷載(imposed load) 90 kN 90 kN 。 求焊縫每單位長度的最大作用力,並選擇角焊縫(fillet weld) 尺寸。 焊縫沿 200 mm × 300 mm 200 mm × 300 mm 矩形的全部四邊佈置; 荷載距矩形中心的偏心距為 300 mm 300 mm 。 鋼材為 S355,焊條為 Class 42。
原始來源:LectureNotes/Ch 2_Connection.pdf — 第 39 頁 、第 40 頁 。 標為已知(given) 的值來自題目或圖; 查表(lookup) 值來自指定表格;計算(calculated) 值由以下步驟求得;假設(assumptions) 均會明確說明。

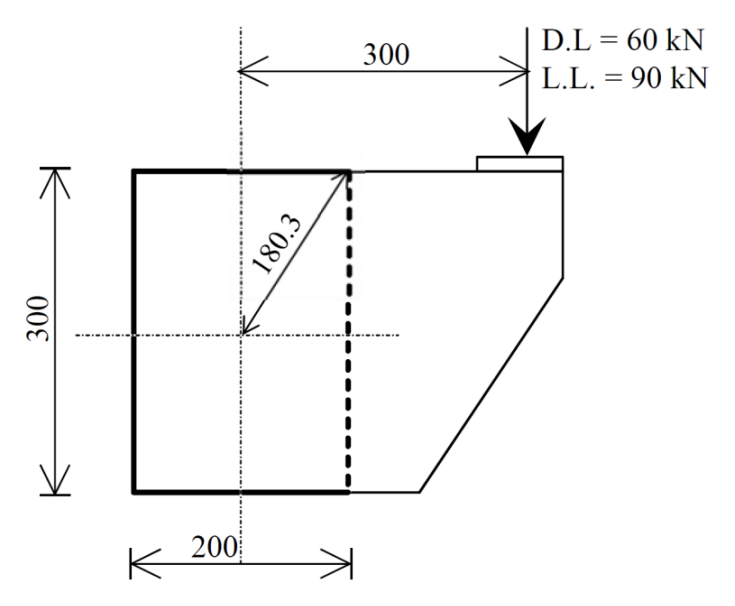

Chapter 2 第 39 頁: 底部水平 200 mm 200 mm 為焊縫矩形寬度,左側豎向 300 mm 300 mm 為高度。上方獨立的 300 mm 300 mm ,由豎向形心虛線量至向下荷載線,是偏心距。右側虛線亦屬焊縫:題目明確指定四邊施焊。D.L.=恆載;L.L.=外加荷載。圖中的角點半徑標為 180.3 mm 180.3 mm ,是下文計算半徑的捨入值。開啟原尺寸圖片 讀圖並整理已知資料(given data) 輸入資料 數值來源 已知幾何 b = 200 mm b = 200 mm ,h = 300 mm h = 300 mm ,四邊均有焊縫(weld) 。形心(centroid) 在寬度/高度的一半,所以角點座標大小為 x = 100 x = 100 、y = 150 mm y = 150 mm 。已知荷載力臂(lever arm) e = 300 mm e = 300 mm 由焊縫群(weld group) 形心量起,不是由右側邊緣量起。已知材料 S355/Class 42:由 Table 9.2a 查得 p w = 250 N mm 2 p w = 250 mm 2 N 。 假設(assumption) 角焊縫(fillet weld) 尺寸一致、板件視為剛體,焊縫線採彈性(elasticity) 分佈,與 Ch 2 第 35–37 頁相同。
計算前:辨認題型與選擇策略 先分開直接剪力(direct shear) P L L P 與偏心(eccentricity) 力矩(moment of a force) P e P e 引起的扭轉作用。 形心(centroid) 及二次矩均按焊縫(weld) 線 計算; 板件內部不承受焊縫作用力。 用平行軸定理推導線二次矩,再在右側角點把每單位長度作用力的水平及豎向分量合成; 該處的豎向分量會相加。
1. 幾何及已乘分項系數的作用力 L = 2 ( b + h ) = 2 ( 200 + 300 ) = 1,000 mm L = 2 ( b + h ) = 2 ( 200 + 300 ) = 1 , 000 mm P = 1.4 × 60 + 1.6 × 90 = 84 + 144 = 228 kN P = 1.4 × 60 + 1.6 × 90 = 84 + 144 = 228 kN M = P e = 228 × 300 = 68,400 kN · mm M = P e = 228 × 300 = 68 , 400 kN ⋅ mm r = 100 2 + 150 2 = 32,500 = 180.278 mm r = 100 2 + 150 2 = 32 , 500 = 180.278 mm 動畫解說(Animation lab) 焊縫群是線組(Eccentric weld group) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
中間是空的;承載力來自焊縫線,不能把整個群組當作實心板。 以線長作形心權重;線二次矩單位為 mm 3 , 並須加入平行軸項。 直接力流為 L P ; 偏心彎矩加入與形心距離成正比的切向力流。 在各可能最不利角點合併帶正負號分量,再把最大合力與每單位長度喉部承載力比較。 2. 推導兩個方向的線二次矩 淺白解說(Simple explanation) :只把焊縫線算作焊縫想像鐵線圍成的矩形:中間空白不是額外鐵線。
示意圖,非按比例;尺寸以原題為準。 只計圖上真正存在的焊道(Weld runs)。 用焊道總長及線二次矩(Line second moments)。 在控制位置合成直接力與扭轉力。 注意(Remember): 線二次矩單位是 mm 3 mm 3 ;板面積的二次矩才是 mm 4 mm 4 。
相關概念與完整方法(Full method)
繞水平形心(centroid) x x 軸:兩條豎向焊縫(weld) 各貢獻 h 3 12 12 h 3 ; 兩條水平焊縫各貢獻 b ( h 2 ) 2 b ( 2 h ) 2 。 繞豎軸時,把兩者角色對調。
I x = 2 ( 300 3 12 ) + 2 × 200 × 150 2 I x = 2 ( 12 300 3 ) + 2 × 200 × 150 2 = 4,500,000 + 9,000,000 = 13,500,000 mm 3 = 4 , 500 , 000 + 9 , 000 , 000 = 13 , 500 , 000 mm 3 I y = 2 ( 200 3 12 ) + 2 × 300 × 100 2 I y = 2 ( 12 200 3 ) + 2 × 300 × 100 2 = 1,333,333.333 + 6,000,000 = 7,333,333.333 mm 3 = 1 , 333 , 333.333 + 6 , 000 , 000 = 7 , 333 , 333.333 mm 3 I p = I x + I y = 20,833,333.333 mm 3 I p = I x + I y = 20 , 833 , 333.333 mm 3
為甚麼單位是 mm 3 mm 3 ? 焊縫線的長度(mm mm )乘以距離平方(mm 2 mm 2 ),便得此單位。 不能代入(substitution) 實心矩形板的截面二次矩 b h 3 12 12 b h 3 ; 後者單位是 mm 4 mm 4 。
動畫解說(Animation lab) 焊縫群是線組(Eccentric weld group) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
中間是空的;承載力來自焊縫線,不能把整個群組當作實心板。 以線長作形心權重;線二次矩單位為 mm 3 , 並須加入平行軸項。 直接力流為 L P ; 偏心彎矩加入與形心距離成正比的切向力流。 在各可能最不利角點合併帶正負號分量,再把最大合力與每單位長度喉部承載力比較。 3. 每單位長度的均勻直接剪力(direct shear) q s = P L = 228 kN 1,000 mm = 0.228 kN mm q s = L P = 1 , 000 mm 228 kN = 0.228 mm kN
動畫解說(Animation lab) 焊縫群是線組(Eccentric weld group) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
中間是空的;承載力來自焊縫線,不能把整個群組當作實心板。 以線長作形心權重;線二次矩單位為 mm 3 , 並須加入平行軸項。 直接力流為 L P ; 偏心彎矩加入與形心距離成正比的切向力流。 在各可能最不利角點合併帶正負號分量,再把最大合力與每單位長度喉部承載力比較。 4. 臨界角點的扭轉分量 q T = M r I p = 68,400 × 180.278 20,833,333.333 = 0.591888 kN mm q T = I p M r = 20 , 833 , 333.333 68 , 400 × 180.278 = 0.591888 mm kN 豎向分量:M x I p = 68,400 × 100 20,833,333.333 = 0.32832 kN mm I p M x = 20 , 833 , 333.333 68 , 400 × 100 = 0.32832 mm kN 水平分量:M y I p = 68,400 × 150 20,833,333.333 = 0.49248 kN mm I p M y = 20 , 833 , 333.333 68 , 400 × 150 = 0.49248 mm kN

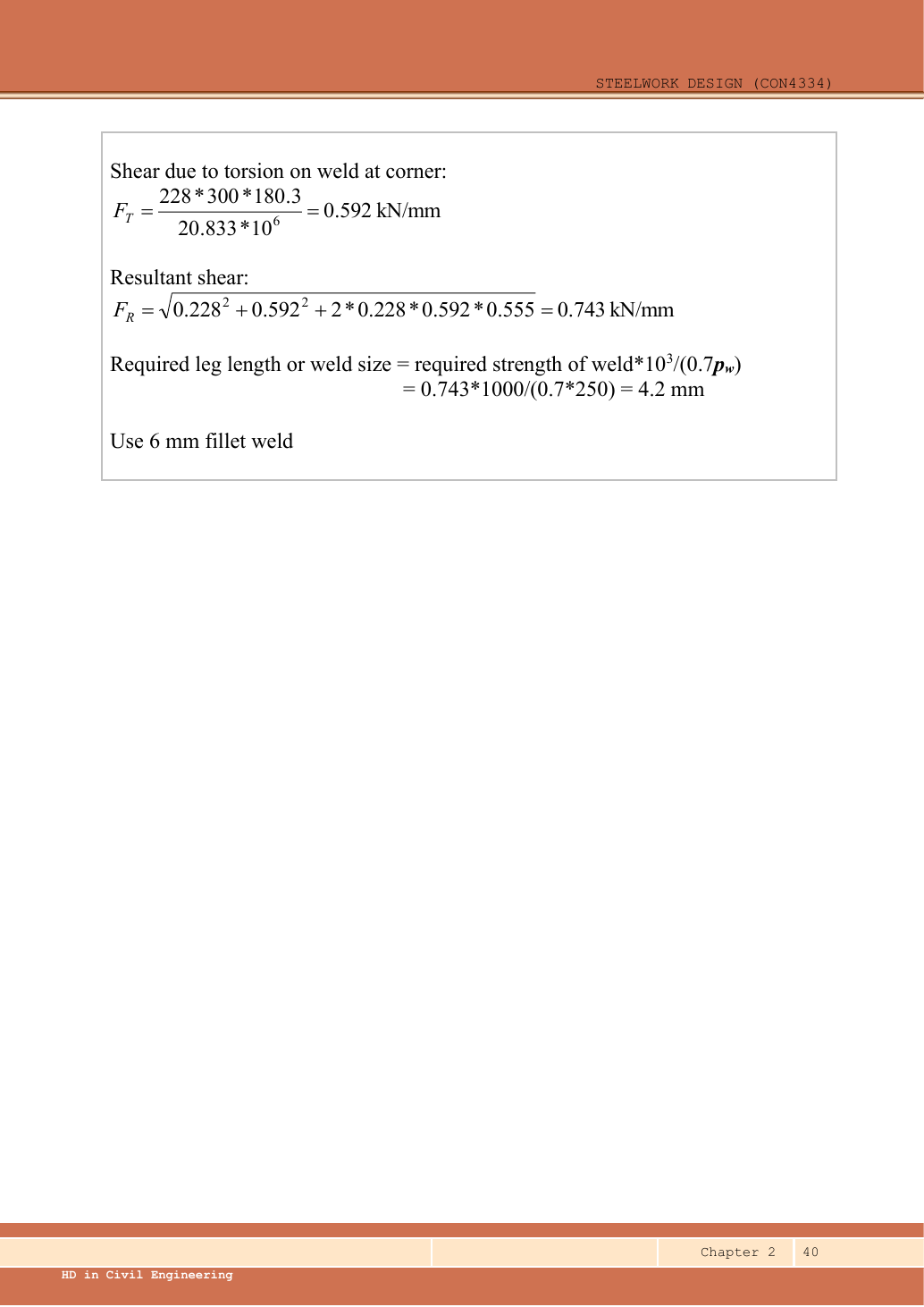

來源用 cos φ = 100 r ≈ 0.555 cos φ = r 100 ≈ 0.555 表示豎向直接剪力(direct shear) 與切向扭轉力之間夾角的餘弦。 角點的半徑方向本身並不是作用力方向。
動畫解說(Animation lab) 焊縫群是線組(Eccentric weld group) 1 個概念 · 2 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
中間是空的;承載力來自焊縫線,不能把整個群組當作實心板。 以線長作形心權重;線二次矩單位為 mm 3 , 並須加入平行軸項。 直接力流為 L P ; 偏心彎矩加入與形心距離成正比的切向力流。 在各可能最不利角點合併帶正負號分量,再把最大合力與每單位長度喉部承載力比較。 5. 相加分量,求最大合力(resultant force) 淺白解說(Simple explanation) :先加箭嘴,再算大小(Components)向東走和向北走,是兩個不同方向。
示意圖,非按比例;尺寸以原題為準。 先定水平、豎向分量的正負號。 同方向分量(Components)各自相加。 互相垂直的兩個總分量,用直角三角形求合力(Resultant)。 注意(Remember): 要找直接力與扭轉分力互相加強的控制角點。
相關概念與完整方法(Full method)
q vertical = 0.228 + 0.32832 = 0.55632 kN mm q vertical = 0.228 + 0.32832 = 0.55632 mm kN q max = 0.55632 2 + 0.49248 2 = 0.742986 kN mm q max = 0.55632 2 + 0.49248 2 = 0.742986 mm kN 對側焊縫(weld) 的豎向分量相減,所以合力較小。右上及右下角點的最大合力大小相同。
動畫解說(Animation lab) 焊縫群是線組(Eccentric weld group) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
中間是空的;承載力來自焊縫線,不能把整個群組當作實心板。 以線長作形心權重;線二次矩單位為 mm 3 , 並須加入平行軸項。 直接力流為 L P ; 偏心彎矩加入與形心距離成正比的切向力流。 在各可能最不利角點合併帶正負號分量,再把最大合力與每單位長度喉部承載力比較。 6. 求焊腳尺寸(leg size) 並驗算(check) 承載力(resistance) 淺白解說(Simple explanation) :為何焊喉比焊腳小?(Weld throat)穿過焊縫的最短切面,比外側量到的焊腳薄。
示意圖,非按比例;尺寸以原題為準。 題述等腳 90° 角焊縫:喉厚(Throat)約為 0.7 × 焊腳(Leg)。 喉面積乘配對的焊縫設計強度(Weld design strength)。 求每毫米抗力時,想像只取長 1 mm 的小條焊縫。 注意(Remember): 查強度時要同時配對鋼級(Steel grade)與焊條級別(Electrode class)。
相關概念與完整方法(Full method)
s required = 1,000 q max 0.7 p w s required = 0.7 p w 1 , 000 q max = 1,000 × 0.742986 0.7 × 250 = 4.24564 mm = 0.7 × 250 1 , 000 × 0.742986 = 4.24564 mm 講師選用 s = 6 mm s = 6 mm 。q capacity = 0.7 × 6 × 250 1,000 = 1.05 kN mm > 0.742986 q capacity = 1 , 000 0.7 × 6 × 250 = 1.05 mm kN > 0.742986 焊縫強度通過。
來源方法把閉合四邊焊縫(weld) 視為完整的線矩形; 這與各自終止、須扣減起止端 2 s 2 s 的兩側獨立焊縫不同。 題目沒有板厚,所以數值強度結果已完成,但不能按 Table 9.1/板邊厚度(thickness) 規則確認容許的最小及最大焊腳(weld leg) 。 6 mm 6 mm 是講師的選擇,仍以缺少的細部輸入值符合規則為條件。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 精簡考試答案(exam answer) P = 228 kN P = 228 kN ,e = 300 mm e = 300 mm ,L = 1,000 mm L = 1 , 000 mm ,I p , line = 20.83333 × 10 6 mm 3 I p , line = 20.83333 × 10 6 mm 3 。q s = 0.228 q s = 0.228 ;扭轉豎向分量 0.32832 0.32832 、水平分量 0.49248 kN mm 0.49248 mm kN 。 q max = 0.742986 kN mm q max = 0.742986 mm kN 。s ≥ 4.246 mm s ≥ 4.246 mm ;6 mm 6 mm 角焊縫(fillet weld) 提供 1.05 kN mm 1.05 mm kN ,焊縫(weld) 強度通過。板厚未提供,因此相關細部仍未核實。
應避免的錯誤 兩個 300 mm 300 mm 尺寸含義不同:一個是高度,另一個是偏心距(eccentricity) 。 使用單位為 mm 3 mm 3 的線二次矩,不能用單位為 mm 4 mm 4 的實心板截面二次矩。 右側虛線仍屬題目指定的四邊焊縫(weld) 。 沒有板厚,不可確認最小/最大焊縫尺寸已合規。 處理陌生變式的程序 辨認每一條實際焊縫(weld) 線及其傳力路徑。 求形心(centroid) 、總長度及線二次矩。 由形心量度荷載偏心距(eccentricity) 。 計算直接及扭轉分量,求臨界合力(resultant force) 。 求焊腳尺寸(leg size) ,另行驗算(check) 細部規則。 獨立自我測試 自己試一試。 荷載與矩形保持相同,但把荷載線移至通過焊縫(weld) 形心(centroid) 。只按強度,求所需承載力(resistance) 及焊腳尺寸(leg size) 。
顯示答案及解釋 e = 0 e = 0 ,所以扭轉消失。q = 228 1,000 = 0.228 kN mm q = 1 , 000 228 = 0.228 mm kN 。只按強度,s ≥ 1,000 × 0.228 175 = 1.303 mm s ≥ 175 1 , 000 × 0.228 = 1.303 mm 。 實際焊腳(weld leg) 仍受最小尺寸/細部規則控制,不能只憑這個強度結果採用 1.3 mm 1.3 mm 。
動畫解說(Animation lab) 焊縫群是線組(Eccentric weld group) 1 個概念 · 3 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
中間是空的;承載力來自焊縫線,不能把整個群組當作實心板。 以線長作形心權重;線二次矩單位為 mm 3 , 並須加入平行軸項。 直接力流為 L P ; 偏心彎矩加入與形心距離成正比的切向力流。 在各可能最不利角點合併帶正負號分量,再把最大合力與每單位長度喉部承載力比較。 連接例題 8:翼緣(flange)焊縫(weld)承受彎矩(bending moment),腹板(web)焊縫承受剪力(shear force) 單獨開啟本例(Open example page)

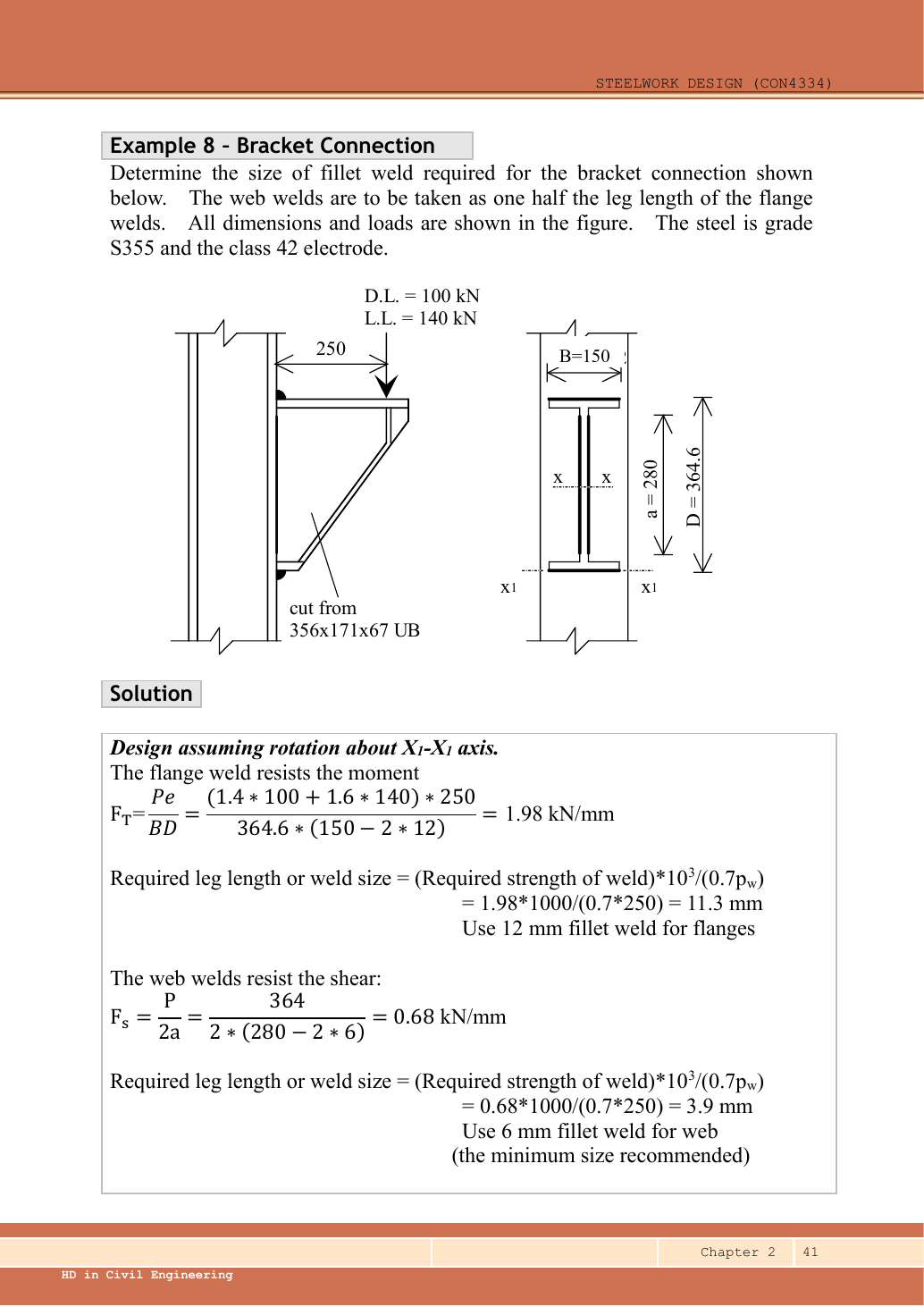

托架由 356 × 171 × 67 356 × 171 × 67 UB 切成,在距支承 250 mm 250 mm 處承受恆載 100 kN 100 kN 加外加荷載 140 kN 140 kN 。 設計其焊縫。 題目指定腹板焊腳為翼緣焊腳的一半; 採用 S355 鋼材及 Class 42 焊條。
原始來源:LectureNotes/Ch 2_Connection.pdf — 第 41 頁 。 標為已知(given) 的值來自題目或圖; 查表(lookup) 值來自指定表格;計算(calculated) 值由以下步驟求得;假設(assumptions) 均會明確說明。
Chapter 2 第 41 頁: 右圖 B = 150 mm B = 150 mm 是上翼緣的焊縫長度;D = 364.6 mm D = 364.6 mm 是到下方 x 1 – x 1 x 1 – x 1 轉動線的力臂(lever arm) 。原圖(source diagram) 軸名為小寫 x 1 – x 1 x 1 – x 1 ,本頁下文沿用原解說的大寫 X 1 – X 1 X 1 – X 1 記法,兩者指同一條下方轉動線。兩條豎向腹板焊縫各有 a = 280 mm a = 280 mm 可用實際長度(actual length) 。中間 x – x x – x 是圖示腹板中線,不能與下方轉動線混淆。左圖 D.L.=恆載,L.L.=外加荷載;cut from=由所標 UB 鋼樑(steel beam) 切成。開啟原尺寸圖片 讀圖並整理已知資料(given data) 輸入資料 數值來源 已知荷載 恆載(dead load) 100 kN 100 kN 、外加荷載(imposed load) 140 kN 140 kN ;向下箭嘴距連接面 e = 250 mm e = 250 mm 。 已知焊縫(weld) 幾何 翼緣(flange) 焊縫長 B = 150 mm B = 150 mm ;豎向力臂(lever arm) D = 364.6 mm D = 364.6 mm ;腹板(web) 焊縫長 a = 280 mm a = 280 mm ;全部均有明確尺寸標註。 已知尺寸關係 s web = s flange 2 s web = 2 s flange 。查表(table lookup) /模型 p w = 250 N mm 2 p w = 250 mm 2 N 。以底翼緣的 X 1 – X 1 X 1 – X 1 為轉動線;翼緣焊縫承受彎矩(bending moment) ,兩條腹板焊縫承受直接剪力(direct shear) 。這是來源採用的簡化作用力分配。
計算前:辨認題型與選擇策略 本題不能視為矩形焊縫群(weld group) 的平面內扭轉。 豎向荷載位於支承面之外,會產生翼緣(flange) 拉力(tensile force) 及壓力(compressive force) 。 力矩平衡(moment equilibrium) 給出受拉翼緣(tension flange) 力 F = M D F = D M ; 把它除以翼緣焊縫(weld) 的有效 長度,得到每毫米作用力。 有效長度(effective length) 取決於所選焊腳(weld leg) ,因此先選試算尺寸,再用同一尺寸核對長度及承載力(resistance) 。
1. 設計作用力及力偶 P = 1.4 × 100 + 1.6 × 140 = 140 + 224 = 364 kN P = 1.4 × 100 + 1.6 × 140 = 140 + 224 = 364 kN M = P e = 364 × 250 = 91,000 kN · mm M = P e = 364 × 250 = 91 , 000 kN ⋅ mm 翼緣力:F = M D = 91,000 364.6 = 249.589 kN F = D M = 364.6 91 , 000 = 249.589 kN
動畫解說(Animation lab) 分開力偶與剪力(Moment connection) 1 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
簡化抗彎連接把不同作用分配到不同緊固件群。 相反翼緣力相隔 z,形成抵抗彎矩的力偶:F = z M 。 在此模型中,腹板螺栓或焊縫承擔指定垂直剪力。 翼緣力、腹板剪力、板件承壓及構造細節均須按要求驗算。 2. 試用 12 mm 12 mm 翼緣(flange) 角焊縫(fillet weld) 淺白解說(Simple explanation) :兩個翼緣力怎樣形成彎矩?兩個相反方向的力形成力偶(Couple),像雙手轉方向盤。
示意圖,非按比例;尺寸以原題為準。 先找兩條真正力作用線之間的距離。 所需力 = 彎矩(Moment)÷ 該距離。 用這個力設計相應的翼緣螺栓/焊縫組。 注意(Remember): 兩條力線的距離,不一定就是截面總高度(Overall depth)。
相關概念與完整方法(Full method)
來源試用 12 mm 12 mm 焊腳(weld leg) 。 可用實際長度(actual length) 150 mm 150 mm ,端部共扣減 2 s = 24 mm 2 s = 24 mm ,餘下有效長度(effective length) 126 mm 126 mm 。 用圖示焊縫(weld) 長度 B B ,不能用標稱截面寬 171 mm 171 mm 。
L flange , eff = 150 − 2 × 12 = 126 mm L flange , eff = 150 − 2 × 12 = 126 mm q flange = F L eff = 249.589 126 = 1.980862 kN mm q flange = L eff F = 126 249.589 = 1.980862 mm kN s needed = 1,000 × 1.980862 0.7 × 250 = 11.3192 mm s needed = 0.7 × 250 1 , 000 × 1.980862 = 11.3192 mm 12 mm ≥ 11.3192 mm ; q cap = 0.7 × 12 × 250 1,000 = 2.10 kN mm 12 mm ≥ 11.3192 mm ; q cap = 1 , 000 0.7 × 12 × 250 = 2.10 mm kN 翼緣焊縫承載力:2.10 × 126 = 264.6 kN > 249.589 2.10 × 126 = 264.6 kN > 249.589 通過。
這亦是以試算並核實的方式,解隱式不等式 0.7 p w s ( B − 2 s ) 1,000 ≥ M D 1 , 000 0.7 p w s ( B − 2 s ) ≥ D M 。 增加 s s 會增加喉厚(throat thickness) ,卻會縮短有效長度,所以不能省略重新驗算(check) 。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 2 個概念 · 3 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 3. 按指定一半尺寸規則選腹板(web) 焊腳(weld leg) ,再驗算(check) 剪力(shear force) 淺白解說(Simple explanation) :為何焊喉比焊腳小?(Weld throat)穿過焊縫的最短切面,比外側量到的焊腳薄。
示意圖,非按比例;尺寸以原題為準。 題述等腳 90° 角焊縫:喉厚(Throat)約為 0.7 × 焊腳(Leg)。 喉面積乘配對的焊縫設計強度(Weld design strength)。 求每毫米抗力時,想像只取長 1 mm 的小條焊縫。 注意(Remember): 查強度時要同時配對鋼級(Steel grade)與焊條級別(Electrode class)。
相關概念與完整方法(Full method)
s web = 12 2 = 6 mm s web = 2 12 = 6 mm 每條有效長度:L web , eff = 280 − 2 × 6 = 268 mm L web , eff = 280 − 2 × 6 = 268 mm 腹板有效總長度:2 × 268 = 536 mm 2 × 268 = 536 mm q web = 364 536 = 0.679104 kN mm q web = 536 364 = 0.679104 mm kN s needed , web = 1,000 × 0.679104 175 = 3.88060 mm s needed , web = 175 1 , 000 × 0.679104 = 3.88060 mm 所設 6 mm 6 mm 提供 q cap = 1.05 kN mm q cap = 1.05 mm kN ;腹板焊縫承載力:536 × 1.05 = 562.8 kN > 364 536 × 1.05 = 562.8 kN > 364 通過。
雖然只按強度約需 3.9 mm 3.9 mm ,仍須採用 6 mm 6 mm ,以符合與 12 mm 12 mm 翼緣(flange) 焊腳之間的指定比例。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 4. 驗算(check) 長度,列明尚待核實的厚度(thickness) 條件 淺白解說(Simple explanation) :畫出來的長度,不全都算有效課程模型不把焊縫起點與終點全部算作有效傳力部分。
示意圖,非按比例;尺寸以原題為準。 先由強度求所需有效長度(Effective length)。 每一道獨立焊縫分別加回指定端部修正。 向上取整後,再查最小尺寸、間距及回焊(Returns)。 注意(Remember): 強度足夠,不代表構造細節(Detailing)已全部合格。
相關概念與完整方法(Full method)
翼緣最小有效長度:max ( 4 × 12 , 40 ) = 48 mm < 126 max ( 4 × 12 , 40 ) = 48 mm < 126 腹板最小有效長度:max ( 4 × 6 , 40 ) = 40 mm < 268 max ( 4 × 6 , 40 ) = 40 mm < 268
來源尺寸描述切割托架上的焊縫(weld) 長度,不能據此按圖的比例推斷其他製作細部。 支承鋼柱(steel column) 厚度未提供。 因此結果已證明翼緣(flange) /腹板(web) 焊縫強度及尺寸比例符合要求; 以較厚連接件決定最小焊縫尺寸的規則,是否在支承處亦滿足,仍須另行確認。
動畫解說(Animation lab) 從焊腳至有效喉厚(Fillet weld) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
兩塊垂直鋼板之間的等腳角焊縫,截面近似直角三角形。 此幾何的喉厚 a ≈ 0.7 s , 小於焊腳長度。 有效承力面積 = a × L eff 。 本示例 p w = 220 mm 2 N , 每單位長度承載力為 0.7 s × 220 mm N 。 須按課程計端部扣減、最小尺寸及長度限制;增加幾何長度不代表所有構造檢查已符合。 精簡考試答案(exam answer) P = 364 kN P = 364 kN ,M = 91 kN · m M = 91 kN ⋅ m 。對 X 1 – X 1 X 1 – X 1 取矩,翼緣(flange) 力 = 249.589 kN = 249.589 kN 。 12 mm 12 mm 翼緣焊縫(weld) 有效長度(effective length) 126 mm 126 mm ,承載力(resistance) 264.6 kN 264.6 kN 。6 mm 6 mm 腹板(web) 焊縫各有 268 mm 268 mm 有效長度,合計承載力 562.8 kN 562.8 kN 。兩者均通過,腹板焊腳(weld leg) 是翼緣焊腳的一半。 最小焊縫尺寸驗算(check) 所需的支承厚度(thickness) 未提供。
應避免的錯誤 力臂(lever arm) D D 為 364.6 mm 364.6 mm ;腹板(web) 焊縫(weld) 長 a a 為 280 mm 280 mm 。兩者不能互換。 腹板要計兩條焊縫;來源模型中的受拉翼緣(tension flange) 力則由指定翼緣(flange) 焊縫承受。 每條焊縫均用自己的焊腳尺寸(leg size) 扣減 2 s 2 s 。 處理陌生變式的程序 辨認來源的轉動線及翼緣(flange) 力力臂(lever arm) 。 把荷載乘分項系數,計算彎矩(bending moment) 及力偶。 試選翼緣焊腳(weld leg) ,計算有效長度(effective length) ,核實承載力(resistance) 。 按指定腹板(web) /翼緣尺寸關係選焊腳,並驗算(check) 腹板剪力(shear force) 。 驗算有效長度及細部規則,列明未提供的支承資料。 獨立自我測試 自己試一試。 焊縫(weld) 保持所選尺寸,但偏心距(eccentricity) 增至 300 mm 300 mm 。翼緣(flange) 強度驗算(check) 會怎樣?
顯示答案及解釋 翼緣力增至 364 × 300 364.6 = 299.506 kN 364.6 364 × 300 = 299.506 kN ,大於 264.6 kN 264.6 kN ,所以翼緣焊縫不通過。 腹板(web) 直接剪力(direct shear) 仍為 364 kN 364 kN ,保持不變,仍然通過。
動畫解說(Animation lab) 分開力偶與剪力(Moment connection) 2 個概念 · 1 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
簡化抗彎連接把不同作用分配到不同緊固件群。 相反翼緣力相隔 z,形成抵抗彎矩的力偶:F = z M 。 在此模型中,腹板螺栓或焊縫承擔指定垂直剪力。 翼緣力、腹板剪力、板件承壓及構造細節均須按要求驗算。 動畫解說(Animation lab) 焊縫群是線組(Eccentric weld group) 1 個概念 · 5 個原式 原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。
中間是空的;承載力來自焊縫線,不能把整個群組當作實心板。 以線長作形心權重;線二次矩單位為 mm 3 , 並須加入平行軸項。 直接力流為 L P ; 偏心彎矩加入與形心距離成正比的切向力流。 在各可能最不利角點合併帶正負號分量,再把最大合力與每單位長度喉部承載力比較。 ← 簡介(Introduction) 鋼樑(Beams) → 練習本章:導修、作業及歷屆試卷解答(Worked Examples)→
本章舊卷答案(Reference)
