鋼結構(steelwork) / CON4334
學習

基礎知識:先理解題目,再使用公式

中英術語對照(Terminology)

1. 單位、次方和計算機 必考

淺白解說(Simple explanation):先統一單位(Units)

換單位像換尺子,物件本身沒有改變。

先統一單位(Units) — 換單位像換尺子,物件本身沒有改變。
示意圖,非按比例;尺寸以原題為準。
  1. 1kN=1,000N;1m=1,000mm。
  2. 面積(Area)換兩次長度;慣性矩(Inertia)換四次。
  3. 先換單位,再代數值,最後核對結果單位。

注意(Remember):1kN·m=1,000,000N·mm,不是 1,000。

相關概念與完整方法(Full method)

力就是推或拉,單位是牛頓 N;1 kN=1000 N1\text{ kN}=1000\text{ N}。彎矩 = 力 × 垂直距離,單位 N·mm 或 kN·m。應力 = 力 ÷ 面積,單位 N/mm²(= MPa)。截面性質(面積、模量、慣性矩)是幾何尺寸,不是力。下表的換算,關鍵是先換長度,再平方或立方。

物理量單位換算(unit conversion)為甚麼次方很重要
長度(Length)1m=1,000mm;1cm=10mm先換算長度單位,再平方或立方。
面積(Area)1cm2=100mm2(10mm)2=100mm2。
截面模數(Section modulus)1cm3=1,000mm3用於彎矩(bending moment)承載力(resistance) pyS 或 pyZ。
截面二次矩(Second moment of area)1cm4=10,000mm4用於抗彎剛度 EI 及撓度(deflection)計算。
彎矩(Moment)1kN·m=106N·mm1,000N×1,000mm。
線荷載(Line load)1kNm=1Nmm分子與分母同時除以 1,000,比值不變。
面荷載(Area load)kNm2×分擔荷載寬度m=kNm乘以分擔荷載(tributary load)寬度,便把樓面面荷載(area load)轉成鋼樑(steel beam)的線荷載(line load)。

計反力和彎矩時用 kN 和 m;計應力、強度和撓度時換成 N 和 mm,因為 EE 和 pyp_y 都是 N/mm²。把換算寫在代入的同一行。

例:355Nmm2×1,096cm3×1,000mm3cm3106=389.08kN·m

計算機小技巧:開方時用括號把整個分數包住,例如輸入 (275/355)\sqrt{(275/355)},不是 275/355\sqrt{275}/355。四次方根 = 次方 0.25。計 v=1/[1+0.05(λ/x)2]0.25v=1/[1+0.05(\lambda/x)^2]^{0.25} 的次序:先 (λ/x)2(\lambda/x)^2 → 乘 0.05 加 1 → 開四次方 → 取倒數。中間數保留至少 4 位有效數字。

自己試一試。把 21,370cm4 及 350kN·m 換算成以毫米為長度單位的數值。

顯示答案及解釋

I=21,370×10,000=213,700,000mm4。M=350×1,000,000=350,000,000N·mm。

動畫解說(Animation lab)單位與次方(Units and powers)1 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 代入前,先把力、長度及應力轉為相容單位。
  2. ;面積有兩個長度因子,因此 。
  3. 截面模數(section modulus)是長度三次方,截面二次矩(second moment of area)是四次方;cm 轉 mm 分別乘 和 。
  4. ;再除以 ,彎矩才成為 。
動畫解說(Animation lab)單位與次方(Units and powers)1 個概念 · 11 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 代入前,先把力、長度及應力轉為相容單位。
  2. ;面積有兩個長度因子,因此 。
  3. 截面模數(section modulus)是長度三次方,截面二次矩(second moment of area)是四次方;cm 轉 mm 分別乘 和 。
  4. ;再除以 ,彎矩才成為 。

2. 移項和內插 必考

淺白解說(Simple explanation):兩行表值之間怎樣算?(Interpolation)

輸入走了幾成,答案也沿兩個表值之間走幾成。

兩行表值之間怎樣算?(Interpolation) — 輸入走了幾成,答案也沿兩個表值之間走幾成。
示意圖,非按比例;尺寸以原題為準。
  1. 先選對表格、屈曲曲線(Buckling curve)及強度欄。
  2. 算出所求輸入在上下兩行之間的位置比例。
  3. 用同一比例分配兩個答案的差值。

注意(Remember):自編小例:100 與 80 的中間值是 90;不能跳過選欄步驟。

相關概念與完整方法(Full method)

方程的兩邊相等,對一邊做甚麼,另一邊也要做。例如由 P=pAP=pA 求面積:兩邊除以 pp,得 A=P/pA=P/p。承載力和需求要用同一個單位比較。

已知 P=196kN,焊縫每單位長度的承載力 q=1.05kNmm:L=Pq=196kN1.05kNmm=186.667mm

選螺栓數目:n≥P/每顆螺栓承載力n\ge P/\text{每顆螺栓承載力},然後向上取整數。驗算現有設計時,1.0061.006 就是超過 1,不可以四捨五入成 1.00 當作合格。

內插:假設兩個表值之間是一條直線,按比例取中間的值。先選對欄(正確的鋼材強度、正確的曲線),再在行之間內插。設 xx 在 x0x_0 和 x1x_1 之間,對應表值 y0y_0、y1y_1,比例 f=(x−x0)/(x1−x0)f=(x-x_0)/(x_1-x_0):

y=y0+f(y1−y0)

自擬例子(只為示範,不是真實表值):λ=70→200\lambda=70\to200、λ=80→180\lambda=80\to180,求 λ=74\lambda=74:f=4/10=0.4f=4/10=0.4,強度 =200+0.4×(180−200)=192 N/mm2=200+0.4\times(180-200)=192\text{ N/mm}^2。檢查:192 在 180 和 200 之間 ✓。

自己試一試。使用上述自擬表,求出 77 處的數值。

顯示答案及解釋

f=710=0.7;強度 =200−0.7×20=186Nmm2,介乎 180 與 200 之間。

動畫解說(Animation lab)兩列之間的插值(Interpolation)2 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 先選正確曲線、鋼級及強度欄,再找包住輸入值的上下兩列。
  2. 。滑桿表示輸入值在兩端點之間的位置。
  3. 。若表格數值遞減,y 的改變量便是負數。
  4. 此示例輸出端點為 100 及 80; 時結果為 90。不可用外插補猜缺少的表列。
動畫解說(Animation lab)重排承載力公式(Rearrangement)2 個概念 · 11 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 在 中,P 是力、p 是應力、A 是面積。這次要找 A。
  2. 等號兩邊同除以相同且非零的應力 p。
  3. 右邊的 p 約去後,得到 。
  4. 得到 ;這是所需面積,仍要選截面及完成其他驗算。

3. 荷載路徑和反力 必考

淺白解說(Simple explanation):反力為何要平衡?(Equilibrium)

想像一塊蹺蹺板:不能跌下,也不能一直轉動。

反力為何要平衡?(Equilibrium) — 想像一塊蹺蹺板:不能跌下,也不能一直轉動。
示意圖,非按比例;尺寸以原題為準。
  1. 向上反力(Reactions)總和要平衡向下荷載。
  2. 以支承點取矩(Moments),該支承反力便沒有力臂。
  3. 力臂(Lever arm)是取矩點至力作用線的垂直距離。

注意(Remember):側向約束(Lateral restraint)不一定提供豎向支承。

相關概念與完整方法(Full method)

樓板承受面荷載,把反力交給次樑;次樑把反力交給主樑;主樑交給柱;柱把壓力交給地基。樑端反力對這條樑是向上的力,對承托它的構件是同樣大小向下的力。不要在同一條樑上同時畫上兩個方向,否則會重複計算。

自由體圖:把一件構件單獨畫出,用支承反力代替周圍的東西。鉸支(pin)不能移動但可以轉動;滾支(roller)只提供垂直於支承面的反力;固定端(fixed)連轉動也限制,可以提供彎矩。側向約束只阻止翼緣側移,不是豎向支承。

課程的簡支樑:一端鉸支、一端滾支,承受豎向荷載。荷載對稱 → 兩個反力相等。不對稱 → 用下面兩條平衡方程(這裏取逆時針為正;任何一致的約定都得到同一答案)。

Σ豎向力=0:RA+RB=向下荷載總和Σ對A點的力矩=0:RBL=Σ(Piai)+wL(L2)

LL 是支承間距(m),PiP_i 是集中荷載(kN),aia_i 是它離 A 的距離(m),ww 是全跨均佈荷載(kN/m)。計整體平衡時,均佈荷載可以當作一個 wLwL 的力作用在中點;但計某一點的剪力和彎矩時,要按實際分佈計算。

分擔寬度(tributary width):荷載落到某條樑的那一條樓板。單向板、樑距相等 ss 時,中間的樑兩邊各取 s/2s/2,合共 ss;邊樑只有一邊,s/2s/2。先看樓板的跨向,不要因為某個數字離樑最近就當作分擔寬度。

自己試一試。自擬樑題:L=8m;一個 60kN 荷載位於距 A 點 5m 處;全跨另受 w=4kNm 的均佈荷載(uniformly distributed load, UDL)。求支承反力。

提示(hint)

對 A 點取力矩(moment of a force),A 點未知反力的力臂(lever arm)便為零,可先消去這個未知數。

顯示答案及解釋

RB=60×5+(4×8)×48=53.5kN。RA=60+32−53.5=38.5kN。兩反力之和為 92kN,等於向下荷載總和。

動畫解說(Animation lab)反力與彎矩平衡(Equilibrium)1 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 本示意為 6 m 簡支樑及 60 kN 集中荷載,並非原題的荷載圖。
  2. 。荷載越靠近 B, 越大。
  3. 。兩個向上反力的總和必須等於 P。
  4. 荷載在跨中時,;端彎矩、均布荷載及懸臂段均須加入各自的平衡項。
動畫解說(Animation lab)追蹤樓面荷載(3D load path)2 個概念 · 3 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 樓面承受 的面荷載;標示的樓面帶由一條次樑承擔。
  2. 面荷載乘分擔寬度(tributary width):。本示意 。
  3. 主樑在接駁位置承受次樑反力;該反力不會自動變成全跨均布荷載。
  4. 反力沿鋼柱傳至基礎;同一承載面積只計一次。

4. 剪力、彎矩和撓度 必考

淺白解說(Simple explanation):剪力在做甚麼?(Shear)

想像把樑切開:剪力阻止兩個切面相對滑動。

剪力在做甚麼?(Shear) — 想像把樑切開:剪力阻止兩個切面相對滑動。
示意圖,非按比例;尺寸以原題為準。
  1. 先由荷載分析求設計剪力(Design shear)。
  2. 按截面種類選剪切面積(Shear area)及強度。
  3. 把需求(Demand)和抗力(Resistance)換成相同力單位再比較。

注意(Remember):工字截面的大部分豎向剪力通常由腹板(Web)承擔。

相關概念與完整方法(Full method)

剪力 VV:把樑切開後,令任何一邊保持平衡所需的橫向內力。彎矩 MM:切口處的內部轉動效應。撓度 δ\delta:樑由原來位置向下移了多少。在距 A 點 xx 的切口(只計切口左邊的荷載):

在距 A 點 x 處切開:V(x)=RA−wx−ΣPi其中只計入切面左側的集中荷載。M(x)=RAx−wx22−ΣPi(x−ai)這裏同樣只計入切面左側的荷載。

均佈荷載下:剪力圖是斜直線,彎矩圖是拋物線。集中荷載處:剪力圖突然跳一級,彎矩圖連續但有尖角。外加力偶處:彎矩圖跳一級。兩個集中荷載之間,最大彎矩在 V=0V=0 的位置;支承、荷載點和懸臂根部也要檢查。最大彎矩不一定在集中荷載下面。

只有全跨均佈荷載時:Vmax=wL2;Mmax=wL28只有跨中集中荷載時:Vmax=P2;Mmax=PL4

這些捷徑只適用於簡支樑和所述的荷載位置;荷載不在中間或有懸臂,就用平衡計算。彈性範圍內,不同荷載在同一位置的結果可以相加(疊加法);但不同位置的最大值相加,一般不是真正的最大值。

截面不變(EE、II 為常數)的簡支樑:

δUDL,midspan=5wL4384EIδpoint,midspan=PL348EI第二式只適用於集中荷載位於跨中(midspan)的情況。

E=205 000 N/mm2E=205\,000\text{ N/mm}^2 是課程用的楊氏模量(材料有多「硬」);II 是繞彎曲軸的慣性矩(截面形狀有多「硬」),單位 mm⁴。課程的撓度驗算一般用未乘系數的活載:荷載系數只是為了強度驗算放大需求,不會令樑變硬。

自己試一試。一根簡支樑承受 w=10kNm 的均佈荷載,跨度(span) L=6m。最大剪力及最大彎矩是多少?

顯示答案及解釋

V=10×62=30kN。M=10×628=45kN·m。彎矩比力多乘了一次長度,因此彎矩的單位不能寫成 kN。

動畫解說(Animation lab)反力與彎矩平衡(Equilibrium)3 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 本示意為 6 m 簡支樑及 60 kN 集中荷載,並非原題的荷載圖。
  2. 。荷載越靠近 B, 越大。
  3. 。兩個向上反力的總和必須等於 P。
  4. 荷載在跨中時,;端彎矩、均布荷載及懸臂段均須加入各自的平衡項。
概念地圖:荷載路徑:由樓板的重量,到剪力圖和彎矩圖

概念地圖(Concept map)

荷載路徑:由樓板的重量,到剪力圖和彎矩圖

每一題計算題都由這條路開始:面荷載 → 每米荷載 → 反力 → 剪力 → 彎矩 → 和承載力比較。最大彎矩在哪裏、反力怎樣傳到下一件構件,都在這張圖裏。

文字版(由起因到結果)

  1. 起因

    面荷載(kN/m²)(Area load (kN/m²))

    樓板的恆載和活載,以每平方米計。設計時乘系數:1.4gk+1.6qk1.4g_k+1.6q_k。

  2. 影響因素常見失分位

    bb 分擔寬度(Tributary width)

    荷載落到某條樑的那一條樓板。樑距相等 ss 時:中間的樑兩邊各取 s/2s/2,合共 ss;邊樑只有 s/2s/2。先看樓板的跨向。

  3. 關鍵概念

    ww 每米樑的荷載(Load per metre of beam)

    面荷載 × 分擔寬度,變成沿樑每米的荷載(kN/m),再加上樑的自重。

    面荷載 × 寬度 → 線荷載
  4. 關鍵概念

    自由體圖:把一條樑單獨畫出(Free-body diagram: draw one beam on its own)

    用支承反力代替周圍的東西。鉸支(pin)不能移動但可轉動;滾支(roller)只有垂直支承面的反力;側向約束不是豎向支承。

  5. 關鍵概念常見失分位

    RAR_A, RBR_B 反力:取矩求出(Reactions: take moments)

    對其中一個支承取矩求另一個反力,再用豎向平衡。計整體平衡時,均佈荷載可當作一個 wLwL 的力作用在中點。

    公式

    ∑MA=0∑Fy=0\textstyle\sum M_A=0\qquad\sum F_y=0
  6. 關鍵概念

    VV 剪力圖(Shear-force diagram)

    在任何位置切開,切口左邊所有力之和就是剪力。集中荷載處剪力跳一級;均佈荷載下是斜直線。

    剪力阻止切口兩邊相對滑動
  7. 關鍵概念常見失分位

    MM 彎矩圖(Bending-moment diagram)

    切口左邊所有力對切口取矩。彎矩的變化 = 剪力圖下的面積:均佈荷載下是拋物線,集中荷載處有尖角。

  8. 後果常見失分位

    剪力由正轉負 → 最大彎矩(Shear changes sign → maximum moment)

    因為彎矩是剪力的「累積面積」,剪力為零(由正轉負)的位置,彎矩停止增加,就是最大值。支承、荷載點和懸臂根部也要檢查。

  9. 設計做法常見失分位

    反力成為下一件構件的荷載(A reaction becomes the next member’s load)

    樑端反力對這條樑向上,對承托它的構件是同樣大小向下:樓板 → 次樑 → 主樑 → 柱 → 地基。

  10. 設計做法

    需求 ≤ 承載力(Demand ≤ capacity)

    最大剪力和最大彎矩就是「需求」,分別和 VcV_c、McM_c(或 LTB 的 MbM_b)比較。實際數字見樓面樑地圖。

  11. 考試答法

    考試:每一點都標數值(Exam: label every value)

    剪力圖要寫每個荷載點兩邊的數值,彎矩圖要寫每個荷載點和最大值;寫出 RA+RBR_A+R_B 的檢查。LTB 題的前 7 分就在這裏。

導覽步驟

  1. 1. 由面荷載到每米荷載

    面荷載 × 分擔寬度 → 每米荷載(再加自重)。

  2. 2. 單獨畫出一條樑,求反力

    自由體圖只畫支承反力;取矩求反力,再檢查兩個反力之和。

  3. 3. 剪力和彎矩

    剪力 = 切口左邊的力;彎矩 = 剪力圖下的面積。

  4. 4. 荷載繼續往下傳

    這條樑的反力,就是下一件構件收到的荷載。

  5. 5. 拿去驗算,寫好答案

    最大 VV、MM 和承載力比較;圖上每一點都標數值。

動畫解說(Animation lab)建立剪力及彎矩圖(SFD / BMD)3 個概念 · 7 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 示意為 6 m 簡支樑承受 60 kN 集中荷載;先平衡反力,再切開截面。
  2. 在集中荷載之前,、,彎矩沿長度線性增加。
  3. 剪力向下跳 P;右側 ,。
  4. 本例彎矩連續,並在 B 點回到零;若施加集中力偶,彎矩圖則會出現跳躍。

5. 鋼材:強度、剛度和延性 了解即可

來源:Chapter 1 第 2–3 頁;L1 投影片 3 及 10。鋼主要是鐵(約 98%),加入少量其他元素:碳最多 0.25%、錳最多 1.6%、矽 0.1–0.5%、硫和磷各最多 0.05%。碳越多,強度越高,但延性和可焊性越差,所以結構鋼的含碳量受到限制。

屈服強度:鋼材開始出現明顯永久變形時的應力。剛度:抵抗彈性變形的能力——較高等級的鋼,EE 不會較大。延性:斷裂前能大幅變形的能力。可焊性:能否用適當方法焊出合格的接頭。一條樑可以夠強但下垂太多。

課程用 S275、S355、S460(歐洲標準);中國標準有 Q235、Q345、Q390、Q420。等級名稱不一定等於每種厚度的設計強度,要按厚度查表(見第 18 節)。

動畫解說(Animation lab)彈性、屈服與延性(Steel behaviour)1 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 應力是力除以面積;應變(strain)是長度變化除以原長度。
  2. 屈服前,應力約為 ;E 決定彈性區的斜率。
  3. 繼續增加應變會包含永久變形;屈服強度較高,不代表 E 也較高。
  4. 強度、剛度及延性是不同性質;此圖為概念示意,並非實測應力—應變曲線。

6. 疲勞:重複受力令裂縫慢慢變大 了解即可

來源:Chapter 1 第 2 及 14 頁。疲勞是應力反覆變化下,裂縫逐步擴大的破壞。典型例子:吊車樑、橋。它和「一次過太大的荷載」不同:每次看似無害的荷載,重複很多次仍然會令裂縫擴大。設計時避免截面突然變化和應力集中。一般的風力變化通常不需要做疲勞設計,除非應力變化次數非常多。

英文答題範本:“Fatigue is failure caused by progressive crack growth under fluctuating stress. Avoid abrupt section changes and stress concentrations, and detail welded connections appropriately.”

動畫解說(Animation lab)重複荷載與裂縫(Fatigue)1 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 缺口或截面突變可能令連接附近出現應力集中。
  2. 即使單次荷載未造成靜力破壞,多次循環仍可能引發裂縫。
  3. 示意裂縫隨步驟擴展;此動畫不計算疲勞壽命。
  4. 按指定疲勞方法及細節類別設計,減少突變,並先確認重複荷載是否需要考慮。

7. 防銹(理論題) 常考

來源:Chapter 1 第 2 頁。腐蝕會損耗鋼材、令有效截面變薄。油漆和金屬鍍層把鋼和環境隔開;鋅或鋁鍍層可提高防腐及耐磨性能。長期浸在水中的結構可以用陰極保護(cathodic protection)。耐候鋼(weathering steel)靠合金成分在表面形成保護性氧化層——它是一種鋼材選擇,不是油漆。

英文答題範本(兩種方法):“Apply a protective paint or zinc coating to isolate the steel from corrosive exposure. For continuously immersed structures, use cathodic protection to reduce electrochemical corrosion.” 要寫兩種原理不同的方法,各加一句原理。

概念地圖:防銹:鋼材為甚麼會生銹?保護方法分兩種思路

概念地圖(Concept map)

防銹:鋼材為甚麼會生銹?保護方法分兩種思路

考題要你寫「兩種方法」。關鍵是兩種方法要原理不同:一種把水和空氣隔開,一種讓另一種金屬代替鋼材被腐蝕。

文字版(由起因到結果)

  1. 起因

    水分+氧氣(Moisture + oxygen)

    鋼材暴露在潮濕空氣或水中。

  2. 關鍵概念

    電化學腐蝕:生銹(Electrochemical corrosion: rust)

    鋼材中的鐵和水、氧氣發生電化學反應,慢慢變成鐵銹。

  3. 後果

    截面變薄,強度下降(Thinner section, less strength)

    鐵銹把鋼材「吃掉」,有效截面越來越薄,承載力下降,也影響耐久性(屬正常使用極限狀態 SLS)。

  4. 關鍵概念

    兩種思路:隔開/犧牲(Two ideas: barrier / sacrifice)

    (1) 隔開:不讓水和空氣接觸鋼材;(2) 犧牲:讓另一種金屬(例如鋅)代替鋼材被腐蝕。

  5. 設計做法

    油漆塗層(隔開)(Paint coating (barrier))

    油漆系統在鋼材表面形成一層屏障,隔開水分和氧氣。

  6. 設計做法

    熱浸鍍鋅(隔開+犧牲)(Hot-dip galvanizing (barrier + sacrifice))

    鋅層既隔開鋼材,又會比鋼材先被腐蝕,「犧牲」自己保護鋼材。

  7. 設計做法

    陰極保護(長期浸水)(Cathodic protection (immersed))

    用於長期浸在水中的結構,減少電化學腐蝕。

  8. 設計做法

    耐候鋼(選材)(Weathering steel (material choice))

    合金成分令表面形成穩定的保護氧化層。這是選用的鋼材,不是一種塗層。

  9. 考試答法常見失分位

    考試:兩種原理不同的方法(Exam: two methods that work differently)

    每種方法寫一行「怎樣保護」。最穩陣的組合:油漆(隔開)+鍍鋅(犧牲),或加上陰極保護。

導覽步驟

  1. 1. 為甚麼會生銹?

    水分+氧氣 → 電化學反應 → 鐵銹 → 截面變薄。

  2. 2. 兩種思路

    斷開起因(隔開水和空氣),或者找替身(犧牲金屬)。

  3. 3. 四種方法

    油漆、鍍鋅、陰極保護、耐候鋼——各自屬於哪一種思路?

  4. 4. 考試答法

    揀兩種原理不同的方法,各寫一句「怎樣保護」。

動畫解說(Animation lab)防腐保護如何作用(Corrosion)1 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 腐蝕會消耗鋼材,減少有效厚度。
  2. 油漆及金屬鍍層保護暴露表面,保護層的完整性十分重要。
  3. 邊緣、塗層損壞及積水位置需要留意;模型僅示意各層的關係。
  4. 耐候鋼及陰極保護(cathodic protection)各有適用環境,不能一概代替油漆。

8. 防火保護:記住這幅圖(理論題) 必考

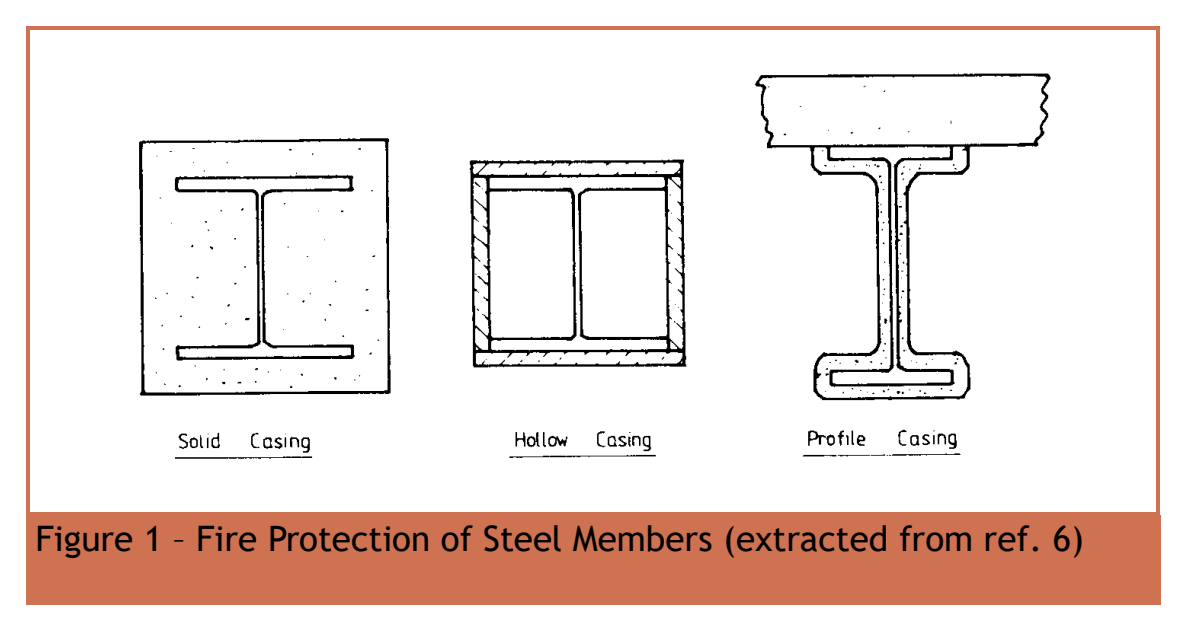

Chapter 1 第 3 頁,Figure 1:I 形截面外的實心包覆(solid casing)、空心包覆(hollow casing)及沿輪廓包覆(profile casing)。
Chapter 1 第 3 頁,Figure 1。原圖(source diagram)對照:solid casing=實心包覆;hollow casing=空心包覆;profile casing=沿輪廓包覆,三者都包在 I 形鋼截面外。開啟原尺寸圖片

來源:Chapter 1 第 3 頁。鋼材溫度上升時強度下降;防火保護延遲承重鋼材升溫。看上圖:實心包覆——I 形截面外的長方形整個填滿;空心包覆——外面圍一個盒,中間有空氣;沿輪廓包覆——沿着鋼的外形包一層。答題時把 I 形截面清楚畫在每個外框裏面,並寫上名稱。講義沒有給厚度或耐火時間,不要自己加數字。

自己試一試。採用空心防火包覆,是否代表鋼構件本身也必須是空心截面?

顯示答案及解釋

不是。原圖的空心保護外殼內是一個 I 形截面。要分清鋼材截面形狀與保護層形狀。

概念地圖:防火保護:為甚麼要包住鋼材?三種包法怎樣畫?

概念地圖(Concept map)

防火保護:為甚麼要包住鋼材?三種包法怎樣畫?

短答理論考得最多的題目(16 份試卷考過 4 次)。先明白「鋼材遇熱會變軟」這個起因,三種包法只是同一個原理(隔熱)的三種做法。

文字版(由起因到結果)

  1. 起因

    火災令鋼材升溫(A fire heats the steel)

    鋼材導熱好,火災時很快就熱起來。

  2. 關鍵概念

    鋼材變軟:強度和剛度下降(Steel softens: strength and stiffness drop)

    溫度越高,鋼材的強度和剛度越低。去到某個臨界溫度,構件就撐不住原來的荷載。

  3. 後果

    構件失效 → 倒塌,逃生時間不足(Members fail → collapse, less time to escape)

    樑、柱提早失效,結構可能倒塌,人員未必有足夠時間離開。

  4. 設計做法

    原理:隔熱,延遲升溫(The principle: insulate to delay heating)

    防火保護不是令鋼材「不會熱」,而是給它一件隔熱外衣,延遲它到達臨界溫度,爭取時間。

  5. 設計做法

    實心包覆(solid casing)(Solid casing)

    整條工字鋼完全包在實心材料內,例如混凝土。畫法:工字鋼在一個填滿(打斜線)的長方形內。

  6. 設計做法常見失分位

    空心包覆(hollow casing)(Hollow casing)

    用防火板在工字鋼外圍成一個盒,中間有空氣。畫法:工字鋼在一個空心長方形框內。

  7. 設計做法

    沿輪廓包覆(profile casing)(Profile casing)

    噴塗防火材料或膨脹型防火漆,薄薄一層貼着工字鋼的外形。畫法:沿工字鋼輪廓畫一層薄邊。

  8. 考試答法常見失分位

    考試:一句原理+畫兩種(Exam: one-line principle + sketch two)

    先寫一句原理,再揀兩種包法畫圖。每個草圖都要畫出工字鋼並標名。講義沒有給厚度或耐火時間,不要自創數字。

    講義圖:實心、空心、沿輪廓包覆

導覽步驟

  1. 1. 為甚麼要防火?

    火 → 鋼材升溫 → 強度和剛度下降 → 構件撐不住。

  2. 2. 原理只有一個:隔熱

    目標是延遲鋼材升溫,爭取逃生和救火的時間。

  3. 3. 三種做法

    實心(填滿)、空心(框)、沿輪廓(薄層沿外形)。三者的分別就在草圖的外框。

  4. 4. 考試答法

    一句原理+兩個標了名的草圖,就是滿分答案的骨架。

動畫解說(Animation lab)看清防火包覆(Fire protection)1 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 鋼材升溫後強度下降;防火保護用以延緩熱量傳入截面。
  2. 實心包覆填滿工字截面周圍的包覆範圍。
  3. 空心包覆在截面外圍形成外殼,內部保留空間。
  4. 隨形包覆沿截面輪廓設置;原圖未提供的防火厚度及耐火時間不可由示意圖推定。

9. 型鋼截面、軸和型號(理論題) 常考

淺白解說(Simple explanation):I、Z、S 為何不能互換?

同一截面有不同「能力數字」,每個數字負責不同工作。

I、Z、S 為何不能互換? — 同一截面有不同「能力數字」,每個數字負責不同工作。
示意圖,非按比例;尺寸以原題為準。
  1. I 是截面二次矩(Second moment of area),影響彈性剛度。
  2. Z 是彈性截面模數(Elastic section modulus);S 是塑性截面模數(Plastic section modulus)。
  3. 按公式選對性質、軸向(Axis)及單位。

注意(Remember):不能因 S 較大,就用它取代公式指定的 Z。

相關概念與完整方法(Full method)

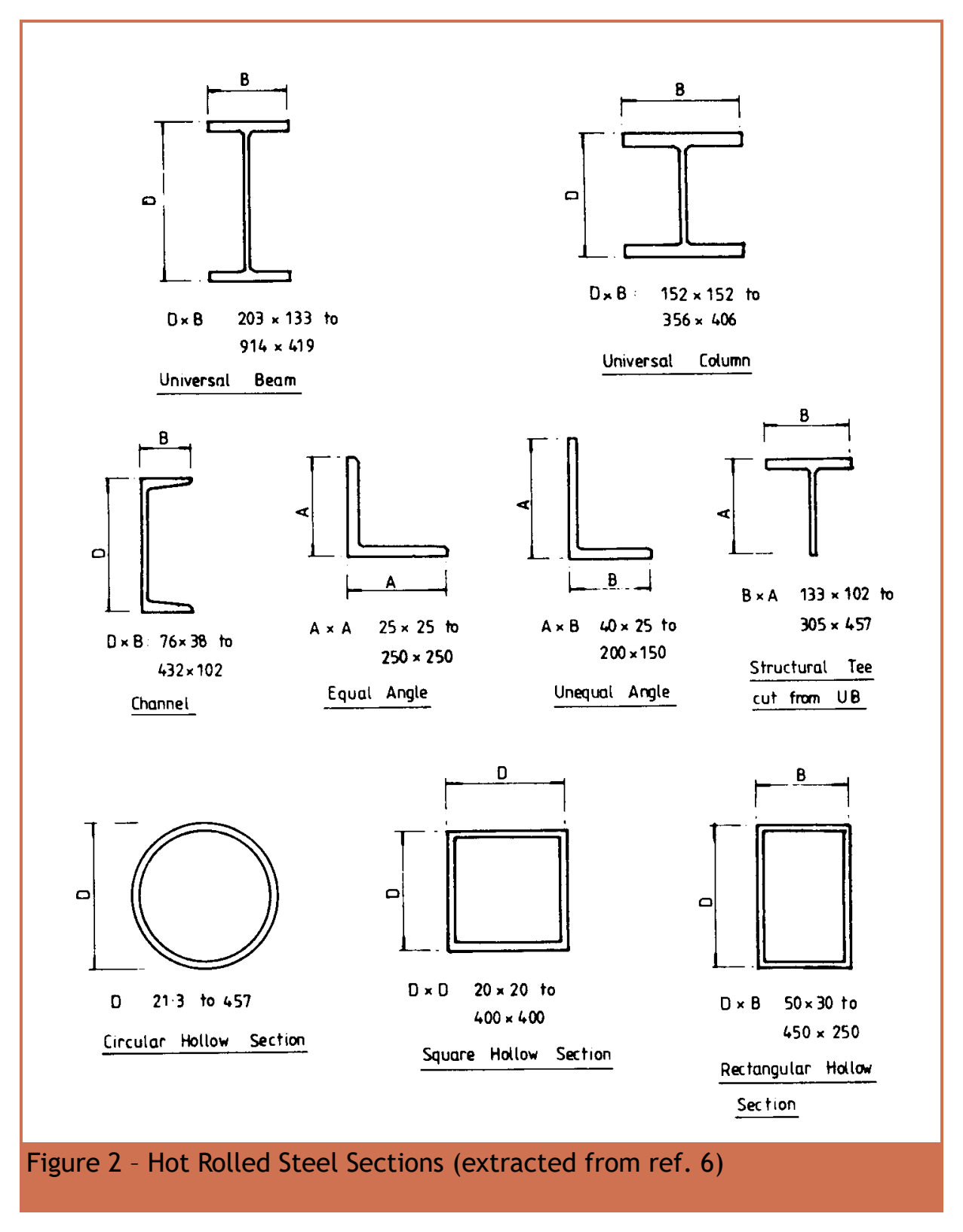

Chapter 1 第 4 頁,Figure 2:UB、UC、槽鋼(channel)、等邊及不等邊角鋼(equal/unequal angles)、T 形鋼(tee)及空心截面(hollow sections)。
Chapter 1 第 4 頁,Figure 2。原圖(source diagram)對照:UB=通用鋼樑(steel beam);UC=通用鋼柱(steel column);channel=槽鋼(channel section);equal/unequal angles=等邊/不等邊角鋼(angle section);tee=由 UB 切出的 T 形鋼;hollow sections=空心截面。圖上尺寸標記的可選取對照(保留原圖列示範圍,不是某道計算題的設計輸入):UB D×B 為 203×133 至 914×419;UC D×B 為 152×152 至 356×406;槽鋼 D×B 為 76×38 至 432×102;等邊角鋼 A×A 為 25×25 至 250×250;不等邊角鋼 A×B 為 40×25 至 200×150;T 形 B×A 為 133×102 至 305×457;圓形空心 D 為 21.3 至 457;正方形空心 D×D 為 20×20 至 400×400;矩形空心 D×B 為 50×30 至 450×250。尺寸箭嘴各自指出總高、總寬或角鋼邊長;不可按圖形比例補量其他尺寸。開啟原尺寸圖片

UB(Universal Beam)較深,繞強軸受彎很有效率;UC(Universal Column)翼緣較寬,適合受壓及兩個方向受彎。槽鋼和角鋼常用於支撐、桁架和組合構件;T 形鋼可由 UB 或 UC 切開而成。CHS、SHS、RHS 是圓形、方形、矩形空心截面。課程中 x–xx\text{–}x 是強軸,y–yy\text{–}y 是弱軸。

型號例如 356×127×39 UB:大約深 356 mm、寬 127 mm、每米 39 kg。這些是標稱數字,真實尺寸要查表同一行。自重:39×10/1000=0.39 kN/m39\times10/1000=0.39\text{ kN/m}(g=10g=10)。

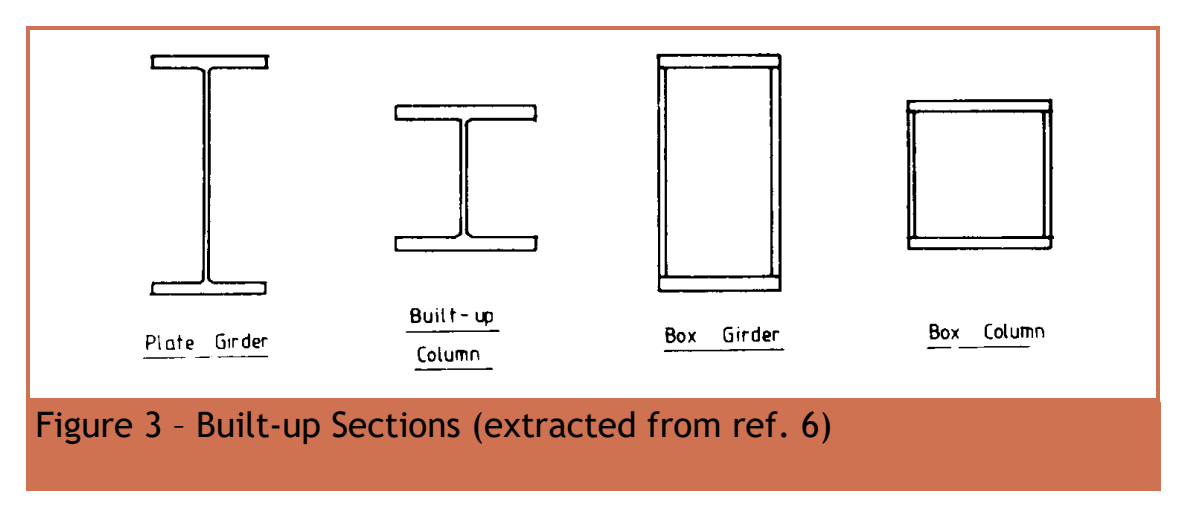

Chapter 1 第 5 頁,Figure 3:以鋼板焊成 I 形、H 形及箱形構件(built-up members)。
Chapter 1 第 5 頁,Figure 3。圖例(diagram legend):分開的鋼板焊成 I 形、H 形及箱形截面;腹板(web)連接上下翼緣,箱形則由四周板件組成。開啟原尺寸圖片

焊接組立截面(built-up):用鋼板焊成 I、H 或箱形。畫圖時分開畫出腹板、翼緣,並標示焊縫。組合截面(compound):把型鋼組合或加蓋板,例如加強樑、吊車樑、綴板柱、綴條柱。

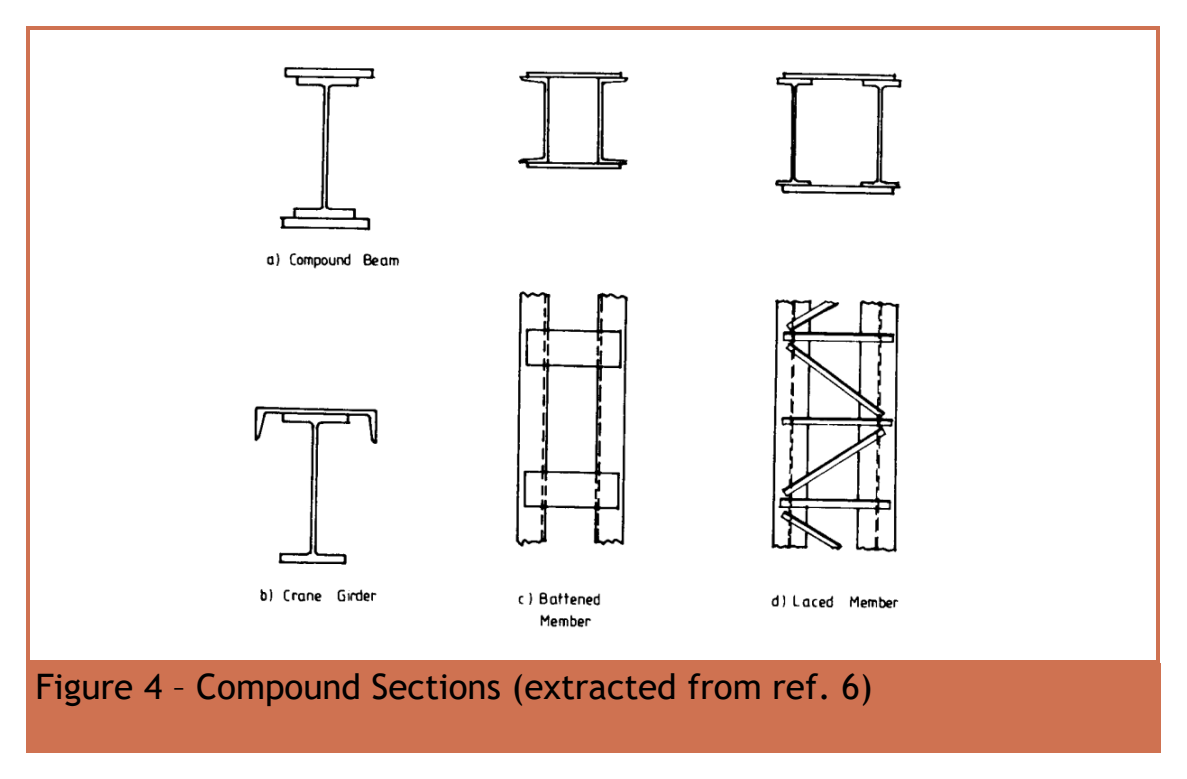

Chapter 1 第 5 頁,Figure 4:組合樑(compound beam)、吊車樑(crane girder)、綴板(battened)及綴條(laced)構件。
Chapter 1 第 5 頁,Figure 4。原圖對照:compound beam=組合樑;crane girder=吊車樑;battened=以綴板連接;laced=以綴條連接。開啟原尺寸圖片

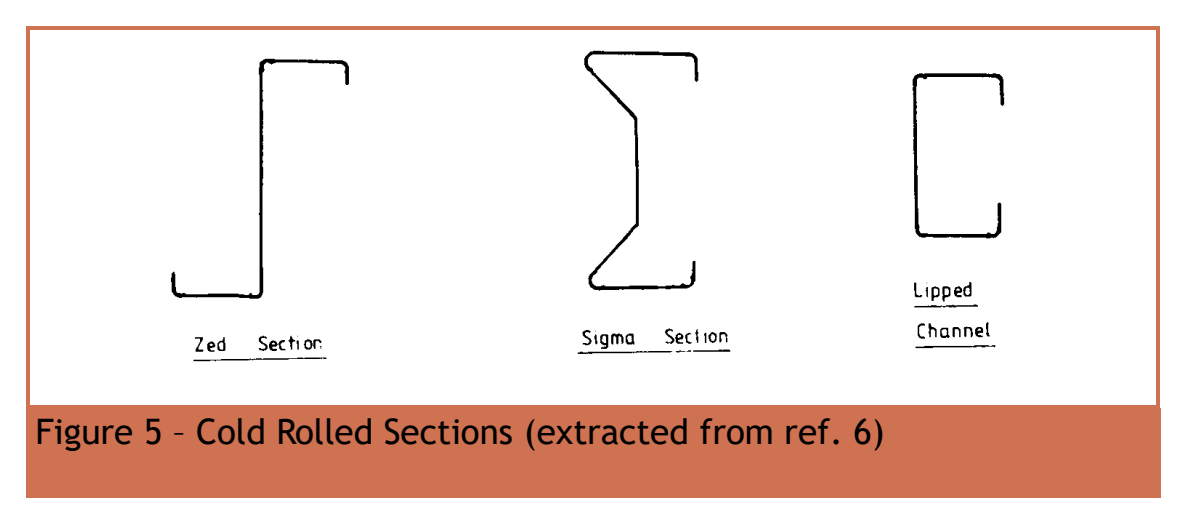

Chapter 1 第 6 頁,Figure 5:Z 形(zed)、Σ 形(sigma)及捲邊槽形(lipped channel)截面。
Chapter 1 第 6 頁,Figure 5。原圖對照:zed=Z 形;sigma=Σ 形;lipped channel=捲邊槽形截面。開啟原尺寸圖片

冷彎截面(cold-formed)由薄鋼板彎折而成,常用作檁條(purlin)和牆身橫樑;不要把 UB 的公式直接用在這些薄壁截面上。考試問「四種熱軋截面」時,畫 UB、UC、槽鋼、角鋼最穩陣。

概念地圖:熱軋型鋼:形狀決定用途

概念地圖(Concept map)

熱軋型鋼:形狀決定用途

理論題考過兩次「畫出並命名四種熱軋截面」。明白「鋼材放在哪裏」的道理,就知道為甚麼 UB 做樑、UC 做柱,也連到 LTB 和柱屈曲的 ryr_y。

文字版(由起因到結果)

  1. 起因

    鋼材離軸越遠越「有用」(Steel far from the axis works hardest)

    受彎時,離中和軸越遠的鋼材應力越大、力臂越長。所以工字形把大部分鋼材放在上下翼緣。

  2. 關鍵概念

    II, ZZ, SS, rr 截面性質由形狀決定(Section properties come from the shape)

    II 管剛度(撓度)、ZZ 管彈性彎矩、SS 管塑性彎矩、r=I/Ar=\sqrt{I/A} 管屈曲。它們不能互換。

    I、Z、S 為何不能互換
  3. 關鍵概念

    強軸 x–x、弱軸 y–y(Strong axis x–x, weak axis y–y)

    同一截面繞 xx 軸的 II、rr 遠大於繞 yy 軸。課程中 x–xx\text{–}x 一定是強軸。

  4. 影響因素

    型號怎樣讀(How to read a section name)

    356×127×39 UB:約深 356 mm、寬 127 mm、每米 39 kg(自重 39×10/1000=0.39 kN/m39\times10/1000=0.39\text{ kN/m})。這些是標稱數字,真實尺寸查表同一行。

  5. 後果

    UB:深而窄 → 做樑(UB: deep and narrow → beams)

    繞強軸受彎很有效率;但翼緣窄、ryr_y 小,容易側扭屈曲,所以需要側向約束(見 LTB 概念地圖)。

  6. 後果

    UC:翼緣寬、寬≈深 → 做柱(UC: wide flanges, width ≈ depth → columns)

    兩個方向都較「粗身」,ryr_y 不會太小,適合受壓及兩個方向受彎(見柱屈曲概念地圖)。

  7. 後果

    槽鋼(channel)(Channel)

    「[」形:一塊腹板,兩塊翼緣在同一側。用於支撐、次要構件和組合截面。

  8. 後果

    角鋼(angle)(Angle)

    「L」形,等肢或不等肢。用於支撐、桁架和連接件。只連一肢時要扣減(見淨面積地圖)。

  9. 考試答法常見失分位

    考試:畫並命名四種(Exam: sketch and name four)

    最穩陣的四種:UB、UC、槽鋼、角鋼。每個畫截面並標名,各寫一句用途。

    講義圖:常見熱軋截面

導覽步驟

  1. 1. 鋼材放在哪裏

    離軸越遠越有用,所以形狀決定 I,Z,S,rI,Z,S,r。

  2. 2. 強軸和弱軸

    繞 xx 強、繞 yy 弱——這決定了樑和柱的分別。

  3. 3. UB 做樑,UC 做柱

    UB 深而窄,彎曲有效率但 ryr_y 小;UC 兩個方向都粗身。

  4. 4. 槽鋼和角鋼

    多用於支撐、桁架和連接。

  5. 5. 考試答法

    四個標了名的草圖,各寫一句用途。

動畫解說(Animation lab)截面幾何與軸向(Section properties)1 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 翼緣(flange)是兩塊寬板,腹板(web)把它們連起來;旋轉模型可看清位置。
  2. 同一截面沿兩個主軸的剛度及承載力不同。
  3. I 控制彈性彎曲; 是彈性截面模數;塑性模數 S 由塑性應力區塊求得。
  4. 名義截面標記不等於所有實際尺寸;須同時核對表列、軸向及單位。

10. 極限狀態:ULS 與 SLS 常考

淺白解說(Simple explanation):夠強與夠硬,是兩個問題

書架可能不會斷,卻彎得太多而不好用。

夠強與夠硬,是兩個問題 — 書架可能不會斷,卻彎得太多而不好用。
示意圖,非按比例;尺寸以原題為準。
  1. 極限狀態(ULS)檢查相關破壞模式的安全。
  2. 正常使用狀態(SLS)檢查指定使用限值。
  3. 每項驗算都用自己的指定荷載工況(Load case)。

注意(Remember):抗彎承載力(Bending resistance)通過,不代表撓度(Deflection)通過。

相關概念與完整方法(Full method)

來源:Chapter 1 第 7 頁,Table 2.1 摘錄。極限狀態:結構一旦超過它,就不再滿足某項要求。ULS 關乎倒塌或不可修復的損壞:屈服、斷裂、屈曲、形成機構、傾覆、滑動、上浮、火災、脆性斷裂、疲勞。SLS 關乎使用:撓度過大、振動、風致擺動、耐久性。

設計流程:特徵荷載 × 荷載系數 → 計算效應 → 和設計承載力比較。活載的系數較大(1.6),因為它較難預計。材料的安全系數已經包含在課程給的設計強度裏,不要再額外乘 Eurocode 的材料系數。

對每一種適用的破壞模式,均須滿足 荷載需求≤承載力。

自己試一試。樑的強度足夠,但過大的變形使灰泥飾面開裂。哪一項驗算(check)不合格?

顯示答案及解釋

正常使用極限狀態(SLS)中的撓度驗算不合格。通過 ULS 驗算,並不代表 SLS 也合格。

概念地圖:極限狀態:「會不會倒」和「好不好用」是兩條不同的路

概念地圖(Concept map)

極限狀態:「會不會倒」和「好不好用」是兩條不同的路

ULS 和 SLS 不只是理論題(考過 2 次),也決定計算題用哪種荷載:強度用乘了系數的荷載,撓度用不乘系數的荷載。這張圖把兩者連起來。

文字版(由起因到結果)

  1. 起因

    極限狀態(Limit state)

    結構不再滿足某項設計要求的狀態。設計就是確保每一種極限狀態都不會出現。

  2. 關鍵概念

    ULS:會不會倒塌?(ULS: will it collapse?)

    承載能力極限狀態(ultimate limit state):關乎安全,即倒塌或無法修復的損壞。

  3. 關鍵概念

    SLS:平時好不好用?(SLS: does it work in everyday use?)

    正常使用極限狀態(serviceability limit state):不會倒,但用起來有問題。

  4. 後果

    ULS 例子(ULS examples)

    樑受彎或受剪破壞(屈服)、柱屈曲、傾覆或滑移、脆性斷裂、疲勞、火災。

  5. 後果

    SLS 例子(SLS examples)

    撓度過大令飾面開裂、振動令人不適、風致擺動、耐久性(例如生銹)。

  6. 設計做法常見失分位

    1.4Gk+1.6Qk1.4G_k+1.6Q_k ULS 用乘了系數的荷載(ULS uses factored loads)

    特徵荷載乘荷載系數,再和設計承載力比較。活載較難預計,所以系數較大(1.6)。材料安全系數已包含在課程的設計強度 pyp_y 內,不要再乘。

  7. 設計做法常見失分位

    QkQ_k SLS 用不乘系數的荷載(SLS uses unfactored loads)

    撓度看平時真實會出現的荷載:只用活載,不乘系數,和限值比較(有脆性飾面時 L/360L/360)。

  8. 考試答法

    必答樓面樑兩者都考(The floor-beam question tests both)

    剪力、彎矩驗算=ULS(乘系數);撓度驗算=SLS(不乘系數)。同一題兩條路並行,見樓面樑地圖。

  9. 考試答法

    理論題:定義+各兩個例子(Theory question: definition + two examples each)

    一句定義,ULS 和 SLS 各寫兩個例子。

導覽步驟

  1. 1. 兩個問題

    ULS 問「會不會倒」,SLS 問「好不好用」。

  2. 2. 各自的例子

    倒塌、斷裂、屈曲屬 ULS;彎得太多、震得太多、生銹屬 SLS。

  3. 3. 兩條路用不同的荷載

    ULS:1.4Gk+1.6Qk1.4G_k+1.6Q_k;SLS:真實活載 QkQ_k,不乘系數。

  4. 4. 計算題和理論題

    樓面樑題同時考兩條路;理論題就寫定義+各兩個例子。

動畫解說(Animation lab)兩種不同的設計驗算(ULS / SLS)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. ULS 比較分項荷載效應與屈服、斷裂或失穩等適用承載力。
  2. SLS 檢查位移、振動或其他指定的使用要求。
  3. 樑可能強度足夠但撓度過大;兩種驗算各有荷載及比較基準。
  4. 承載力合格不能代替正常使用驗算合格;必須完成題目要求的全部檢查。

11. 荷載和荷載系數 必考

淺白解說(Simple explanation):為何先分開恆載與外加荷載?

像兩個購物籃,各自乘不同系數後才加起來。

為何先分開恆載與外加荷載? — 像兩個購物籃,各自乘不同系數後才加起來。
示意圖,非按比例;尺寸以原題為準。
  1. 自重及永久飾面放入恆載(Dead load, G)籃。
  2. 指定使用荷載放入外加荷載(Imposed load, Q)籃。
  3. 本課程所述重力極限組合(ULS):1.4G+1.6Q。

注意(Remember):這個 ULS 組合不是外加荷載撓度(Imposed-load deflection)的計算荷載。

相關概念與完整方法(Full method)

來源:Chapter 1 第 8–9 及 13–14 頁;Data File 第 1 頁起。GkG_k = 特徵恆載(永久的:自重、批盪);QkQ_k = 特徵活載(使用荷載:人、家具);WkW_k = 風載。主要的不利組合:

恆載+外加荷載:1.4Gk+1.6Qk恆載+風荷載:1.4Gk+1.4Wk恆載+外加荷載+風荷載:1.2Gk+1.2Qk+1.2Wk

以上假設各荷載都是「不利」的。如果恆載是幫忙抵抗上浮或傾覆(有利),系數用 1.0;有利的活載可以略去。完整表格還有吊車、土壓、溫度、意外等情況——題目指定才用,不要把 1.4/1.6 硬套在所有荷載上。

題目寫 ultimate / factored / design load → 已經乘過系數,不要再乘。題目分開給恆載和活載 → 各乘一次。題目說已包括自重 → 不要再加;否則自重 = 每米質量 × gg ÷ 1000,屬恆載。

樓板恆載強度:厚度(m)×單位重(kNm3)+飾面荷載(kNm2)樑的 ULS 線荷載:(1.4gk+1.6qk)×分擔荷載寬度+1.4×樑自重

自己試一試。自擬樓板(slab)題:混凝土厚 150mm,單位重(unit weight) 24.5kNm3;飾面荷載(area load) 0.5kNm2,外加荷載 3kNm2。求乘上分項系數後的樓面荷載強度。

顯示答案及解釋

混凝土自重:0.150×24.5=3.675kNm2。恆載合計 =3.675+0.5=4.175。ULS=1.4×4.175+1.6×3=5.845+4.8=10.645kNm2。

動畫解說(Animation lab)從特徵荷載到設計荷載(Load factors)2 個概念 · 3 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. G 是永久荷載,Q 是外加荷載;面荷載與線荷載的單位也不同。
  2. 本示意使用課程重力組合 ;原文其他荷載組合仍使用各自的係數。
  3. 示意取 ;調整 Q,觀察兩種荷載各自的貢獻。
  4. 不可直接把此極限狀態(ULS)總荷載代入撓度公式;須遵從指定的正常使用狀態(SLS)荷載。
動畫解說(Animation lab)從特徵荷載到設計荷載(Load factors)2 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. G 是永久荷載,Q 是外加荷載;面荷載與線荷載的單位也不同。
  2. 本示意使用課程重力組合 ;原文其他荷載組合仍使用各自的係數。
  3. 示意取 ;調整 Q,觀察兩種荷載各自的貢獻。
  4. 不可直接把此極限狀態(ULS)總荷載代入撓度公式;須遵從指定的正常使用狀態(SLS)荷載。

12. 簡單、連續和半連續設計 了解即可

來源:Chapter 1 第 10 頁。簡單設計把樑端當作鉸接,所以樑端沒有連續彎矩;側向荷載由支撐系統或剛性核心筒承受。但要注意:樑的豎向反力偏離柱中心時,仍然會令柱受彎——「樑鉸接」不等於「柱沒有彎矩」(見鋼柱第 8 節)。

連續設計的接頭有足夠剛度和強度,彎矩會經接頭傳遞。半連續設計要明確計入接頭的實際剛度和強度(根據試驗或校準分析),不可以隨意假設接頭有多「固定」。

動畫解說(Animation lab)約束、側移與初始缺陷(Frame behaviour)2 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 框架除了傳遞重力,也需要明確的水平力傳遞路徑。
  2. 鉸接本身不提供剛架抗彎能力;限制側移須有實際結構系統。
  3. 斜撐藉軸力傳遞水平作用;此示意不直接判定框架的數值分類。
  4. 使用指定初始缺陷/假想水平力模型及臨界荷載判準,避免重複計入替代模型。

13. P–Δ 和 P–δ:為甚麼變形會增加彎矩(理論題) 必考

淺白解說(Simple explanation):移動後,多了一個力臂(二階效應)

受壓構件一旦側移,同一壓力便會產生額外彎矩。

移動後,多了一個力臂(二階效應) — 受壓構件一旦側移,同一壓力便會產生額外彎矩。
示意圖,非按比例;尺寸以原題為準。
  1. P–Δ 是整體框架/樓層側移(Global sway)。
  2. P–δ 是相對構件端點連線的局部彎曲(Member bow)。
  3. 只放大方法指定的一階彎矩(First-order moments)。

注意(Remember):題目已給放大彎矩(Amplified moment)時,不可再乘一次。

相關概念與完整方法(Full method)

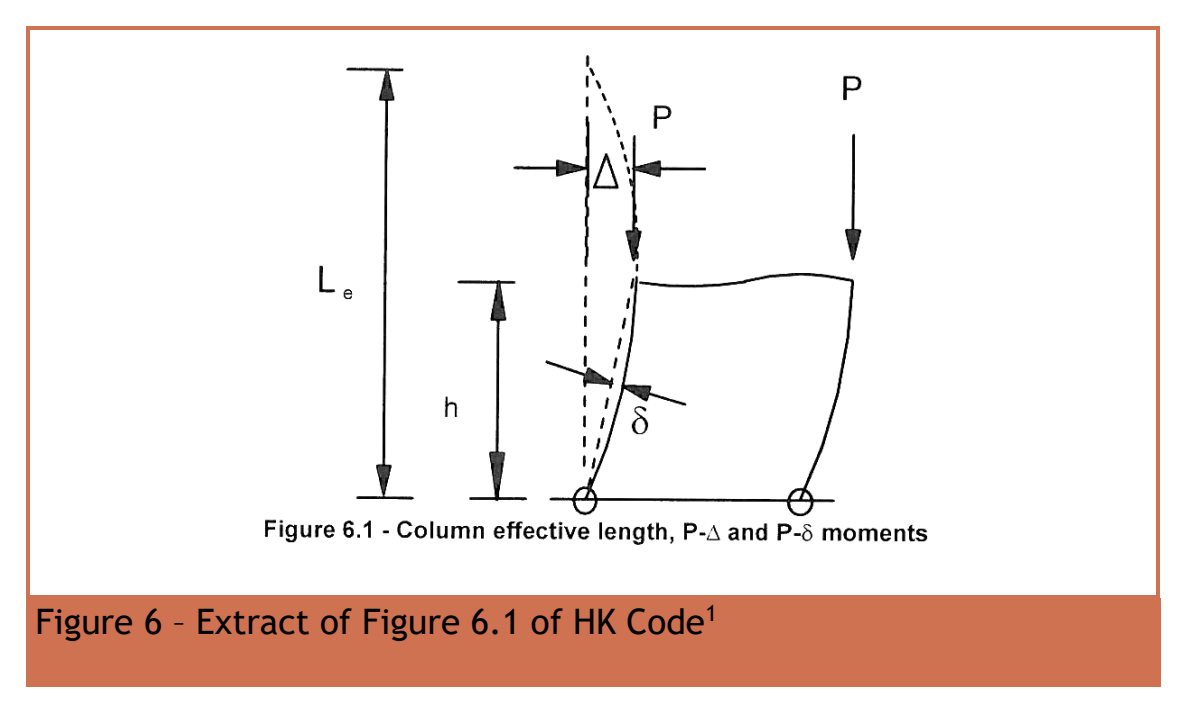

Chapter 1 第 11 頁,Figure 6。Δ 表示整體側移;δ 表示構件相對兩端連線的彎曲位移。
Chapter 1 第 11 頁,Figure 6。圖例(diagram legend):Δ=整體側移(global sideways movement);δ=構件相對兩端連線的彎曲位移(member bow)。原圖(source diagram)其餘標記:P 為向下的軸向壓力(compressive force),h 為圖示框架高度,Le 為柱的有效長度(effective length);此處依原圖保留小寫下標 e。圖內標題為「柱有效長度、P–Δ 及 P–δ 彎矩(bending moment)」(Column effective length, P–Δ and P–δ moments)。開啟原尺寸圖片

一階分析用原本未變形的形狀計算平衡。如果軸向壓力 PP 作用在已移位的點上,就會產生額外彎矩 P×位移P\times\text{位移}。P–Δ 對應整個框架的側移;P–δ 對應單一構件的彎曲。先看圖中是哪一種變形,再說出名稱。

只考慮 P–Δ 的二階分析:計入框架移位,但構件本身的彎曲要另外考慮。P–Δ–δ 二階分析:框架變形、構件彎曲、剛度變化和初始缺陷都計入。高階分析再加上材料屈服。講義容許用一階分析結果,再配合有效長度和放大系數;已經放大的彎矩不要再放大。

英文答題範本:“The analysis establishes equilibrium in the deformed position, including additional moments from axial forces acting through frame sway Δ and member bow δ. Frame/member imperfections and stiffness changes are included in the second-order P–Δ–δ model.”

概念地圖:P–Δ 和 P–δ:為甚麼「變了形」會令彎矩變大?

概念地圖(Concept map)

P–Δ 和 P–δ:為甚麼「變了形」會令彎矩變大?

這是短答理論最常考的概念之一(16 份試卷考過 3 次)。圖由上而下:壓力加上偏移 → 兩種效應 → 越彎越大 → 分析和設計怎樣處理 → 考試答法。

文字版(由起因到結果)

  1. 起因

    PP 柱受軸向壓力(Axial compression)

    柱承受很大的壓力 PP。只要壓力不是筆直地沿中心線向下壓,就會多出一個彎矩。

  2. 起因

    Δ\Delta 整層框架側移(The frame sways)

    風力等水平荷載,或框架本身不完全垂直(設計時假設傾斜 h/200h/200),令整層柱頂相對柱底向側面移動 Δ\Delta。

    出處:講義:整體缺陷 Δ=h/200\Delta=h/200,或 0.5% 豎向荷載的假想水平力。

  3. 起因

    δ\delta 構件本身彎曲(The member bows)

    構件不會完全筆直(初始彎曲約 L/550L/550 至 L/200L/200,視乎屈曲曲線),受彎矩時中間亦會彎出 δ\delta。

  4. 關鍵概念

    P–ΔP\text{–}\Delta P–Δ 效應(整體)(P–Δ effect (global))

    壓力經過整層的側移 Δ\Delta 作用,產生額外彎矩 P×ΔP\times\Delta。這是整個框架的效應。

    左:框架側移 Δ;右:構件彎曲 δ
  5. 關鍵概念常見失分位

    P–δP\text{–}\delta P–δ 效應(構件)(P–δ effect (member))

    壓力經過構件中間的彎曲 δ\delta 作用,產生額外彎矩 P×δP\times\delta。這是單一構件的效應。

  6. 後果

    越彎越大:滾雪球(A snowball: more bending, more moment)

    額外彎矩令構件彎得更多,偏移變大,額外彎矩又再變大。結果是變形增加、剛度下降,嚴重時整個框架失穩。

  7. 設計做法

    二階分析:在「變形後」計平衡(Second-order analysis: equilibrium on the deformed shape)

    一階分析(first-order)用原來未變形的形狀計平衡,看不到這些額外彎矩;二階分析(second-order)用變形後的形狀計平衡,把它們直接計入。P–Δ–δ 分析連構件彎曲和缺陷也一併計入。

  8. 影響因素常見失分位

    λcr\lambda_{cr} 框架離失穩有多遠(How far from instability)

    彈性臨界荷載系數:荷載要乘多少倍框架才會失穩。λcr≥10\lambda_{cr}\ge10 屬無側移(non-sway),P–Δ 可以簡化;λcr<5\lambda_{cr}<5 極敏感,要用二階或進階分析。

    出處:鋼柱講義第 5 節

  9. 考試答法

    四種分析的荷載–位移曲線(Four load–displacement curves)

    一階彈性:直線;二階彈性:剛度逐漸下降;一階塑性:到平台(機構);二階彈塑性:峰值較低,之後下跌。

    四種分析的荷載–位移曲線

    出處:短答理論:四種分析(考過 1 次)

  10. 設計做法常見失分位

    Mamp=k MM_{\text{amp}}=k\,M 放大系數:一次過加上(Amplification factor: add it in one go)

    不做二階分析時,把一階彎矩乘一個放大系數,就等於計入了額外彎矩。考試通常直接給系數(例如 1.1)。

    出處:用法見鋼柱速成。

  11. 考試答法

    考試答法:定義+兩個效應+草圖(Exam answer: definition + both effects + sketch)

    寫一句定義(在變形後的形狀計平衡),分別寫 P–Δ 和 P–δ 各一句,再畫草圖:左邊框架側移 Δ\Delta,右邊柱彎出 δ\delta。

    講義圖:P–Δ 和 P–δ

導覽步驟

  1. 1. 起因:壓力加上偏移

    單有壓力不會有額外彎矩;要壓力經過一個偏移才會。偏移有兩種:整層側移 Δ\Delta,或構件彎曲 δ\delta。

  2. 2. 兩種效應

    壓力 × 整層側移 = P–Δ(整體);壓力 × 構件彎曲 = P–δ(構件)。

  3. 3. 越彎越大

    額外彎矩 → 更大變形 → 更大額外彎矩。這就是為甚麼不能忽略它。

  4. 4. 分析方法

    一階分析看不到;二階分析在變形後的形狀計平衡。四種分析的曲線也可能單獨考。

  5. 5. 設計上怎樣處理

    先用 λcr\lambda_{cr} 判斷框架有多敏感;計算題則把一階彎矩乘放大系數,只乘一次。

  6. 6. 考試答法

    定義+P–Δ+P–δ+草圖,大約 4 分。不需要寫長文。

動畫解說(Animation lab)分清 P–Δ 與 P–δ(二階效應)1 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 虛線表示框架原位置;軸向壓力向下作用。
  2. 整體側移 Δ 令軸力產生附加彎矩 PΔ。
  3. 局部彎曲 δ 是相對於變形後兩端連線的偏移,並產生 Pδ。
  4. 遵從原題分析方法;不可再放大已放大的彎矩,亦不可混淆臨界荷載係數與構件細長比。

14. 初始缺陷和名義水平力 了解即可

來源:Chapter 1 第 12–13 頁及 L1 投影片 8。整體幾何缺陷:課程用 Δ=h/200\Delta=h/200 的等效側傾。另一個做法:加一個等於相關設計豎向荷載 0.5% 的名義水平力。這是代表缺陷的模型,不是新的重力荷載。

0.5%=0.5100=0.005自擬示範:豎向荷載為 2,000kN,則名義水平力為 0.005×2,000=10kN。h=4,000mm→h200=20mm最後的數值是等效偏離垂直位置的位移。

構件的初始彎曲按屈曲曲線而定:a0,a,b,c,da_0,a,b,c,d 分別是 L/550, L/500, L/400, L/300, L/200L/550,\,L/500,\,L/400,\,L/300,\,L/200。用有效長度和放大系數設計時,這些缺陷已經考慮在內,不要再另加一個假想彎矩。

動畫解說(Animation lab)約束、側移與初始缺陷(Frame behaviour)2 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 框架除了傳遞重力,也需要明確的水平力傳遞路徑。
  2. 鉸接本身不提供剛架抗彎能力;限制側移須有實際結構系統。
  3. 斜撐藉軸力傳遞水平作用;此示意不直接判定框架的數值分類。
  4. 使用指定初始缺陷/假想水平力模型及臨界荷載判準,避免重複計入替代模型。

15. 強度、整體穩定和穩健性 了解即可

來源:Chapter 1 第 14–15 頁。強度驗算:比較構件/連接的需求和承載力。整體穩定:防止傾覆、滑動、上浮或失控側移,可以用支撐、剛接、剪力牆、核心筒提供側向抵抗。穩健性:限制意外的局部損壞擴散成不成比例的倒塌。

提高穩健性的方法:豎向和水平拉結(ties)、抵抗最低水平荷載、移除一條豎向構件後仍有替代傳力路徑、把關鍵構件設計得更強。答題時把方法和它防止的問題連起來:例如拉結可以在失去一個支承時保持連續。

動畫解說(Animation lab)理解替代荷載路徑(Robustness)1 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 重力荷載由樑傳至支承鋼柱。
  2. 局部意外損壞會中斷一條路徑;淡出的鋼柱表示失去的傳力位置。
  3. 拉結及連續性可能提供另一條荷載路徑,但仍須驗算承載力及變形能力。
  4. 此圖解釋原理,並不證明某框架可承受移除鋼柱的情況。

16. 脆性斷裂 了解即可

來源:Chapter 1 第 15 頁。脆性斷裂:在拉應力下突然開裂,幾乎沒有塑性變形。增加風險的因素:焊接、應力集中、快速加載、高應力、厚鋼材、低溫。預防:選用合適的鋼材質素和厚度,採用良好的焊接方法。答題時描述機理並列出幾個因素;不要和疲勞(重複受力、慢慢擴大)混淆。

動畫解說(Animation lab)脆斷與屈服的分別(Brittle fracture)1 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 缺口或焊接細節可使拉應力集中。
  2. 鋼材質量、厚度、低溫及快速加載均影響脆斷風險。
  3. 脆斷發生前可能只有很少塑性變形;它與疲勞裂縫逐步擴展不同。
  4. 遵從指定鋼材質量及焊接要求;本動畫只作定性說明,不虛構脆斷門檻。

17. 撓度限值:選對那一行 必考

來源:Chapter 1 第 16–17 頁,Table 5.1;Data File 第 2 頁。課程一般驗算由未乘系數的活載引起的額外撓度。有批盪或其他脆性飾面的簡支樑:限值 跨度/360\text{跨度}/360;其他樑(檁條、牆身橫樑除外):跨度/200\text{跨度}/200;懸臂:長度/180\text{長度}/180。檁條和牆身橫樑要配合外牆覆面的要求。

完整表格還有施工期、組合樓板、框架側移、吊車軌道等限值。投影片的 H/500H/500 是框架頂部側移的那一行;層間側移是另一行(層高/400\text{層高}/400)。答題時寫清楚驗算的是哪一種位移、用哪一種荷載。考試題目會說明飾面條件(通常是 brittle finishes → L/360L/360)。

只示範限值計算:L=7,000mm→L360=19.444mm。

自己試一試。一根樑的已乘分項系數外加荷載(imposed load)為 48kN,原來的特徵外加荷載為 30kN。課程一般的撓度公式應代入(substitution)哪個數值?

顯示答案及解釋

代入 30kN。系數 1.6 用於 ULS 的荷載需求;正常使用驗算採用未乘分項系數的外加荷載。

動畫解說(Animation lab)觀察剛度與撓度(Deflection)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 選用指定 SLS 荷載、跨度及支承條件;此示意採全跨均布荷載。
  2. 樑受荷後彎曲;圖中變形放大,以便觀察。
  3. 簡支樑全跨均布荷載:。保持 w、E、I 不變,L 加倍便使 δ 增至 16 倍。
  4. 讀數示意採 、、;容許值須按原表的飾面及支承類別選取。

18. 設計強度 pyp_y 看厚度 必考

淺白解說(Simple explanation):S355 不一定代入 355

鋼級(Grade)是名稱;設計強度(Design strength)要由表格取得。

S355 不一定代入 355 — 鋼級(Grade)是名稱;設計強度(Design strength)要由表格取得。
示意圖,非按比例;尺寸以原題為準。
  1. 先辨認本項驗算的控制厚度(Governing thickness)。
  2. 在正確鋼級欄,找包含該厚度的區間。
  3. 同一計算要一致使用查得的強度。

注意(Remember):所提供 S355 表中,厚度超過 16 mm 時,py 可能降低。

相關概念與完整方法(Full method)

來源:Chapter 1 第 18–19 頁,Tables 3.2/3.3;Data File 第 1 頁。所提供的表格中,S355 的設計強度按厚度分:

厚度區間py(Nmm2)
t≤16mm355
16<t≤40mm345
40<t≤63mm335
63<t≤80mm325
80<t≤100mm315

樑受彎時,按講義例題用翼緣厚度 TT 選 pyp_y;鋼板就用那塊板的厚度;腹板承壓用腹板的 pywp_{yw}。分清楚幾個「強度」:pyp_y 鋼材設計強度、psp_s 螺栓剪力、pwp_w 焊縫、pcp_c 柱受壓、pbp_b LTB 彎曲——單位相同,但回答不同的問題。

自己試一試。S355 蓋板厚 12mm,主板厚 20mm,兩者各應採用哪個設計強度?

顯示答案及解釋

蓋板採用 355Nmm2,因為 12≤16。主板採用 345Nmm2,因為 16<20≤40。不可只因兩者都標示 S355,便使用同一個強度值。

動畫解說(Animation lab)按正確條件查表(Table lookup)2 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 先確認要查材料強度、截面性質、屈曲強度,還是彎矩係數。
  2. 截面規格、鋼級、厚度組別、曲線及軸向是不同查表條件,須逐一核對。
  3. 、 及 的換算次方不同;相鄰欄位的數值不可互換。
  4. 只在同一適用欄內的上下兩列之間插值;所有實際表值均以原頁為準。
動畫解說(Animation lab)按正確條件查表(Table lookup)2 個概念 · 5 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 先確認要查材料強度、截面性質、屈曲強度,還是彎矩係數。
  2. 截面規格、鋼級、厚度組別、曲線及軸向是不同查表條件,須逐一核對。
  3. 、 及 的換算次方不同;相鄰欄位的數值不可互換。
  4. 只在同一適用欄內的上下兩列之間插值;所有實際表值均以原頁為準。

19. 局部屈曲和四個截面類別 必考

淺白解說(Simple explanation):薄板會先起皺(Local buckling)

整根鋼構件尚未發揮預期承載力,薄板部分可能已先起皺。

薄板會先起皺(Local buckling) — 整根鋼構件尚未發揮預期承載力,薄板部分可能已先起皺。
示意圖,非按比例;尺寸以原題為準。
  1. 分別按定義算翼緣(Flange)及腹板(Web)的寬厚比。
  2. 把各比值與適用截面類別(Section class)界限比較。
  3. 較不利板件決定整個截面的類別。

注意(Remember):彎曲(Bending)與均勻受壓(Uniform compression)的界限不同。

相關概念與完整方法(Full method)

來源:Chapter 1 第 19–22 頁;Data File 第 1 頁。薄板可能在整條構件屈曲之前,先局部起皺。分類就是比較板件的寬(或深)÷ 厚度。最差的那塊板決定整個截面:翼緣 Class 2 加腹板 Class 3 → 整體 Class 3。講義說的「最低類別」是指表現最差、數字最大的那一級。

截面類別(Class)能發揮甚麼承載能力?對考試解題的影響
1:塑性截面(plastic)可達全塑性(plasticity)彎矩(bending moment),並有足夠轉動能力形成塑性鉸(plastic hinge)。其他適用條件(applicability)也滿足時,可使用塑性分析。
2:緊密截面(compact)可達全塑性彎矩,但轉動能力有限。可採用塑性截面(plastic section)承載力(resistance),但不可假設(assumption)具有彎矩重分配能力。
3:半緊密截面(semi-compact)最外緣纖維可達 py,但局部屈曲限制塑性區域擴展。使用彈性(elasticity)承載力,或規範明確容許的有效截面性質(section properties)。
4:纖細截面(slender)最外緣纖維達到 py 之前,便可能發生局部屈曲。須按有效或折減截面處理;不可套用以全截面計算的 Class 1 公式。
ε=275py當 py=355Nmm2 時:ε=275355=0.880141

熱軋 I/H 形樑繞強軸受彎:用 Table 7.1 的「外伸翼緣、受彎、熱軋」和「腹板、中和軸在中間」兩行。翼緣 b/Tb/T 限值:9ε, 10ε, 15ε9\varepsilon,\,10\varepsilon,\,15\varepsilon(Class 1、2、3);腹板 d/td/t:80ε, 100ε, 120ε80\varepsilon,\,100\varepsilon,\,120\varepsilon。截面表已經列出 b/Tb/T 和 d/td/t,直接用;不要用總深度 DD 代替腹板淨深 dd。

腹板同時受壓和受彎(例如柱):用一般腹板那一行和參數 r1=Fc/(d t pyw)r_1=F_c/(d\,t\,p_{yw}),r1r_1 限制在 −1 至 +1。Class 1 限值 80ε/(1+r1)80\varepsilon/(1+r_1),但不低於 40ε40\varepsilon。簡單記法:d/t≤40εd/t\le40\varepsilon 就一定是 Class 1。純受壓的柱,講義檢查翼緣 13ε13\varepsilon、腹板 40ε40\varepsilon(只證明不是纖細截面)。

樑例題另外檢查 d/t≤70εd/t\le70\varepsilon:代表腹板不會剪切屈曲,可以用簡單的剪力公式。它不是分類的 80ε80\varepsilon,也不能代替支承處的腹板承壓/屈曲驗算。

自己試一試。S355 熱軋樑的 py=355、bT=8.5、dt=60。求其受彎截面類別。

顯示答案及解釋

9ε=7.921,10ε=8.801,所以翼緣屬 Class 2。80ε=70.411,所以腹板屬 Class 1。整體為 Class 2,由翼緣控制。

動畫解說(Animation lab)薄板為何局部屈曲(Section class)1 個概念 · 3 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 翼緣外伸部分與腹板的寬度、厚度及邊界支承不同。
  2. 較薄板件可能先局部起皺,早於整條構件失穩。
  3. 第 1 類可提供塑性轉動,第 2 類可達塑性承載力,第 3 類達彈性承載力,第 4 類須用有效截面性質。
  4. 依原表限值及應力分布驗算所有相關受壓板件,再取較不利類別;圖中變形為定性示意。
概念地圖:局部屈曲和四個級別:薄板會先「皺」,所以要分級

概念地圖(Concept map)

局部屈曲和四個級別:薄板會先「皺」,所以要分級

分類不是為了計數而計數:它回答「這個截面的板夠不夠厚,能不能在起皺前發揮全部強度?」答案決定你可以用 SS 還是只可以用 ZZ。

文字版(由起因到結果)

  1. 起因

    板件受壓(Plates in compression)

    截面由幾塊板組成。受彎時受壓翼緣被壓;腹板受彎(柱的腹板還同時受壓)。

  2. 關鍵概念

    局部屈曲:薄板先「皺」(Local buckling: thin plates wrinkle)

    板太薄的話,還未完全屈服就會局部起皺,截面不能發揮全部強度。這和整條構件屈曲是兩回事。

    薄板受壓會局部起皺
  3. 影響因素常見失分位

    b/Tb/T, d/td/t 寬厚比(Width-to-thickness ratios)

    比值越大,板越薄,越易起皺。截面表已算好,直接用。

  4. 影響因素

    ε\varepsilon 鋼越強,限值越嚴(Stronger steel, stricter limits)

    ε=275/py\varepsilon=\sqrt{275/p_y}。高強度鋼要靠更「厚身」的板,才能在起皺前達到更高的應力,所以限值乘 ε\varepsilon 收緊。

  5. 後果

    Class 1 塑性(plastic)(Class 1 plastic)

    可達全塑性彎矩,並有足夠轉動能力形成塑性鉸。工字鋼翼緣 b/T≤9εb/T\le9\varepsilon、腹板 d/t≤80εd/t\le80\varepsilon。

  6. 後果

    Class 2 緊湊(compact)(Class 2 compact)

    可達全塑性彎矩,但轉動能力有限。翼緣 10ε10\varepsilon、腹板 100ε100\varepsilon 以內。

  7. 後果

    Class 3 半緊湊(semi-compact)(Class 3 semi-compact)

    只可以達到彈性彎矩 pyZp_yZ(邊緣剛屈服),塑性彎矩前已起皺。翼緣 15ε15\varepsilon、腹板 120ε120\varepsilon 以內。

  8. 後果

    Class 4 細長(slender)(Class 4 slender)

    未屈服已起皺,要用有效(折減)截面計算。考試常見的 UB/UC 不會是 Class 4。

  9. 設計做法常見失分位

    最差的一塊板決定整個截面(The worst plate decides)

    翼緣和腹板分別分級,取數字較大(較差)的一級。例如翼緣 Class 2、腹板 Class 3 → 整個 Class 3。

  10. 設計做法

    決定可以用哪個彎矩承載力(Decides which moment resistance)

    Class 1、2 → Mc=min⁡(pyS,1.2pyZ)M_c=\min(p_yS,1.2p_yZ);Class 3 → pyZp_yZ;Class 4 → 有效截面。LTB 的 βw\beta_w 也由級別決定。實際計算見分類地圖。

  11. 考試答法

    理論題:分類的目的(Theory: purpose of classification)

    一句目的(用寬厚比判斷局部屈曲會否阻止截面達到屈服或塑性承載力),再列出四個級別各一句。

導覽步驟

  1. 1. 薄板受壓會皺

    截面是由板組成的;受壓的薄板會局部起皺(local buckling)。

  2. 2. 甚麼令它更易皺?

    寬厚比越大越易皺;鋼越強,限值越嚴(ε\varepsilon)。

  3. 3. 四個級別

    由「可以形成塑性鉸」到「未屈服已皺」,一級比一級差。

  4. 4. 整個截面取最差

    翼緣、腹板分開比較,取較差的一級;這決定用 SS 還是 ZZ。

  5. 5. 理論題答法

    一句目的+四個級別各一句。

動畫解說(Animation lab)薄板為何局部屈曲(Section class)1 個概念 · 8 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 翼緣外伸部分與腹板的寬度、厚度及邊界支承不同。
  2. 較薄板件可能先局部起皺,早於整條構件失穩。
  3. 第 1 類可提供塑性轉動,第 2 類可達塑性承載力,第 3 類達彈性承載力,第 4 類須用有效截面性質。
  4. 依原表限值及應力分布驗算所有相關受壓板件,再取較不利類別;圖中變形為定性示意。

20. 課程用的規範:不要混用 了解即可

講義明確以《香港鋼結構作業守則 2011》作計算依據;課程大綱列出 2011(2023 年版)。Data File 的表格取自 2011 守則,截面性質來自 SCI/BS 5950 設計手冊。本網站的練習都按這些公式、表格和符號計算。

講義第 23–26 頁介紹 BS 5950、GB 50017、Eurocode 3、AS 4100 和 AISC,並比較符號。Eurocode 系列:EN 1990 基礎、1991 荷載、1992 混凝土、1993 鋼、1994 組合、1995 木、1996 砌體、1997 岩土、1998 地震、1999 鋁。各國採用時可加國家附件(National Annex)決定部分參數。

含義本課程的香港守則符號講義介紹的 Eurocode 符號
截面強軸(Major cross-section axis)x–xy–y
截面弱軸(Minor cross-section axis)y–yz–z
沿構件長度方向本課程這份表格沒有把此方向標為 x。x
彈性截面模數(Elastic section modulus)ZWel
塑性截面模數(Plastic section modulus)SWpl
軸向作用(Axial action)PN
設計屈服(yielding)應力(Design yield stress)pyfy
柱抗壓強度(Column compressive strength)pcχfy
側向扭轉屈曲(lateral-torsional buckling, LTB)彎曲強度(LTB bending strength)pbχLTfy

Eurocode 把恆載叫永久作用、活載和風載叫可變作用,荷載組合用 1.35G1.35G、1.5Q1.5Q 和組合系數——這只是概覽,不要用在香港規範的計算中。(第 26 頁的 “Wrapping Index” 是 warping 的筆誤。)

動畫解說(Animation lab)按正確條件查表(Table lookup)1 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 先確認要查材料強度、截面性質、屈曲強度,還是彎矩係數。
  2. 截面規格、鋼級、厚度組別、曲線及軸向是不同查表條件,須逐一核對。
  3. 、 及 的換算次方不同;相鄰欄位的數值不可互換。
  4. 只在同一適用欄內的上下兩列之間插值;所有實際表值均以原頁為準。

附:Eurocode 組合系數的算術 了解即可

來源:Chapter 1 第 25 頁,Table 11。這個比較假設風的組合系數 ψ=0.5\psi=0.5、活載 ψ=0.7\psi=0.7,再乘 1.5 的荷載系數(兩者都沒有單位)。

伴隨風荷載的系數

1.5×0.5=0.75。
動畫解說(Animation lab)重排承載力公式(Rearrangement)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 在 中,P 是力、p 是應力、A 是面積。這次要找 A。
  2. 等號兩邊同除以相同且非零的應力 p。
  3. 右邊的 p 約去後,得到 。
  4. 得到 ;這是所需面積,仍要選截面及完成其他驗算。

伴隨外加荷載(imposed load)的系數

1.5×0.7=1.05。
動畫解說(Animation lab)重排承載力公式(Rearrangement)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 在 中,P 是力、p 是應力、A 是面積。這次要找 A。
  2. 等號兩邊同除以相同且非零的應力 p。
  3. 右邊的 p 約去後,得到 。
  4. 得到 ;這是所需面積,仍要選截面及完成其他驗算。

所以兩個示範組合分別含 0.75W0.75W 和 1.05Q1.05Q。它們不是未乘系數的荷載,也不是香港規範的系數。做香港規範的樓面題時,用回 1.4G+1.6Q1.4G+1.6Q。

自己試一試。只按上述示範假設,20kN 的風作用作為伴隨作用時,應取多少?

顯示答案及解釋

0.75×20=15kN。這個答案屬於講義的 Eurocode 比較,並非香港守則詳解例題的荷載處理方法。

動畫解說(Animation lab)重排承載力公式(Rearrangement)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 在 中,P 是力、p 是應力、A 是面積。這次要找 A。
  2. 等號兩邊同除以相同且非零的應力 p。
  3. 右邊的 p 約去後,得到 。
  4. 得到 ;這是所需面積,仍要選截面及完成其他驗算。
動畫解說(Animation lab)重排承載力公式(Rearrangement)1 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 在 中,P 是力、p 是應力、A 是面積。這次要找 A。
  2. 等號兩邊同除以相同且非零的應力 p。
  3. 右邊的 p 約去後,得到 。
  4. 得到 ;這是所需面積,仍要選截面及完成其他驗算。

練習本章:導修、作業及歷屆試卷解答(Worked Examples)→

本章舊卷答案(Reference)
