鋼結構(steelwork) / CON4334
學習

鋼樑(steel beam):荷載、截面驗算(check)與側向穩定

中英術語對照(Terminology)

1. 支承與側向約束:兩回事 必考

淺白解說(Simple explanation):支承不會自動阻止所有移動

托住尺子,不代表同時阻止它側移或扭轉。

支承不會自動阻止所有移動 — 托住尺子,不代表同時阻止它側移或扭轉。
示意圖,非按比例;尺寸以原題為準。
  1. 分開辨認豎向支承、側向約束(Lateral restraint)及抗扭約束(Torsional restraint)。
  2. 按各段彎矩找出受壓翼緣(Compression flange)。
  3. 只計入題目實際提供的約束。

注意(Remember):多一個側向約束,不等於多一個豎向反力。

相關概念與完整方法(Full method)

豎向支承(vertical support)阻止樑上下移動;側向約束(lateral restraint)阻止受壓翼緣向側面移動;抗扭約束(torsional restraint)阻止截面扭轉。三者並不相同:一條樑可以穩穩擱在兩個支承上,但在兩個支承之間仍然向側面屈曲。哪一邊翼緣受壓要看彎矩方向:正彎矩(sagging,樑向下彎)時上翼緣受壓;負彎矩(hogging,例如懸臂)時下翼緣受壓。

一個約束只要能抵抗受壓翼緣最大設計力的 2.5%2.5\%,課程就當它是有效的側向約束;混凝土樓板通常做得到。所以:題目寫「fully restrained」→ 不用驗算 LTB,但仍要驗算剪力、彎矩、(如有要求)腹板和撓度;只在個別點有約束 → 每一段都要驗算 LTB。注意:集中荷載本身不是約束。

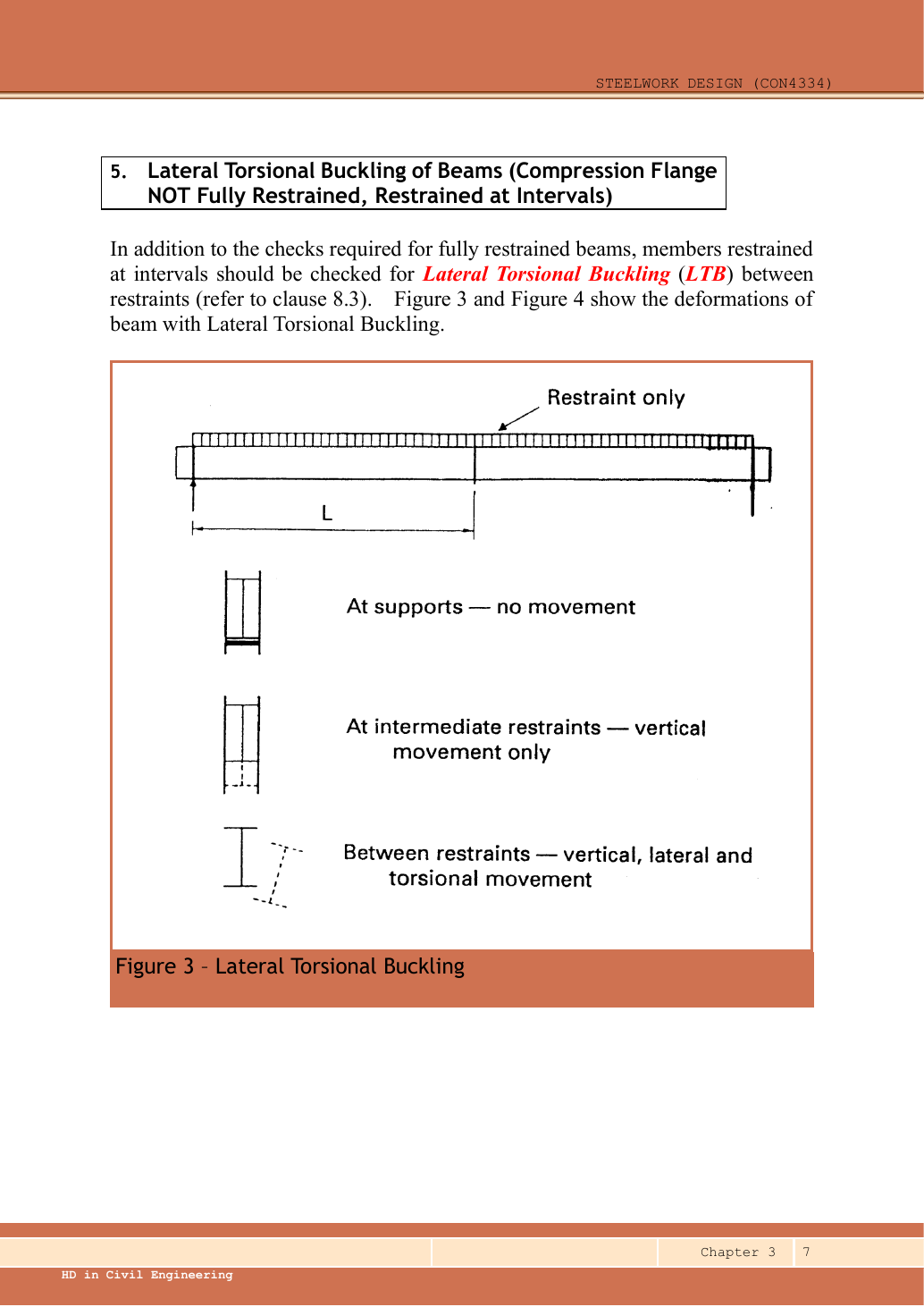

Ch3 原圖:鋼樑的側向移動及扭轉。
Ch 3 原圖(source diagram):鋼樑(steel beam)的側向移動及扭轉。中文圖例(diagram legend):Restraint only=只有約束;At supports—no movement=支承處不移動;At intermediate restraints—vertical movement only=中間約束處只容許豎向移動;Between restraints—vertical, lateral and torsional movement=約束之間可有豎向、側向及扭轉變形。圖中的 L 是標示的約束間距。開啟原尺寸圖片

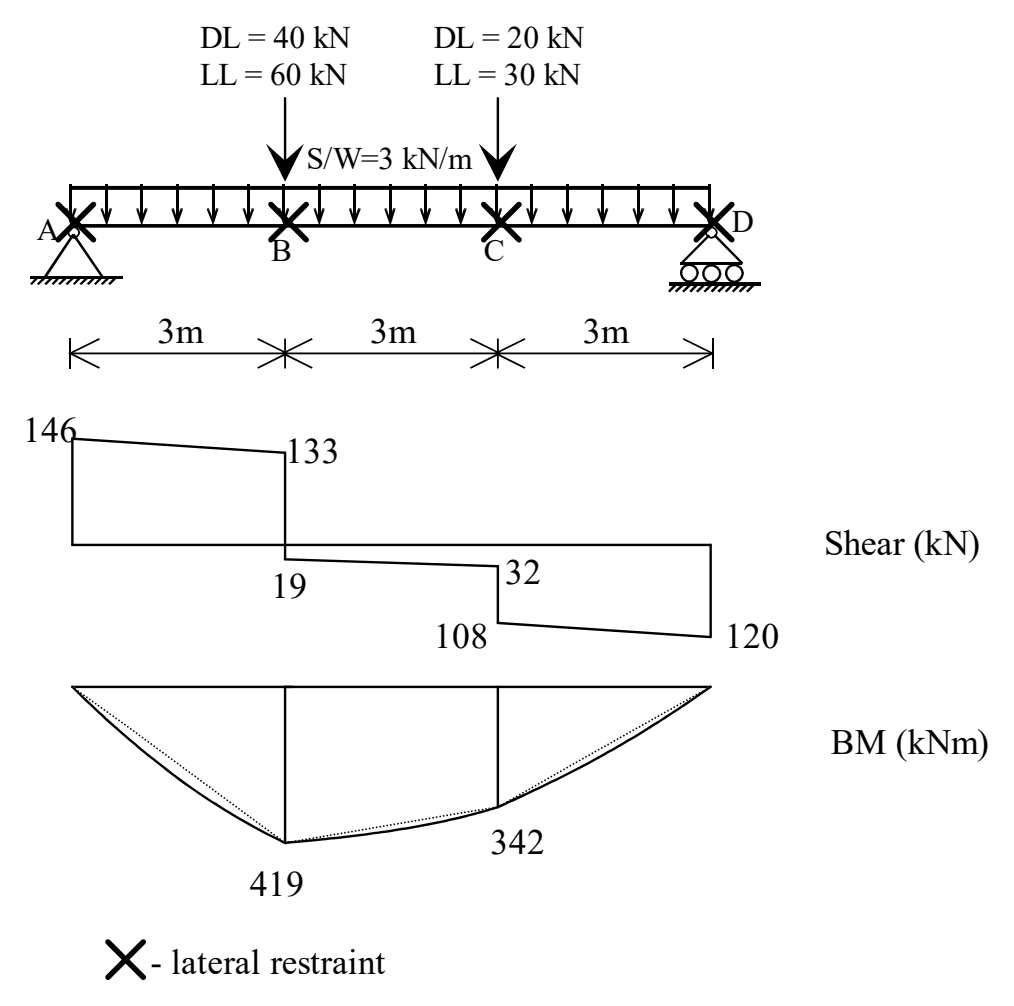

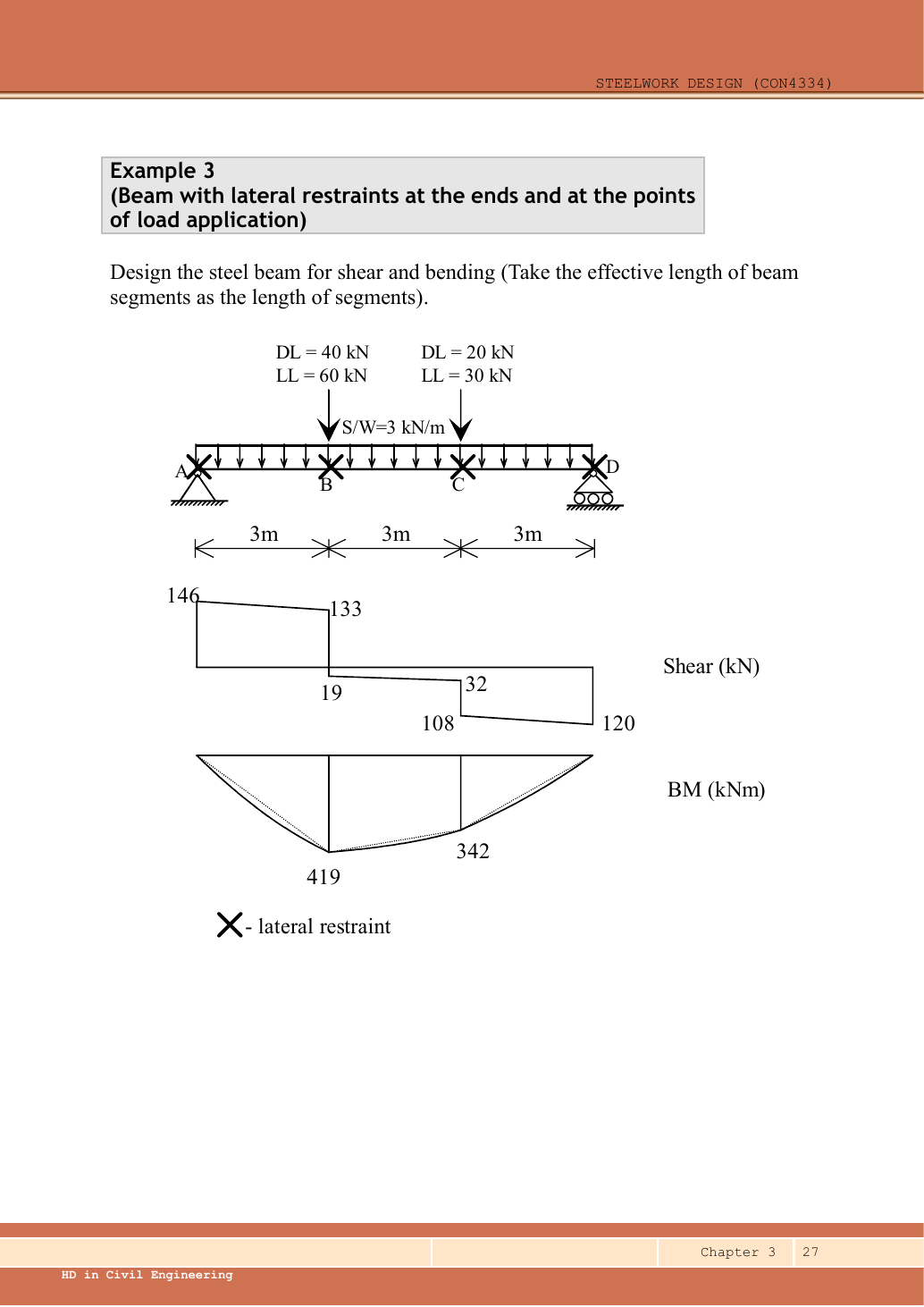

自己試一試。一根 9m 樑在 0、3、6 及 9m 處設有側向約束。它是否等於三根互相獨立、承受豎向荷載的簡支樑(simply supported beam)?

顯示答案及解釋

不是。豎向彎曲分析仍按實際豎向支承進行;三段各 3m 的長度只是 LTB 驗算分段。側向約束位置的內部彎矩一般不為零。

概念地圖:側扭屈曲(LTB):樑為甚麼會向側面「倒」?

概念地圖(Concept map)

側扭屈曲(LTB):樑為甚麼會向側面「倒」?

先明白機理,LTB 的計算就變得合理:每一個公式都在量度「受壓翼緣有多容易向側面逃走」。圖中間是機理,兩旁是令它更嚴重的因素和設計上的對策。

文字版(由起因到結果)

  1. 起因

    樑受彎(The beam bends)

    下垂彎曲(sagging)時上翼緣受壓、下翼緣受拉;上拱(hogging,例如懸臂)時下翼緣受壓。

  2. 關鍵概念

    受壓翼緣像一條細長壓桿(The compression flange acts like a slender strut)

    受壓的翼緣就像一條被壓的細長柱,想向側面彎出去——方向是截面的弱軸。

  3. 關鍵概念

    向側面彎出,同時扭轉(It bows sideways and twists)

    受拉翼緣想保持筆直,受壓翼緣卻向側面移,於是整個截面一邊側移一邊扭轉。這就是側扭屈曲。

    受壓翼緣向側面移動,截面同時扭轉
  4. 設計做法常見失分位

    側向約束(×):從側面扶住受壓翼緣(Lateral restraint (×): holds the compression flange at the side)

    約束把樑分成幾段,段越短越安全。要能抵抗受壓翼緣最大力的 2.5% 才算有效。

    側向約束扶住受壓翼緣
  5. 後果

    Mb<McM_b<M_c 未達截面強度已失效(Fails before the section is fully used)

    樑還未達到截面彎矩承載力 McM_c 就已經側扭失效,所以要用較小的 MbM_b 驗算。

  6. 影響因素

    LEL_E 無約束長度越長越危險(Longer unrestrained length)

    兩個側向約束之間越長,受壓翼緣越容易彎出。一般荷載時 LEL_E 就是段長。

  7. 影響因素

    ryr_y 弱軸「粗身」程度(Weak-axis stockiness)

    ryr_y 越小(翼緣越窄),越易向側面彎出。窄翼緣的 UB 比 UC 更易側扭。

  8. 影響因素

    荷載在上翼緣並可隨樑側移(Load on the top flange that moves with it)

    樑一扭,荷載就把它推得更歪(destabilizing load),所以 LE×1.2L_E\times1.2。考試題目通常寫明是一般荷載(normal load)。

  9. 影響因素

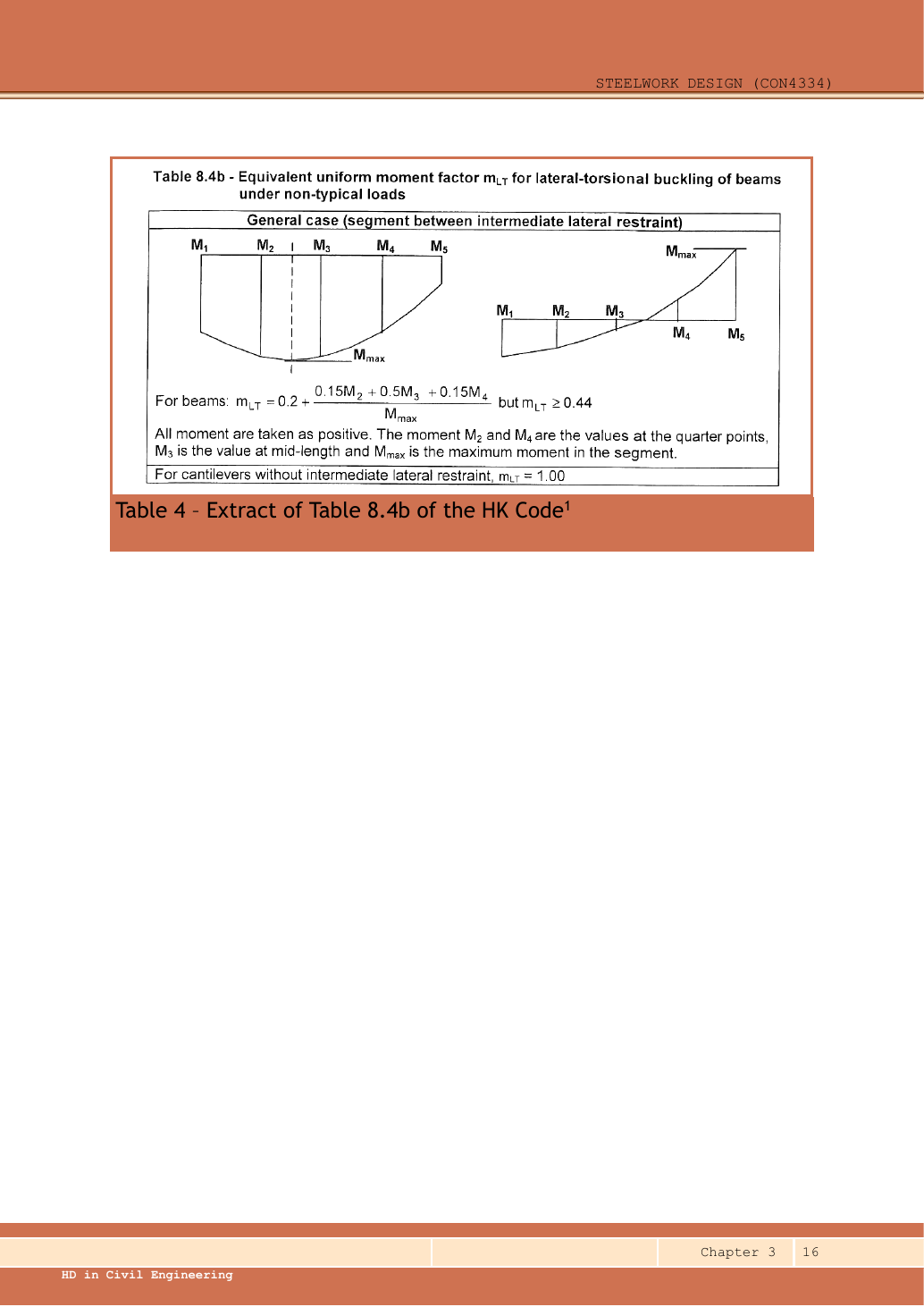

    mLTm_{LT} 彎矩圖的形狀(Shape of the moment diagram)

    整段都接近最大彎矩最危險;只有一點最大就沒那麼危險。mLT≤1m_{LT}\le1 把不均勻的彎矩換成等效均勻彎矩。

    同一個最大彎矩,高彎矩區越長越危險
  10. 設計做法

    樓板全長扶住 → 不用驗算 LTB(A slab holds it all along → no LTB check)

    樓板沿樑全長提供側向約束(full lateral restraint),所以必答樓面樑不用驗算 LTB,但仍要驗算剪力、彎矩和撓度。

  11. 設計做法

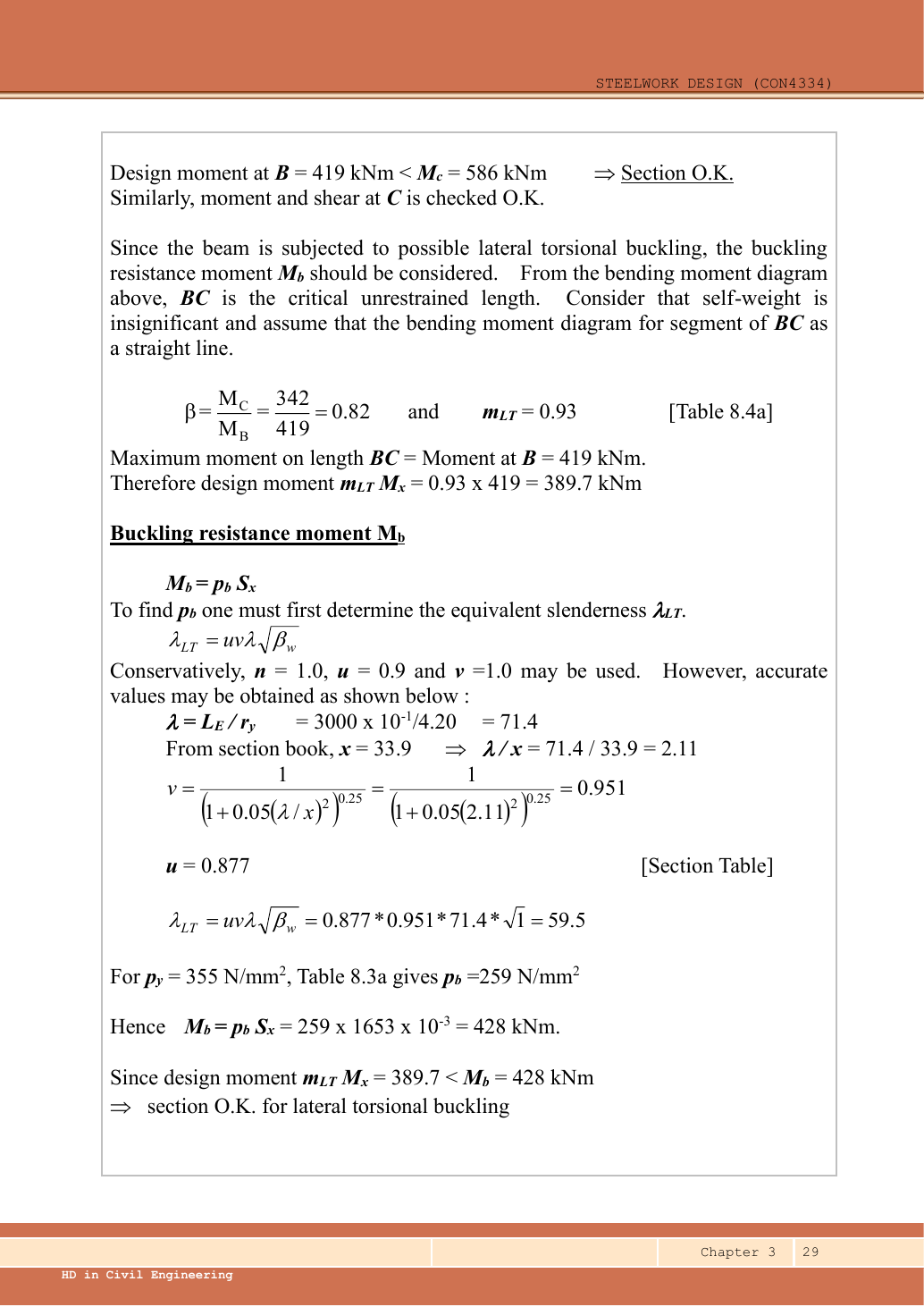

    mLTM≤Mbm_{LT}M\le M_b 只在幾點約束 → 每段驗算(Restrained at a few points → check each segment)

    把上面所有因素收在一條式內:LEL_E 和 ryr_y → λLT\lambda_{LT} → pbp_b → MbM_b;彎矩圖形狀 → mLTm_{LT}。計算步驟見 LTB 計算地圖。

  12. 考試答法

    考試:先分清支承和約束(Exam: tell supports from restraints first)

    看圖:三角形/滾軸=支承(有反力);交叉 ×=側向約束(無反力,只分段)。題目寫「fully restrained」就不用 LTB。

導覽步驟

  1. 1. 受壓翼緣是一條壓桿

    樑受彎 → 一邊翼緣受壓 → 它像細長柱一樣想向側面彎出。

  2. 2. 側移加扭轉

    受拉翼緣不跟着走,所以截面一邊側移一邊扭轉,在 McM_c 之前就失效。

  3. 3. 甚麼令它更危險?

    無約束長度長、弱軸幼、荷載在上翼緣、整段都接近最大彎矩。

  4. 4. 對策:側向約束

    從側面扶住受壓翼緣,縮短無約束長度。樓板全長扶住 → 不用驗算 LTB。

  5. 5. 收進一條驗算

    所有因素最後變成 mLTM≤Mbm_{LT}M\le M_b,每段寫一次。

  6. 6. 考試第一步

    先在圖上分清支承和側向約束——最常見的失分就在這裏。

動畫解說(Animation lab)樑的側移與扭轉(Lateral-torsional buckling)2 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 示意樑承受正彎矩,因此上翼緣受壓。
  2. 無側向約束的受壓翼緣可向旁移動,並帶動整個截面扭轉。
  3. 只有有效約束才能分隔無側向支承段;它們不會自動增添垂直支承。
  4. 逐段使用有效長度、截面性質及相應彎矩係數;此為放大的屈曲模式,不是計算位移。

2. 剪力承載力 VcV_c:腹板頂得住嗎? 必考

淺白解說(Simple explanation):剪力在做甚麼?(Shear)

想像把樑切開:剪力阻止兩個切面相對滑動。

剪力在做甚麼?(Shear) — 想像把樑切開:剪力阻止兩個切面相對滑動。
示意圖,非按比例;尺寸以原題為準。
  1. 先由荷載分析求設計剪力(Design shear)。
  2. 按截面種類選剪切面積(Shear area)及強度。
  3. 把需求(Demand)和抗力(Resistance)換成相同力單位再比較。

注意(Remember):工字截面的大部分豎向剪力通常由腹板(Web)承擔。

相關概念與完整方法(Full method)

Vc=pyAv3若 py 以 Nmm2 表示,Av 以 mm2 表示,結果須除以 1,000,才得到 kN。
截面/荷載方向剪切面積(Shear area)Av
熱軋(hot-rolled) I 形、H 形或槽形,荷載平行於腹板tD
焊接 I 形,荷載平行於腹板td
矩形空心截面(Rectangular hollow section)2td
T 形截面(T section)t(D−T)
圓形空心截面(Circular hollow section)0.6A
實心矩形截面(Solid rectangle)0.9A
其他截面0.9A0,其中 A0 是相關直線板件的面積。

符號:DD 截面總深度、dd 腹板淨深度(兩個圓角之間)、tt 腹板厚度、TT 翼緣厚度。考試用的都是熱軋截面,所以 Av=tDA_v=tD。如果 d/t≤70εd/t\le70\varepsilon(ε=275/py\varepsilon=\sqrt{275/p_y}),腹板不會因剪力起皺,可直接用上面的公式——但這不代表支承處的腹板承壓、腹板屈曲可以不理(見第 5、6 節)。最後把整條樑最大的剪力(取絕對值)和 VcV_c 比較。

動畫解說(Animation lab)觀察腹板剪力(Shear resistance)1 個概念 · 3 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 內部剪力使切口兩側保持垂直平衡。
  2. 課程常見工字截面主要由腹板提供剪切面積,但須採指定定義。
  3. 較薄腹板可能需要先按另一剪切屈曲程序驗算,不能直接沿用簡式。
  4. 在課程適用條件下使用 ;應先把 N 換成 kN,再與設計剪力比較。

3. 彎矩承載力 McM_c(低剪力) 必考

淺白解說(Simple explanation):一邊壓、一邊拉(Bending)

彎曲使截面兩側做相反工作:一側被壓短,另一側被拉長。

一邊壓、一邊拉(Bending) — 彎曲使截面兩側做相反工作:一側被壓短,另一側被拉長。
示意圖,非按比例;尺寸以原題為準。
  1. 先按實際荷載及支承求彎矩(Moment)。
  2. 按截面類別選適用抗彎承載力(Moment resistance)公式。
  3. 檢查同一位置的共同作用剪力(Coexistent shear)會否改變公式。

注意(Remember):要用該位置的剪力,不是隨意套用另一位置的最大剪力。

相關概念與完整方法(Full method)

先由翼緣和腹板的寬厚比定出截面類別,取較差的一級。然後看驗算位置的剪力:如果 ∣V∣≤0.6Vc|V|\le0.6V_c(低剪力,考試幾乎都是),就用下表的公式。SS 是塑性模量、ZZ 是彈性模量。單位捷徑:py (N/mm2)×S (cm3)÷1000=kN⋅mp_y\,(\text{N/mm}^2)\times S\,(\text{cm}^3)\div1000=\text{kN·m}。

截面類別(Class)低剪力抗彎承載力
1 塑性(plastic)或 2 緊密(compact)Mc=min(pyS,1.2pyZ)
3 半緊密(semi-compact)pyZ;若已按容許方法確定有效塑性截面(plastic section)性質,則可用 pySeff。
4 纖細(slender)pyZeff 或 pyrZ,須採用已確定的有效性質或折減強度。

1.2pyZ1.2p_yZ 是課程規定的上限,防止樑在正常荷載下過早屈服。驗算 M≤McM\le M_c 時,MM 用實際的最大彎矩(不要用 LTB 的 mLTMm_{LT}M,那是另一項驗算)。Class 3 只可以用 pyZp_yZ;Class 4 要用有效截面性質,考試的常用型鋼不會出現。

動畫解說(Animation lab)截面中的壓力與拉力(Bending)2 個概念 · 3 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 正彎矩使上翼緣受壓、下翼緣受拉;負彎矩時則相反。
  2. 彈性彎曲應力隨離中性軸的距離變化:。
  3. 截面類別決定可用彈性、塑性還是有效截面性質。
  4. 採用正在驗算截面的剪力;其他位置的最大剪力不一定同時出現。

4. 剪力很大時:彎矩承載力要打折 了解即可

淺白解說(Simple explanation):腹板同時做兩份工作

剪力很大時,腹板(Web)可留給抗彎的能力會減少。

腹板同時做兩份工作 — 剪力很大時,腹板(Web)可留給抗彎的能力會減少。
示意圖,非按比例;尺寸以原題為準。
  1. 先用共同作用剪力(Coexistent shear)檢查課程觸發界限。
  2. 需要時,選適用的折減抗彎(Reduced bending)公式。
  3. 把彎矩需求與折減後抗力重新比較。

注意(Remember):只有符合高剪力(High shear)條件時才折減,不是每條樑都要做。

相關概念與完整方法(Full method)

ρ=(2VVc−1)2Class 1/2:Mc=min[py(S−ρSv),1.2py(Z−ρSv1.5)]Class 3:py(Z−ρSv1.5)或使用所提供的有效塑性替代方法。Class 4:py(Zeff−ρSv1.5)

只有在同一位置的剪力超過 0.6Vc0.6V_c 時才用這組公式。SvS_v 是剪切面積(腹板那個長方形)的塑性模量,不是整個截面的 SS:寬 tt、深 hh 的長方形,Sv=th2/4S_v=th^2/4。如果 V>VcV>V_c,剪力驗算本身已經不合格,要換截面。

自己試一試。VVc=0.8,求 ρ。

顯示答案及解釋

ρ=(2×0.8−1)2=0.36。應折減剪切面積所貢獻的抗彎能力,不可把整個截面的承載力(resistance)直接減少 36%。

動畫解說(Animation lab)高剪力降低抗彎能力(High shear)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 部分腹板同時參與抗彎及承受剪力。
  2. 課程低剪力路徑適用於 ;超過門檻須採適用折減式。
  3. 折減的是公式指定腹板部分,不能隨意把整個截面按某百分比折減。
  4. 須保留原計算中對應截面類別的公式及所有上限。
動畫解說(Animation lab)高剪力降低抗彎能力(High shear)1 個概念 · 4 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 部分腹板同時參與抗彎及承受剪力。
  2. 課程低剪力路徑適用於 ;超過門檻須採適用折減式。
  3. 折減的是公式指定腹板部分,不能隨意把整個截面按某百分比折減。
  4. 須保留原計算中對應截面類別的公式及所有上限。

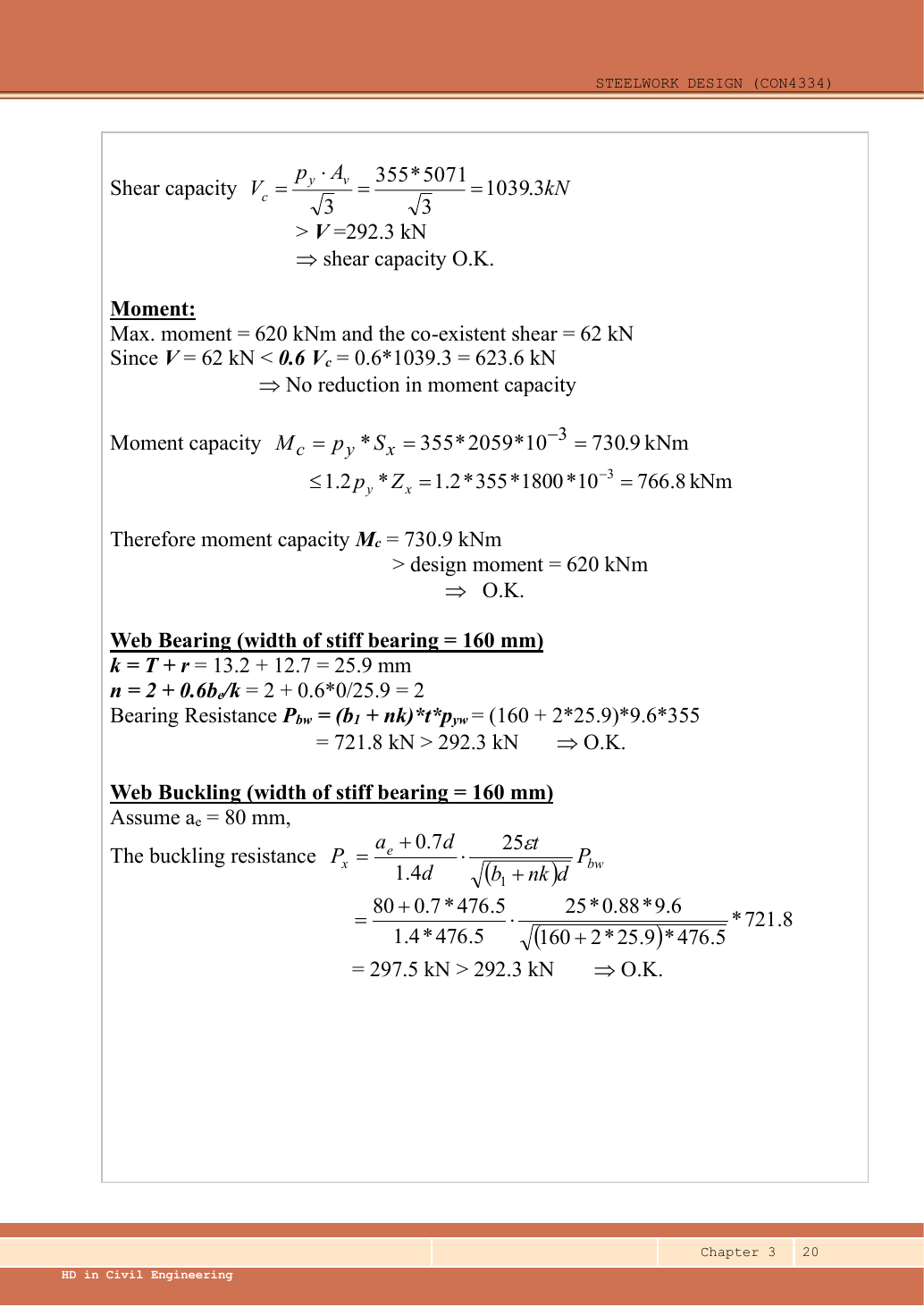

5. 腹板承壓:集中力會不會壓壞腹板? 了解即可

淺白解說(Simple explanation):力集中在小地方,會怎樣?

同一個力壓在窄接觸面,局部會比攤開施力更吃力。

力集中在小地方,會怎樣? — 同一個力壓在窄接觸面,局部會比攤開施力更吃力。
示意圖,非按比例;尺寸以原題為準。
  1. 找實際剛性承壓長度(Stiff bearing length)及距端部位置。
  2. 局部壓潰(Bearing)與腹板屈曲(Web buckling)分別驗算。
  3. 每條公式都要滿足其約束條件(Restraint conditions)。

注意(Remember):缺少接觸尺寸(Contact dimensions)時,不能靠圖面比例猜測。

相關概念與完整方法(Full method)

力先經過翼緣向下擴散,再進入腹板。b1b_1 是剛性承壓長度(stiff bearing length)——承托板中不會明顯彎曲的那一段,不一定等於整塊支承板的寬度。按講義的示意圖量度,或直接用題目給的 b1b_1。

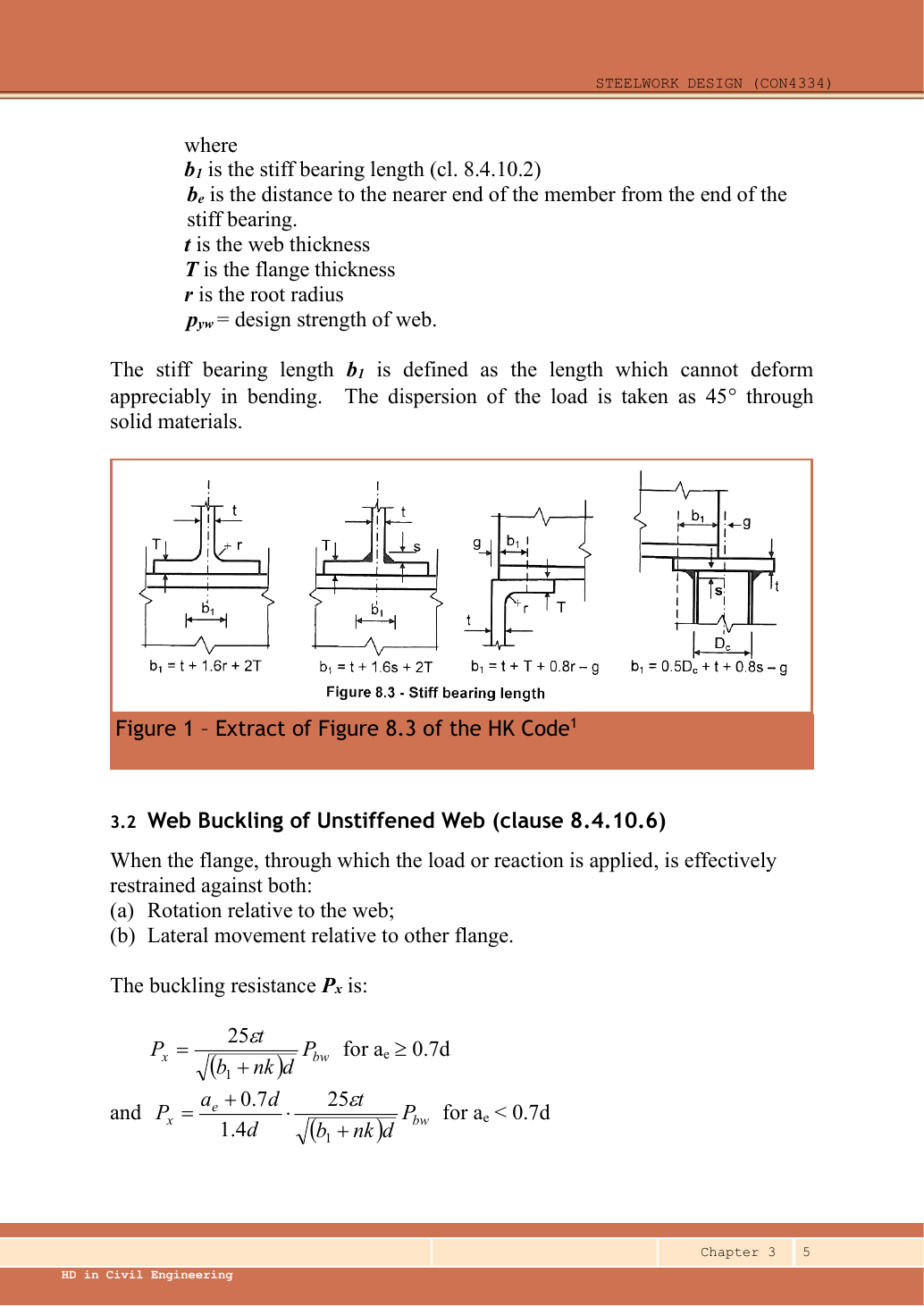

Ch3 第 5 頁:四種剛性承壓幾何,每條公式各自對應一幅示意圖。
Ch 3 第 5 頁:四種剛性承壓(stiff bearing)幾何,每條公式各自對應一幅示意圖。原圖由左至右的可選取公式:b1=t+1.6r+2Tb1=t+1.6s+2Tb1=t+T+0.8r−gb1=0.5Dc+t+0.8s−g圖例(diagram legend):t、T、r、s、g 及 Dc 的位置以各圖的尺寸箭嘴為準;不可跨圖借用尺寸。原文按實心材料內 45° 擴散,並把 b1 定義為不會明顯彎曲的承壓長度(bearing length)(條文 8.4.10.2)。頁下方的腹板屈曲(web buckling)公式已在本頁下一節排版。開啟原尺寸圖片
熱軋 I/H 形截面:k=T+r;焊接 I/H 形截面:k=T。構件端部:n=min(2+0.6bek,5)構件內部:n=5。Pbw=(b1+nk)tpyw

rr 是根部圓角半徑;beb_e 是承壓邊到樑端的距離;pywp_{yw} 是腹板的設計強度。所有長度用 mm,PbwP_{bw} 的單位就是 N(÷1000 變 kN),再和該處的設計反力比較。題目沒有給 b1b_1 或 beb_e,就無法計算。

動畫解說(Animation lab)集中力如何傳入腹板(Web bearing)1 個概念 · 5 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 集中反力先經承壓/接觸範圍傳入。
  2. 翼緣及根部幾何使荷載在進入腹板前擴散。
  3. 相同力下,較闊的有效承壓範圍可降低局部應力。
  4. 端距、剛性承壓長度及約束條件必須來自原題;滑桿只供示意。

6. 腹板屈曲:腹板像短柱一樣彎出 了解即可

淺白解說(Simple explanation):題目少了一個數,怎麼辦?

計算機不能替圖紙補出從未給過的尺寸。

題目少了一個數,怎麼辦? — 計算機不能替圖紙補出從未給過的尺寸。
示意圖,非按比例;尺寸以原題為準。
  1. 分開已知值(Given)、查表值(Lookup)及計算值(Calculated)。
  2. 先完成資料足夠的驗算。
  3. 在有條件結果(Conditional result)旁列明欠缺輸入。

注意(Remember):示範假設(Illustrative assumption)不可悄悄變成原題已知值。

相關概念與完整方法(Full method)

先確認受載的翼緣有沒有被約束(不能相對腹板轉動、不能相對另一翼緣側移)。兩個條件都成立,就用下面的 PxP_x。aea_e 是荷載(反力)中線到樑端的距離;beb_e 是承壓邊到樑端的距離,兩者不同。

C=25εt(b1+nk)d若 ae≥0.7d:Px=CPbw若 ae<0.7d:Px=[ae+0.7d1.4d]CPbw若任何一項翼緣約束條件未成立:Pxr=(0.7dLE,web)Px

兩個乘數都沒有單位。如果翼緣沒有被約束,要再乘 0.7d/LE,web0.7d/L_{E,\text{web}} 打折(LE,webL_{E,\text{web}} 是腹板當作壓桿的有效長度,不是樑的 LTB 長度)。用和第 5 節同一個集中力比較。剪力合格不代表這一項合格。

自己試一試。一段 b1=160mm 的承壓範圍由構件端部開始,反力作用在該範圍中央。be 及 ae 各是多少?

顯示答案及解釋

be=0;ae=1602=80mm。前者量至承壓邊緣,後者量至位於中央的反力作用線。

動畫解說(Animation lab)腹板如短柱般屈曲(Web buckling)1 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 集中力使兩翼緣之間的局部腹板受壓。
  2. 薄腹板可能先向側面屈曲,早於局部壓潰。
  3. 原教材分開考慮轉動約束及相對側向位移約束。
  4. 腹板承壓及腹板屈曲是獨立驗算;須選假設條件已符合的原公式。
動畫解說(Animation lab)腹板如短柱般屈曲(Web buckling)1 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 集中力使兩翼緣之間的局部腹板受壓。
  2. 薄腹板可能先向側面屈曲,早於局部壓潰。
  3. 原教材分開考慮轉動約束及相對側向位移約束。
  4. 腹板承壓及腹板屈曲是獨立驗算;須選假設條件已符合的原公式。

7. 完全約束樑的完整步驟(必答題) 必考

淺白解說(Simple explanation):樓板荷載怎樣走到樑?(Load path)

每條樑收集屬於自己的那條樓板帶所承受的荷載。

樓板荷載怎樣走到樑?(Load path) — 每條樑收集屬於自己的那條樓板帶所承受的荷載。
示意圖,非按比例;尺寸以原題為準。
  1. 按平面圖找分擔寬度(Tributary width)。
  2. 面荷載(Area load)× 分擔寬度 = 線荷載(Line load)。
  3. 支承另一條樑時,接收的是該樑的端反力(End reaction)。

注意(Remember):端反力形成集中荷載(Point load),不能直接當作均佈荷載(UDL)。

相關概念與完整方法(Full method)

淺白解說(Simple explanation):樑下垂多少?(Deflection)

強度問會否破壞;撓度問移動了多遠。

樑下垂多少?(Deflection) — 強度問會否破壞;撓度問移動了多遠。
示意圖,非按比例;尺寸以原題為準。
  1. 用題目指定的正常使用荷載(Serviceability load case)。
  2. 選符合支承及荷載位置的撓度公式。
  3. 荷載、長度、E 和 I 的單位要互相配合。

注意(Remember):最大撓度(Maximum deflection)不一定在跨中(Midspan)。

相關概念與完整方法(Full method)

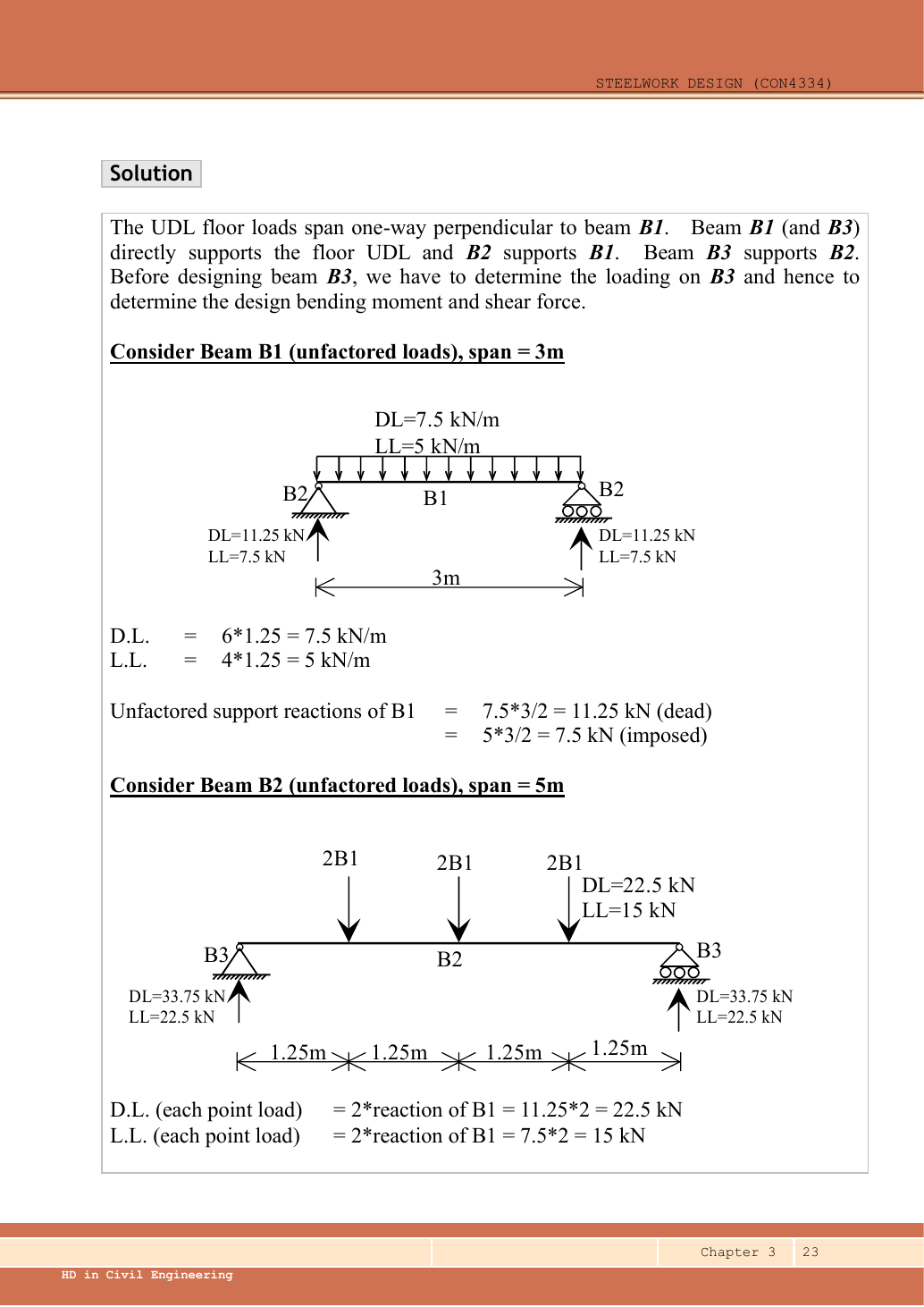

  1. 畫出荷載路徑:樓板 → 次樑 → 主樑。面荷載 qq(kN/m²)× 分擔寬度 bb(m)= 線荷載 ww(kN/m);被承托的樑的反力,變成主樑上的集中荷載。
  2. 恆載和活載分開記錄。鋼樑自重 = 質量 × gg ÷ 1000,只加一次(題目說已包括就不要再加)。
  3. 乘系數(1.4、1.6),用平衡求反力、剪力和彎矩;最大彎矩在剪力為 0(或改變正負)的位置。
  4. 要自己選截面時:先估算 S需要=M/pyS_{\text{需要}}=M/p_y,在表中選一個型號,再用它的翼緣厚度確認 pyp_y。
  5. 分類,然後驗算剪力、低剪力下的彎矩,以及題目要求的腹板承壓/屈曲。

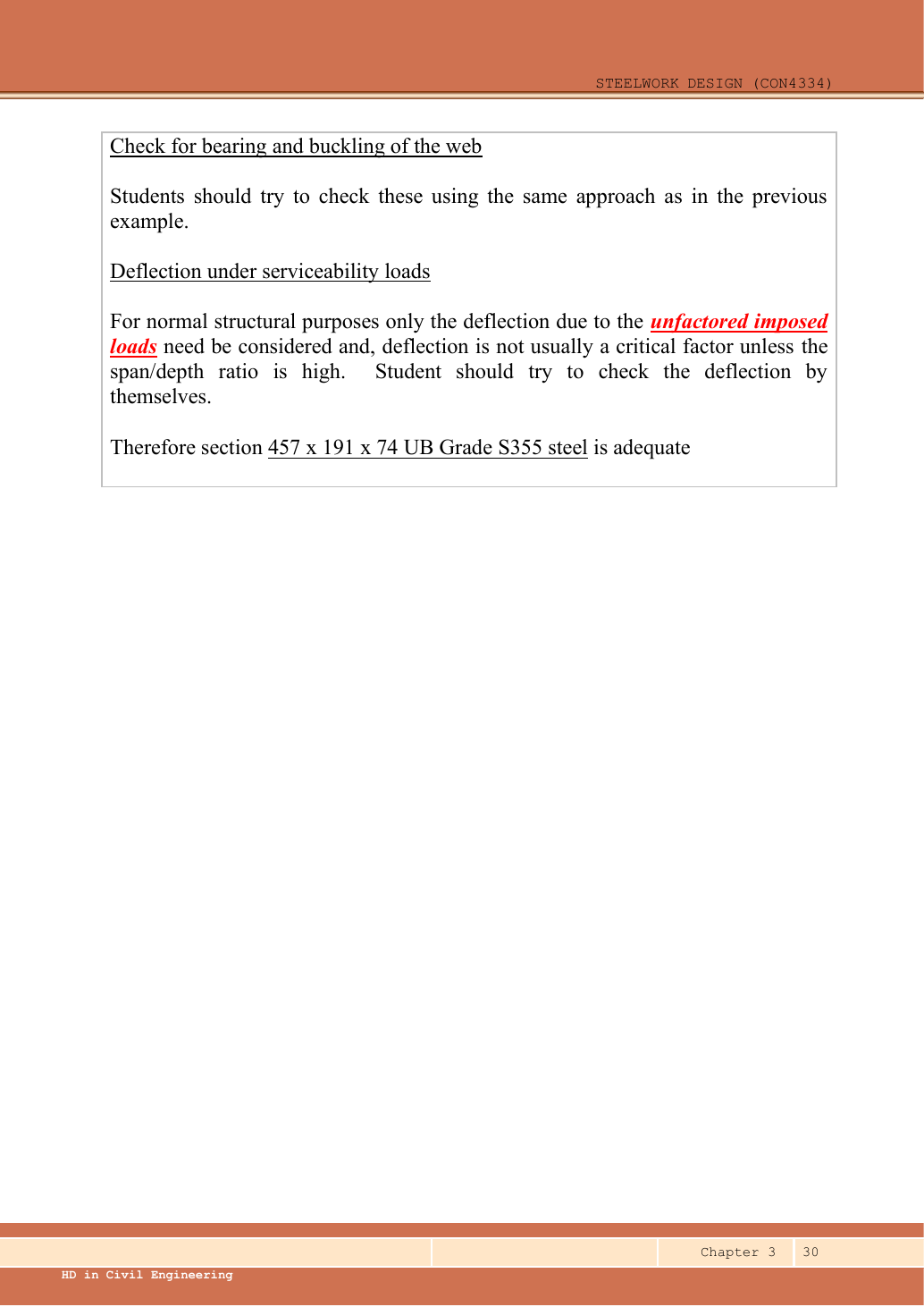

  6. 用未乘系數的活載驗算撓度。任何一項不合格,就換較大的截面,重做受影響的驗算。

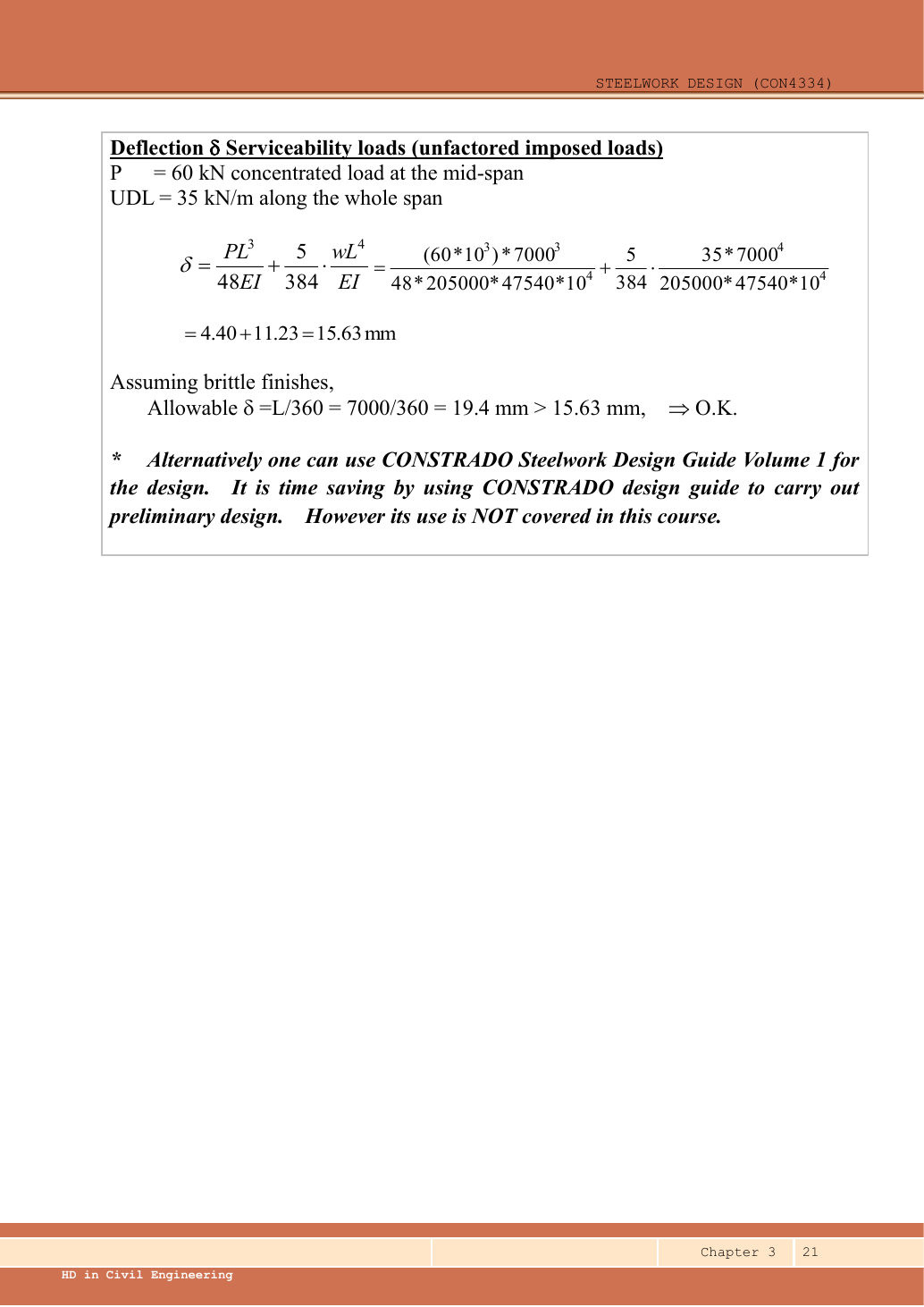

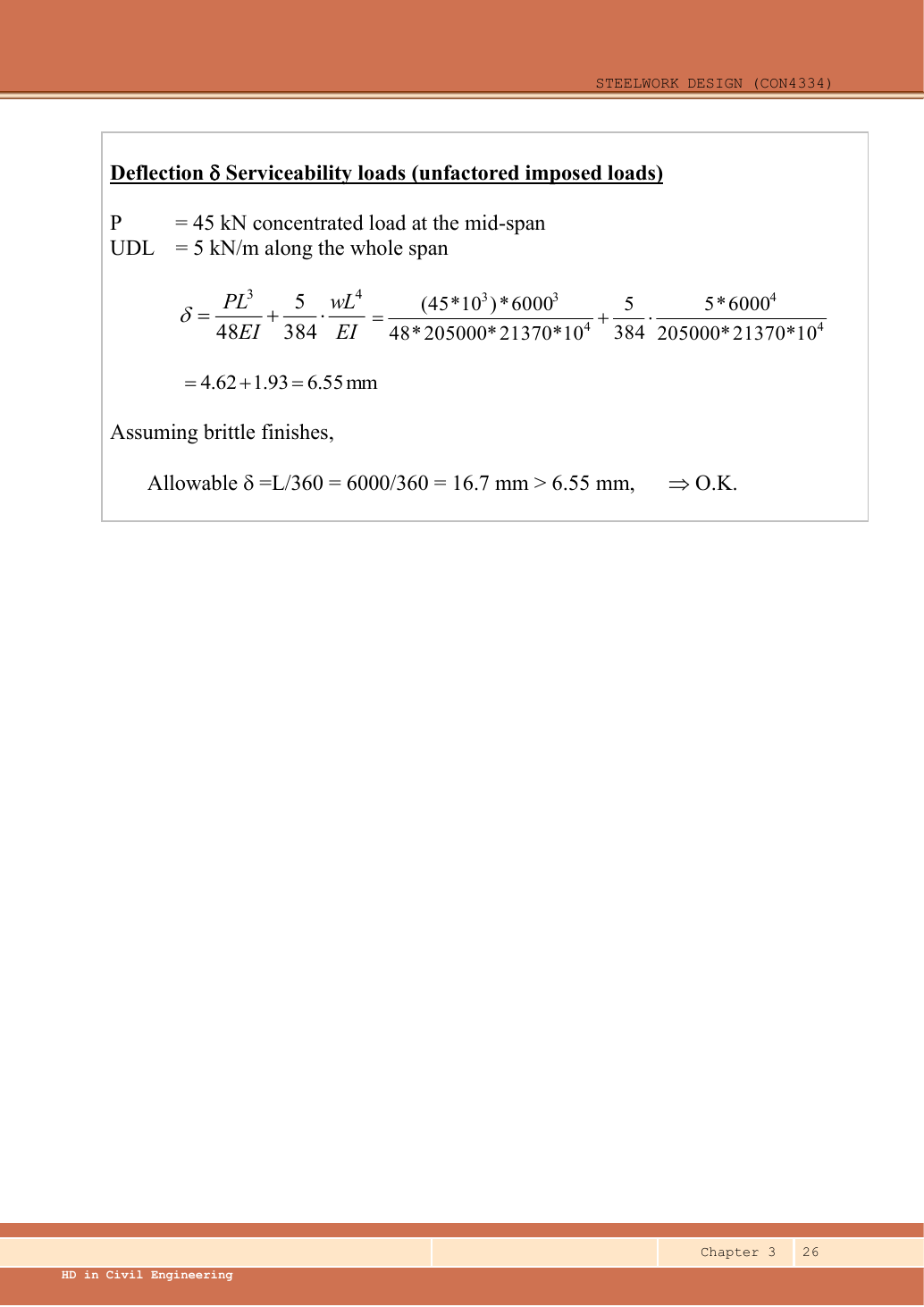

撓度用未乘系數的活載,E=205 000 N/mm2E=205\,000\text{ N/mm}^2;有批盪等脆性飾面時限值是 L/360L/360(講義例題 1、2 假設了脆性飾面)。題目寫明其他情況就用其他限值(一般樑 L/200L/200、懸臂 L/180L/180)。

簡支樑、全跨均佈荷載:δmid=5wL4384EI簡支樑、跨中集中荷載:δmid=PL348EI同時作用的荷載,可按彈性疊加原理把撓度相加。

全部用 N、mm、mm⁴:1 kN/m=1 N/mm1\text{ kN/m}=1\text{ N/mm}、1 cm4=104 mm41\text{ cm}^4=10^4\text{ mm}^4。這兩條公式只適用於簡支樑的全跨均佈荷載和跨中集中荷載;荷載不在跨中、懸臂或連續樑要另外推導(見例題 3)。

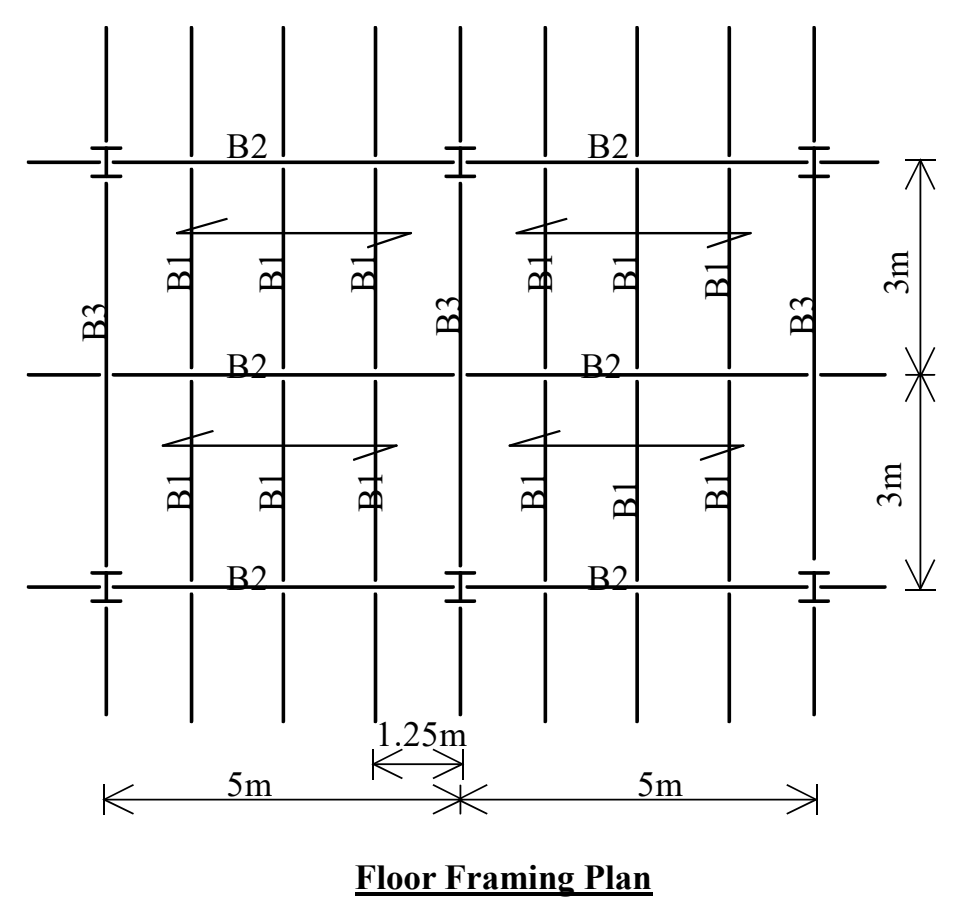

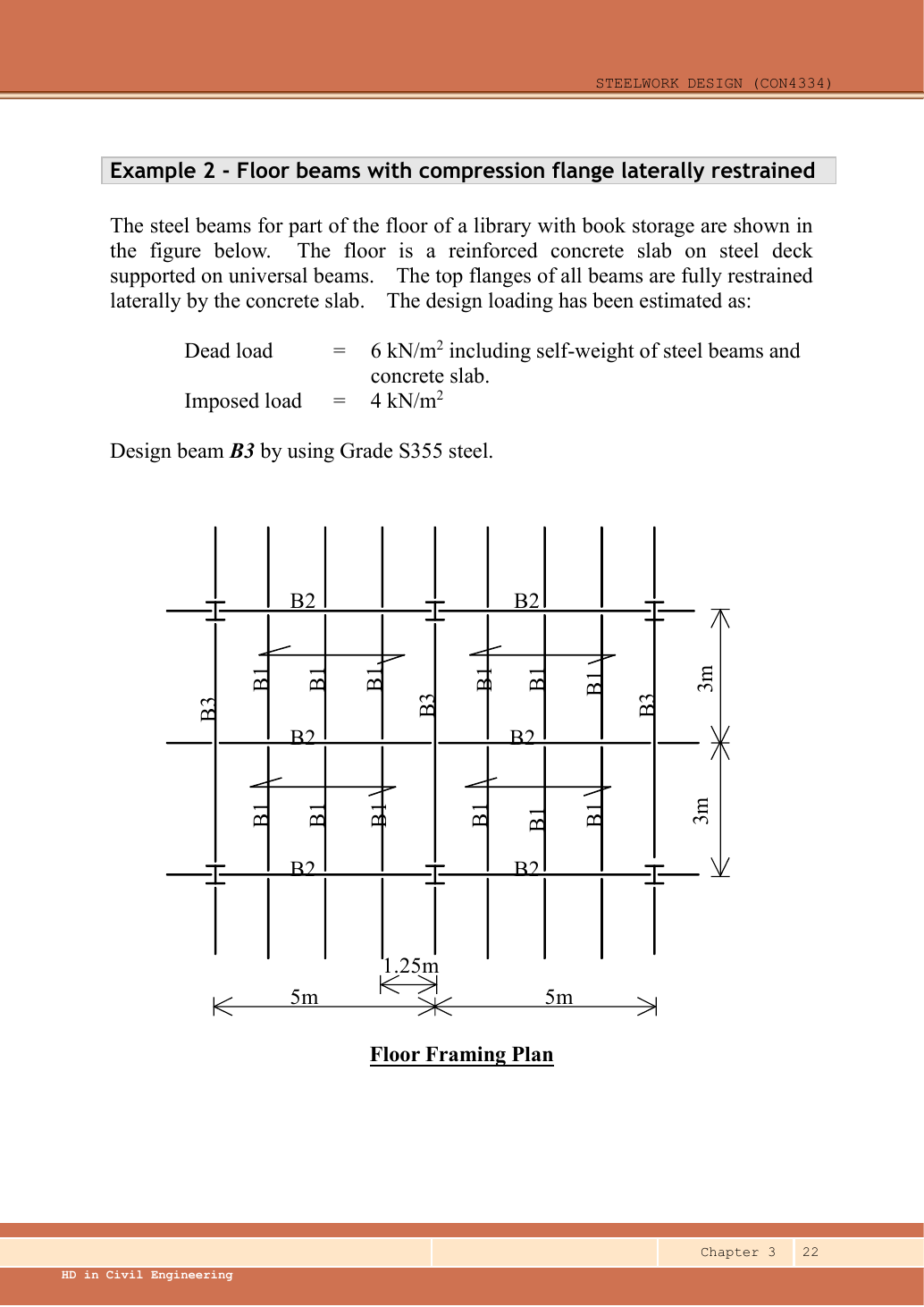

理解地圖:必答樓面樑:荷載由樓板流到 B1,再流到 B2

理解地圖(Understanding map)

必答樓面樑:荷載由樓板流到 B1,再流到 B2

這張圖就是「荷載路徑」:樓板的重量先落在 B1,B1 的端部反力再成為 B2 的荷載。留意圖中有兩條路——乘了系數的設計荷載(驗算強度),和不乘系數的活載(驗算撓度)。格內數字是 2024 年 Q1。

文字版(按計算次序)

  1. 題目給的常見失分位

    tslabt_{\text{slab}} 樓板(Slab)

    樓板厚度(換成 m)× 混凝土容重 24.5 kN/m³,再加批盪 0.4 kN/m²。

  2. 題目給的

    qkq_k 活載(Imposed load)

    每平方米的活載(kN/m²)。它走兩條路:乘 1.6 去驗強度,不乘系數去驗撓度。

  3. 中間數

    gkg_k 恆載(每 m²)(Dead load per m²)

    樓板自重加批盪。

    公式

    gk=t×24.5+批盪g_k=t\times24.5+\text{批盪}

    2024 年 Q1

    0.18×24.5+0.4=4.81 kN/m20.18\times24.5+0.4=4.81\text{ kN/m}^2
  4. 題目給的

    bb B1 分擔寬度(B1 tributary width)

    中間的 B1 左右各取一半樑距:2.5/2+2.5/2=2.5 m2.5/2+2.5/2=2.5\text{ m}。邊樑只有一邊。

    從哪裏來:平面圖上的樑距。

  5. 查表常見失分位

    swB1\text{sw}_{B1} B1 自重(B1 self-weight)

    截面表的質量(kg/m)× g=10g=10 ÷ 1000 → kN/m。39.1 kg/m → 0.391 kN/m。

  6. 設計作用

    nn 設計面荷載(Design area load)

    (a)(i) 的答案:恆載乘 1.4、活載乘 1.6。

    公式

    n=1.4gk+1.6qkn=1.4g_k+1.6q_k

    2024 年 Q1

    1.4(4.81)+1.6(4.5)=13.934 kN/m21.4(4.81)+1.6(4.5)=13.934\text{ kN/m}^2
  7. 題目給的常見失分位

    LB1L_{B1} B1 跨度(B1 span)

    B1 在兩個支承(即 B2)之間的長度。

  8. 查表

    swB2\text{sw}_{B2} B2 自重(B2 self-weight)

    406×140×46 UB:46 kg/m → 0.46 kN/m。

  9. 設計作用

    wB1w_{B1} B1 設計線荷載(B1 design line load)

    面荷載乘分擔寬度,變成每米樑的荷載,再加乘了 1.4 的自重。(和 1.4(gkb+sw)+1.6qkb1.4(g_kb+\text{sw})+1.6q_kb 相同。)

    公式

    w=n b+1.4 sww=n\,b+1.4\,\text{sw}

    2024 年 Q1

    13.934×2.5+1.4×0.391=35.382 kN/m13.934\times2.5+1.4\times0.391=35.382\text{ kN/m}
  10. 中間數常見失分位

    qkbq_kb 活載線荷載(不乘系數)(Imposed line load (unfactored))

    撓度只用活載,而且不乘系數。這是圖中第二條路的起點。

    2024 年 Q1

    4.5×2.5=11.25 kN/m=11.25 N/mm4.5\times2.5=11.25\text{ kN/m}=11.25\text{ N/mm}
  11. 題目給的

    LB2L_{B2} B2 跨度(B2 span)

    B2 在兩條柱之間的長度。

  12. 查表

    pyp_y 設計強度及分類(Design strength and class)

    兩條樑的翼緣都薄過 16 mm → 355;兩條都是 Class 1((a)(iv))。

    從哪裏來:基本功:pyp_y 和分類

  13. 設計作用

    VB1=RV_{B1}=R B1 剪力=端部反力(B1 shear = end reaction)

    簡支樑的最大剪力就是端部反力。這個反力會壓在 B2 上——荷載路徑的關鍵一步。

    公式

    V=R=wL2V=R=\frac{wL}{2}

    2024 年 Q1

    35.382×72=123.84 kN\frac{35.382\times7}{2}=123.84\text{ kN}
  14. 設計作用常見失分位

    wB2w_{B2} B2 自重(設計值)(B2 self-weight (design))

    B2 的均佈荷載只有自己的自重 × 1.4;樓板荷載已經經 B1 傳來,不要重複計。

    公式

    1.4×sw1.4\times\text{sw}

    2024 年 Q1

    1.4×0.46=0.644 kN/m1.4\times0.46=0.644\text{ kN/m}
  15. 中間數

    PqP_q B2 收到的活載反力(Imposed reaction on B2)

    B1 傳給 B2 的活載反力,同樣不乘系數。

    公式

    Pq=qkb LB12P_q=\frac{q_kb\,L_{B1}}{2}

    2024 年 Q1

    11.25×72=39.375 kN\frac{11.25\times7}{2}=39.375\text{ kN}
  16. 設計作用

    MB1M_{B1} B1 最大彎矩(B1 maximum moment)

    均佈荷載的簡支樑,最大彎矩在跨中。

    公式

    M=wL28M=\frac{wL^2}{8}

    2024 年 Q1

    35.382×728=216.72 kN⋅m\frac{35.382\times7^2}{8}=216.72\text{ kN·m}
  17. 設計作用常見失分位

    VB2V_{B2} B2 剪力(B2 shear)

    B2 在跨中收到 B1 的反力 P=123.84P=123.84(已乘系數)。

    公式

    V=P2+wL2V=\frac{P}{2}+\frac{wL}{2}

    2024 年 Q1

    123.842+0.644×52=61.92+1.61=63.53 kN\frac{123.84}{2}+\frac{0.644\times5}{2}=61.92+1.61=63.53\text{ kN}
  18. 設計作用

    MB2M_{B2} B2 最大彎矩(B2 maximum moment)

    跨中集中荷載加自重。

    公式

    M=PL4+wL28M=\frac{PL}{4}+\frac{wL^2}{8}

    2024 年 Q1

    123.84×54+0.644×528=154.80+2.01=156.81 kN⋅m\frac{123.84\times5}{4}+\frac{0.644\times5^2}{8}=154.80+2.01=156.81\text{ kN·m}
  19. 設計作用常見失分位

    δB1\delta_{B1} B1 撓度(B1 deflection)

    均佈活載下的跨中撓度。E=205 000 N/mm2E=205\,000\text{ N/mm}^2,Ix=10 170 cm4I_x=10\,170\text{ cm}^4。

    公式

    δ=5qL4384EI\delta=\frac{5qL^4}{384EI}

    2024 年 Q1

    5×11.25×70004384×205 000×10 170×104=16.87 mm\frac{5\times11.25\times7000^4}{384\times205\,000\times10\,170\times10^4}=16.87\text{ mm}
  20. 設計作用

    δB2\delta_{B2} B2 撓度(B2 deflection)

    跨中集中活載下的撓度。Ix=15 690 cm4I_x=15\,690\text{ cm}^4。

    公式

    δ=PL348EI\delta=\frac{PL^3}{48EI}

    2024 年 Q1

    39 375×5000348×205 000×15 690×104=3.19 mm\frac{39\,375\times5000^3}{48\times205\,000\times15\,690\times10^4}=3.19\text{ mm}
  21. 承載力常見失分位

    VcV_c, McM_c B1 承載力(B1 capacities)

    剪力由腹板承受;彎矩取 pySxp_yS_x 和 1.2pyZx1.2p_yZ_x 較小者。

    公式

    Vc=pyAv3×1000,  Av=tDMc=min⁡(pySx,  1.2pyZx)1000V_c=\frac{p_yA_v}{\sqrt3\times1000},\;A_v=tD\qquad M_c=\frac{\min(p_yS_x,\;1.2p_yZ_x)}{1000}

    2024 年 Q1

    Vc=355×2332.43×1000=478.06Mc=min⁡(233.95, 245.38)=233.95V_c=\frac{355\times2332.4}{\sqrt3\times1000}=478.06\qquad M_c=\min(233.95,\,245.38)=233.95
  22. 承載力

    VcV_c, McM_c B2 承載力(B2 capacities)

    和 B1 同一條公式,換上 406×140×46 UB 的數據。

    2024 年 Q1

    Vc=355×2741.83×1000=561.95Mc=min⁡(315.24, 331.43)=315.24V_c=\frac{355\times2741.8}{\sqrt3\times1000}=561.95\qquad M_c=\min(315.24,\,331.43)=315.24
  23. 驗算

    B1\text{B1} B1 四項驗算(B1: four checks)

    剪力、低剪力、彎矩、撓度四項,每項都寫「… < … ∴ OK」。

    2024 年 Q1

    123.84<478.06;  123.84<0.6Vc=286.8  (low);  216.72<233.95;  16.87<7000360=19.44123.84<478.06;\;123.84<0.6V_c=286.8\;(\text{low});\;216.72<233.95;\;16.87<\tfrac{7000}{360}=19.44
  24. 驗算

    B2\text{B2} B2 四項驗算(B2: four checks)

    同樣四項;撓度限值用 B2 自己的跨度。

    2024 年 Q1

    63.53<561.95;  low shear;  156.81<315.24;  3.19<5000360=13.8963.53<561.95;\;\text{low shear};\;156.81<315.24;\;3.19<\tfrac{5000}{360}=13.89

導覽步驟

  1. 1. 看懂平面圖

    分清 B1(次樑)和 B2(主樑)的跨度,並計 B1 的分擔寬度。

  2. 2. (a)(i) 樓板設計面荷載(4 分)

    gk=0.18×24.5+0.4g_k=0.18\times24.5+0.4,再 1.4gk+1.6qk1.4g_k+1.6q_k。

  3. 3. (a)(ii) B1 的荷載、剪力、彎矩

    面荷載 × 分擔寬度 + 自重 → 每米荷載;再用 wL/2wL/2 和 wL2/8wL^2/8。

  4. 4. (a)(iii) B1 的反力變成 B2 的荷載

    跟着箭咀:VB1V_{B1} 直接流進 VB2V_{B2} 和 MB2M_{B2}。B2 只另加自己的自重 × 1.4。

  5. 5. (a)(iv)–(vi) 承載力

    pyp_y 和分類一次過定好,兩條樑都用同一套公式計 VcV_c、McM_c。

  6. 6. 撓度:另一條不乘系數的路

    由 qkq_k 重新出發:qkbq_kb 計 B1 撓度;B1 的活載反力 PqP_q 計 B2 撓度。

  7. 7. 寫結論

    每條樑四項驗算都要有「… < … ∴ OK」。只寫數字沒有結論會失分。

鋼樑(steel beam)例題 1:完全側向約束(lateral restraint)樑,由荷載算至撓度(deflection)

為跨度(span) 7m、完全側向約束(lateral restraint)的簡支樑(simply supported beam)選擇 S355 型鋼。驗算剪力、彎矩、支承處腹板承壓(web bearing)、支承處腹板屈曲(web buckling)及撓度。跨中集中荷載為恆載 20kN、外加荷載 60kN;全跨均佈荷載(uniformly distributed load, UDL)為恆載 7kNm、外加荷載 35kNm。

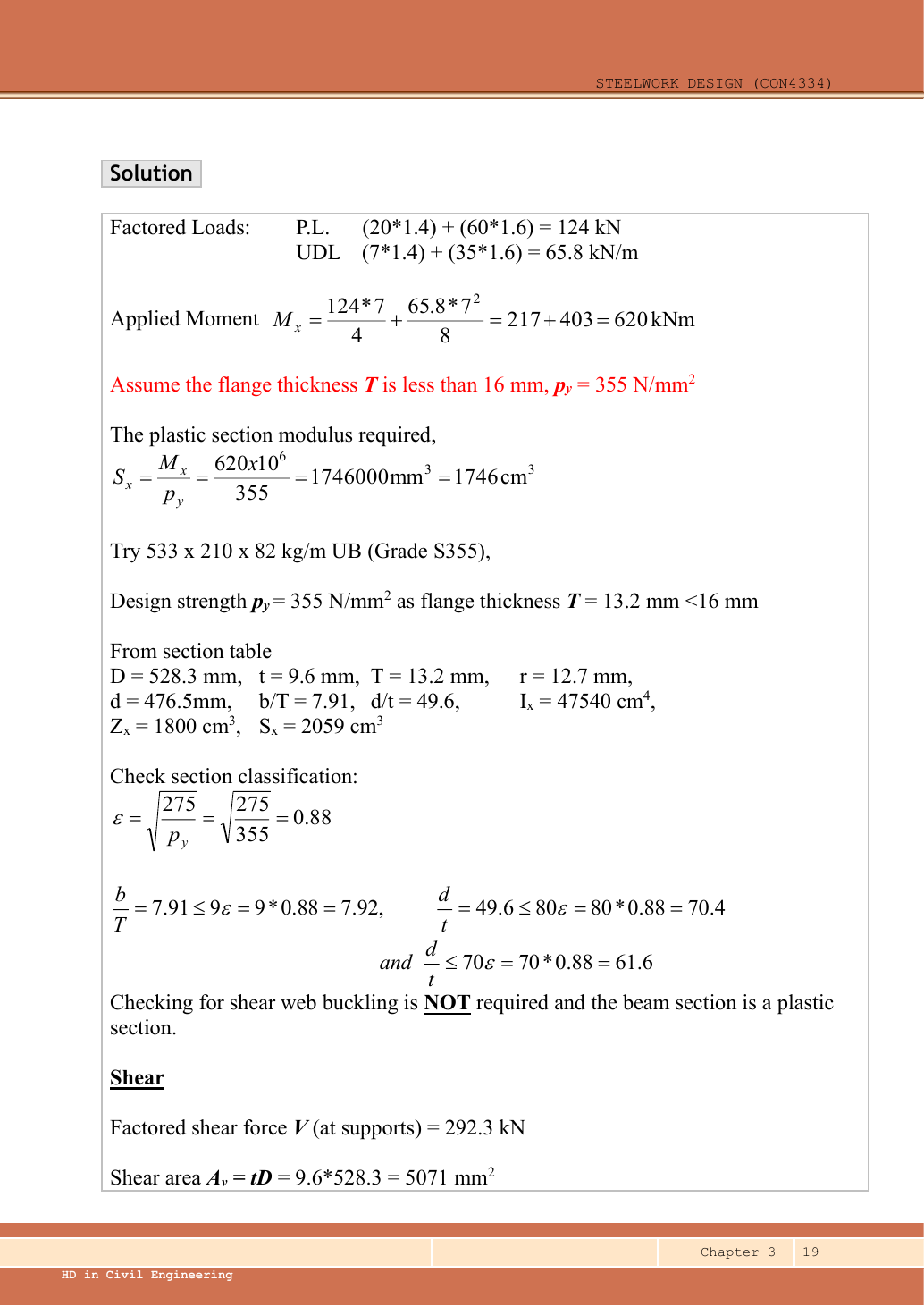

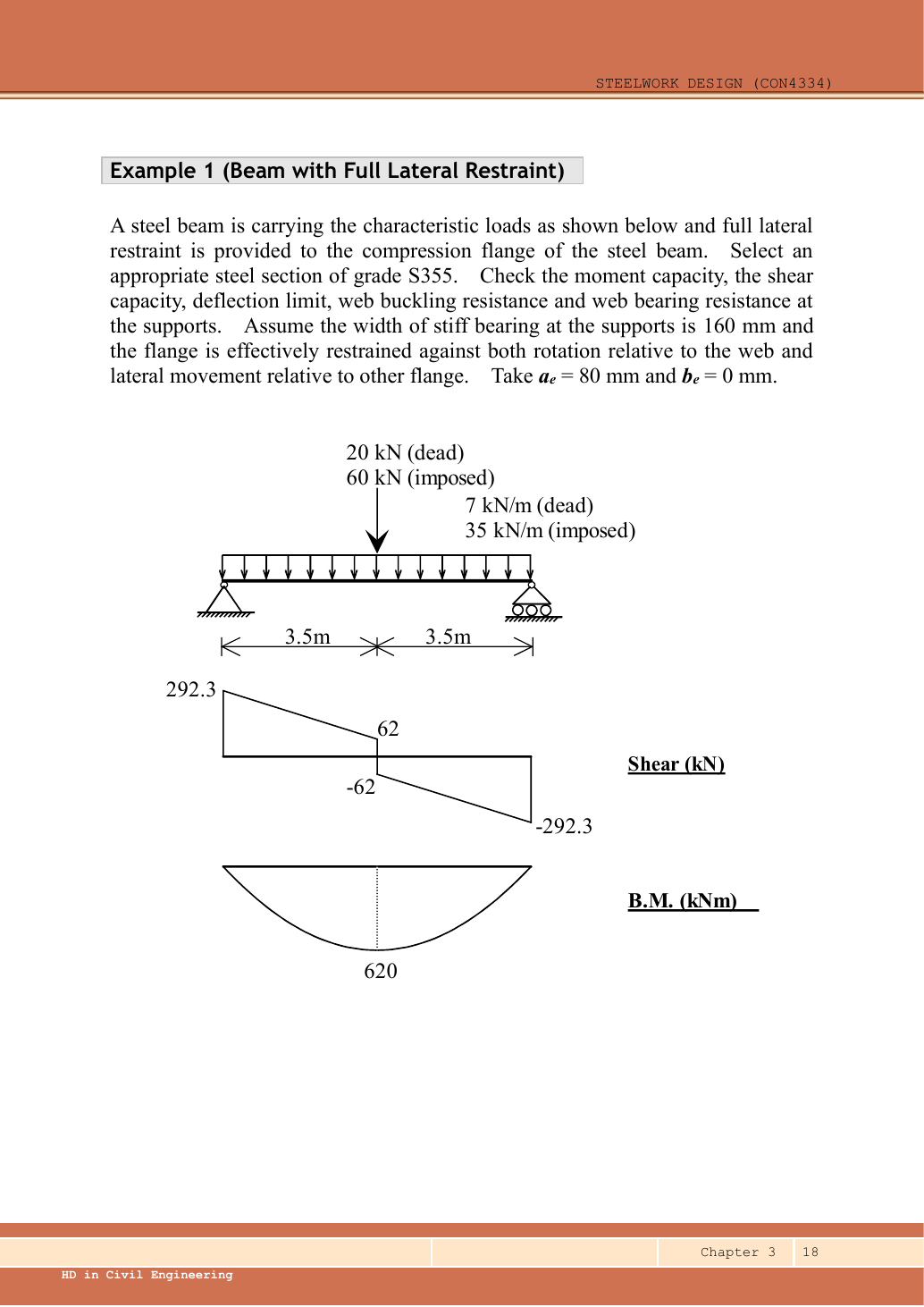

原始來源:LectureNotes/Ch 3_Beam.pdf — 第 18 頁、第 19 頁、第 20 頁、第 21 頁。標為已知(given)的值來自題目或圖;查表(lookup)值來自指定表格;計算(calculated)值由以下步驟求得;假設(assumptions)均會明確說明。

讀圖並整理已知資料(given data)

物理量已知、查表(table lookup)或假設(assumption)

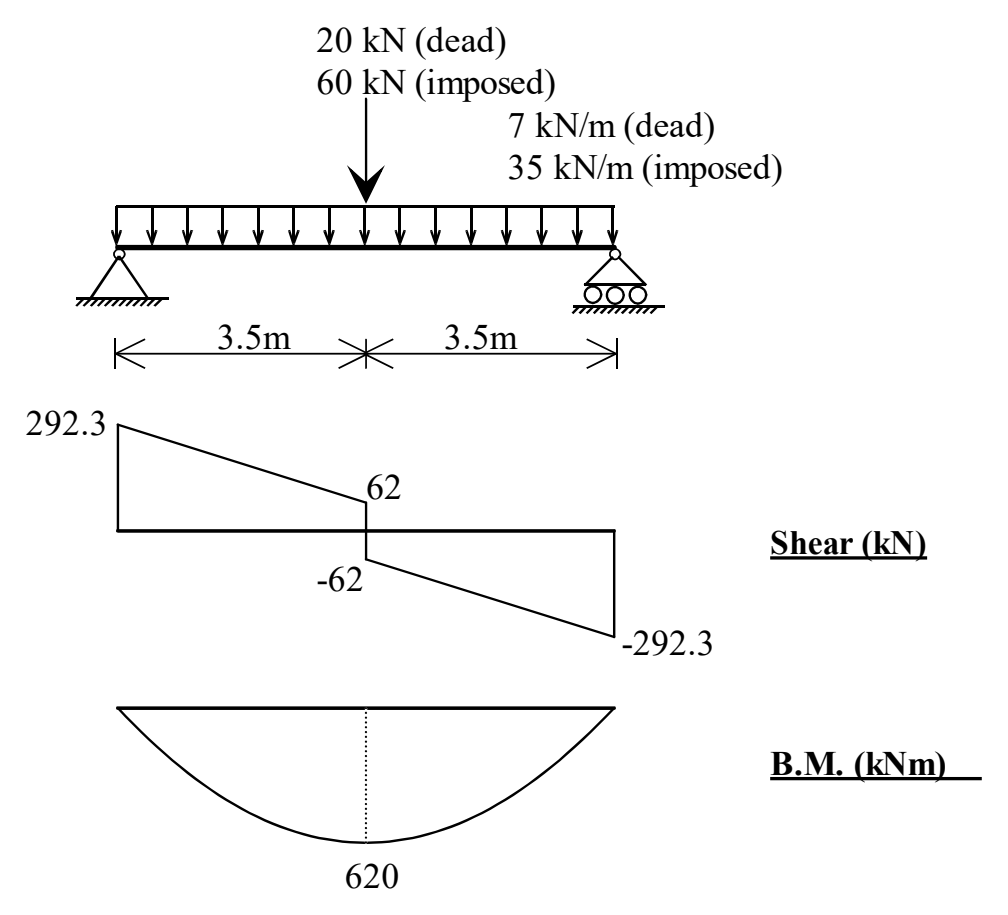

跨度(span)及荷載上方荷載圖給出 L=3.5+3.5=7m、一個跨中(midspan)集中荷載(point load),以及兩項全跨均佈荷載(uniformly distributed load, UDL)分量。
承壓(Bearing)題目給出 b1=160mm、ae=80mm、be=0。受載翼緣(flange)對題目指定的兩種局部位移均有約束。
側向約束(Lateral restraint)已知受壓翼緣(compression flange)有完全側向約束(lateral restraint),因此不需驗算(check)構件的側向扭轉屈曲(LTB)。
撓度(deflection)講師假設有脆性(brittleness)飾面,只用未乘分項系數的外加荷載(imposed load);限值 L360。E=205,000Nmm2。
截面性質(section properties)查 Data File 第 9–10 頁的 533×210×82 UB 列。來源解答(solution)第 19 頁亦列出數值。

計算前:辨認題型與選擇策略

先學會區分荷載與內力:荷載施加在樑上;剪力(shear force) V 及彎矩(bending moment) M 是樑為承受荷載而產生的內力。由於對稱,兩端反力(reaction)相等。剪力在跨中(midspan)集中荷載(point load)處變號,因此該處彎矩最大。完全側向約束(lateral restraint)使本題不用驗算(check) LTB,但仍須驗算腹板(web)局部效應。先按塑性截面模數(plastic section modulus)選試算型鋼,再逐一核實其餘要求。

1. 各荷載分量分別乘分項系數

淺白解說(Simple explanation):樓板荷載怎樣走到樑?(Load path)

每條樑收集屬於自己的那條樓板帶所承受的荷載。

樓板荷載怎樣走到樑?(Load path) — 每條樑收集屬於自己的那條樓板帶所承受的荷載。
示意圖,非按比例;尺寸以原題為準。
  1. 按平面圖找分擔寬度(Tributary width)。
  2. 面荷載(Area load)× 分擔寬度 = 線荷載(Line load)。
  3. 支承另一條樑時,接收的是該樑的端反力(End reaction)。

注意(Remember):端反力形成集中荷載(Point load),不能直接當作均佈荷載(UDL)。

相關概念與完整方法(Full method)

P=1.4Gpoint+1.6Qpoint=1.4×20+1.6×60=28+96=124kNw=1.4g+1.6q=1.4×7+1.6×35=9.8+56=65.8kNm

題目給出的均佈恆載(dead load)就是指定設計輸入值,不要再另加假定自重(self-weight)。未乘分項系數的外加荷載(imposed load) 60kN 及 35kNm 要保留供獨立的撓度(deflection)計算使用。

動畫解說(Animation lab)從特徵荷載到設計荷載(Load factors)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. G 是永久荷載,Q 是外加荷載;面荷載與線荷載的單位也不同。
  2. 本示意使用課程重力組合 ;原文其他荷載組合仍使用各自的係數。
  3. 示意取 ;調整 Q,觀察兩種荷載各自的貢獻。
  4. 不可直接把此極限狀態(ULS)總荷載代入撓度公式;須遵從指定的正常使用狀態(SLS)荷載。

2. 反力(reaction)、剪力(shear force)及最大彎矩(maximum bending moment)

極限總荷載:124+65.8×7=584.6kNRA=RB=584.62=292.3kN跨中緊靠左側:V=292.3−65.8×3.5=62kN跨中緊靠右側:V=62−124=−62kN右支承緊靠左側:V=−62−65.8×3.5=−292.3kNMmid=RA×3.5−w×3.522=292.3×3.5−65.8×12.252=1,023.05−403.025=620.025kN·m

等價地,PL4+wL28=124×74+65.8×498=217+403.025=620.025kN·m。來源取整後標為 620。均佈荷載(uniformly distributed load, UDL)使剪力呈直線變化、彎矩(bending moment)呈拋物線;集中荷載(point load)令剪力跳變 124kN,但彎矩不會跳變。

動畫解說(Animation lab)反力與彎矩平衡(Equilibrium)2 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 本示意為 6 m 簡支樑及 60 kN 集中荷載,並非原題的荷載圖。
  2. 。荷載越靠近 B, 越大。
  3. 。兩個向上反力的總和必須等於 P。
  4. 荷載在跨中時,;端彎矩、均布荷載及懸臂段均須加入各自的平衡項。

3. 選試算型鋼,讀取正確表格欄位

先假設翼緣厚 T≤16mm,試用 py=355Nmm2。Sx,required=Mpy=620.025×106355=1,746,549mm3=1,746.549cm3試選 533×210×82 UB:Sx=2,059cm3>1,746.549。
表格欄位所選列數值
總深 D;腹板(web)厚 t;翼緣(flange)厚 T;根部圓角(root radius)半徑 r;腹板淨高(clear web depth) d(mm)528.3;9.6;13.2;12.7;476.5
翼緣 bT;腹板 dt7.91;49.6
強軸(major axis)二次矩 Ix;彈性截面模數(elastic section modulus) Zx;塑性截面模數(plastic section modulus) Sx47,540cm4;1,800cm3;2,059cm3

533 及 210 是標稱截面代號(section designation),並非準確的總深 D 及翼緣寬度(flange width)。表中 T=13.2mm 確認最初 py=355 的假設(assumption)成立。豎向荷載使樑繞 x–x 彎曲,所以選強軸欄位。這是講師採用的合適試算截面,未有證明它是最輕的最佳選擇。

動畫解說(Animation lab)按正確條件查表(Table lookup)1 個概念 · 4 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 先確認要查材料強度、截面性質、屈曲強度,還是彎矩係數。
  2. 截面規格、鋼級、厚度組別、曲線及軸向是不同查表條件,須逐一核對。
  3. 、 及 的換算次方不同;相鄰欄位的數值不可互換。
  4. 只在同一適用欄內的上下兩列之間插值;所有實際表值均以原頁為準。

4. 判定截面類別(section class)及腹板(web)剪切驗算(check)分支

淺白解說(Simple explanation):薄板會先起皺(Local buckling)

整根鋼構件尚未發揮預期承載力,薄板部分可能已先起皺。

薄板會先起皺(Local buckling) — 整根鋼構件尚未發揮預期承載力,薄板部分可能已先起皺。
示意圖,非按比例;尺寸以原題為準。
  1. 分別按定義算翼緣(Flange)及腹板(Web)的寬厚比。
  2. 把各比值與適用截面類別(Section class)界限比較。
  3. 較不利板件決定整個截面的類別。

注意(Remember):彎曲(Bending)與均勻受壓(Uniform compression)的界限不同。

相關概念與完整方法(Full method)

ε=275py=275355=0.880141Class 1 翼緣限值:9ε=7.92127;bT=7.91≤7.92127純彎曲 Class 1 腹板限值:80ε=70.4113;dt=49.6≤70.4113兩部分均為 Class 1,因此是塑性截面。腹板剪切屈曲界限:70ε=61.6099;dt=49.6<61.6099

翼緣(flange)分類接近限值,要用表中比值並保留足夠精度。腹板的 80ε 彎曲分類限值與 70ε 剪切屈曲(buckling)界限是不同驗算。本題不用另外計算腹板剪切屈曲,但仍須在下文核對集中反力(reaction)引起的腹板局部屈曲(local buckling)。

動畫解說(Animation lab)薄板為何局部屈曲(Section class)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 翼緣外伸部分與腹板的寬度、厚度及邊界支承不同。
  2. 較薄板件可能先局部起皺,早於整條構件失穩。
  3. 第 1 類可提供塑性轉動,第 2 類可達塑性承載力,第 3 類達彈性承載力,第 4 類須用有效截面性質。
  4. 依原表限值及應力分布驗算所有相關受壓板件,再取較不利類別;圖中變形為定性示意。

5. 抵抗最大剪力(shear force)

Av=tD=9.6×528.3=5,071.68mm2Vc=pyAv3=355×5,071.683=1,039,488N=1,039.488kNVmax=292.3kN<1,039.488kN通過。
動畫解說(Animation lab)觀察腹板剪力(Shear resistance)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 內部剪力使切口兩側保持垂直平衡。
  2. 課程常見工字截面主要由腹板提供剪切面積,但須採指定定義。
  3. 較薄腹板可能需要先按另一剪切屈曲程序驗算,不能直接沿用簡式。
  4. 在課程適用條件下使用 ;應先把 N 換成 kN,再與設計剪力比較。

6. 核對同一截面的剪力(shear force),再驗算(check)彎矩(bending moment)

最大彎矩截面上,|V|=62kN。0.6Vc=0.6×1,039.488=623.693kN62<623.693,適用低剪力彎曲公式。pySx=355×2,059×103106=730.945kN·m1.2pyZx=1.2×355×1,800×103106=766.8kN·mMc=min(730.945,766.8)=730.945kN·m620.025<730.945,抗彎通過。

本題連最大剪力亦低於 0.6Vc,因此所有截面均屬低剪力(low shear)。兩個抗彎承載力(moment resistance)式要取較小者;第二式是上限,不能挑較大值。

動畫解說(Animation lab)截面中的壓力與拉力(Bending)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 正彎矩使上翼緣受壓、下翼緣受拉;負彎矩時則相反。
  2. 彈性彎曲應力隨離中性軸的距離變化:。
  3. 截面類別決定可用彈性、塑性還是有效截面性質。
  4. 採用正在驗算截面的剪力;其他位置的最大剪力不一定同時出現。

7. 支承處腹板承壓(web bearing)

淺白解說(Simple explanation):力集中在小地方,會怎樣?

同一個力壓在窄接觸面,局部會比攤開施力更吃力。

力集中在小地方,會怎樣? — 同一個力壓在窄接觸面,局部會比攤開施力更吃力。
示意圖,非按比例;尺寸以原題為準。
  1. 找實際剛性承壓長度(Stiff bearing length)及距端部位置。
  2. 局部壓潰(Bearing)與腹板屈曲(Web buckling)分別驗算。
  3. 每條公式都要滿足其約束條件(Restraint conditions)。

注意(Remember):缺少接觸尺寸(Contact dimensions)時,不能靠圖面比例猜測。

相關概念與完整方法(Full method)

k=T+r=13.2+12.7=25.9mmn=min(2+0.6bek,5)=min(2+0,5)=2b1+nk=160+2×25.9=211.8mmPbw=(b1+nk)tpyw=211.8×9.6×355=721,814.4N=721.8144kN721.8144>292.3,支承承壓通過。

腹板(web)厚 9.6mm,同樣得 pyw=355。這是端部承壓(bearing),所以 be=0 時 n=2;若誤用內部承壓值 5,會不當增加承載力(resistance)。

動畫解說(Animation lab)集中力如何傳入腹板(Web bearing)1 個概念 · 4 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 集中反力先經承壓/接觸範圍傳入。
  2. 翼緣及根部幾何使荷載在進入腹板前擴散。
  3. 相同力下,較闊的有效承壓範圍可降低局部應力。
  4. 端距、剛性承壓長度及約束條件必須來自原題;滑桿只供示意。

8. 支承處腹板屈曲(web buckling)

0.7d=0.7×476.5=333.55mmae=80mm<333.55mm,須用端部折減分支。端部系數:80+333.551.4×476.5=413.55667.1=0.619922腹板系數:25×0.880141×9.6211.8×476.5=211.2338100,922.7≈0.664919Px=[413.55667.1]×[211.2338100,922.7]×721.8144=297.531kN>292.3kN通過,但餘量很小。

題目明確提供兩項局部翼緣(flange)約束,因此不用 Pxr 折減。反力(reaction)用去此承載力(resistance)的 98.24%,所以支承處腹板屈曲是最接近限值的強度驗算(check)。不要混淆給定的 ae 與 be。

動畫解說(Animation lab)腹板如短柱般屈曲(Web buckling)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 集中力使兩翼緣之間的局部腹板受壓。
  2. 薄腹板可能先向側面屈曲,早於局部壓潰。
  3. 原教材分開考慮轉動約束及相對側向位移約束。
  4. 腹板承壓及腹板屈曲是獨立驗算;須選假設條件已符合的原公式。

9. 按指定正常使用荷載(service load)情況驗算(check)撓度(deflection)

淺白解說(Simple explanation):樑下垂多少?(Deflection)

強度問會否破壞;撓度問移動了多遠。

樑下垂多少?(Deflection) — 強度問會否破壞;撓度問移動了多遠。
示意圖,非按比例;尺寸以原題為準。
  1. 用題目指定的正常使用荷載(Serviceability load case)。
  2. 選符合支承及荷載位置的撓度公式。
  3. 荷載、長度、E 和 I 的單位要互相配合。

注意(Remember):最大撓度(Maximum deflection)不一定在跨中(Midspan)。

相關概念與完整方法(Full method)

Pservice=60kN=60,000N;wservice=35kNm=35NmmL=7,000mm;Ix=47,540×104=475,400,000mm4δP=PL348EI=60,000×7,000348×205,000×475,400,000=4.39938mmδw=5wL4384EI=5×35×7,0004384×205,000×475,400,000=11.22757mmδtotal=4.39938+11.22757=15.62695mm限值:L360=7,000360=19.44444mm15.62695<19.44444,在假設有脆性飾面的情況下通過。

由於對稱,兩項荷載引起的最大撓度均在跨中(midspan),所以可把這兩個最大值相加。所選 533×210×82 UB 在指定模型下通過全部要求的驗算。

動畫解說(Animation lab)觀察剛度與撓度(Deflection)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 選用指定 SLS 荷載、跨度及支承條件;此示意採全跨均布荷載。
  2. 樑受荷後彎曲;圖中變形放大,以便觀察。
  3. 簡支樑全跨均布荷載:。保持 w、E、I 不變,L 加倍便使 δ 增至 16 倍。
  4. 讀數示意採 、、;容許值須按原表的飾面及支承類別選取。

精簡考試答案(exam answer)

採用 S355 533×210×82 UB,Class 1。極限 P=124kN、w=65.8kNm、R=Vmax=292.3kN、Mmax=620.025kN·m。Vc=1,039.49kN;Mc=min(730.945,766.8)=730.945kN·m。Pbw=721.814kN;Px=297.531kN>292.3。外加荷載(imposed load)撓度(deflection) δ=15.627mm<L360=19.444mm。足夠;支承腹板屈曲(web buckling)最接近強度限值。

應避免的錯誤

  • 指定撓度(deflection)驗算(check)中,不要再把外加荷載(imposed load)乘分項系數。
  • 用表格中的實際尺寸,不要把 533mm 當作 D。
  • 與兩個抗彎承載力(moment resistance)式中較小者比較。
  • 不要把腹板(web)剪切長細比(slenderness ratio)驗算與集中荷載(point load)引起的腹板屈曲(web buckling)混為一談。

處理陌生變式的程序

  1. 辨認豎向支承、跨度(span)、側向約束(lateral restraint)及各荷載位置。
  2. 分開恆載(dead load)及外加荷載(imposed load),建立所需極限狀態(limit state)及正常使用荷載(service load)工況。
  3. 從平衡方程(equilibrium equation)求反力(reaction)及最大剪力(shear force)/彎矩(bending moment),並標明單位。
  4. 選取截面表(section tables)型號行,確認隨厚度(thickness)而變的強度,並對翼緣(flange)及腹板(web)分類。
  5. 驗算(check)剪力及彎矩;若只在個別位置設側向約束,另作分段 LTB 驗算。
  6. 完成題目要求的腹板及撓度(deflection)驗算,說明控制結果及欠缺資料。

獨立自我測試

自己試一試。自擬變式:截面及極限荷載(ultimate load)不變,但把剛性承壓(stiff bearing)寬度減至 140mm,承壓(bearing)區置於構件端部(ae=70mm、be=0)。支承處腹板(web)仍足夠嗎?

提示(hint)

這個改變會同時影響承壓承載力(resistance)及端部折減系數。

顯示答案及解釋

重算 n=2、b1+nk=191.8mm。Pbw=191.8×9.6×3551,000=653.6544kNPx=[70+333.55667.1]×[25×275355×9.6191.8×476.5]×653.6544≈276.3kN低於 292.3kN。承壓通過,但腹板屈曲(web buckling)不通過,不能直接沿用原截面的結論。

動畫解說(Animation lab)集中力如何傳入腹板(Web bearing)2 個概念 · 4 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 集中反力先經承壓/接觸範圍傳入。
  2. 翼緣及根部幾何使荷載在進入腹板前擴散。
  3. 相同力下,較闊的有效承壓範圍可降低局部應力。
  4. 端距、剛性承壓長度及約束條件必須來自原題;滑桿只供示意。
鋼樑(steel beam)例題 2:追蹤圖書館樓面荷載(area load)如何傳至 B3 樑

設計圖書館樓面平面圖中有完全側向約束的支承樑 B3。特徵樓面恆載及外加荷載分別為 6 及 4kNm2;恆載已包括本例使用的自重預留值。採用 S355 及講師的簡支構件模型。

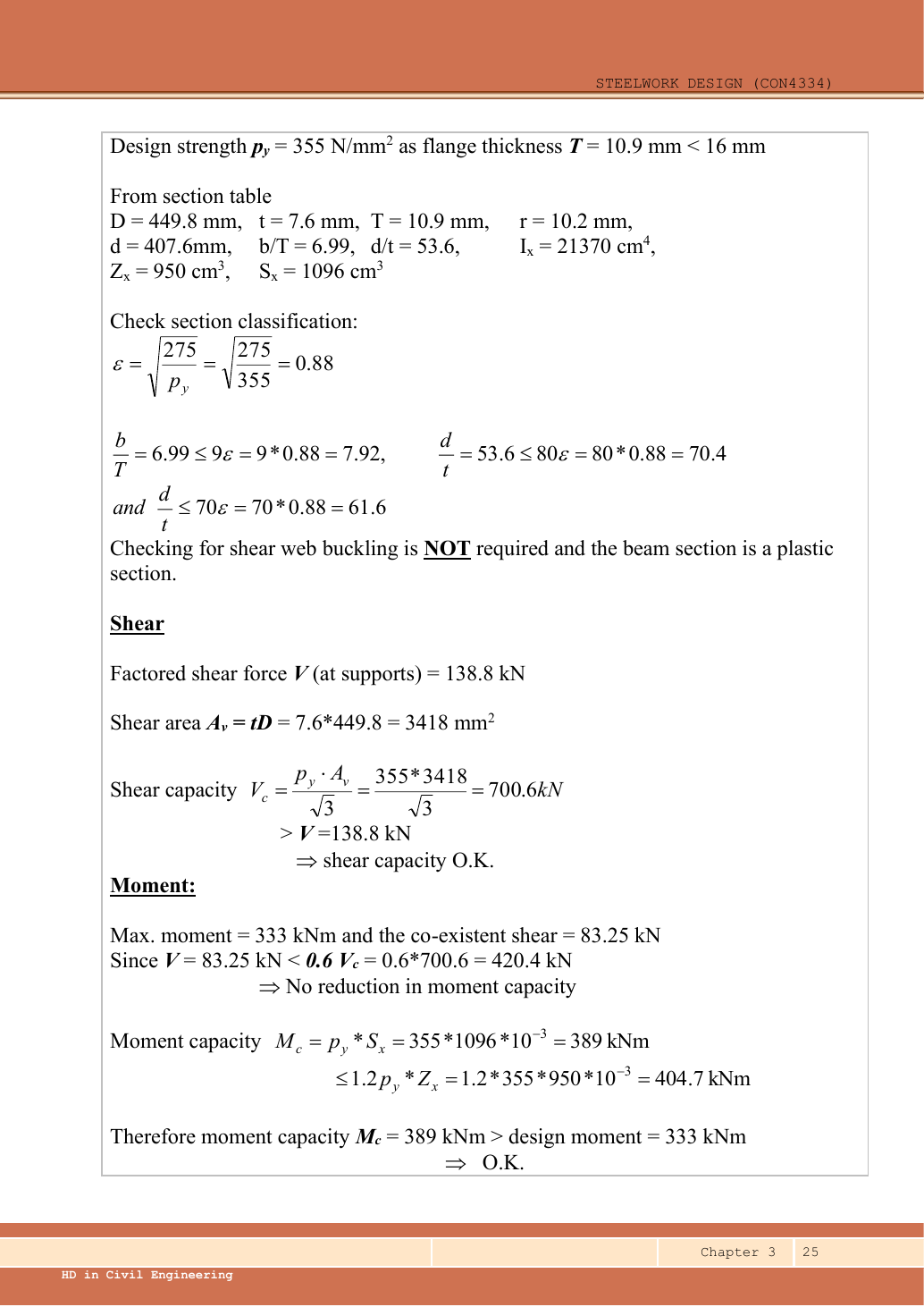

原始來源:LectureNotes/Ch 3_Beam.pdf — 第 22 頁、第 23 頁、第 24 頁、第 25 頁、第 26 頁。標為已知(given)的值來自題目或圖;查表(lookup)值來自指定表格;計算(calculated)值由以下步驟求得;假設(assumptions)均會明確說明。

讀圖並整理已知資料(given data)

圖中特徵對荷載傳遞的意思
樓板(slab)跨度(span)符號橫跨 B1 線樓板荷載按 1.25m 分擔荷載(tributary load)寬度傳至平行的 B1 樑。
每條內部 B2 的圖上方及下方均有 B1B2 每個受載點接收兩個 B1 端反力(reaction)。
內部 B3 左右兩側均有 B2B3 在跨中(midspan)接收兩個 B2 端反力。
B3 亦直接毗鄰樓板帶內部 B3 本身亦承受 1.25m 分擔寬度(tributary width)的樓板荷載,以均佈荷載(uniformly distributed load, UDL)表示。
已知及假設(assumption)所提供的恆載(dead load)強度已計入全部自重(self-weight)。B3 有完全側向約束(lateral restraint);正常使用驗算(check)中,講師假設有脆性(brittleness)飾面。

計算前:辨認題型與選擇策略

沿傳力順序計算:樓板(slab) → B1 → B2 → B3。支承樑收到的集中荷載(point load)等於被支承樑的端反力(reaction),不是該樑的全部荷載。恆載(dead load)及外加荷載(imposed load)反力要分開保留,直至確定 B3 荷載。不要把水平開間寬 5m 當作 B3 跨度(span)。

1. 樓板(slab)傳至 B1

B1 跨度 =3m;分擔荷載寬度 =1.25m。gB1=6kNm2×1.25m=7.5kNmqB1=4×1.25=5kNm每端恆載反力:7.5×32=11.25kN每端外加荷載反力:5×32=7.5kN

除以二,是因為這是承受均佈荷載(uniformly distributed load, UDL)的簡支跨度(span)。這些是特徵反力(reaction),尚未乘極限狀態(limit state)分項系數。

動畫解說(Animation lab)追蹤樓面荷載(3D load path)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 樓面承受 的面荷載;標示的樓面帶由一條次樑承擔。
  2. 面荷載乘分擔寬度(tributary width):。本示意 。
  3. 主樑在接駁位置承受次樑反力;該反力不會自動變成全跨均布荷載。
  4. 反力沿鋼柱傳至基礎;同一承載面積只計一次。

2. B1 反力(reaction)傳至 B2

每條內部 B1 線都有兩跨接到 B2:Gpoint,B2=2×11.25=22.5kNQpoint,B2=2×7.5=15kN在 5m B2 跨度上,三個等距集中荷載位於 1.25,2.5,3.75m。B2 每端恆載反力:3×22.52=33.75kNB2 每端外加荷載反力:3×152=22.5kN

內部集中荷載(point load)有三個,不是四個:四條樓板(slab)帶由三條內部 B1 及兩側 B3 邊界劃分。三個荷載對稱,因此 B2 每端反力為總荷載的一半。直接到達柱支承樑端的荷載,不會增加跨內彎矩(bending moment)。

動畫解說(Animation lab)追蹤樓面荷載(3D load path)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 樓面承受 的面荷載;標示的樓面帶由一條次樑承擔。
  2. 面荷載乘分擔寬度(tributary width):。本示意 。
  3. 主樑在接駁位置承受次樑反力;該反力不會自動變成全跨均布荷載。
  4. 反力沿鋼柱傳至基礎;同一承載面積只計一次。

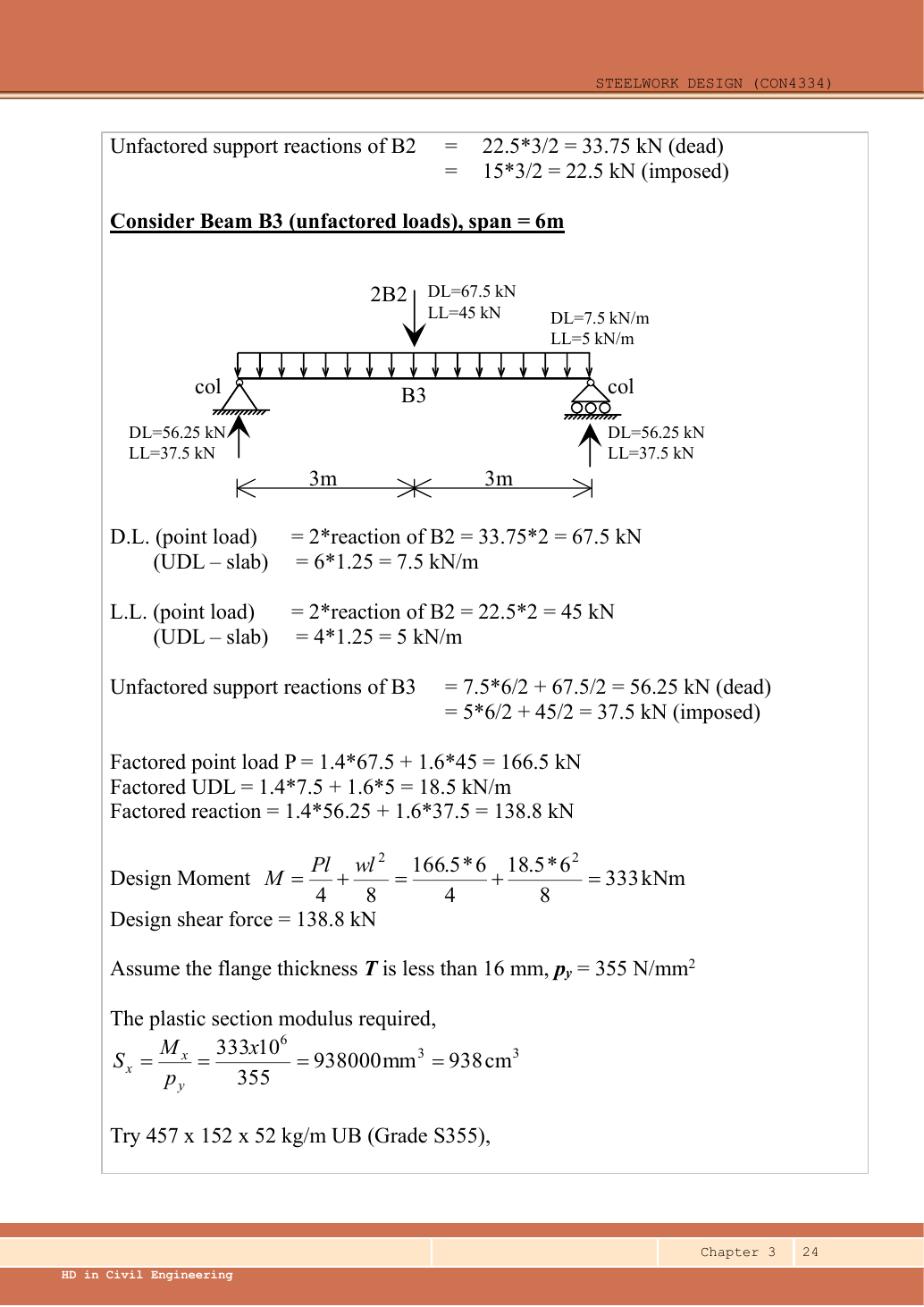

3. 組合 B3 跨中(midspan)集中荷載(point load)及直接樓板(slab)均佈荷載(uniformly distributed load, UDL)

淺白解說(Simple explanation):樓板荷載怎樣走到樑?(Load path)

每條樑收集屬於自己的那條樓板帶所承受的荷載。

樓板荷載怎樣走到樑?(Load path) — 每條樑收集屬於自己的那條樓板帶所承受的荷載。
示意圖,非按比例;尺寸以原題為準。
  1. 按平面圖找分擔寬度(Tributary width)。
  2. 面荷載(Area load)× 分擔寬度 = 線荷載(Line load)。
  3. 支承另一條樑時,接收的是該樑的端反力(End reaction)。

注意(Remember):端反力形成集中荷載(Point load),不能直接當作均佈荷載(UDL)。

相關概念與完整方法(Full method)

跨中恆載集中力:2×33.75=67.5kN跨中外加荷載集中力:2×22.5=45kN直接均佈恆載:6×1.25=7.5kNm直接均佈外加荷載:4×1.25=5kNm極限集中力:P=1.4×67.5+1.6×45=94.5+72=166.5kN極限均佈荷載:w=1.4×7.5+1.6×5=10.5+8=18.5kNm

跨中集中力的二倍,代表 B3 每側各一條 B2;並非把 B3 的 6m 跨度(span)或 1.25m 分擔樓板帶加倍。

動畫解說(Animation lab)追蹤樓面荷載(3D load path)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 樓面承受 的面荷載;標示的樓面帶由一條次樑承擔。
  2. 面荷載乘分擔寬度(tributary width):。本示意 。
  3. 主樑在接駁位置承受次樑反力;該反力不會自動變成全跨均布荷載。
  4. 反力沿鋼柱傳至基礎;同一承載面積只計一次。

4. B3 的反力(reaction)、剪力(shear force)及彎矩(bending moment)

淺白解說(Simple explanation):反力為何要平衡?(Equilibrium)

想像一塊蹺蹺板:不能跌下,也不能一直轉動。

反力為何要平衡?(Equilibrium) — 想像一塊蹺蹺板:不能跌下,也不能一直轉動。
示意圖,非按比例;尺寸以原題為準。
  1. 向上反力(Reactions)總和要平衡向下荷載。
  2. 以支承點取矩(Moments),該支承反力便沒有力臂。
  3. 力臂(Lever arm)是取矩點至力作用線的垂直距離。

注意(Remember):側向約束(Lateral restraint)不一定提供豎向支承。

相關概念與完整方法(Full method)

特徵恆載反力:67.5+7.5×62=56.25kN特徵外加荷載反力:45+5×62=37.5kN極限反力:1.4×56.25+1.6×37.5=138.75kN直接核對:166.5+18.5×62=138.75kN跨中左側剪力:138.75−18.5×3=83.25kN跨中右側:83.25−166.5=−83.25kNMmax=166.5×64+18.5×628=249.75+83.25=333kN·m最大剪力在支承處:|V|max=138.75kN。
動畫解說(Animation lab)反力與彎矩平衡(Equilibrium)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 本示意為 6 m 簡支樑及 60 kN 集中荷載,並非原題的荷載圖。
  2. 。荷載越靠近 B, 越大。
  3. 。兩個向上反力的總和必須等於 P。
  4. 荷載在跨中時,;端彎矩、均布荷載及懸臂段均須加入各自的平衡項。

5. 選用 457×152×52 UB

試用 py=355Nmm2。Srequired=333×106355=938,028.17mm3=938.028cm3所選 Sx=1,096cm3>938.028。

Data File 第 9 頁 457×152×52 列給出 D=449.8、t=7.6、T=10.9、r=10.2、d=407.6mm、bT=6.99 及 dt=53.6。第 10 頁相同代號列給出 Ix=21,370cm4、Zx=950cm3、Sx=1,096cm3。T=10.9≤16 確認 py=355。截面性質(section properties)不用內插(interpolation),直接讀取對應列。

動畫解說(Animation lab)按正確條件查表(Table lookup)3 個概念 · 13 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 先確認要查材料強度、截面性質、屈曲強度,還是彎矩係數。
  2. 截面規格、鋼級、厚度組別、曲線及軸向是不同查表條件,須逐一核對。
  3. 、 及 的換算次方不同;相鄰欄位的數值不可互換。
  4. 只在同一適用欄內的上下兩列之間插值;所有實際表值均以原頁為準。

6. 分類試算截面

ε=275355=0.880141bT=6.99<9ε=7.92127翼緣為 Class 1。dt=53.6<80ε=70.4113彎曲腹板為 Class 1,整體亦為 Class 1。dt=53.6<70ε=61.6099不用另行驗算腹板剪切屈曲。
動畫解說(Animation lab)薄板為何局部屈曲(Section class)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 翼緣外伸部分與腹板的寬度、厚度及邊界支承不同。
  2. 較薄板件可能先局部起皺,早於整條構件失穩。
  3. 第 1 類可提供塑性轉動,第 2 類可達塑性承載力,第 3 類達彈性承載力,第 4 類須用有效截面性質。
  4. 依原表限值及應力分布驗算所有相關受壓板件,再取較不利類別;圖中變形為定性示意。

7. 驗算(check)抗剪承載力(shear resistance)

Av=tD=7.6×449.8=3,418.48mm2Vc=355×3,418.483×1,000=700.649kN138.75<700.649,抗剪通過。
動畫解說(Animation lab)觀察腹板剪力(Shear resistance)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 內部剪力使切口兩側保持垂直平衡。
  2. 課程常見工字截面主要由腹板提供剪切面積,但須採指定定義。
  3. 較薄腹板可能需要先按另一剪切屈曲程序驗算,不能直接沿用簡式。
  4. 在課程適用條件下使用 ;應先把 N 換成 kN,再與設計剪力比較。

8. 驗算(check)抗彎承載力(moment resistance)

淺白解說(Simple explanation):一邊壓、一邊拉(Bending)

彎曲使截面兩側做相反工作:一側被壓短,另一側被拉長。

一邊壓、一邊拉(Bending) — 彎曲使截面兩側做相反工作:一側被壓短,另一側被拉長。
示意圖,非按比例;尺寸以原題為準。
  1. 先按實際荷載及支承求彎矩(Moment)。
  2. 按截面類別選適用抗彎承載力(Moment resistance)公式。
  3. 檢查同一位置的共同作用剪力(Coexistent shear)會否改變公式。

注意(Remember):要用該位置的剪力,不是隨意套用另一位置的最大剪力。

相關概念與完整方法(Full method)

跨中同一截面的剪力 =83.25kN。0.6Vc=420.390kN>83.25屬低剪力。pySx=355×1,0961,000=389.08kN·m1.2pyZx=1.2×355×9501,000=404.7kN·mMc=389.08kN·m>333kN·m通過。

來源要求的 B3 設計示範了剪力(shear force)、彎矩(bending moment)及撓度(deflection)。本題沒有指定承壓(bearing)幾何,不能完成局部腹板(web)數值設計。不要把例題 1 的 160mm 承壓寬度帶入本題。

動畫解說(Animation lab)截面中的壓力與拉力(Bending)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 正彎矩使上翼緣受壓、下翼緣受拉;負彎矩時則相反。
  2. 彈性彎曲應力隨離中性軸的距離變化:。
  3. 截面類別決定可用彈性、塑性還是有效截面性質。
  4. 採用正在驗算截面的剪力;其他位置的最大剪力不一定同時出現。

9. 驗算(check) B3 正常使用狀態

淺白解說(Simple explanation):樑下垂多少?(Deflection)

強度問會否破壞;撓度問移動了多遠。

樑下垂多少?(Deflection) — 強度問會否破壞;撓度問移動了多遠。
示意圖,非按比例;尺寸以原題為準。
  1. 用題目指定的正常使用荷載(Serviceability load case)。
  2. 選符合支承及荷載位置的撓度公式。
  3. 荷載、長度、E 和 I 的單位要互相配合。

注意(Remember):最大撓度(Maximum deflection)不一定在跨中(Midspan)。

相關概念與完整方法(Full method)

使用外加荷載 P=45,000N、w=5Nmm,以及 L=6,000mm。I=21,370×104=213,700,000mm4δP=45,000×6,000348×205,000×213,700,000=4.62239mmδw=5×5×6,0004384×205,000×213,700,000=1.92600mmδ=4.62239+1.92600=6.54839mmL360=6,000360=16.66667mm6.54839<16.66667,在假設有脆性飾面的情況下通過。
動畫解說(Animation lab)觀察剛度與撓度(Deflection)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 選用指定 SLS 荷載、跨度及支承條件;此示意採全跨均布荷載。
  2. 樑受荷後彎曲;圖中變形放大,以便觀察。
  3. 簡支樑全跨均布荷載:。保持 w、E、I 不變,L 加倍便使 δ 增至 16 倍。
  4. 讀數示意採 、、;容許值須按原表的飾面及支承類別選取。

精簡考試答案(exam answer)

B1 特徵反力(reaction) G/Q 分別為 11.25/7.5kN。B2 有三個 22.5/15kN 集中荷載(point load),端反力 33.75/22.5kN。B3 跨中(midspan) G/Q 分別為 67.5/45kN,另加 7.5/5kNm。極限 P=166.5kN、w=18.5kNm、Vmax=138.75kN、Mmax=333kN·m。選 S355 457×152×52 UB,Class 1:Vc=700.649kN、Mc=389.08kN·m、δ=6.548mm<16.667mm。已示範的驗算(check)均通過。

應避免的錯誤

  • 樓面面荷載(area load)須乘分擔荷載(tributary load)寬度,才能變成樑的均佈線荷載(line load)。
  • 不要把被支承樑的全部荷載傳到每一端。
  • B3 直接支承的樓板(slab)帶要計入一次。
  • 題目已包括的自重(self-weight),不要重複加入。

處理陌生變式的程序

  1. 辨認豎向支承、跨度(span)、側向約束(lateral restraint)及各荷載位置。
  2. 分開恆載(dead load)及外加荷載(imposed load),建立所需極限狀態(limit state)及正常使用荷載(service load)工況。
  3. 從平衡方程(equilibrium equation)求反力(reaction)及最大剪力(shear force)/彎矩(bending moment),並標明單位。
  4. 選取截面表(section tables)型號行,確認隨厚度(thickness)而變的強度,並對翼緣(flange)及腹板(web)分類。
  5. 驗算(check)剪力及彎矩;若只在個別位置設側向約束,另作分段 LTB 驗算。
  6. 完成題目要求的腹板及撓度(deflection)驗算,說明控制結果及欠缺資料。

獨立自我測試

自己試一試。自擬變式:只有特徵樓面外加面荷載(area load)由 4 增至 5kNm2。求 B3 新的極限 P、w 及外加荷載(imposed load)撓度(deflection);恆載(dead load)保持原值。

顯示答案及解釋

全部外加荷載效應乘 54。B3 外加集中力 =56.25kN,外加均佈荷載(uniformly distributed load, UDL) =6.25kNm。P=1.4×67.5+1.6×56.25=184.5kNw=1.4×7.5+1.6×6.25=20.5kNmM=184.5×64+20.5×368=369kN·m<389.08外加荷載撓度:6.54839×1.25=8.18549mm<16.66667最大剪力(shear force):184.5+20.5×62=153.75kN<700.649這些驗算(check)仍通過。

動畫解說(Animation lab)追蹤樓面荷載(3D load path)5 個概念 · 7 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 樓面承受 的面荷載;標示的樓面帶由一條次樑承擔。
  2. 面荷載乘分擔寬度(tributary width):。本示意 。
  3. 主樑在接駁位置承受次樑反力;該反力不會自動變成全跨均布荷載。
  4. 反力沿鋼柱傳至基礎;同一承載面積只計一次。
動畫解說(Animation lab)跟隨計算程序(Calculation sequence)10 個概念 · 7 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 找出荷載、支承、連接幾何及題目明示的假設。
  2. 分清已知值、查表值及計算值,並統一單位。
  3. 原式播放器按原有次序逐步顯示計算式。
  4. 比較需求與承載力或相關限值;明確保留缺少資料及條件式結論。

8. 正常荷載與促使失穩的荷載 了解即可

講義的定義:主要荷載作用在上翼緣,而且荷載和翼緣都可以相對剪心(shear centre)自由移動和轉動。不是看見箭嘴畫在樑頂就算。題目寫「normal load」就照正常荷載處理——考試題目通常都是正常荷載。

動畫解說(Animation lab)樑的側移與扭轉(Lateral-torsional buckling)1 個概念

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 示意樑承受正彎矩,因此上翼緣受壓。
  2. 無側向約束的受壓翼緣可向旁移動,並帶動整個截面扭轉。
  3. 只有有效約束才能分隔無側向支承段;它們不會自動增添垂直支承。
  4. 逐段使用有效長度、截面性質及相應彎矩係數;此為放大的屈曲模式,不是計算位移。

9. LTB 有效長度 LEL_E 必考

淺白解說(Simple explanation):這一步到底用哪個長度?

側向拉繫可縮短屈曲範圍,但不一定改變樑的豎向跨度。

這一步到底用哪個長度? — 側向拉繫可縮短屈曲範圍,但不一定改變樑的豎向跨度。
示意圖,非按比例;尺寸以原題為準。
  1. 分開支承跨度(Support span)與側向約束間距(Unbraced length)。
  2. 按實際端部約束及荷載,套課程有效長度(Effective length)規則。
  3. 豎向支承沒有改變,就保留原有豎向荷載分析。

注意(Remember):約束某一方向,不代表同時約束另一方向。

相關概念與完整方法(Full method)

來源條件:Ch 3 第 9 頁正常荷載的有效長度
端部受壓翼緣(compression flange)有側向約束(lateral restraint),可在平面內自由轉動,並有標稱抗扭約束。LE=LLT
端支承處的受壓翼緣,完全受到限制平面內轉動的約束。LE=0.8LLT
端部受壓翼緣沒有側向約束,兩翼緣(flange)均可在平面內自由轉動。LE=1.2LLT+2D
具有足夠的中間側向約束。分段長度:LE=LLT

促使失穩的荷載:相關長度 ×1.2(中間分段用 1.2LLT1.2L^{LT})。題目明言有效長度等於分段長度,就照題目做。懸臂段不能用上表,要查 Table 8.1(下圖)。

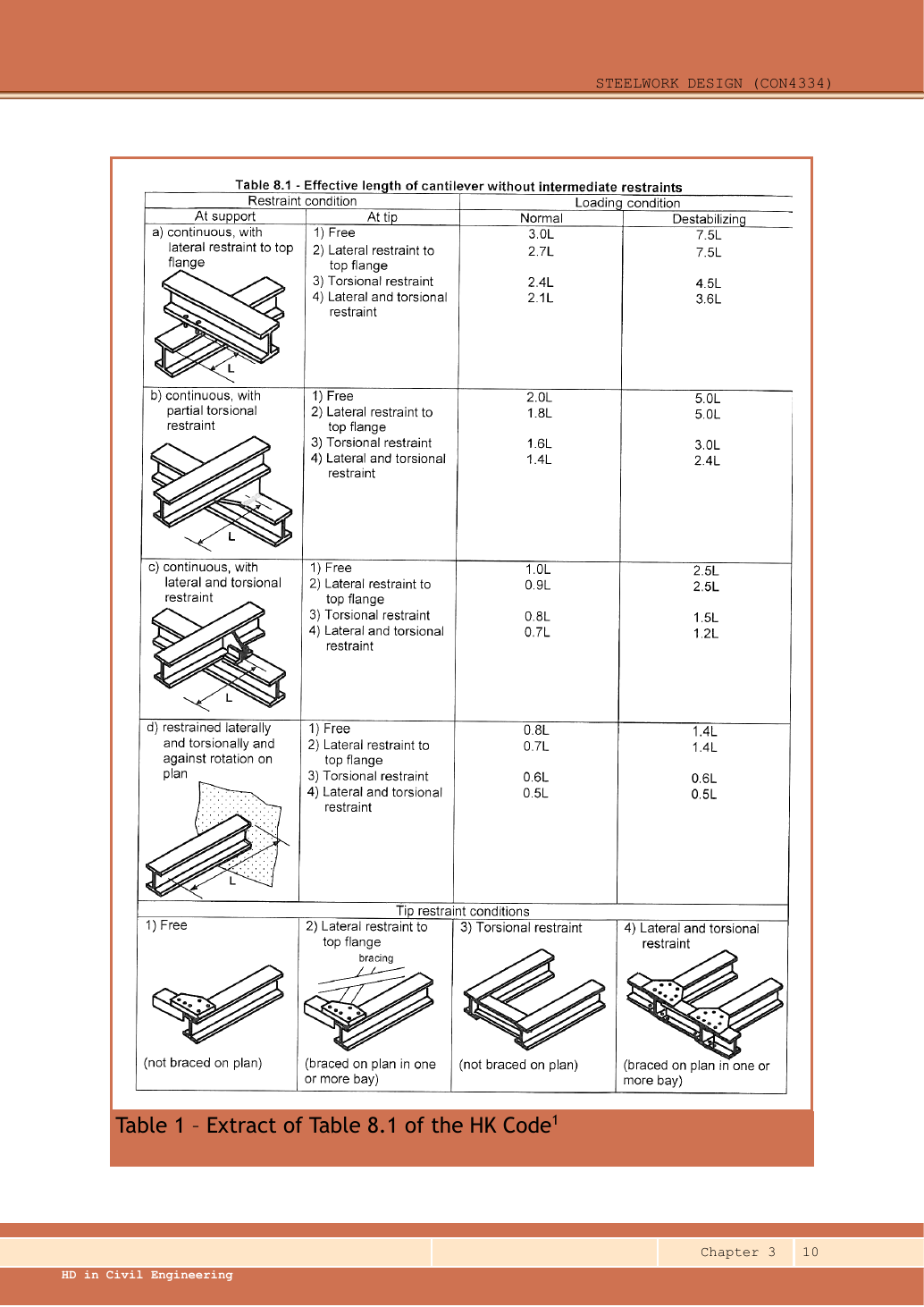

Ch3 第 10 頁原 Table 8.1:底部畫出四種自由端條件。
Ch 3 第 10 頁原 Table 8.1:底部畫出四種自由端條件。中文圖例(diagram legend):支承組 (a)=連續構件、上翼緣有側向約束;(b)=連續構件、部分抗扭約束;(c)=連續構件、有側向及抗扭約束;(d)=限制側移(sway)、扭轉及平面內轉動。各組端部條件均依序為 1 自由;2 上翼緣側向約束;3 抗扭約束;4 側向及抗扭約束。端部圖 1、3 沒有平面支撐,圖 2、4 在一跨或多跨設平面支撐。以下數值逐行轉錄原圖(source diagram),每對依序為正常荷載(normal)/促使失穩荷載(destabilizing):
(a1) 3.0L/7.5L;(a2) 2.7L/7.5L;(a3) 2.4L/4.5L;(a4) 2.1L/3.6L。
(b1) 2.0L/5.0L;(b2) 1.8L/5.0L;(b3) 1.6L/3.0L;(b4) 1.4L/2.4L。
(c1) 1.0L/2.5L;(c2) 0.9L/2.5L;(c3) 0.8L/1.5L;(c4) 0.7L/1.2L。
(d1) 0.8L/1.4L;(d2) 0.7L/1.4L;(d3) 0.6L/0.6L;(d4) 0.5L/0.5L。開啟原尺寸圖片

查 Table 8.1 的方法:先選支承那一組(a–d),再選自由端那一行(1–4),最後選正常/促使失穩那一欄。例如 (c) 組、自由端(1)、正常荷載 → 1.0L1.0L;同一情況但促使失穩 → 2.5L2.5L。

動畫解說(Animation lab)樑的側移與扭轉(Lateral-torsional buckling)1 個概念 · 4 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 示意樑承受正彎矩,因此上翼緣受壓。
  2. 無側向約束的受壓翼緣可向旁移動,並帶動整個截面扭轉。
  3. 只有有效約束才能分隔無側向支承段;它們不會自動增添垂直支承。
  4. 逐段使用有效長度、截面性質及相應彎矩係數;此為放大的屈曲模式,不是計算位移。

10. 由長度到 MbM_b:LTB 查表流程 必考

淺白解說(Simple explanation):樑也會向側面逃走(LTB)

受壓翼緣向側面移,整個截面同時扭轉。

樑也會向側面逃走(LTB) — 受壓翼緣向側面移,整個截面同時扭轉。
示意圖,非按比例;尺寸以原題為準。
  1. 在有效側向約束(Lateral restraints)位置分段。
  2. 用各段有效長度(Effective length)求屈曲抗力。
  3. 把該抗力與該段等效彎矩需求(Equivalent moment demand)比較。

注意(Remember):截面抗彎通過,不代表側扭屈曲(Lateral-torsional buckling)通過。

相關概念與完整方法(Full method)

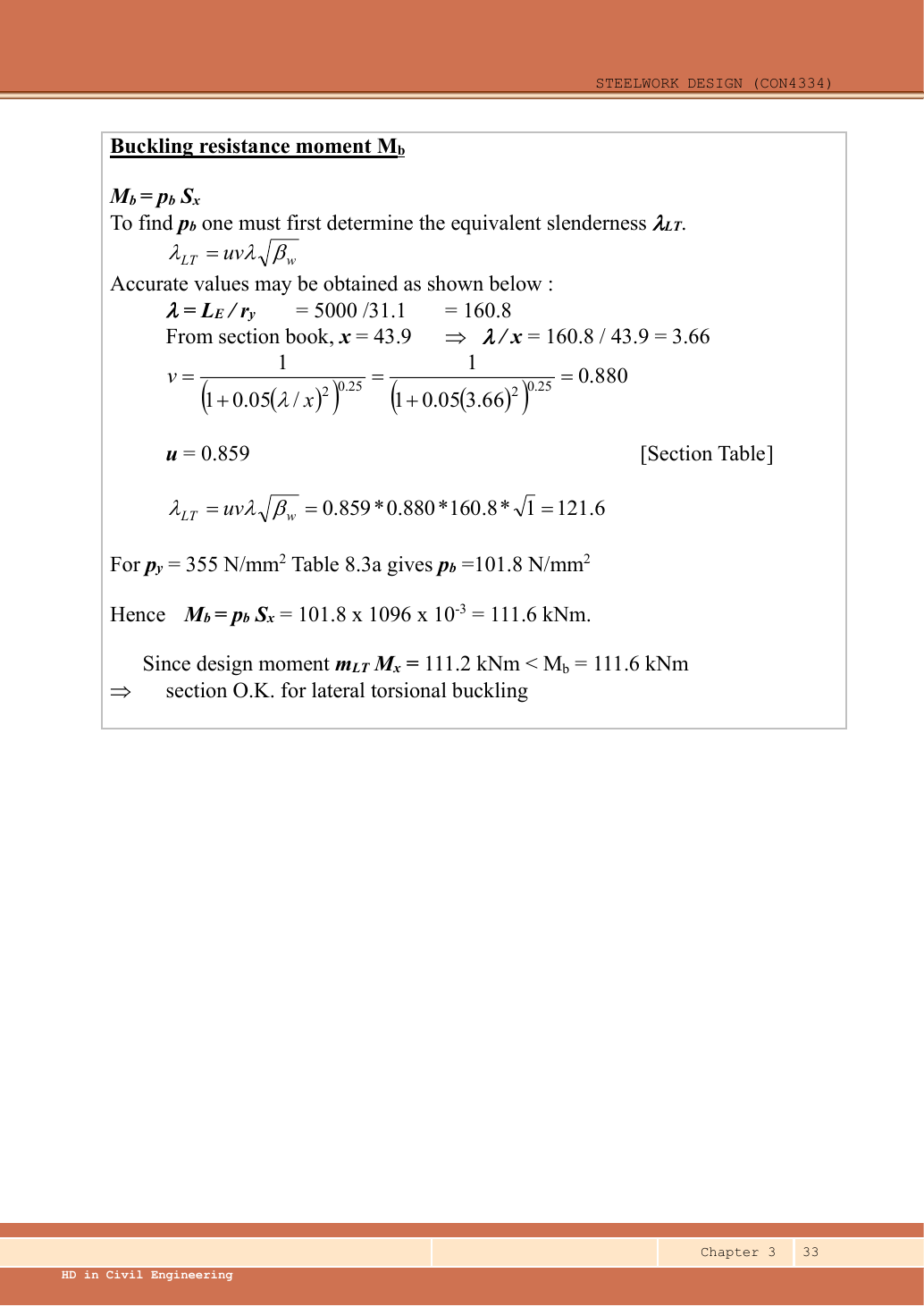

λ=LEryv=[1+0.05(λx)2]−0.25λLT=uvλβw按 λLT 及 py,從 Table 8.3a 查 pb。Class 1/2 例題採用:Mb=pbSx

ryr_y 是弱軸迴轉半徑,單位要和 LEL_E 一致(表中是 cm,要 ×10 變 mm)。uu(屈曲參數)和 xx(扭轉指數)都在截面表同一行查到——這個 xx 不是位置座標。Class 1、2 截面 βw=1\beta_w=1。講義容許初步估算時用 u=0.9u=0.9、v=1v=1,但考試題目通常要求用準確值。

在 Table 8.3a 選對 pyp_y 欄:S355 而翼緣 20 mm 厚 → 用 345 欄,不是 355 欄。找出夾住 λLT\lambda_{LT} 的兩行,然後內插。千萬不要拿 λ\lambda 直接查表。

自己試一試。λLT=121.6,py=355。表中 120 及 125 行分別給出 104 及 97Nmm2,求 pb。

顯示答案及解釋

內插比例 =121.6−120125−120=0.32。pb=104+0.32(97−104)=101.76Nmm2,一般寫作 101.8。

動畫解說(Animation lab)樑的側移與扭轉(Lateral-torsional buckling)2 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 示意樑承受正彎矩,因此上翼緣受壓。
  2. 無側向約束的受壓翼緣可向旁移動,並帶動整個截面扭轉。
  3. 只有有效約束才能分隔無側向支承段;它們不會自動增添垂直支承。
  4. 逐段使用有效長度、截面性質及相應彎矩係數;此為放大的屈曲模式,不是計算位移。
動畫解說(Animation lab)樑的側移與扭轉(Lateral-torsional buckling)2 個概念 · 8 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 示意樑承受正彎矩,因此上翼緣受壓。
  2. 無側向約束的受壓翼緣可向旁移動,並帶動整個截面扭轉。
  3. 只有有效約束才能分隔無側向支承段;它們不會自動增添垂直支承。
  4. 逐段使用有效長度、截面性質及相應彎矩係數;此為放大的屈曲模式,不是計算位移。

11. 等效彎矩系數 mLTm_{LT}:彎矩圖的形狀 必考

淺白解說(Simple explanation):為何彎矩圖形狀也重要?

最高值相同,但若很長一段都接近最高值,通常更吃力。

為何彎矩圖形狀也重要? — 最高值相同,但若很長一段都接近最高值,通常更吃力。
示意圖,非按比例;尺寸以原題為準。
  1. 只看正在驗算的無側向約束段(Unrestrained segment)。
  2. 選課程適用圖示或四分點規則(Quarter-point rule)。
  3. 依指定驗算,把相應係數用在彎矩需求上。

注意(Remember):鋼柱彎曲屈曲(Flexural buckling)係數不能和 LTB 係數互換。

相關概念與完整方法(Full method)

只有實際彎矩圖和 Table 8.4a 的圖相同時才用 8.4a。直線彎矩圖(兩端有彎矩、中間沒有荷載):β\beta = 較小端彎矩 ÷ 較大端彎矩(兩端在同一邊為正,跨過零為負),mLT=max⁡(0.44,  0.6+0.4β)m_{LT}=\max(0.44,\;0.6+0.4\beta)。

一般樑分段,Table 8.4b:mLT=max[0.44,0.2+0.15|M2|+0.5|M3|+0.15|M4|Mmax]M2、M3、M4:該分段 14、12、34 位置的彎矩。Mmax:該分段內任意位置的最大彎矩絕對值。

用四分點公式時,所有彎矩取正值(絕對值),即使彎矩圖跨過零。四分點是這一段的 ¼、½、¾,不是整條樑的;用平衡計算這些位置的彎矩,記得計入均佈荷載。懸臂段沒有中間約束:mLT=1.0m_{LT}=1.0。

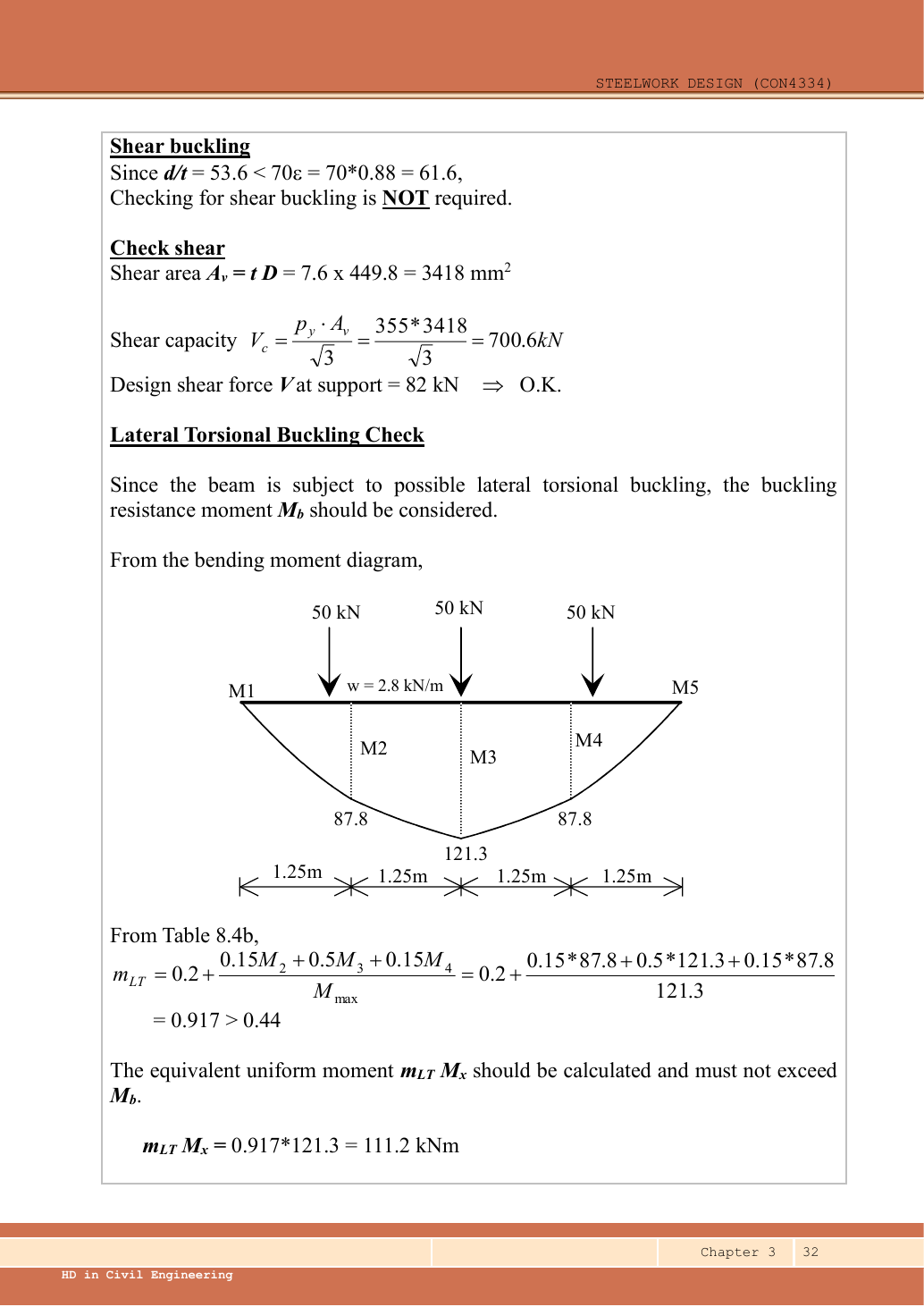

Ch3 第 16 頁 Table 8.4b:四分點位置、單曲率及變號彎矩圖。
Ch 3 第 16 頁 Table 8.4b:四分點位置、單曲率(curvature)及變號彎矩圖。原圖(source diagram)公式:mLT=0.2+0.15M2+0.5M3+0.15M4Mmax並須滿足 mLT≥0.44。原圖規定所有彎矩都取正值;M2、M4 是兩個四分點值,M3 是中點值,Mmax 是分段最大值。圖中 M1、M5 位於分段兩端;左圖曲線保持同號,右圖跨過零線而變號。無中間側向約束(lateral restraint)的懸臂樑採用 mLT=1.00。開啟原尺寸圖片
動畫解說(Animation lab)讀取同一段的彎矩形狀(Moment factor)1 個概念 · 6 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 彎矩縱座標須屬於同一個有效無側向支承段。
  2. 同側彎曲與反曲率彎矩圖有不同的端彎矩比正負號。
  3. 標記是此段的 ¼、½、¾ 位置,不一定是整樑的四分點。
  4. 側扭屈曲與柱彎曲屈曲係數不同,須保留各自的界限及係數組。

12. LTB 題完整步驟(Section B) 必考

  1. 用真正的豎向支承,計算整條樑的反力、剪力圖和彎矩圖。
  2. 標出所有側向約束,把樑分成若干段。
  3. 每一段計 LE,  λ,  v,  λLT,  pbL_E,\;\lambda,\;v,\;\lambda_{LT},\;p_b,得 MbM_b。
  4. 找出每一段的最大彎矩和 mLTm_{LT},驗算 mLTMmax⁡≤Mbm_{LT}M_{\max}\le M_b。
  5. 另外驗算截面:Mmax⁡≤McM_{\max}\le M_c、V≤VcV\le V_c(剪力大時考慮高剪力)。
  6. 完成題目要求的腹板及撓度驗算,指出哪一段最危險。

最大彎矩所在的那一段不一定最危險:較長、約束較少的一段,MbM_b 可能小很多。每段的需求、承載力和比值,最好列成一個小表。

理解地圖:LTB 驗算:每個數由哪裏來、用在哪裏

理解地圖(Understanding map)

LTB 驗算:每個數由哪裏來、用在哪裏

LTB 題最易亂的是「哪個數放進哪條公式」。圖由上而下就是答題次序:上方是題目和查表得到的數,一路計到最底的結論。格內數字是 2024 年 BQ4 的 BC 段(4 m)。

文字版(按計算次序)

  1. 題目給的常見失分位

    LBCL_{BC} 段長(Segment length)

    側向約束把樑分成幾段,每段各自驗算。BC 段由 B(3.5 m)到 C(7.5 m)。

  2. 題目給的常見失分位

    PP, ww 荷載及支承(Loads and supports)

    題目給的設計荷載(已乘系數)和支承位置。只有畫了支承符號的點才有反力。

    2024 年 BQ4(BC 段)

    100 kN(3.5 m),  200 kN(7.5 m),  1.4 kN/m;支承 A、D100\text{ kN(3.5 m)},\;200\text{ kN(7.5 m)},\;1.4\text{ kN/m};\text{支承 A、D}
  3. 查表常見失分位

    ryr_y 弱軸迴轉半徑(Minor-axis radius of gyration)

    量度截面繞弱軸有多「粗身」。越大,越不易向側面彎出。

    從哪裏來:截面表(5.03 cm → 50.3 mm)。

  4. 中間數

    LEL_E 有效長度(Effective length)

    一般荷載、兩端有側向約束 → LE=L_E= 段長。荷載作用在上翼緣而且可隨樑側移(destabilizing)→ ×1.2。懸臂段查 Table 8.1。

    公式

    LE=1.0L  (一般)或1.2L  (destabilizing)L_E=1.0L\;(一般)\quad\text{或}\quad1.2L\;(destabilizing)

    2024 年 BQ4(BC 段)

    LE=1.0×4000=4000 mmL_E=1.0\times4000=4000\text{ mm}
  5. 中間數

    RAR_A, RDR_D 支承反力(Support reactions)

    對其中一個支承取矩,求另一個反力;兩個反力之和要等於總荷載。

    公式

    ∑MA=0  ⇒  RDRA=∑P−RD\textstyle\sum M_A=0\;\Rightarrow\;R_D\qquad R_A=\sum P-R_D

    2024 年 BQ4(BC 段)

    11RD=100(3.5)+200(7.5)+15.4(5.5)=1934.7  ⇒  RD=175.88,  RA=139.52 kN11R_D=100(3.5)+200(7.5)+15.4(5.5)=1934.7\;\Rightarrow\;R_D=175.88,\;R_A=139.52\text{ kN}
  6. 查表常見失分位

    pyp_y 設計強度(Design strength)

    由鋼材等級和翼緣厚度 TT 查表。S355 但翼緣厚過 16 mm,所以是 345。

    2024 年 BQ4(BC 段)

    T=22.1>16  ⇒  py=345 N/mm2T=22.1>16\;\Rightarrow\;p_y=345\text{ N/mm}^2

    從哪裏來:Data File 的設計強度表;TT 在截面表。詳見基本功第 5 節

  7. 查表常見失分位

    xx 扭轉指數(Torsional index)

    截面抵抗扭轉的指標,只用在 vv 的公式。

    從哪裏來:截面表同一行。

  8. 中間數常見失分位

    λ\lambda 長細比(Slenderness)

    長度和「粗身」程度之比。越大越細長,越易側扭屈曲。

    公式

    λ=LEry\lambda=\frac{L_E}{r_y}

    2024 年 BQ4(BC 段)

    400050.3=79.52\frac{4000}{50.3}=79.52
  9. 中間數

    M(x)M(x) 彎矩圖(Bending-moment diagram)

    由反力逐點計剪力和彎矩。剪力由正轉負的位置就是最大彎矩。

    公式

    M(x)=RAx−wx22−∑Pi⟨x−ai⟩M(x)=R_Ax-\tfrac{wx^2}{2}-\textstyle\sum P_i\langle x-a_i\rangle

    2024 年 BQ4(BC 段)

    MB=479.74,MC=607.01 kN⋅m (max)M_B=479.74,\quad M_C=607.01\text{ kN·m (max)}

    從哪裏來:方法見基本功第 3 節。

  10. 中間數

    βw\beta_w 截面系數(Section factor)

    Class 1 或 2 截面 → βw=1\beta_w=1。分類要用由 pyp_y 計出的 ε\varepsilon。

    從哪裏來:截面分類(基本功第 6 節)。

  11. 查表

    uu 屈曲參數(Buckling parameter)

    截面形狀的系數,直接查表。

    從哪裏來:截面表同一行。

  12. 中間數

    vv 細長系數(Slenderness factor)

    考慮截面扭轉的修正系數,由 λ/x\lambda/x 決定,一定小於 1。

    公式

    v=1[1+0.05(λ/x)2]0.25v=\frac{1}{\left[1+0.05(\lambda/x)^2\right]^{0.25}}

    2024 年 BQ4(BC 段)

    [1+0.05(79.5230.6)2]−0.25=0.930\left[1+0.05\left(\tfrac{79.52}{30.6}\right)^2\right]^{-0.25}=0.930
  13. 中間數常見失分位

    M2M_2, M3M_3, M4M_4 段內四分點彎矩(Quarter-point moments)

    這一段的 ¼、½、¾ 位置的彎矩。BC 段由 B 量起 1、2、3 m,即由 A 量起 4.5、5.5、6.5 m。

    2024 年 BQ4(BC 段)

    M2=513.66,M3=546.18,M4=577.29 kN⋅mM_2=513.66,\quad M_3=546.18,\quad M_4=577.29\text{ kN·m}
  14. 設計作用

    Mmax⁡M_{\max} 段內最大彎矩(Largest moment in segment)

    這一段內絕對值最大的彎矩。BC 段的最大值在 C 點。

  15. 中間數

    λLT\lambda_{LT} 等效長細比(Equivalent slenderness)

    把截面形狀(u,vu,v)也計進去的長細比。這才是查 pbp_b 用的數。

    公式

    λLT=u v λβw\lambda_{LT}=u\,v\,\lambda\sqrt{\beta_w}

    2024 年 BQ4(BC 段)

    0.875×0.930×79.52×1=64.700.875\times0.930\times79.52\times1=64.70
  16. 中間數

    mLTm_{LT} 等效彎矩系數(Equivalent moment factor)

    把「不均勻」的彎矩換成等效的均勻彎矩。整段都接近最大值 → 接近 1;只有一點最大 → 較小,但不小於 0.44。

    公式

    mLT=0.2+0.15∣M2∣+0.5∣M3∣+0.15∣M4∣∣Mmax⁡∣≥0.44m_{LT}=0.2+\frac{0.15|M_2|+0.5|M_3|+0.15|M_4|}{|M_{\max}|}\ge0.44

    2024 年 BQ4(BC 段)

    0.2+0.15(513.66)+0.5(546.18)+0.15(577.29)607.01=0.9190.2+\frac{0.15(513.66)+0.5(546.18)+0.15(577.29)}{607.01}=0.919
  17. 查表

    SxS_x 塑性模量(Plastic modulus)

    截面完全屈服時的模量(cm³),用來把強度 pbp_b 換成彎矩。

    從哪裏來:截面表,610×229×140 UB 那一行。

  18. 中間數常見失分位

    pbp_b 抗彎強度(Bending strength)

    在 Table 8.3a 的 pyp_y 欄,用 λLT\lambda_{LT} 內插。λLT\lambda_{LT} 越大(越細長),pbp_b 越小。

    公式

    pb=p1+λLT−λ1λ2−λ1(p2−p1)p_b=p_1+\frac{\lambda_{LT}-\lambda_1}{\lambda_2-\lambda_1}(p_2-p_1)

    2024 年 BQ4(BC 段)

    251+64.70−605×(234−251)=235.0 N/mm2251+\frac{64.70-60}{5}\times(234-251)=235.0\text{ N/mm}^2

    從哪裏來:Data File p.5,Table 8.3a,py=345p_y=345 欄。

  19. 設計作用

    mLTMmax⁡m_{LT}M_{\max} 等效彎矩(需求)(Equivalent moment (demand))

    這一段真正要抵受的彎矩,最後和 MbM_b 比較。

    2024 年 BQ4(BC 段)

    0.919×607.01=558.1 kN⋅m0.919\times607.01=558.1\text{ kN·m}
  20. 承載力

    MbM_b 抗側扭屈曲彎矩(Buckling resistance moment)

    這一段在側扭屈曲前能承受的最大彎矩。

    公式

    Mb=pbSx1000  (kN⋅m)M_b=\frac{p_bS_x}{1000}\;(\text{kN·m})

    2024 年 BQ4(BC 段)

    235.0×41421000=973.4 kN⋅m\frac{235.0\times4142}{1000}=973.4\text{ kN·m}
  21. 驗算

    mLTMmax⁡m_{LT}M_{\max} ≤Mb\le M_b BC 段結論(Segment BC conclusion)

    需求不大於承載力就合格。每一段都要寫一次這個結論。

    2024 年 BQ4(BC 段)

    558.1 kN⋅m<973.4 kN⋅m  ✓558.1\text{ kN·m}<973.4\text{ kN·m}\;\checkmark

導覽步驟

  1. 1. 先分段

    看圖:支承決定反力;側向約束(×)把樑分段。BC 段長 4 m,下面所有數都只為這一段而計。

  2. 2. 反力和彎矩圖(7 分)

    和必答樓面樑同一技巧:取矩求反力,再逐點計剪力和彎矩,標出數值。

  3. 3. 這一段的需求

    在段內取四分點彎矩和最大彎矩,計 mLTm_{LT},再乘 Mmax⁡M_{\max} 得出需求 558.1 kN·m。

  4. 4. 一次過查表

    在截面表同一行抄下 Sx,ry,u,xS_x,r_y,u,x;由 TT 定 pyp_y;Class 1 → βw=1\beta_w=1。

  5. 5. 由長度到長細比

    LEL_E 由段長而來;λ=LE/ry\lambda=L_E/r_y;vv 由 λ/x\lambda/x 計出。

  6. 6. 等效長細比

    λLT=uvλβw\lambda_{LT}=uv\lambda\sqrt{\beta_w}——四條箭咀匯合在這裏,這才是查表用的數。

  7. 7. 查 pbp_b,計 MbM_b

    在 Table 8.3a 的 345 欄內插得 pbp_b,乘 SxS_x 得承載力 MbM_b。

  8. 8. 比較並寫結論

    558.1 < 973.4 → BC 段合格。CD 段用同一條路再走一次(2024 年答案:365.8 < 1075.1 ✓)。

鋼樑(steel beam)例題 3:三個約束分段及講義略去的撓度(deflection)解答(solution)

驗算/設計 S355 簡支樑(simply supported beam)的抗剪及抗彎。全跨 9m,A、B、C、D 設有側向約束,AB=BC=CD=3m。B 點恆載(dead load) 40kN、外加荷載(imposed load) 60kN;C 點恆載 20kN、外加荷載 30kN。均佈恆載自重(self-weight) 3kNm。各分段有效長度(effective length)等於實際長度(actual length),另逐步處理講師要求跟進的腹板(web)及撓度驗算。

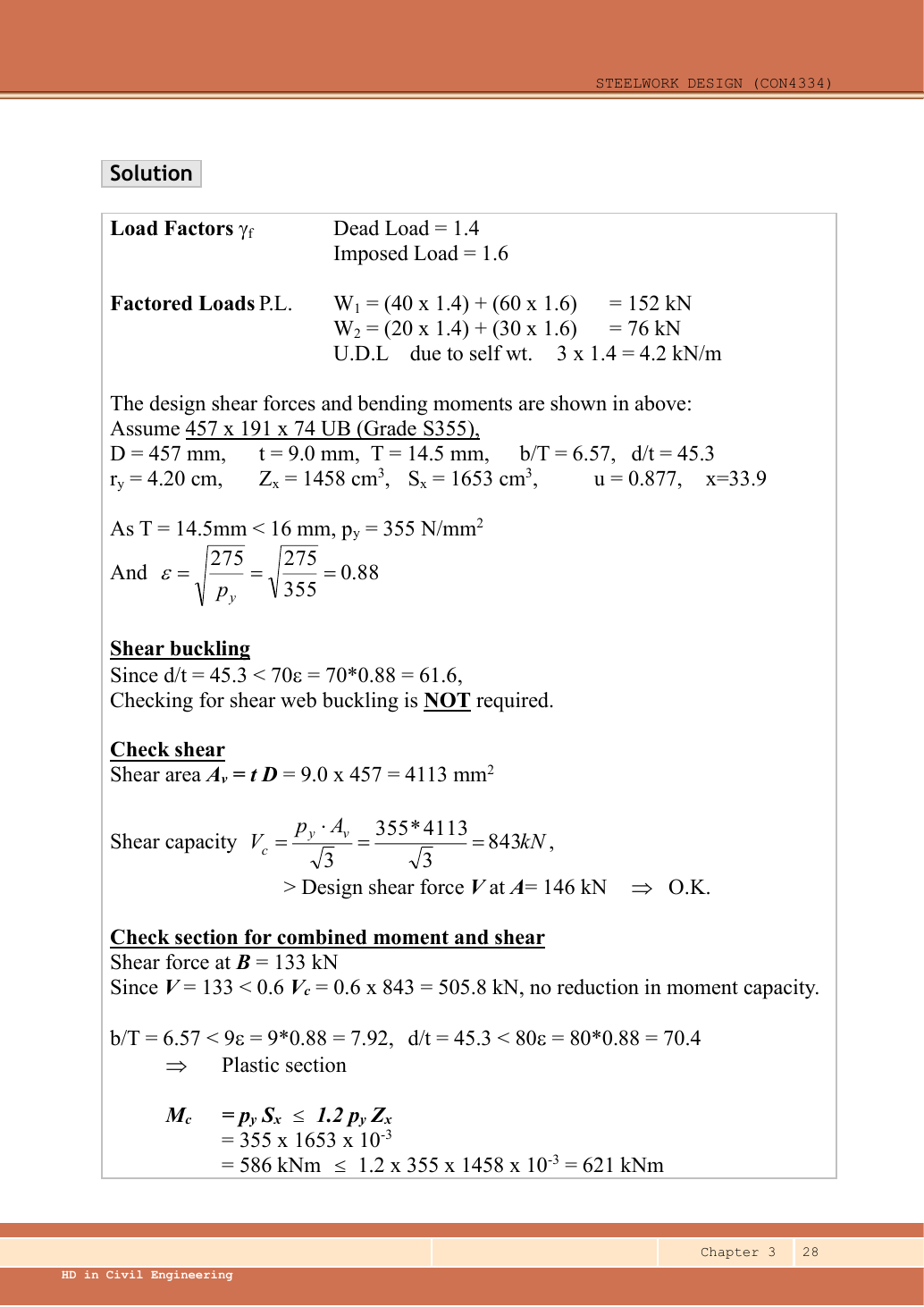

原始來源:LectureNotes/Ch 3_Beam.pdf — 第 27 頁、第 28 頁、第 29 頁、第 30 頁。標為已知(given)的值來自題目或圖;查表(lookup)值來自指定表格;計算(calculated)值由以下步驟求得;假設(assumptions)均會明確說明。

讀圖並整理已知資料(given data)

輸入資料對應原圖(source diagram)或表格來源
豎向受彎跨度(span)三段各 3m 的尺寸給出 A=0,B=3,C=6,D=9m。
側向模型交叉符號劃出三段各長 3m 的無側向支承分段;題目指定 LE=3,000mm。
試算截面來源選 457×191×74 UB。Data 第 9–10 頁給出 D=457、t=9、T=14.5、r=10.2、d=407.6mm;bT=6.57、dt=45.3;ry=4.20cm;Ix=33,320cm4;Zx=1,458、Sx=1,653cm3;u=0.877、x=33.9。
缺少的腹板(web)局部驗算(check)資料題目沒有給出剛性承壓長度(stiff bearing length)、至構件端部距離或完整的局部翼緣(flange)約束細部。交叉符號只表示側向約束(lateral restraint),不能代表腹板屈曲(web buckling)所需的兩項約束均成立。

計算前:辨認題型與選擇策略

先分析只有兩個豎向支承的整條 9m 樑,再用其彎矩圖(bending moment diagram, BMD)檢查三個獨立的側向屈曲(buckling)分段。先重現講師取整後的 BC 直線近似,再用 Table 8.4b 保留自重(self-weight)造成的曲率(curvature),逐段驗算(check)。撓度(deflection)使用外加荷載(imposed load) 60 及 30kN 的實際非跨中(midspan)位置,不能代入(substitution)跨中集中荷載(point load)公式。

1. 荷載乘分項系數

PB=1.4×40+1.6×60=56+96=152kNPC=1.4×20+1.6×30=28+48=76kNw=1.4×3=4.2kNm總荷載:152+76+4.2×9=265.8kN
動畫解說(Animation lab)從特徵荷載到設計荷載(Load factors)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. G 是永久荷載,Q 是外加荷載;面荷載與線荷載的單位也不同。
  2. 本示意使用課程重力組合 ;原文其他荷載組合仍使用各自的係數。
  3. 示意取 ;調整 Q,觀察兩種荷載各自的貢獻。
  4. 不可直接把此極限狀態(ULS)總荷載代入撓度公式;須遵從指定的正常使用狀態(SLS)荷載。

2. 求反力(reaction),不提早取整

淺白解說(Simple explanation):反力為何要平衡?(Equilibrium)

想像一塊蹺蹺板:不能跌下,也不能一直轉動。

反力為何要平衡?(Equilibrium) — 想像一塊蹺蹺板:不能跌下,也不能一直轉動。
示意圖,非按比例;尺寸以原題為準。
  1. 向上反力(Reactions)總和要平衡向下荷載。
  2. 以支承點取矩(Moments),該支承反力便沒有力臂。
  3. 力臂(Lever arm)是取矩點至力作用線的垂直距離。

注意(Remember):側向約束(Lateral restraint)不一定提供豎向支承。

相關概念與完整方法(Full method)

對 D 取矩,每個向下荷載乘以至 D 的距離;均佈荷載(uniformly distributed load, UDL)合力(resultant force) 4.2×9 作用於跨中(midspan),距 D 4.5m。

RA×9=152×6+76×3+(4.2×9)×4.5=912+228+170.1=1,310.1kN·mRA=1,310.19=145.566667kNRD=265.8−145.566667=120.233333kN

對 A 取矩核對:120.233333×9=152×3+76×6+37.8×4.5=1,082.1kN·m。

動畫解說(Animation lab)反力與彎矩平衡(Equilibrium)1 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 本示意為 6 m 簡支樑及 60 kN 集中荷載,並非原題的荷載圖。
  2. 。荷載越靠近 B, 越大。
  3. 。兩個向上反力的總和必須等於 P。
  4. 荷載在跨中時,;端彎矩、均布荷載及懸臂段均須加入各自的平衡項。

3. 從左側自由體建立剪力圖(shear force diagram, SFD)及彎矩圖(bending moment diagram, BMD)

剪力(kN)先寫 V(x)=145.566667−4.2x;當 x>3 時加入 −152 這一項,當 x>6 時再加入 −76 這一項。負號表示集中荷載令剪力向下跳。
彎矩(kN·m)先寫 M(x)=145.566667x−4.2x22;當 x>3 時加入 −152(x−3) 這一項,當 x>6 時再加入 −76(x−6) 這一項。各負項都是集中荷載乘以截面至該荷載的力臂;只有截面已越過該荷載時才加入。

每個「當……時」項,在其荷載位置之前均作零,越過荷載後才加入。x 是由 A 起量的米數。這種簡寫常用正部括號 ⟨x−a⟩;此處 x 是樑上位置座標,與扭轉指數無關。

位置緊靠左側/右側剪力(shear force)(kN)彎矩(bending moment)(kN·m)
A0/+145.56670
B,x=3+132.9667/−19.0333145.566667×3−2.1×9=417.8
C,x=6−31.6333/−107.6333145.566667×6−2.1×36−152×3=341.8
D−120.2333/00

B 處剪力由正轉負,所以彎矩最大。BC、CD 全段剪力均為負,因此彎矩沿樑遞減。剪力各段畫斜直線,在集中荷載(point load)處豎向跳變;彎矩各段畫曲線,在 B、C 保持連續。

動畫解說(Animation lab)建立剪力及彎矩圖(SFD / BMD)1 個概念 · 7 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 示意為 6 m 簡支樑承受 60 kN 集中荷載;先平衡反力,再切開截面。
  2. 在集中荷載之前,、,彎矩沿長度線性增加。
  3. 剪力向下跳 P;右側 ,。
  4. 本例彎矩連續,並在 B 點回到零;若施加集中力偶,彎矩圖則會出現跳躍。

4. 確認強度及截面類別(section class)

T=14.5mm≤16→py=355Nmm2ε=275355=0.880141bT=6.57<9ε=7.92127;dt=45.3<80ε=70.4113截面為 Class 1;dt=45.3<70ε=61.6099,不用另行計算腹板剪切屈曲。
動畫解說(Animation lab)薄板為何局部屈曲(Section class)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 翼緣外伸部分與腹板的寬度、厚度及邊界支承不同。
  2. 較薄板件可能先局部起皺,早於整條構件失穩。
  3. 第 1 類可提供塑性轉動,第 2 類可達塑性承載力,第 3 類達彈性承載力,第 4 類須用有效截面性質。
  4. 依原表限值及應力分布驗算所有相關受壓板件,再取較不利類別;圖中變形為定性示意。

5. 抗剪承載力(shear resistance)

Av=tD=9×457=4,113mm2Vc=355×4,1133×1,000=842.9978kNVmax=145.5667<842.9978通過。
動畫解說(Animation lab)觀察腹板剪力(Shear resistance)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 內部剪力使切口兩側保持垂直平衡。
  2. 課程常見工字截面主要由腹板提供剪切面積,但須採指定定義。
  3. 較薄腹板可能需要先按另一剪切屈曲程序驗算,不能直接沿用簡式。
  4. 在課程適用條件下使用 ;應先把 N 換成 kN,再與設計剪力比較。

6. 實際截面抗彎承載力(moment resistance)

B 處與彎矩同時存在的最大剪力 =132.9667kN。0.6Vc=505.7987kN>132.9667用低剪力分支。pySx=355×1,6531,000=586.815kN·m1.2pyZx=1.2×355×1,4581,000=621.108kN·mMc=586.815kN·m>417.8截面抗彎通過。
動畫解說(Animation lab)截面中的壓力與拉力(Bending)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 正彎矩使上翼緣受壓、下翼緣受拉;負彎矩時則相反。
  2. 彈性彎曲應力隨離中性軸的距離變化:。
  3. 截面類別決定可用彈性、塑性還是有效截面性質。
  4. 採用正在驗算截面的剪力;其他位置的最大剪力不一定同時出現。

7. 驗算(check)每個無側向支承分段

淺白解說(Simple explanation):樑也會向側面逃走(LTB)

受壓翼緣向側面移,整個截面同時扭轉。

樑也會向側面逃走(LTB) — 受壓翼緣向側面移,整個截面同時扭轉。
示意圖,非按比例;尺寸以原題為準。
  1. 在有效側向約束(Lateral restraints)位置分段。
  2. 用各段有效長度(Effective length)求屈曲抗力。
  3. 把該抗力與該段等效彎矩需求(Equivalent moment demand)比較。

注意(Remember):截面抗彎通過,不代表側扭屈曲(Lateral-torsional buckling)通過。

相關概念與完整方法(Full method)

三段的截面及 3m 有效長度(effective length)相同,所以屈曲(buckling)承載力(resistance)相同。用弱軸(minor axis)迴轉半徑(radius of gyration) 4.20cm=42mm。

λ=3,00042=71.428571λx=71.42857133.9=2.10704v=[1+0.05(71.42857133.9)2]−0.25=0.951117Class 1 的 βw=1。λLT=0.877×0.951117×71.428571×1=59.580686Table 8.3a 的 py=355 欄:55 列為 274,60 列為 257Nmm2。f=59.580686−5560−55=0.916137pb=274+0.916137(257−274)=258.425666Nmm2Mb=258.425666×1,6531,000=427.177626kN·m

講師方法:把 BC 近似為直線,β=342419≈0.816;讀得 mLT≈0.93,所以 0.93×419=389.67kN·m。取整的 λLT≈59.5 給出 pb≈259 及 Mb≈428kN·m,驗算通過。若要完整計入均佈荷載(uniformly distributed load, UDL),使用上面 M(x) 的四分點彎矩(bending moment)大小:

分段由 A 量起的四分點位置(m)M2、M3、M4(kN·m)Mmax(kN·m)mLTMmax(kN·m)
AB0.75,1.5,2.25107.99375,213.625,316.89375417.8254.105625
BC3.75,4.5,5.25402.34375,384.525,364.34375417.8390.825625
CD6.75,7.5,8.25259.89375,175.625,88.99375341.8208.505625
BC 段:M(3.75)=145.566667×3.75−2.1×3.752−152×0.75=402.34375M(4.5)=145.566667×4.5−2.1×4.52−152×1.5=384.525M(5.25)=145.566667×5.25−2.1×5.252−152×2.25=364.34375mLT=0.2+[0.15×402.34375+0.5×384.525+0.15×364.34375]417.8=0.935437>0.44等效彎矩需求:0.2×417.8+0.15×402.34375+0.5×384.525+0.15×364.34375=390.825625kN·m<427.177626通過。

AB 段把其三個四分點彎矩代入(substitution)相同式子:0.2×417.8+0.15×107.99375+0.5×213.625+0.15×316.89375=254.105625CD 段:0.2×341.8+0.15×259.89375+0.5×175.625+0.15×88.99375=208.505625兩段的 m 系數亦超過 0.44。BC 控制,三段全部通過。

動畫解說(Animation lab)樑的側移與扭轉(Lateral-torsional buckling)1 個概念 · 7 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 示意樑承受正彎矩,因此上翼緣受壓。
  2. 無側向約束的受壓翼緣可向旁移動,並帶動整個截面扭轉。
  3. 只有有效約束才能分隔無側向支承段;它們不會自動增添垂直支承。
  4. 逐段使用有效長度、截面性質及相應彎矩係數;此為放大的屈曲模式,不是計算位移。

8. 講義略去的腹板(web)局部驗算(check):可確認及未能確認的範圍

淺白解說(Simple explanation):力集中在小地方,會怎樣?

同一個力壓在窄接觸面,局部會比攤開施力更吃力。

力集中在小地方,會怎樣? — 同一個力壓在窄接觸面,局部會比攤開施力更吃力。
示意圖,非按比例;尺寸以原題為準。
  1. 找實際剛性承壓長度(Stiff bearing length)及距端部位置。
  2. 局部壓潰(Bearing)與腹板屈曲(Web buckling)分別驗算。
  3. 每條公式都要滿足其約束條件(Restraint conditions)。

注意(Remember):缺少接觸尺寸(Contact dimensions)時,不能靠圖面比例猜測。

相關概念與完整方法(Full method)

第 30 頁要求學生驗算承壓(bearing)及腹板屈曲(web buckling),但沒有提供支承承壓幾何,也沒有 B、C 的荷載傳入細部。側向約束(lateral restraint)交叉符號不代表剛性承壓長度(stiff bearing length),亦不代表受載翼緣(flange)相對腹板的轉動約束。因此,按現有來源資料,腹板局部數值驗算仍未完成(incomplete)。

已知截面值:t=9mm、pyw=355、k=T+r=14.5+10.2=24.7mm。A 點:n=min(2+0.6be,A24.7,5)Pbw,A=(b1,A+24.7n)×9×3551,000=3.195(b1,A+24.7n)kN要求 ≥145.5667kN。D 點用其實際承壓輸入值,要求 ≥120.2333kN。B/C 若屬內部承壓,n=5,則 Pbw=3.195(b1+123.5)kN,與該接觸位置實際傳遞的集中力比較。

取得 b1、be、ae 及兩項局部約束條件後,用 d=407.6mm 及腹板屈曲程序中正確的端部/內部分支求 Px。若缺少局部約束,亦需要 LwebE。不要把例題 1 的 160mm、80mm 及 0mm 搬到這張不同的圖。來源整體「足夠」的說法可由剪力(shear force)、截面彎曲及 LTB 結果支持,但所提供資料不能證明腹板局部承載力(resistance)足夠。

動畫解說(Animation lab)集中力如何傳入腹板(Web bearing)3 個概念 · 2 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 集中反力先經承壓/接觸範圍傳入。
  2. 翼緣及根部幾何使荷載在進入腹板前擴散。
  3. 相同力下,較闊的有效承壓範圍可降低局部應力。
  4. 端距、剛性承壓長度及約束條件必須來自原題;滑桿只供示意。

9. 完成講義略去的非跨中(midspan)荷載撓度(deflection)計算

淺白解說(Simple explanation):樑下垂多少?(Deflection)

強度問會否破壞;撓度問移動了多遠。

樑下垂多少?(Deflection) — 強度問會否破壞;撓度問移動了多遠。
示意圖,非按比例;尺寸以原題為準。
  1. 用題目指定的正常使用荷載(Serviceability load case)。
  2. 選符合支承及荷載位置的撓度公式。
  3. 荷載、長度、E 和 I 的單位要互相配合。

注意(Remember):最大撓度(Maximum deflection)不一定在跨中(Midspan)。

相關概念與完整方法(Full method)

只用位於 x=3m 的外加荷載(imposed load) 60kN,以及 x=6m 的 30kN;沒有外加均佈荷載(uniformly distributed load, UDL)。本計算用 N、mm,常數 E=205,000,以及準確型鋼表值 Ix=33,320×104=333,200,000mm4。外加荷載反力(reaction)為 RA=60×6+30×39=50kN、RD=40kN。

通用方法由曲率(curvature)關係出發:以向下撓度 v 為正時,EIv″=−M。把彎矩(bending moment)積分(integration)兩次。定義 ⟨x−a⟩n:當 x<a 時為零;當 x≥a 時為 (x−a)n。支承條件 v(0)=v(9,000)=0 用來求積分常數(integration constant)。

EIv(x)=Cx−50,000x36+60,000⟨x−3,000⟩36+30,000⟨x−6,000⟩36C=[50,000×9,0003−60,000×6,0003−30,000×3,0003]6×9,000=420,000,000,000N·mm2EIv′(x)=C−50,000x22+60,000⟨x−3,000⟩22+30,000⟨x−6,000⟩22

最大向下撓度在斜率(slope) v′=0 處,位於 B、C 之間:斜率分子在 3,000 處為 +195×109,在 6,000 處為 −210×109;正彎矩(sagging moment)使斜率持續遞減。

在 3,000<x<6,000 範圍:0=420×109−25,000x2+30,000(x−3,000)2=5,000x2−180,000,000x+690×109x=[180,000,000−180,000,0002−4×5,000×690×109]2×5,000=4,361.818mm另一根不在此區間,捨去。vmax=[420×109×4,361.818−50,000×4,361.81836+60,000×1,361.81836]205,000×333,200,000=17.06545mm

跨中撓度為 17.04645mm,很接近但並非準確最大值。來源未指定本例飾面類別。若明確採用前例脆性(brittleness)飾面的 L360 準則,限值為 9,000360=25mm,而 17.06545<25,故通過。計算撓度已確定;接受結論則以所選正常使用限值適用為條件。

動畫解說(Animation lab)觀察剛度與撓度(Deflection)1 個概念 · 15 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 選用指定 SLS 荷載、跨度及支承條件;此示意採全跨均布荷載。
  2. 樑受荷後彎曲;圖中變形放大,以便觀察。
  3. 簡支樑全跨均布荷載:。保持 w、E、I 不變,L 加倍便使 δ 增至 16 倍。
  4. 讀數示意採 、、;容許值須按原表的飾面及支承類別選取。

精簡考試答案(exam answer)

S355 457×191×74 UB 為 Class 1。RA/RD 分別為 145.5667/120.2333kN;MB/MC 分別為 417.8/341.8kN·m。Vc=842.998kN;Mc=586.815kN·m。各段 LE=3m:λLT=59.5807、pb=258.426、Mb=427.178kN·m。準確等效需求 AB/BC/CD =254.106/390.826/208.506kN·m;全部通過,BC 控制。外加荷載(imposed load) δmax=17.065mm,位置 4.362m;若 L360 適用則通過。因缺少承壓(bearing)及局部約束資料,局部承壓(local bearing)/腹板屈曲(web buckling)數值驗算(check)仍未能完成。

應避免的錯誤

  • 不要把 B、C 當作豎向支承。
  • 整樑撓度(deflection)計算不能用 3m 作跨度(span)。
  • 求 BC 四分點彎矩(bending moment)時,不要略去分段端彎矩。
  • 不可把假設(assumption)的承壓(bearing)尺寸寫成已知值。

處理陌生變式的程序

  1. 辨認豎向支承、跨度(span)、側向約束(lateral restraint)及各荷載位置。
  2. 分開恆載(dead load)及外加荷載(imposed load),建立所需極限狀態(limit state)及正常使用荷載(service load)工況。
  3. 從平衡方程(equilibrium equation)求反力(reaction)及最大剪力(shear force)/彎矩(bending moment),並標明單位。
  4. 選取截面表(section tables)型號行,確認隨厚度(thickness)而變的強度,並對翼緣(flange)及腹板(web)分類。
  5. 驗算(check)剪力及彎矩;若只在個別位置設側向約束,另作分段 LTB 驗算。
  6. 完成題目要求的腹板及撓度(deflection)驗算,說明控制結果及欠缺資料。

獨立自我測試

自己試一試。自擬變式:荷載全部不變,移除 C 點側向約束(lateral restraint)。本解答(solution)哪些部分須重新計算?

顯示答案及解釋

豎向反力(reaction)、整樑剪力(shear force)/彎矩圖(bending moment diagram, BMD)、截面抗剪/抗彎及彈性(elasticity)撓度(deflection)均不變。LTB 分段改為 AB=3m、BD=6m。若題目仍指定相同有效長度(effective length)規則,BD 用 LE=6,000mm,重算 λ、v、λLT、pb、Mb;四分點位置為 4.5,6,7.5m,BD 的真正最大彎矩(maximum bending moment)在 B。即使移除 C 的側向約束,該處集中荷載(point load)仍存在。

動畫解說(Animation lab)觀察剛度與撓度(Deflection)4 個概念 · 3 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 選用指定 SLS 荷載、跨度及支承條件;此示意採全跨均布荷載。
  2. 樑受荷後彎曲;圖中變形放大,以便觀察。
  3. 簡支樑全跨均布荷載:。保持 w、E、I 不變,L 加倍便使 δ 增至 16 倍。
  4. 讀數示意採 、、;容許值須按原表的飾面及支承類別選取。

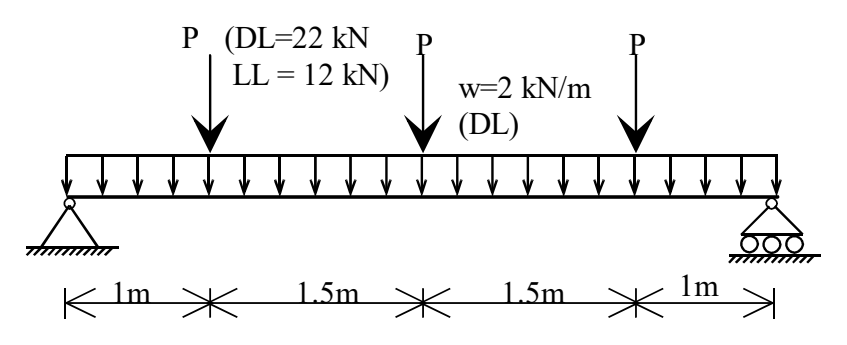

鋼樑(steel beam)例題 4:三個集中荷載(point load)下接近限值的 LTB 驗算(check)

為跨度(span) 5m 的 S355 簡支樑選截面並驗算。樑承受三個特徵集中荷載,每個包括恆載 22kN 加外加荷載 12kN,另有均佈恆載 2kNm。荷載屬正常荷載情況(normal loading)。兩端有抗扭約束,但受壓翼緣(compression flange)可在平面內自由轉動;中間沒有側向約束。

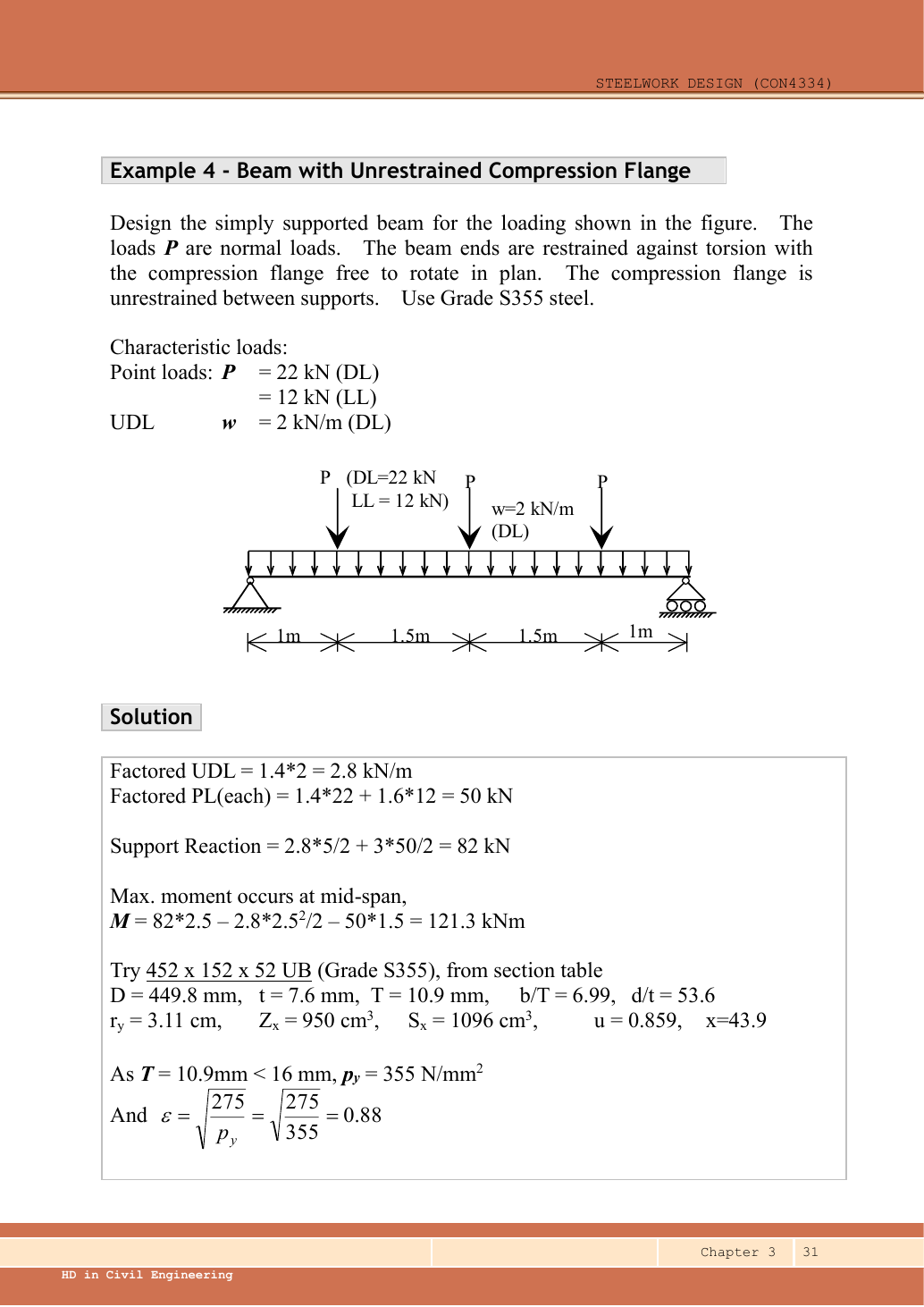

原始來源:LectureNotes/Ch 3_Beam.pdf — 第 31 頁、第 32 頁、第 33 頁。標為已知(given)的值來自題目或圖;查表(lookup)值來自指定表格;計算(calculated)值由以下步驟求得;假設(assumptions)均會明確說明。

讀圖並整理已知資料(given data)

輸入資料來源/用途
跨度(span)及荷載位置由給定尺寸鏈讀取;中央荷載位於 2.5m。
側向模型題目指定正常荷載、端部抗扭約束及平面內自由轉動,故 LE=L=5,000mm。
試算截面來源性質對應 457×152×52 UB:D=449.8、t=7.6、T=10.9mm、bT=6.99、dt=53.6、ry=3.11cm、Zx=950、Sx=1,096cm3、u=0.859、x=43.9。
表格來源Data File 第 9–10 頁對應型鋼列;第 5 頁 Table 8.3a 查強度;第 6 頁查彎矩系數(moment factor)。

計算前:辨認題型與選擇策略

對稱使內力分析簡單,但不會提供側向約束(lateral restraint)。LTB 須驗算(check)整段 5m。本題有多個集中荷載(point load)及均佈荷載(uniformly distributed load, UDL),適用通用四分點彎矩系數(moment factor)。結果接近承載力(resistance),要採用實際 u、v,並避免內插(interpolation)時提早捨入。

1. 極限荷載(ultimate load)

每個集中力:P=1.4×22+1.6×12=30.8+19.2=50kNw=1.4×2=2.8kNm總荷載:3×50+2.8×5=164kN
動畫解說(Animation lab)從特徵荷載到設計荷載(Load factors)1 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. G 是永久荷載,Q 是外加荷載;面荷載與線荷載的單位也不同。
  2. 本示意使用課程重力組合 ;原文其他荷載組合仍使用各自的係數。
  3. 示意取 ;調整 Q,觀察兩種荷載各自的貢獻。
  4. 不可直接把此極限狀態(ULS)總荷載代入撓度公式;須遵從指定的正常使用狀態(SLS)荷載。

2. 反力(reaction)、彎矩(bending moment)及四分點數值

淺白解說(Simple explanation):反力為何要平衡?(Equilibrium)

想像一塊蹺蹺板:不能跌下,也不能一直轉動。

反力為何要平衡?(Equilibrium) — 想像一塊蹺蹺板:不能跌下,也不能一直轉動。
示意圖,非按比例;尺寸以原題為準。
  1. 向上反力(Reactions)總和要平衡向下荷載。
  2. 以支承點取矩(Moments),該支承反力便沒有力臂。
  3. 力臂(Lever arm)是取矩點至力作用線的垂直距離。

注意(Remember):側向約束(Lateral restraint)不一定提供豎向支承。

相關概念與完整方法(Full method)

RA=RB=1642=82kN跨中左側:V=82−2.8×2.5−50=25kN跨中右側:V=25−50=−25kN所以最大彎矩在跨中。Mmax=82×2.5−2.8×2.522−50(2.5−1)=205−8.75−75=121.25kN·m在 14 跨度,即 x=1.25m:M2=82×1.25−2.8×1.2522−50(1.25−1)=102.5−2.1875−12.5=87.8125kN·mM3=121.25;由對稱,M4=87.8125kN·m。

另一側四分點位於 3.75m。由荷載對稱,該處彎矩等於 M2;亦可在自由體中計入其左側兩個荷載直接計算。切面右方的荷載不在左側自由體上貢獻彎矩。

動畫解說(Animation lab)讀取同一段的彎矩形狀(Moment factor)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 彎矩縱座標須屬於同一個有效無側向支承段。
  2. 同側彎曲與反曲率彎矩圖有不同的端彎矩比正負號。
  3. 標記是此段的 ¼、½、¾ 位置,不一定是整樑的四分點。
  4. 側扭屈曲與柱彎曲屈曲係數不同,須保留各自的界限及係數組。

3. 試算截面及截面抗彎承載力(moment resistance)

初步截面模數指引:S≥121.25×106355=341,549.3mm3=341.549cm3講師選 457×152×52,其 Sx=1,096cm3,因 LTB 比屈服更具限制性。T=10.9≤16mm→py=355Nmm2Mc=min(355×1,0961,000,1.2×355×9501,000)=min(389.08,404.7)=389.08kN·m>121.25

只滿足 Mpy 的小截面未必能通過 LTB。所選截面是經驗算(check)的試算方案,未有證明所有較輕截面均不合格。

動畫解說(Animation lab)截面中的壓力與拉力(Bending)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 正彎矩使上翼緣受壓、下翼緣受拉;負彎矩時則相反。
  2. 彈性彎曲應力隨離中性軸的距離變化:。
  3. 截面類別決定可用彈性、塑性還是有效截面性質。
  4. 採用正在驗算截面的剪力;其他位置的最大剪力不一定同時出現。

4. 截面類別(section class)及腹板(web)剪切屈曲(buckling)界限

ε=275355=0.880141bT=6.99<9ε=7.92127;dt=53.6<80ε=70.4113為 Class 1。dt=53.6<70ε=61.6099不用另行計算腹板剪切屈曲。
動畫解說(Animation lab)薄板為何局部屈曲(Section class)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 翼緣外伸部分與腹板的寬度、厚度及邊界支承不同。
  2. 較薄板件可能先局部起皺,早於整條構件失穩。
  3. 第 1 類可提供塑性轉動,第 2 類可達塑性承載力,第 3 類達彈性承載力,第 4 類須用有效截面性質。
  4. 依原表限值及應力分布驗算所有相關受壓板件,再取較不利類別;圖中變形為定性示意。

5. 抗剪及低剪力(low shear)彎曲適用性

Av=7.6×449.8=3,418.48mm2Vc=355×3,418.483×1,000=700.649kNVmax=82kN<700.649,抗剪通過。同一跨中截面的剪力 25kN<0.6×700.649=420.390kN,因此上面的低剪力 Mc 適用。
動畫解說(Animation lab)觀察腹板剪力(Shear resistance)3 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 內部剪力使切口兩側保持垂直平衡。
  2. 課程常見工字截面主要由腹板提供剪切面積,但須採指定定義。
  3. 較薄腹板可能需要先按另一剪切屈曲程序驗算,不能直接沿用簡式。
  4. 在課程適用條件下使用 ;應先把 N 換成 kN,再與設計剪力比較。

6. 用 Table 8.4b 求等效彎矩(bending moment)

淺白解說(Simple explanation):為何彎矩圖形狀也重要?

最高值相同,但若很長一段都接近最高值,通常更吃力。

為何彎矩圖形狀也重要? — 最高值相同,但若很長一段都接近最高值,通常更吃力。
示意圖,非按比例;尺寸以原題為準。
  1. 只看正在驗算的無側向約束段(Unrestrained segment)。
  2. 選課程適用圖示或四分點規則(Quarter-point rule)。
  3. 依指定驗算,把相應係數用在彎矩需求上。

注意(Remember):鋼柱彎曲屈曲(Flexural buckling)係數不能和 LTB 係數互換。

相關概念與完整方法(Full method)

mLT=0.2+0.15×87.8125+0.5×121.25+0.15×87.8125121.25=0.917268>0.44等效彎矩:mLTMmax=0.2×121.25+0.3×87.8125+0.5×121.25=111.21875kN·m

這個系數只用於構件 LTB,截面仍須承受實際彎矩 121.25kN·m。

動畫解說(Animation lab)讀取同一段的彎矩形狀(Moment factor)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 彎矩縱座標須屬於同一個有效無側向支承段。
  2. 同側彎曲與反曲率彎矩圖有不同的端彎矩比正負號。
  3. 標記是此段的 ¼、½、¾ 位置,不一定是整樑的四分點。
  4. 側扭屈曲與柱彎曲屈曲係數不同,須保留各自的界限及係數組。

7. 有效長度(effective length)及等效長細比(equivalent slenderness)

淺白解說(Simple explanation):這一步到底用哪個長度?

側向拉繫可縮短屈曲範圍,但不一定改變樑的豎向跨度。

這一步到底用哪個長度? — 側向拉繫可縮短屈曲範圍,但不一定改變樑的豎向跨度。
示意圖,非按比例;尺寸以原題為準。
  1. 分開支承跨度(Support span)與側向約束間距(Unbraced length)。
  2. 按實際端部約束及荷載,套課程有效長度(Effective length)規則。
  3. 豎向支承沒有改變,就保留原有豎向荷載分析。

注意(Remember):約束某一方向,不代表同時約束另一方向。

相關概念與完整方法(Full method)

LE=5,000mm;ry=3.11cm=31.1mmλ=5,00031.1=160.771704λx=160.77170443.9=3.662226v=[1+0.05(3.662226)2]−0.25=0.879594u=0.859;βw=1λLT=0.859×0.879594×160.771704×1=121.474465

來源把 λ 捨入至 160.8,把 v 捨入至 0.880,得 121.6。兩種精度都通過,但保留準確值可避免本例微小餘量被捨入影響。

動畫解說(Animation lab)樑的側移與扭轉(Lateral-torsional buckling)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 示意樑承受正彎矩,因此上翼緣受壓。
  2. 無側向約束的受壓翼緣可向旁移動,並帶動整個截面扭轉。
  3. 只有有效約束才能分隔無側向支承段;它們不會自動增添垂直支承。
  4. 逐段使用有效長度、截面性質及相應彎矩係數;此為放大的屈曲模式,不是計算位移。

8. 內插(interpolation)強度並比較

淺白解說(Simple explanation):樑也會向側面逃走(LTB)

受壓翼緣向側面移,整個截面同時扭轉。

樑也會向側面逃走(LTB) — 受壓翼緣向側面移,整個截面同時扭轉。
示意圖,非按比例;尺寸以原題為準。
  1. 在有效側向約束(Lateral restraints)位置分段。
  2. 用各段有效長度(Effective length)求屈曲抗力。
  3. 把該抗力與該段等效彎矩需求(Equivalent moment demand)比較。

注意(Remember):截面抗彎通過,不代表側扭屈曲(Lateral-torsional buckling)通過。

相關概念與完整方法(Full method)

Table 8.3a:S355,py=355 欄。λLT=120 時 pb=104;125 時 pb=97Nmm2。內插比例:f=121.474465−120125−120=0.294893pb=104+0.294893(97−104)=101.935748Nmm2Mb=pbSx=101.935748×1,0961,000=111.721580kN·m需求 111.218750< 承載力 111.721580,LTB 通過。餘量:111.721580−111.218750=0.502830kN·m約為承載力的 0.45%。

講師的捨入方法得 pb=101.8、Mb=111.6kN·m,比較需求 111.2,亦通過。不要宣稱有很大餘量。所示解答(solution)驗算(check)剪力(shear force)、截面彎曲及 LTB;承壓(bearing)尺寸未提供。特徵外加荷載(imposed load)佈置已知,但本例題目未指定飾面限值。要作整體設計全面合格的結論,仍須有這些額外設計條件。

動畫解說(Animation lab)樑的側移與扭轉(Lateral-torsional buckling)3 個概念 · 3 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 示意樑承受正彎矩,因此上翼緣受壓。
  2. 無側向約束的受壓翼緣可向旁移動,並帶動整個截面扭轉。
  3. 只有有效約束才能分隔無側向支承段;它們不會自動增添垂直支承。
  4. 逐段使用有效長度、截面性質及相應彎矩係數;此為放大的屈曲模式,不是計算位移。

精簡考試答案(exam answer)

採用 S355 457×152×52 UB,Class 1。每個 P=50kN,w=2.8kNm,R=82kN,Mmax=121.25kN·m。Vc=700.649kN,Mc=389.08kN·m。LE=5m;mLT=0.917268,需求 111.21875kN·m。λ=160.7717、v=0.879594、λLT=121.4745;內插(interpolation) pb=101.93575Nmm2。Mb=111.72158kN·m>111.21875;LTB 僅以微小餘量通過。

應避免的錯誤

  • 集中荷載(point load)位置不代表有中間側向約束(lateral restraint)。
  • 用四分點 1.25,2.5,3.75m,不要用荷載位置 1,2.5,4m。
  • 用 λLT 查 pb,不能用 λ。
  • 不要用捨入把勉強通過說成有充裕餘量。

處理陌生變式的程序

  1. 辨認豎向支承、跨度(span)、側向約束(lateral restraint)及各荷載位置。
  2. 分開恆載(dead load)及外加荷載(imposed load),建立所需極限狀態(limit state)及正常使用荷載(service load)工況。
  3. 從平衡方程(equilibrium equation)求反力(reaction)及最大剪力(shear force)/彎矩(bending moment),並標明單位。
  4. 選取截面表(section tables)型號行,確認隨厚度(thickness)而變的強度,並對翼緣(flange)及腹板(web)分類。
  5. 驗算(check)剪力及彎矩;若只在個別位置設側向約束,另作分段 LTB 驗算。
  6. 完成題目要求的腹板及撓度(deflection)驗算,說明控制結果及欠缺資料。

獨立自我測試

自己試一試。自擬變式:全部極限荷載(ultimate load)增加 1%,幾何及截面不變。LTB 仍能通過嗎?

顯示答案及解釋

彎矩圖(bending moment diagram, BMD)形狀及 mLT 不變,承載力(resistance)仍為 111.72158kN·m。需求增至 111.21875×1.01=112.33094kN·m,超過承載力。雖然截面抗彎及抗剪仍有充裕餘量,樑已不能通過 LTB。

動畫解說(Animation lab)讀取同一段的彎矩形狀(Moment factor)2 個概念 · 1 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 彎矩縱座標須屬於同一個有效無側向支承段。
  2. 同側彎曲與反曲率彎矩圖有不同的端彎矩比正負號。
  3. 標記是此段的 ¼、½、¾ 位置,不一定是整樑的四分點。
  4. 側扭屈曲與柱彎曲屈曲係數不同,須保留各自的界限及係數組。
動畫解說(Animation lab)跟隨計算程序(Calculation sequence)5 個概念 · 3 個原式

原教材的補充解說。啟用 JavaScript 即可播放動畫、逐步讀取原式及旋轉 3D 模型;下列文字亦可離線閱讀。

  1. 找出荷載、支承、連接幾何及題目明示的假設。
  2. 分清已知值、查表值及計算值,並統一單位。
  3. 原式播放器按原有次序逐步顯示計算式。
  4. 比較需求與承載力或相關限值;明確保留缺少資料及條件式結論。

練習本章:導修、作業及歷屆試卷解答(Worked Examples)→

本章舊卷答案(Reference)
